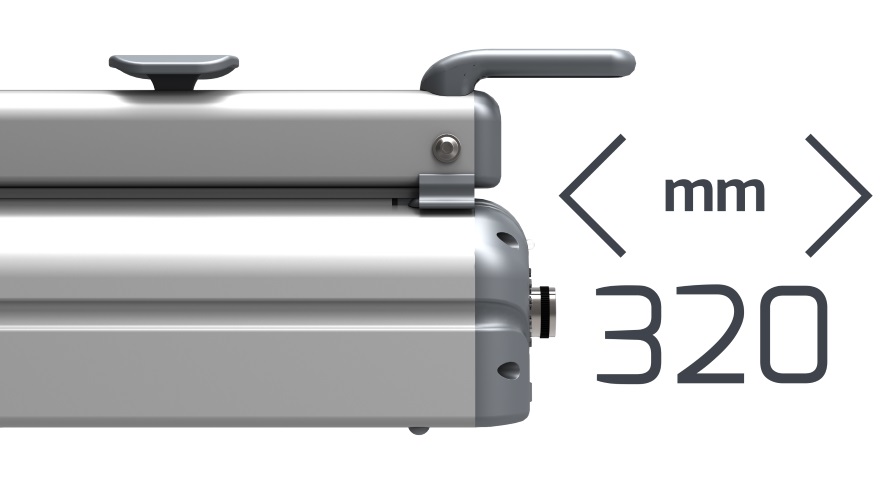

Zgrzewarka impulsowa Hacona CI-320 stołowa INOX do przemysłu spożywczego

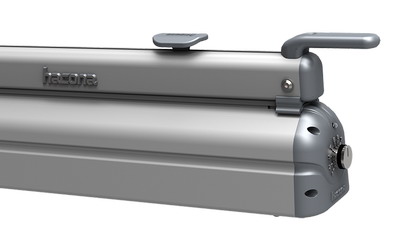

Zgrzewarka impulsowa Hacona CI-320 INOX

Hacona CI-320 to wersja stołowej zgrzewarki impulsowej serii C-type wykonana ze srebrnego anodowanego aluminium (INOX), przeznaczona do przemysłu spożywczego, farmaceutycznego i chemicznego. Anodowana powierzchnia jest odporna na zarysowania, uderzenia i środki czyszczące, a klasa ochrony IP 23 zapewnia odporność na zachlapanie cieczami i drobne zanieczyszczenia.

Urządzenie pracuje na zasadzie impulsu cieplnego — drut zgrzewający nagrzewa się wyłącznie podczas zamkniętej listwy, co eliminuje ryzyko oparzenia i ogranicza pobór prądu do zaledwie 2 W w trybie czuwania. Wbudowane aluminiowe żebra chłodzące umożliwiają do 100 zgrzewów na godzinę.

• Długość zgrzewu: 320 mm
• Maks. szerokość folii: 300 mm
• Pobór mocy: 218 W (8 W w czuwaniu)
• Waga: 3,80 kg | IP 23 | CE | wersja INOX

Seria CI-type — wersja INOX do wymagających środowisk

CI-type to wersja serii C-type w wykonaniu INOX — srebrnym, anodowanym aluminium. Seria dostępna jest w pięciu rozmiarach listwy zgrzewającej, pokrywając szerokość folii od 200 mm do 800 mm. Wszystkie modele posiadają identyczne sterowanie, te same komponenty jakościowe i kompatybilne akcesoria Hacona.

Prosta obsługa

• Bezstopniowa regulacja czasu zgrzewania pokrętłem (skala 1–10) — czas bezpośrednio powiązany z temperaturą (80–160 °C)
• Wskaźnik LED: żółty = gotowość, czerwony = trwa zgrzewanie
• Listwa zgrzewająca zamykana ręcznie — stabilne prowadzenie dzięki innowacyjnemu systemowi prowadnicy lejkowej (Sealing Bar Guiding Funnel)
• Drut zgrzewający 2,5 mm zabezpieczony taśmą PTFE na całej długości — zapobiega przyklejaniu folii
• Chwyt z rękojeścią FIBER (włókno szklane) — odporny na ciepło, pewny uchwyt

Parametry techniczne — Hacona CI-320 INOX

Kompatybilność materiałów

Grubości podane jako wartości sumaryczne dla obu zgrzewanych warstw.

Akcesoria i rozbudowa stanowiska

Zgrzewarka CI-320 może być uzupełniona o dedykowane akcesoria Hacona, tworząc ergonomiczne stanowisko pakowania:

• Stół roboczy — stabilna podstawa dopasowana do szerokości maszyny
• Uchwyt rolki folii Split Roll — mocowanie rolki przy maszynie, praca z rękawem bez konieczności ręcznego podtrzymywania
• Uchwyt rolki z płytą prowadzącą — centralnie ustawia rękaw folii przed wejściem w listwę
• Zestaw podwójny (rekomendowany): 2× stół + 2× uchwyt — dla ciągłej pracy z foliami w rolce

Materiały eksploatacyjne: zestawy drutu zgrzewającego, maty silikonowe, taśma PTFE, ostrza tnące — oryginalne części Hacona.

Seria C-type — dwa warianty wykończenia

Hacona oferuje seria C-type w dwóch wersjach kolorystycznych dopasowanych do środowiska pracy:

• C-type (pomarańczowy) — malowanie proszkowe RAL 2004, dla przemysłu ogólnego, logistyki i magazynów
• CI-type (srebrny, anodowany aluminium — INOX) — dla przemysłu spożywczego, farmaceutycznego i chemicznego; odporny na środki czyszczące, spełniający wymagania higieniczne

Obydwie wersje mają identyczne parametry techniczne i kompatybilne akcesoria — można je łączyć w jednej linii produkcyjnej.

System prowadnicy lejkowej listwy

Innowacyjny system Sealing Bar Guiding Funnel (prowadnica lejkowa) zapewnia precyzyjne i powtarzalne domknięcie listwy zgrzewającej przy każdym cyklu. Dzięki temu operator nie musi korygować ułożenia folii — prowadnica sama centruje materiał i eliminuje nierówności zgrzewu wynikające z ręcznego prowadzenia.

System jest szczególnie ważny przy pracy seryjnej, gdzie powtarzalność zgrzewu ma bezpośredni wpływ na szczelność i wygląd opakowania.

Wytrzymała rama magnezowo-aluminiowa

Korpus Hacona CI-320 wykonany jest z ekstruzyjnego profilu magnezowo-aluminiowego — materiału łączącego niską wagę z wyjątkową sztywnością mechaniczną. Listwa zgrzewająca pozostaje idealnie płaska przez cały okres eksploatacji, nawet przy intensywnej pracy.

Wbudowane żebra chłodzące z aluminium przyspieszają odprowadzanie ciepła po każdym zgrzewie, umożliwiając pracę z wydajnością do 100 cykli na godzinę bez ryzyka przegrzania.

Anodowana powierzchnia INOX — odporność i higiena

Wersja CI-type posiada srebrną anodowaną powierzchnię aluminium, która zapewnia:

• Odporność na zarysowania i uszkodzenia mechaniczne
• Odporność na środki czyszczące i dezynfekujące stosowane w przemyśle spożywczym i farmaceutycznym
• Łatwość czyszczenia — gładka powierzchnia nie zatrzymuje zanieczyszczeń
• Klasę ochrony IP 23 — ochrona przed zachlapaniem cieczami (np. mycie stanowiska)

Dzięki tym właściwościom CI-320 spełnia wymagania higieniczne w liniach pakowania żywności, leków i chemii.

Drut zgrzewający z taśmą PTFE

Drut zgrzewający o średnicy 2,5 mm pokryty jest taśmą PTFE (teflon) na całej długości listwy. Taśma PTFE spełnia dwie funkcje:

• Zapobiega przyklejaniu się folii do drutu podczas zgrzewania
• Chroni drut przed uszkodzeniami mechanicznymi i zapewnia równomierne przenoszenie ciepła

Zestaw drutu zgrzewającego (HA 001-335) jest łatwo dostępny jako część zamienna i można go wymienić bez użycia narzędzi serwisowych.

Schemat układu zgrzewającego

Układ zgrzewający CI-320 realizuje jednoczesne zgrzewanie i cięcie w jednym ruchu listwy:

• Szerokość zgrzewu: 2,5 mm
• Cięcie: 8 mm powyżej linii zgrzewu (nóż SAFETY)
• Typ zgrzewania: single sealing (jednolinia)

Impulsy cieplne są generowane tylko podczas zamknięcia listwy — folia jest utrzymywana pod dociskiem aż do ostygnięcia zgrzewu, co eliminuje marszczenie i zapewnia hermetyczne zamknięcie.

Regulacja temperatury zgrzewania

Czas zgrzewania (a tym samym temperatura) regulowany jest pokrętłem w skali 1–10. Zakres temperatury wynosi 80–160 °C, co pozwala na precyzyjne dopasowanie parametrów do rodzaju i grubości zgrzewanej folii.

Wskaźnik LED informuje o stanie maszyny: żółty = gotowość do pracy, czerwony = aktywny impuls zgrzewający. Dzięki temu operator ma pełną kontrolę nad cyklem bez konieczności patrzenia na stoper.

Nóż tnący SAFETY — bezpieczny i precyzyjny

Zintegrowany nóż tnący SAFETY to jedno z kluczowych rozwiązań Hacona C/CI-type:

• Ostrze ukryte wewnątrz aluminiowej listwy — całkowicie niedostępne dla palców podczas pracy
• Cięcie następuje automatycznie 8 mm powyżej linii zgrzewu
• Ostrze dwustronne: po stępieniu jednej strony wystarczy je obrócić — bez zakupu nowego
• Wymiana bez narzędzi w kilka sekund

Zawieszenie listwy z prowadzeniem kulkowym

Listwa zgrzewająca Hacona CI-320 zawieszona jest na precyzyjnym prowadzeniu kulkowym, które zapewnia:

• Równomierne opuszczanie na całej długości 320 mm bez przechyłu
• Stały nacisk na folię — niezależnie od szybkości zamykania przez operatora
• Minimalny luz mechaniczny, eliminujący nierówności zgrzewu
• Długą żywotność bez regulacji — kulkowy mechanizm jest samosmarujący

System modułowy — akcesoria do CI-320

Hacona CI-320 jest elementem systemu modułowego, który można rozbudować o dedykowane akcesoria:

• Stół roboczy HA 005-913 — stabilna podstawa na wymiar CI-320
• Uchwyt rolki Mobile Rolloflux 320 (HA 004-881) — mocowanie rolki folii bezpośrednio przy maszynie
• Zestaw roboczy HG 004-877 — stół + uchwyt rolki w jednym pakiecie (rozwiązanie rekomendowane)

Wszystkie akcesoria Hacona są fabrycznie dopasowane do wymiarów serii C/CI-type i nie wymagają modyfikacji.
