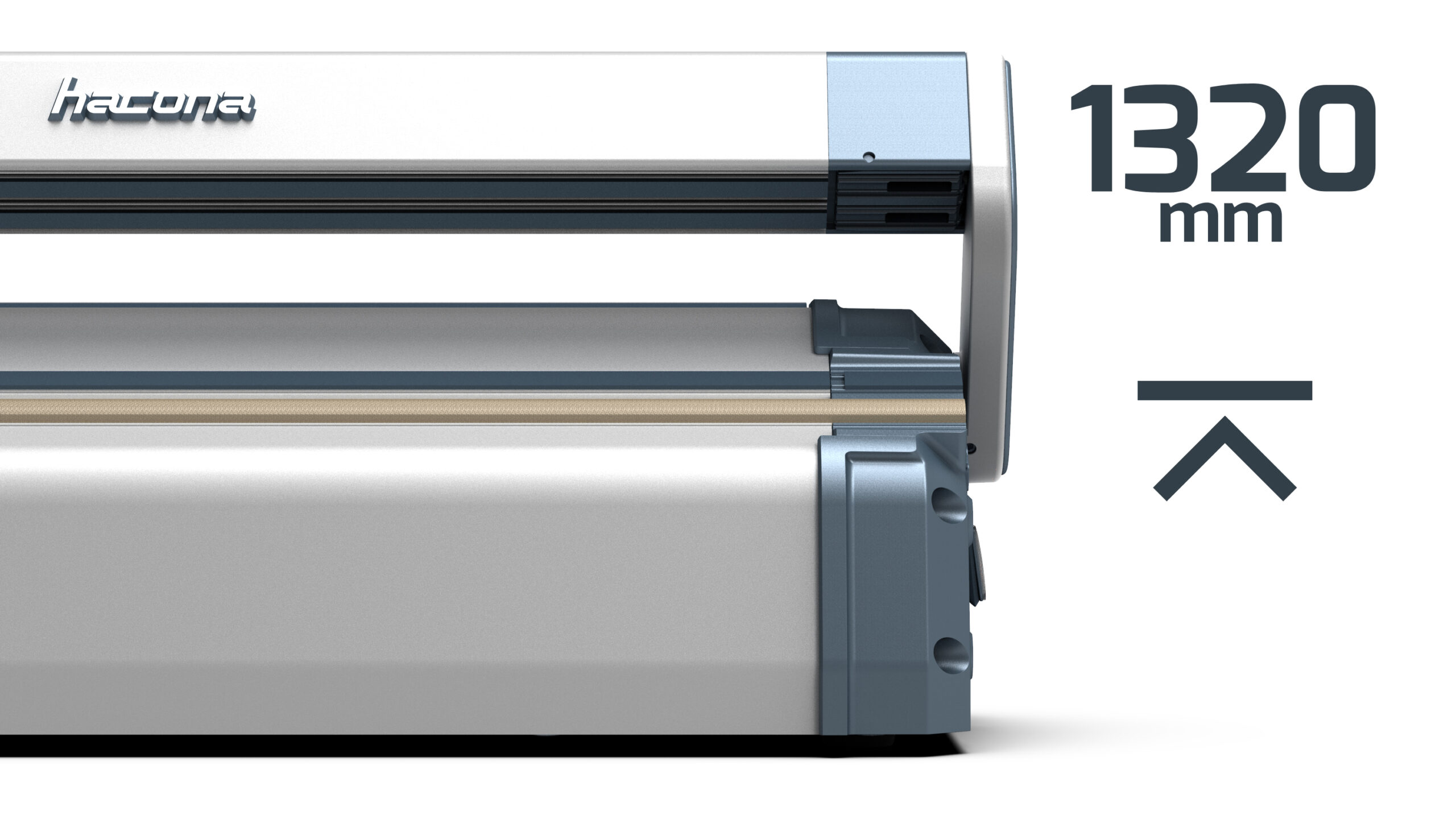

Hacona EI-1320 Zgrzewarka impulsowa INOX przemysłowa 1320 mm HG 008-434

Hacona EI-1320 – Zgrzewarka impulsowa INOX 1320 mm przemysłowa

Profesjonalna zgrzewarka impulsowa EI-1320 w wersji INOX — rozmiar 1320 mm (52″) z obudową ze stali nierdzewnej AISI 304. Największy model z serii E-type, przeznaczony do pakowania bardzo dużych formatów w warunkach wymagających najwyższego standardu higienicznego.

Obudowa ze stali nierdzewnej AISI 304 spełnia normy HACCP i GMP — pełna odporność na środki myjące, wilgoć i warunki higieniczne linii produkcji spożywczej i farmaceutycznej.

Parametry techniczne EI-1320

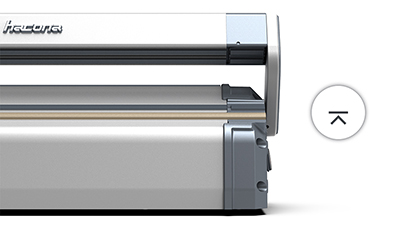

Listwa zgrzewająca INOX – pojedynczy drut 1320 mm

Listwa zgrzewająca EI-1320 wykonana w standardzie INOX z pojedynczym drutem grzejnym na całej długości 1320 mm:

• Jeden impuls — jeden równomierny zgrzew na szerokości do 1300 mm
• Taśma PTFE odporna na przywieranie folii
• Silikonowy listek z powłoką PTFE zapewnia elastyczny docisk
• Wymiana drutu bez narzędzi — łatwa konserwacja

Zastosowania – wielkoformatowe pakowanie w środowisku higienicznym

EI-1320 jest idealny do bardzo dużych opakowań w branżach o wysokich wymaganiach sanitarnych:

• Worki foliowe do 1300 mm szerokości — produkty luzem, zioła, pasze, surowce
• Rolkąw foliowych przemysłowych — zamykanie dużych porcji folii pe-laminat
• Linie spożywcze i farmaceutyczne — HACCP/GMP, atesty higieniczne
• Przemysł kosmetyczny i chemiczny — hermetyczne zamknięcie wielkoformatowe
• Opakowania przemysłowe — palety części, sprzęt medyczny, artykuły techniczne

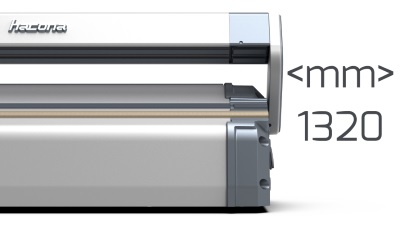

Wymiary i zabudowa – 1320 mm INOX

EI-1320 to największy model INOX w serii E-type. Wymiary maszyny 1500 × 215 × 255 mm, masa netto 24 kg. Opakowanie 1635 × 265 × 265 mm. Obudowa INOX zamknięta bez szczelin, klasa szczelności IP33.

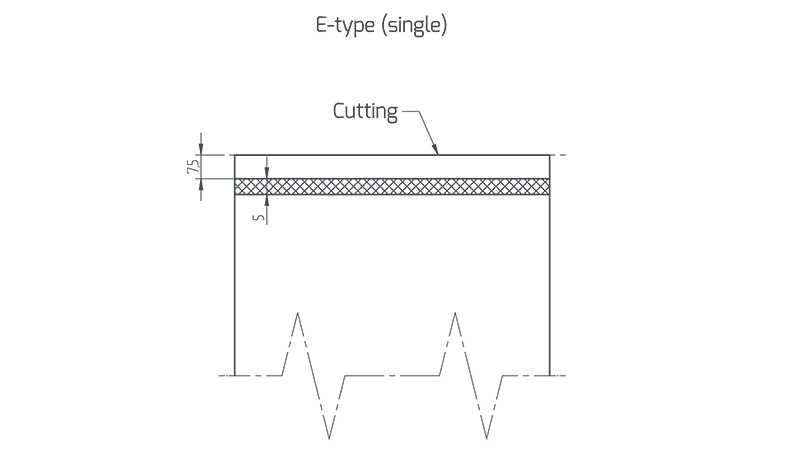

Przekrój techniczny – budowa maszyny

Obudowa INOX zamknięta bez szczelin — wszystkie elementy elektroniczne, pneumatyczne i mechaniczne są odizolowane od środowiska zewnętrznego. Klasa szczelności IP33 w standardzie.

Seria E-type – pełna dokumentacja

Rodzina maszyn E-type / EI-type

Seria E-type to pięć rozmiarów zgrzewarek impulsowych — od 420 mm do 1 320 mm długości zgrzewu — dostępnych w trzech wariantach wykonania:

• E – pojedynczy drut grzejny (standardowy zgrzew)
• ED – podwójny drut (dwa równoległe zgrzewy)
• EB (BiActive) – dwa druty aktywne jednocześnie (grubsze folie i laminaty)

Każdy model dostępny jest również w wersji EI (INOX) — z obudową ze stali nierdzewnej AISI 304 do zastosowań spożywczych i farmaceutycznych.

Dwa warianty obudowy: E-type i EI-type

Seria występuje w dwóch wersjach wykończenia obudowy:

• E-type – ogólne zastosowanie przemysłowe, lakierowana proszkowo na kolor pomarańczowy
• EI-type – do branży spożywczej, anodowana na srebrnoszaro (INOX), spełnia normy HACCP i GMP

Warianty E / ED / EB – porównanie

• E (pojedynczy) – jeden drut grzejny; standardowy zgrzew; folie do 500 µm PE
• ED (podwójny) – dwa druty równolegle; dwa oddzielne zgrzewy w jednym opuszczeniu ramienia; idealne do woreczków wymagających podwójnego zamknięcia
• EB (BiActive) – dwa druty aktywne jednocześnie; jeden szeroki zgrzew z podwójną mocą impulsową; folie PE do 800 µm, PP do 650 µm, laminaty do 600 µm

Ochrona palców – bezpieczeństwo operatora

Standardowo zainstalowana osłona palców chroni przed przypadkowym kontaktem z gorącą listwą zgrzewającą podczas pracy. Całkowicie zdejmowalna do czyszczenia. Nie wymaga modyfikacji maszyny.

Nóż do cięcia folii

Opcjonalny nóż do jednoczesnego cięcia w trakcie zgrzewania — bez potrzeby dodatkowej operacji. Montaż bez narzędzi w standardowym gnieździe maszyny. Dostępny jako akcesorium.

Motoryzowane ramię – napęd elektryczny

Dostępny wariant z silnikiem elektrycznym opuszczającym ramię. Eliminuje zmęczenie operatora przy produkcji seryjnej — szczególnie istotne przy dużym formacie 1320 mm. Prędkość i siła docisku regulowane cyfrowo. Kompatybilny ze stojakiem z pedałem nożnym.

Klasa ochrony IP33 – szczelna obudowa

Cała obudowa maszyny jest całkowicie zamknięta – bez otworów, szczelin ani wolno biegnących kabli. Standardowa klasa ochrony IP33 zapewnia odporność na kurz stały i zachlapanie wodą. Dostępne opcjonalnie wyższe klasy ochrony IP34 i IP43 dla bardziej wymagających środowisk.

Zawieszenie listwy – stop magnezu i aluminium

Zawieszenie ramienia zgrzewającego wykonane jest z bardzo wytrzymałego stopu magnezu i aluminium:

• Maksymalna siła docisku na całej długości 1320 mm
• Precyzyjne i równomierne zamknięcie ramienia
• Długotrwała wytrzymałość w warunkach produkcji ciągłej

Taśma PTFE pokrywająca drut grzejny na całej długości zapobiega przyklejaniu się folii. Pod drutem – listek silikonowy z powłoką PTFE dla elastyczności docisku.

System naciągu drutu grzejnego

Specjalnie zaprojektowany system utrzymuje optymalny naciąg drutu grzejnego przy wszystkich poziomach temperatury:

• Drut nie zwisa ani nie odkształca się podczas nagrzewania
• Zgrzew równomierny na całej szerokości 1320 mm
• Żywotność drutu jest maksymalna
• Wymiana zużytego drutu jest prosta i szybka

System modularny – akcesoria i rozszerzenia

E-type została zaprojektowana z myślą o rozbudowie. Szeroka gama akcesoriów pozwala dostosować maszynę do konkretnego stanowiska pracy:

Stolik roboczy

Regulowany pod kątem od poziomego do prawie pionowego (6 pozycji). Nośność do 10 kg. Zawiera regulowaną płytę podpakowaną. Dostępny w wersji lakierowanej lub ze stali nierdzewnej (AISI 301).

Stolik roboczy Heavy Load

Nośność do 30 kg. Wysokość regulowana od 220 do 780 mm w krokach co 25 mm. Wyłącznie ze stali nierdzewnej. Wyposażony w hak przeciwprzechylny.

Przenośnik taśmowy Bag Sealer Roll Conveyor

Wymiary: 1 730 × 300 × 275 mm. Standardowa wysokość 280 mm, wysokość zgrzewu 400–895 mm. Konstrukcja aluminiowa z elementami ze stali nierdzewnej. Idealna do zautomatyzowanych linii pakowania.

Koła jezdne

Umożliwiają swobodne przemieszczanie maszyny na stojaku — idealne przy elastycznej organizacji produkcji lub czyszczeniu linii.

Pełna specyfikacja techniczna serii E-type

EI-type posiada identyczne parametry elektryczne jak E-type — jedyną różnicą jest materiał obudowy: stal nierdzewna AISI 304 zamiast lakierowanego aluminium.
