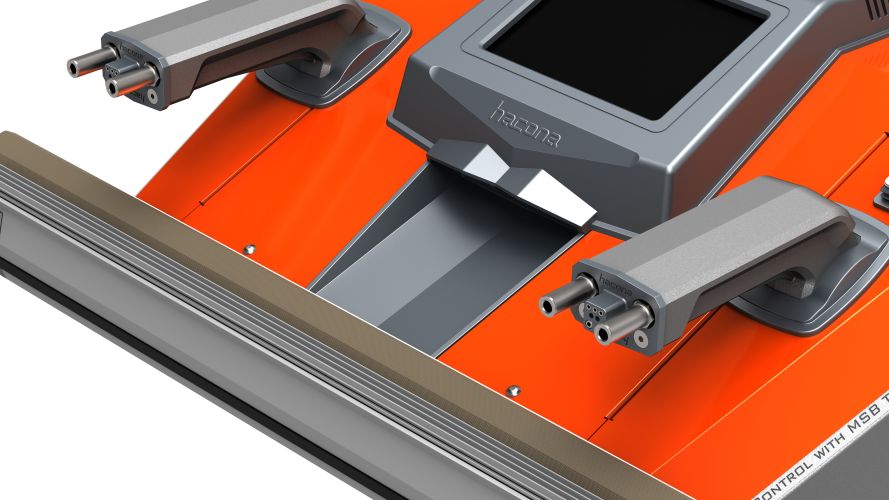

Hacona I-420 Zgrzewarka impulsowa przemysłowa 420 mm BiActive HG 003-567

Hacona I-420 – Zgrzewarka impulsowa przemysłowa 420 mm BiActive HG 003-567

Przemysłowa zgrzewarka impulsowa Hacona I-420 — model przeznaczony do ciężkich zastosowań produkcyjnych. Zgrzew obustronnny BiActive o długości 420 mm z drutem grzewczym 8 mm od dwóch stron jednocześnie. Możliwość zgrzewania folii o grubości do 1000 µm łącznie.

Zgrzewarka I-420 sprawdzi się przy pakowaniu produktów w grubą folię, worki silnie zabrudzonych wewnątrz po napełnieniu, jak i folię pomarszczoną o nieregularnej grubości w strefie zgrzewu. Dzięki wysokiemu ciśnieniu pneumatycznemu belka gwarantuje równomierny i szczelny zgrzew nawet w trudnych warunkach.

Parametry techniczne I-420

Technologia BiActive – zgrzew z dwóch stron jednocześnie

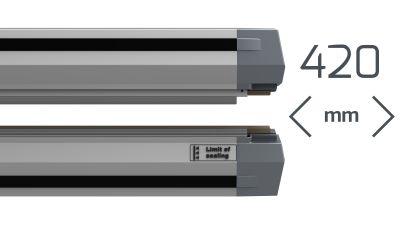

Listwa zgrzewająca serii I-type wyposażona jest w dwa druty grzewcze 8 mm działające jednocześnie — jeden od góry, drugi od dołu. Technologia BiActive zapewnia:

• Równomierny, trwały i szczelny zgrzew nawet przy grubych lub zabrudzonych foliach
• Wysokie ciśnienie pneumatyczne — min. 20 N/cm² (29 PSI) na całej długości belki
• Szybkie chłodzenie dzięki żebrom aluminiowym wewnątrz profilu belki
• Wbudowany cyfrowy czujnik temperatury (DTM) w każdej belce

Technologia MSB – wymienne belki zgrzewające

I-420 wyposażony jest w system MSB (Modular Sealing Bar) — innowację Hacona umożliwiającą wymianę belki zgrzewającej w ciągu 2 minut:

• Belka 420 mm wymienialna na: 620 mm, 820 mm, 1020 mm lub 1320 mm
• Wszystkie nastawy temperatury, czasu i ciśnienia dostosowują się automatycznie po zmianie belki
• Profil belki — ultra wytrzymały stop magnezowo-aluminiowy
• Absolutnie płaska powierzchnia gwarantuje precyzyjny docisk drutu grzewczego

Konstrukcja i bezpieczeństwo maszyny

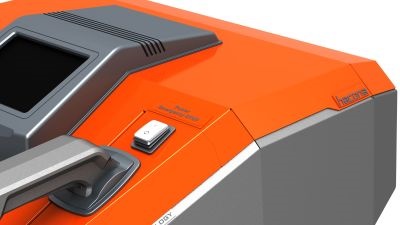

Obudowa I-420 pokryta proszkowo farbą pomarańczową RAL 2004 — charakterystyczny kolor marki Hacona. Maszyna projektowana z dbałością o najwyższe bezpieczeństwo:

• Brak luźnych kabli i otworów w obudowie — wszystkie elementy zamknięte
• Precyzyjnie zmontowane części bez szczelin
• Klasa ochrony IP 31
• Pedał nożny w zestawie — wolne ręce operatora
• Certyfikaty: CE, ISO 9001 (jakość), ISO 14001 (środowisko)

Sterowanie cyfrowe HMI 5,4″

Zaawansowany panel sterowania I-420:

• Kolorowy wyświetlacz HMI 5,4″ touchscreen
• 30 programów pracy — konfigurowalne i zapisywalne
• Inteligentna kontrola prądu zgrzewającego SMPS
• Cyfrowy pomiar temperatury DTM w czasie rzeczywistym
• Wielopoziomowe zabezpieczenie hasłem

Zastosowanie – ciężkie warunki przemysłowe

Zgrzewarka I-420 przeznaczona jest do zastosowań wymagających wysokiej niezawodności i dużej siły zgrzewu. Sprawdza się przy:

• Zgrzewaniu grubych folii termoplastycznych i laminowanych do 1000 µm
• Pakowania worków silnie zanieczyszczonych wewnątrz po napełnieniu
• Zgrzewaniu folii pomarszczonej o nieregularnej grubości w strefie zgrzewu
• Uszczelnianiu rękawów foliowych z zakresu temperatury zgrzewania 80–230 °C (opcja Extra 1: maks. 260 °C)

Uwaga: I-420 nie posiada funkcji próżni ani wtrysku gazu. Maszyna nie nadaje się do późniejszej rozbudowy na wersję V-type.

Seria I-type i V-type – elastyczne, wysokowydajne zgrzewarki przemysłowe Hacona

Seria I-type Hacona to elastyczne, wysokowydajne przemysłowe zgrzewarki impulsowe zaprojektowane do najcięższych zastosowań produkcyjnych. Seria V-type Hacona to te same maszyny przemysłowe, doposażone o systemy pakowania próżniowego i konfigurację MAP z wtryskiem gazów — idealne do ochrony produktów spożywczych i przemysłowych w kontrolowanej atmosferze.

Modele serii I-type

Regulowane cykle robocze (Adjustable Working Cycles)

Zgrzewarki serii I-type i V-type obsługują następujące cykle robocze:

• Tylko zgrzewanie (Seal only)
• Gaz + uszczelnienie (Gas + seal)
• Próżnia + gaz + uszczelnienie (Vacuum + gas + seal)
• Próżnia + gaz + próżnia + uszczelnienie (Vacuum + gas + vacuum + seal)
• Ustawienia indywidualne (Customer specific)

Wszystkie cykle robocze można dostosować i zapisać w programie maszyny.

Technologia SMPS i DTM – zaawansowane zgrzewanie impulsowe

Maszyna wykorzystuje technologię SMPS (Switched Mode Power Supply – zasilanie impulsowe) i DTM (Digital Temperature Measurement – cyfrowy pomiar temperatury) do zgrzewania. Właściwą temperaturę zgrzewania można osiągnąć i dokładnie utrzymywać podczas całej metody zgrzewania. Nawet jeśli cykl chłodzenia jest sterowany temperaturowo, otoczenie zgrzewu pozostaje pod ciśnieniem aż do końca cyklu chłodzenia. Parametry temperatury można ustawić i zapisać w programie.

Technologia MSB (Modular Sealing Bar) – modularna listwa zgrzewająca

Technologia MSB (Modular Sealing Bar) to innowacja opracowana przez Hacona Packaging, która umożliwia zmianę szerokości listwy zgrzewającej w ciągu kilku minut. Wszystkie ustawienia temperatury, czasu i ciśnienia zamykania automatycznie dostosowują się do zmiany szerokości. Konserwację zużytej listwy zgrzewającej można przeprowadzać równolegle, a proces pakowania może być kontynuowany bez przestojów.

Innowacyjny system MSB umożliwia korzystanie z jednej przemysłowej jednostki zgrzewającej z siedmioma wymiennymi szerokościami listwy zgrzewającej: 420, 620, 820, 1020, 1320, 1520 i 2520 mm.

BiActive – obustronny zgrzew impulsowy 8 mm

Listwa zgrzewająca BiActive wyposażona jest w dwa druty grzewcze 8 mm działające jednocześnie — jeden od góry, drugi od dołu (model V-type / I-type). Zgrzew jest aktywny z obu stron jednocześnie, co zapewnia trwałe i szczelne uszczelnienie nawet przy grubych lub trudnych foliach. Pneumatyczne zamykanie belki gwarantuje równomierny docisk na całej długości zgrzewu.

System ACC (Active Cycle Control) – walidowane zgrzewanie

Wszelkie parametry zgrzewania, zasysania, nadmuchu powietrza czy przedmuchiwania gazem mogą być niezależnie od siebie ustawiane i kontrolowane przez system ACC (Active Cycle Control). Użycie Systemu ACC zostanie poddane walidacji (kwalifikacji). Dzięki systemowi każdy proces zgrzewania może być realizowany i powtarzany w nieskończoność przy tych samych parametrach.

Walidowane zgrzewanie gwarantuje:

• Stałą temperaturę zgrzewania
• Stały czas zgrzewania
• Stałe ciśnienie zgrzewania

Zalety maszyn serii I-type i V-type (Advantages)

• Doskonałe działanie w warunkach przemysłowych (zakurzonych, brudnych itp.)
• Bardzo wysokie ciśnienie zgrzewania — ponad 20 N/cm²
• Bardzo szybki cykl roboczy
• Małe wymagania przestrzenne
• Niska energochłonność
• Obustronny zgrzew 8 mm (BiActive) — wysoka jakość zgrzewu
• Panel sterowania LCD 5,7” z ekranem dotykowym
• Intuicyjny system menu
• Wielopoziomowy system bezpieczeństwa zapewniający wysokie bezpieczeństwo operacyjne
• Pneumatyczne sterowanie belką zgrzewającą
• Wybór automatycznego lub ręcznego cyklu pracy
• Pneumatyczny filtr powietrza na wlocie

Funkcje bezpieczeństwa (Safety Features)

• Ochrona przed przyciśnięciem (Pinch protection)
• Rozruch oburęczny (Two-handed start)
• Wyłącznik krańcowy regulacji wysokości (Height adjustment limit switch)
• Awaryjny postój (Emergency stop)
• Zabezpieczenie przed przerwaniem drutu plombującego (Sealing wire break protection)

Materiały do zgrzewania (Sealable Materials)

• PE (polietylen)
• PP (polipropylen)
• PET / Papier / PE
• PET / Aluminium / PE
• Inne laminowane materiały z uszczelnianą warstwą wewnętrzną

Pakowanie MAP (Modified Atmosphere Packaging) – seria V-type

Technologia MAP (Modified Atmosphere Packaging – pakowanie w zmodyfikowanej atmosferze) dostępna w serii V-type umożliwia modyfikację powietrza (normalnej atmosfery ziemskiej) wewnątrz opakowania. Jest to wysoce skuteczna metoda:

• Przedłużenia trwałości produktów spożywczych
• Ochrony produktów przemysłowych przed utlenianiem i rdzewieniem

Pakowanie próżniowe (dostępne w serii V-type) pozwala na zmniejszenie objętości opakowania. Efektywne rozwiązanie pozwalające zaoszczędzić na kosztach magazynowania i transportu. Stosowane często do pakowania:

• Przemysłowych wyrobów piankowych, materacy, poduszek, koców, pluszowych zabawek, miękkich produktów
• Stabilizacji produktów na czas transportu

Certyfikaty (Certifications)

• EN 61340 – Ochrona przed wyładowaniami elektrostatycznymi (Electrostatic Discharge protection)
• DIN EN ISO 11607-1:2014 – Opakowania dla wyrobów sterylizowanych na koniec procesu
• DIN EN ISO 11607-2:2014 – Wymagania dotyczące formowania, uszczelniania i montażu opakowań sterylnych

Wykończenie powierzchni (Surface Finish)

• Pomarańczowe lakierowanie (RAL 2004) – ogólny przemysł: modele V-type / I-type
• INOX (stal nierdzewna) – przemysł spożywczy i farmaceutyczny: modele VI-type / II-type
