Zgrzewarka impulsowa przemysłowa 1020 mm BiActive INOX HG 003-569
Przemysłowa zgrzewarka impulsowa Hacona I-1020 INOX BiActive (HG 003-569) z belką zgrzewającą 1020 mm. Obudowa ze stali nierdzewnej INOX — do przemysłu spożywczego, farmaceutycznego i chemicznego. Technologia BiActive (8 mm, obustronny), modułowa belka MSB, system ACC z możliwością walidacji. Moc 2500 W, 230 V / 50 Hz, 34 kg, ekran dotykowy 5,4". Certyfikat ISO 11607.
Opis

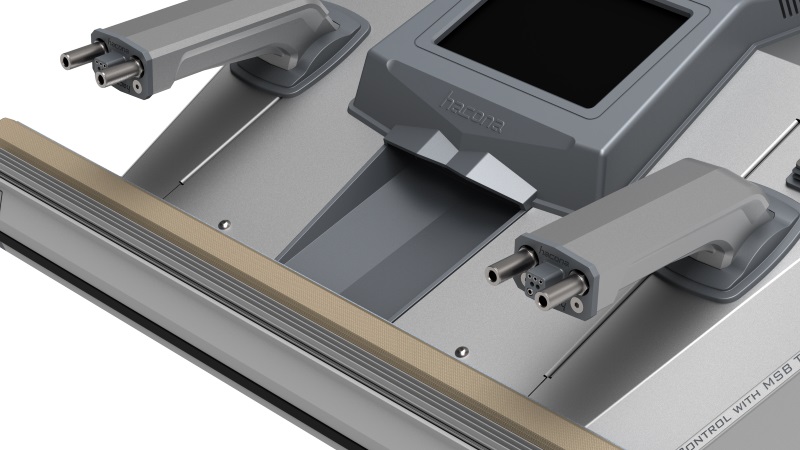

Hacona I-1020 INOX – Zgrzewarka impulsowa przemysłowa 1020 mm BiActive INOX HG 003-569

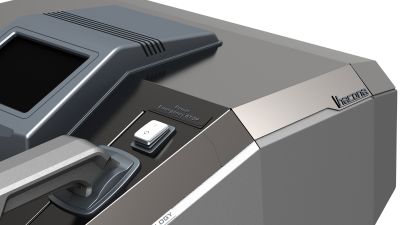

Przemysłowa zgrzewarka impulsowa Hacona I-1020 INOX — wersja ze stalową obudową ze stali nierdzewnej (INOX) przeznaczona do wymagających środowisk produkcyjnych. Zgrzew obustronny BiActive o długości 1020 mm z drutem grzewczym 8 mm od dwóch stron jednocześnie gwarantuje trwałe, szczelne połączenie folii. Obudowa ze stali nierdzewnej INOX umożliwia stosowanie maszyny w przemyśle spożywczym, farmaceutycznym i chemicznym.
Dzięki technologii MSB (Modular Sealing Bar) długość belki zgrzewającej można zmienić bez wymiany całej maszyny. Inteligentny system ACC (Active Cycle Control) zapewnia w pełni konfigurowalny cykl zgrzewania z możliwością walidacji procesu. Zasilacz impulsowy SMPS+DTM stabilizuje temperaturę zgrzewania niezależnie od wahań napięcia sieci.
Parametry techniczne I-1020 INOX
| Parametr | Wartość |
|---|---|
| Długość zgrzewu | 1020 mm (40") |
| Typ zgrzewu | BiActive (8 mm, obustronny) |
| Grubość folii (max) | 1000 µm łącznie |
| Wytrzymałość zgrzewu | ≥ 20 N/cm² |
| Napięcie | 230 V / 50 Hz |
| Pobór prądu | 11 A |
| Moc szczytowa | 2500 W |
| Moc ciągła | 1800 W |
| Zużycie energii | 20 W/h |
| Obudowa | Stal nierdzewna INOX |
| Klasa IP | IP31 |
| Waga netto / brutto | 34 kg / 40 kg |
| Wymiary (dł×szer×wys) | 340 × 570 × 670 mm |
| Programy pamięci | 30 programów |
| Panel HMI | 5,4" ekran dotykowy |
| Certyfikaty | CE / ISO |
| SKU | HG 003-569-1020mm |
Technologia BiActive – obustronny zgrzew 8 mm
BiActive to opatentowana technologia Hacona oznaczająca obecność drutu grzewczego po obu stronach belki zgrzewającej. Każdy cykl zgrzewania tworzy dwa równoległe zgrzewy 8 mm jednocześnie — jeden po górnej stronie folii, drugi po dolnej. Dzięki temu eliminowane jest ryzyko nieszczelności nawet przy trudnych materiałach opakowaniowych.
Obudowa INOX – stal nierdzewna
Wersja INOX maszyny Hacona I-1020 posiada obudowę wykonaną ze stali nierdzewnej, co pozwala na jej stosowanie w środowiskach o podwyższonych wymaganiach higienicznych. Obudowa INOX jest odporna na działanie środków myjących i dezynfekujących stosowanych w przemyśle spożywczym, farmaceutycznym i chemicznym. Wersja INOX spełnia wymagania norm sanitarnych dla stref produkcji żywności i leków.

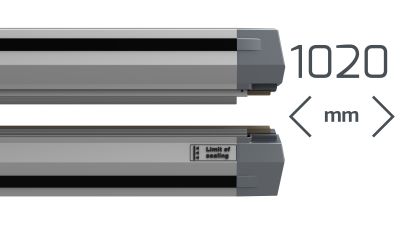

Modułowa belka zgrzewająca MSB
MSB (Modular Sealing Bar) to system wymiennych modułów belki zgrzewającej. Standardowy model I-1020 INOX wyposażony jest w belkę 1020 mm, którą można zastąpić belką innej długości (420 / 620 / 820 / 1320 / 1520 / 2520 mm) bez wymiany samej maszyny. Elastyczność MSB redukuje koszty inwestycji przy zmianie linii produkcyjnej.
Zastosowania I-1020 INOX
- Przemysł spożywczy — strefy wymagające stali nierdzewnej
- Przemysł farmaceutyczny — opakowania sterylne ISO 11607
- Przemysł chemiczny — środowiska agresywne chemicznie
- Pakowanie folią PE, PP, PA/PE, laminaty wielowarstwowe
- Linie pakowania wymagające walidacji procesu (ACC)
Materiały do zgrzewania — I-1020 INOX
Zgrzewarka przemysłowa Hacona I-1020 INOX przeznaczona jest do zgrzewania folii termoplastycznych o łącznej grubości do 1000 µm:
- PE (Polietylen) — folie do pakowania żywności i przemysłowe
- PP (Polipropylen) — przezroczyste opakowania i laminaty
- PA/PE (Poliamid/Polietylen) — opakowania próżniowe i wysokobariery
- PET/PE, OPP, BOPP — folie barierowe i specjalistyczne
- Laminaty wielowarstwowe i torebki do zgrzewania sterylnego (ISO 11607)
Seria I-type i V-type – elastyczne, wysokowydajne zgrzewarki przemysłowe Hacona
Seria I-type Hacona to elastyczne, wysokowydajne przemysłowe zgrzewarki impulsowe zaprojektowane do najcięższych zastosowań produkcyjnych. Seria V-type Hacona to te same maszyny przemysłowe, doposażone o systemy pakowania próżniowego i konfigurację MAP z wtryskiem gazów — idealne do ochrony produktów spożywczych i przemysłowych w kontrolowanej atmosferze.
| Seria | Typ zgrzewu | Próżnia | Wtrysk gazu (MAP) |
|---|---|---|---|
| I-type | Impulsowy BiActive 8 mm | Nie | Nie |
| V-type | Impulsowy BiActive 8 mm | Tak | Tak |
Modele serii I-type
| Model | Indeks | SKU | Długość zgrzewu |
|---|---|---|---|
| I-420 ★ | HG 003-567 | HG 003-567-420mm | 420 mm (16″) |
| I-620 | HG 003-567 | HG 003-567-620mm | 620 mm (24″) |
| I-820 | HG 003-567 | HG 003-567-820mm | 820 mm (32″) |
| I-1020 | HG 003-567 | HG 003-567-1020mm | 1020 mm (40″) |
| I-1320 | HG 003-567 | HG 003-567-1320mm | 1320 mm (52″) |
Regulowane cykle robocze (Adjustable Working Cycles)
Zgrzewarki serii I-type i V-type obsługują następujące cykle robocze:
- Tylko zgrzewanie (Seal only)
- Gaz + uszczelnienie (Gas + seal)
- Próżnia + gaz + uszczelnienie (Vacuum + gas + seal)
- Próżnia + gaz + próżnia + uszczelnienie (Vacuum + gas + vacuum + seal)
- Ustawienia indywidualne (Customer specific)
Wszystkie cykle robocze można dostosować i zapisać w programie maszyny.
[/vc_column_text][/vc_column][/vc_row]
Technologia SMPS i DTM – zaawansowane zgrzewanie impulsowe
Maszyna wykorzystuje technologię SMPS (Switched Mode Power Supply – zasilanie impulsowe) i DTM (Digital Temperature Measurement – cyfrowy pomiar temperatury) do zgrzewania. Właściwą temperaturę zgrzewania można osiągnąć i dokładnie utrzymywać podczas całej metody zgrzewania. Nawet jeśli cykl chłodzenia jest sterowany temperaturowo, otoczenie zgrzewu pozostaje pod ciśnieniem aż do końca cyklu chłodzenia. Parametry temperatury można ustawić i zapisać w programie.
Technologia MSB (Modular Sealing Bar) – modularna listwa zgrzewająca
Technologia MSB (Modular Sealing Bar) to innowacja opracowana przez Hacona Packaging, która umożliwia zmianę szerokości listwy zgrzewającej w ciągu kilku minut. Wszystkie ustawienia temperatury, czasu i ciśnienia zamykania automatycznie dostosowują się do zmiany szerokości. Konserwację zużytej listwy zgrzewającej można przeprowadzać równolegle, a proces pakowania może być kontynuowany bez przestojów.
Innowacyjny system MSB umożliwia korzystanie z jednej przemysłowej jednostki zgrzewającej z siedmioma wymiennymi szerokościami listwy zgrzewającej: 420, 620, 820, 1020, 1320, 1520 i 2520 mm.
BiActive – obustronny zgrzew impulsowy 8 mm
Listwa zgrzewająca BiActive wyposażona jest w dwa druty grzewcze 8 mm działające jednocześnie — jeden od góry, drugi od dołu (model V-type / I-type). Zgrzew jest aktywny z obu stron jednocześnie, co zapewnia trwałe i szczelne uszczelnienie nawet przy grubych lub trudnych foliach. Pneumatyczne zamykanie belki gwarantuje równomierny docisk na całej długości zgrzewu.
System ACC (Active Cycle Control) – walidowane zgrzewanie
Wszelkie parametry zgrzewania, zasysania, nadmuchu powietrza czy przedmuchiwania gazem mogą być niezależnie od siebie ustawiane i kontrolowane przez system ACC (Active Cycle Control). Użycie Systemu ACC zostanie poddane walidacji (kwalifikacji). Dzięki systemowi każdy proces zgrzewania może być realizowany i powtarzany w nieskończoność przy tych samych parametrach.
Walidowane zgrzewanie gwarantuje:
- Stałą temperaturę zgrzewania
- Stały czas zgrzewania
- Stałe ciśnienie zgrzewania
Zalety maszyn serii I-type i V-type (Advantages)
- Doskonałe działanie w warunkach przemysłowych (zakurzonych, brudnych itp.)
- Bardzo wysokie ciśnienie zgrzewania — ponad 20 N/cm²
- Bardzo szybki cykl roboczy
- Małe wymagania przestrzenne
- Niska energochłonność
- Obustronny zgrzew 8 mm (BiActive) — wysoka jakość zgrzewu
- Panel sterowania LCD 5,7” z ekranem dotykowym
- Intuicyjny system menu
- Wielopoziomowy system bezpieczeństwa zapewniający wysokie bezpieczeństwo operacyjne
- Pneumatyczne sterowanie belką zgrzewającą
- Wybór automatycznego lub ręcznego cyklu pracy
- Pneumatyczny filtr powietrza na wlocie
Funkcje bezpieczeństwa (Safety Features)
- Ochrona przed przyciśnięciem (Pinch protection)
- Rozruch oburęczny (Two-handed start)
- Wyłącznik krańcowy regulacji wysokości (Height adjustment limit switch)
- Awaryjny postój (Emergency stop)
- Zabezpieczenie przed przerwaniem drutu plombującego (Sealing wire break protection)
Materiały do zgrzewania (Sealable Materials)
- PE (polietylen)
- PP (polipropylen)
- PET / Papier / PE
- PET / Aluminium / PE
- Inne laminowane materiały z uszczelnianą warstwą wewnętrzną
Pakowanie MAP (Modified Atmosphere Packaging) – seria V-type
Technologia MAP (Modified Atmosphere Packaging – pakowanie w zmodyfikowanej atmosferze) dostępna w serii V-type umożliwia modyfikację powietrza (normalnej atmosfery ziemskiej) wewnątrz opakowania. Jest to wysoce skuteczna metoda:
- Przedłużenia trwałości produktów spożywczych
- Ochrony produktów przemysłowych przed utlenianiem i rdzewieniem
Pakowanie próżniowe (dostępne w serii V-type) pozwala na zmniejszenie objętości opakowania. Efektywne rozwiązanie pozwalające zaoszczędzić na kosztach magazynowania i transportu. Stosowane często do pakowania:
- Przemysłowych wyrobów piankowych, materacy, poduszek, koców, pluszowych zabawek, miękkich produktów
- Stabilizacji produktów na czas transportu
Certyfikaty (Certifications)
- EN 61340 – Ochrona przed wyładowaniami elektrostatycznymi (Electrostatic Discharge protection)
- DIN EN ISO 11607-1:2014 – Opakowania dla wyrobów sterylizowanych na koniec procesu
- DIN EN ISO 11607-2:2014 – Wymagania dotyczące formowania, uszczelniania i montażu opakowań sterylnych
Wykończenie powierzchni (Surface Finish)
- Pomarańczowe lakierowanie (RAL 2004) – ogólny przemysł: modele V-type / I-type
- INOX (stal nierdzewna) – przemysł spożywczy i farmaceutyczny: modele VI-type / II-type
| Parametr | Wartość |
|---|---|
| Model | I-1020 INOX / HG 003-569 |
| Długość zgrzewu | 1020 mm (40") |
| Typ zgrzewu | BiActive — obustronny 8 mm |
| Grubość folii (max.) | 1 000 µm (łącznie) |
| Min. wytrzymałość zgrzewu | ≥ 20 N/cm² |
| Napięcie | 230 V / 50 Hz |
| Pobór prądu | 11 A |
| Moc szczytowa | 2 500 W |
| Moc robocza | 1 800 W |
| Zużycie energii | 20 W/h |
| Obudowa | Stal nierdzewna INOX |
| Klasa ochrony | IP31 |
| Waga netto | 34 kg |
| Waga brutto | 40 kg |
| Wymiary opakowania | 340 × 570 × 670 mm |
| Programy pamięci | 30 |
| Panel HMI | 5,4" ekran dotykowy |
| System zgrzewania | SMPS+DTM (zasilacz impulsowy + cyfrowy pomiar temp.) |
| Belka zgrzewająca | MSB — modularna, 7 rozmiarów |
| Certyfikaty | CE / DIN EN ISO 11607-1/2:2014 / EN 61340 |
Film demonstracyjny zgrzewarki przemysłowej Hacona I-type INOX wkrótce dostępny.
