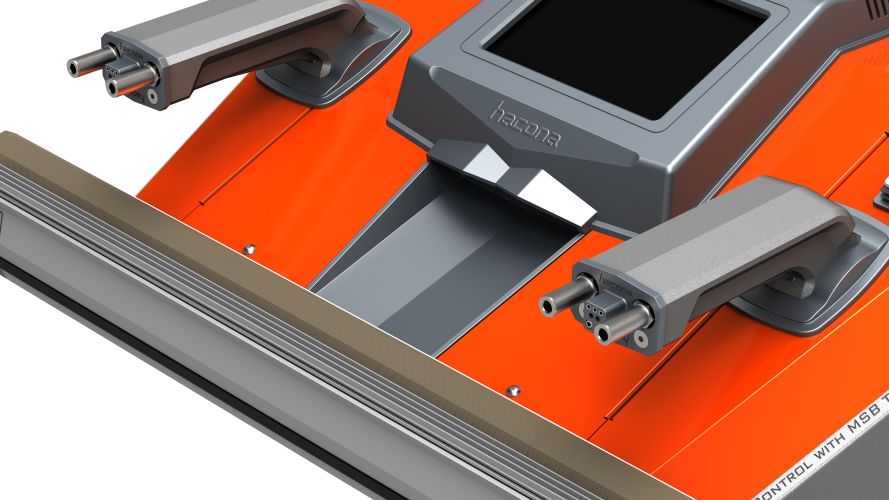

Zgrzewarka impulsowa przemysłowa 1320 mm BiActive HG 003-567
Przemysłowa zgrzewarka impulsowa Hacona I-1320 BiActive (HG 003-567) z belką zgrzewającą 1320 mm. Technologia BiActive (8 mm, obustronny), modułowa belka MSB, system ACC z możliwością walidacji. Moc 2500 W, 230 V / 50 Hz, 34 kg, ekran dotykowy 5,4". Certyfikat ISO 11607.
Opis
Hacona I-1320 – Zgrzewarka impulsowa przemysłowa 1320 mm BiActive HG 003-567
Przemysłowa zgrzewarka impulsowa Hacona I-1320 — model przeznaczony do ciężkich zastosowań produkcyjnych wymagających dużej szerokości zgrzewu. Zgrzew obustronny BiActive o długości 1320 mm z drutem grzewczym 8 mm od dwóch stron jednocześnie gwarantuje trwałe, szczelne połączenie folii. Dzięki technologii MSB (Modular Sealing Bar) długość belki zgrzewającej można zmienić bez wymiany całej maszyny.
Inteligentny system ACC (Active Cycle Control) zapewnia w pełni konfigurowalny cykl zgrzewania z możliwością walidacji procesu. Zasilacz impulsowy SMPS+DTM stabilizuje temperaturę zgrzewania niezależnie od wahań napięcia sieci.
Parametry techniczne I-1320
| Parametr | Wartość |
|---|---|
| Długość zgrzewu | 1320 mm (52") |
| Typ zgrzewu | BiActive (8 mm, obustronny) |
| Grubość folii (max) | 1000 µm łącznie |
| Wytrzymałość zgrzewu | ≥ 20 N/cm² |
| Napięcie | 230 V / 50 Hz |
| Pobór prądu | 11 A |
| Moc szczytowa | 2500 W |
| Moc ciągła | 1800 W |
| Zużycie energii | 20 W/h |
| Kolor | Orange RAL 2004 |
| Klasa IP | IP31 |
| Waga netto / brutto | 34 kg / 40 kg |
| Wymiary (dł×szer×wys) | 340 × 570 × 670 mm |
| Programy pamięci | 30 programów |
| Panel HMI | 5,4" ekran dotykowy |
| Certyfikaty | CE / ISO |
| SKU | HG 003-567-1320mm |
Technologia BiActive – obustronny zgrzew 8 mm
BiActive to opatentowana technologia Hacona oznaczająca obecność drutu grzewczego po obu stronach belki zgrzewającej. Każdy cykl zgrzewania tworzy dwa równoległe zgrzewy 8 mm jednocześnie — jeden po górnej stronie folii, drugi po dolnej. Dzięki temu eliminowane jest ryzyko nieszczelności nawet przy trudnych materiałach opakowaniowych.
Modułowa belka zgrzewająca MSB
MSB (Modular Sealing Bar) to system wymiennych modułów belki zgrzewającej. Standardowy model I-1320 wyposażony jest w belkę 1320 mm, którą można zastąpić belką innej długości (420 / 620 / 820 / 1020 / 1520 / 2520 mm) bez wymiany samej maszyny. Elastyczność MSB redukuje koszty inwestycji przy zmianie linii produkcyjnej.
Konstrukcja i bezpieczeństwo
- Zasilacz impulsowy SMPS+DTM — stała temperatura niezależnie od wahań napięcia (±10%)
- ACC (Active Cycle Control) — niezależna konfiguracja wszystkich parametrów zgrzewania
- 30 programów pamięci — szybkie przełączanie między formatami
- Cyfrowe monitorowanie temperatury w czasie rzeczywistym
- Zabezpieczenie przeciążeniowe i termiczne
Zastosowania I-1320
- Pakowanie przemysłowe — folie PE, PP, PA/PE, laminaty
- Branże: spożywcza, farmaceutyczna, medyczna, elektronika, motoryzacja
- Opakowania sterylne zgodne z ISO 11607
- Zgrzewanie folii reklamacyjnej i bariery MAP
- Linie pakowania wymagające walidacji procesu
Materiały do zgrzewania — I-1320
Zgrzewarka przemysłowa Hacona I-1320 przeznaczona jest do zgrzewania folii termoplastycznych o łącznej grubości do 1000 µm:
- PE (Polietylen) — folie do pakowania żywności i przemysłowe
- PP (Polipropylen) — przezroczyste opakowania i laminaty
- PA/PE (Poliamid/Polietylen) — opakowania próżniowe i wysokobariery
- PET/PE, OPP, BOPP — folie barierowe i specjalistyczne
- Laminaty wielowarstwowe i torebki do zgrzewania sterylnego (ISO 11607)
Seria I-type i V-type – elastyczne, wysokowydajne zgrzewarki przemysłowe Hacona
Seria I-type Hacona to elastyczne, wysokowydajne przemysłowe zgrzewarki impulsowe zaprojektowane do najcięższych zastosowań produkcyjnych. Seria V-type Hacona to te same maszyny przemysłowe, doposażone o systemy pakowania próżniowego i konfigurację MAP z wtryskiem gazów — idealne do ochrony produktów spożywczych i przemysłowych w kontrolowanej atmosferze.
| Seria | Typ zgrzewu | Próżnia | Wtrysk gazu (MAP) |
|---|---|---|---|
| I-type | Impulsowy BiActive 8 mm | Nie | Nie |
| V-type | Impulsowy BiActive 8 mm | Tak | Tak |
Modele serii I-type
| Model | Indeks | SKU | Długość zgrzewu |
|---|---|---|---|
| I-420 ★ | HG 003-567 | HG 003-567-420mm | 420 mm (16″) |
| I-620 | HG 003-567 | HG 003-567-620mm | 620 mm (24″) |
| I-820 | HG 003-567 | HG 003-567-820mm | 820 mm (32″) |
| I-1020 | HG 003-567 | HG 003-567-1020mm | 1020 mm (40″) |
| I-1320 | HG 003-567 | HG 003-567-1320mm | 1320 mm (52″) |
Regulowane cykle robocze (Adjustable Working Cycles)
Zgrzewarki serii I-type i V-type obsługują następujące cykle robocze:
- Tylko zgrzewanie (Seal only)
- Gaz + uszczelnienie (Gas + seal)
- Próżnia + gaz + uszczelnienie (Vacuum + gas + seal)
- Próżnia + gaz + próżnia + uszczelnienie (Vacuum + gas + vacuum + seal)
- Ustawienia indywidualne (Customer specific)
Wszystkie cykle robocze można dostosować i zapisać w programie maszyny.
[/vc_column_text][/vc_column][/vc_row]
Technologia SMPS i DTM – zaawansowane zgrzewanie impulsowe
Maszyna wykorzystuje technologię SMPS (Switched Mode Power Supply – zasilanie impulsowe) i DTM (Digital Temperature Measurement – cyfrowy pomiar temperatury) do zgrzewania. Właściwą temperaturę zgrzewania można osiągnąć i dokładnie utrzymywać podczas całej metody zgrzewania. Nawet jeśli cykl chłodzenia jest sterowany temperaturowo, otoczenie zgrzewu pozostaje pod ciśnieniem aż do końca cyklu chłodzenia. Parametry temperatury można ustawić i zapisać w programie.
Technologia MSB (Modular Sealing Bar) – modularna listwa zgrzewająca
Technologia MSB (Modular Sealing Bar) to innowacja opracowana przez Hacona Packaging, która umożliwia zmianę szerokości listwy zgrzewającej w ciągu kilku minut. Wszystkie ustawienia temperatury, czasu i ciśnienia zamykania automatycznie dostosowują się do zmiany szerokości. Konserwację zużytej listwy zgrzewającej można przeprowadzać równolegle, a proces pakowania może być kontynuowany bez przestojów.
Innowacyjny system MSB umożliwia korzystanie z jednej przemysłowej jednostki zgrzewającej z siedmioma wymiennymi szerokościami listwy zgrzewającej: 420, 620, 820, 1020, 1320, 1520 i 2520 mm.
BiActive – obustronny zgrzew impulsowy 8 mm
Listwa zgrzewająca BiActive wyposażona jest w dwa druty grzewcze 8 mm działające jednocześnie — jeden od góry, drugi od dołu (model V-type / I-type). Zgrzew jest aktywny z obu stron jednocześnie, co zapewnia trwałe i szczelne uszczelnienie nawet przy grubych lub trudnych foliach. Pneumatyczne zamykanie belki gwarantuje równomierny docisk na całej długości zgrzewu.
System ACC (Active Cycle Control) – walidowane zgrzewanie
Wszelkie parametry zgrzewania, zasysania, nadmuchu powietrza czy przedmuchiwania gazem mogą być niezależnie od siebie ustawiane i kontrolowane przez system ACC (Active Cycle Control). Użycie Systemu ACC zostanie poddane walidacji (kwalifikacji). Dzięki systemowi każdy proces zgrzewania może być realizowany i powtarzany w nieskończoność przy tych samych parametrach.
Walidowane zgrzewanie gwarantuje:
- Stałą temperaturę zgrzewania
- Stały czas zgrzewania
- Stałe ciśnienie zgrzewania
Zalety maszyn serii I-type i V-type (Advantages)
- Doskonałe działanie w warunkach przemysłowych (zakurzonych, brudnych itp.)
- Bardzo wysokie ciśnienie zgrzewania — ponad 20 N/cm²
- Bardzo szybki cykl roboczy
- Małe wymagania przestrzenne
- Niska energochłonność
- Obustronny zgrzew 8 mm (BiActive) — wysoka jakość zgrzewu
- Panel sterowania LCD 5,7” z ekranem dotykowym
- Intuicyjny system menu
- Wielopoziomowy system bezpieczeństwa zapewniający wysokie bezpieczeństwo operacyjne
- Pneumatyczne sterowanie belką zgrzewającą
- Wybór automatycznego lub ręcznego cyklu pracy
- Pneumatyczny filtr powietrza na wlocie
Funkcje bezpieczeństwa (Safety Features)
- Ochrona przed przyciśnięciem (Pinch protection)
- Rozruch oburęczny (Two-handed start)
- Wyłącznik krańcowy regulacji wysokości (Height adjustment limit switch)
- Awaryjny postój (Emergency stop)
- Zabezpieczenie przed przerwaniem drutu plombującego (Sealing wire break protection)
Materiały do zgrzewania (Sealable Materials)
- PE (polietylen)
- PP (polipropylen)
- PET / Papier / PE
- PET / Aluminium / PE
- Inne laminowane materiały z uszczelnianą warstwą wewnętrzną
Pakowanie MAP (Modified Atmosphere Packaging) – seria V-type
Technologia MAP (Modified Atmosphere Packaging – pakowanie w zmodyfikowanej atmosferze) dostępna w serii V-type umożliwia modyfikację powietrza (normalnej atmosfery ziemskiej) wewnątrz opakowania. Jest to wysoce skuteczna metoda:
- Przedłużenia trwałości produktów spożywczych
- Ochrony produktów przemysłowych przed utlenianiem i rdzewieniem
Pakowanie próżniowe (dostępne w serii V-type) pozwala na zmniejszenie objętości opakowania. Efektywne rozwiązanie pozwalające zaoszczędzić na kosztach magazynowania i transportu. Stosowane często do pakowania:
- Przemysłowych wyrobów piankowych, materacy, poduszek, koców, pluszowych zabawek, miękkich produktów
- Stabilizacji produktów na czas transportu
Certyfikaty (Certifications)
- EN 61340 – Ochrona przed wyładowaniami elektrostatycznymi (Electrostatic Discharge protection)
- DIN EN ISO 11607-1:2014 – Opakowania dla wyrobów sterylizowanych na koniec procesu
- DIN EN ISO 11607-2:2014 – Wymagania dotyczące formowania, uszczelniania i montażu opakowań sterylnych
Wykończenie powierzchni (Surface Finish)
- Pomarańczowe lakierowanie (RAL 2004) – ogólny przemysł: modele V-type / I-type
- INOX (stal nierdzewna) – przemysł spożywczy i farmaceutyczny: modele VI-type / II-type
| Parametr | Wartość |
|---|---|
| Model | I-1320 / HG 003-567 |
| Długość zgrzewu | 1320 mm (52") |
| Typ zgrzewu | BiActive — obustronny 8 mm |
| Grubość folii (max.) | 1 000 µm (łącznie) |
| Min. wytrzymałość zgrzewu | ≥ 20 N/cm² |
| Napięcie | 230 V / 50 Hz |
| Pobór prądu | 11 A |
| Moc szczytowa | 2 500 W |
| Moc robocza | 1 800 W |
| Zużycie energii | 20 W/h |
| Kolor | Orange RAL 2004 |
| Klasa ochrony | IP31 |
| Waga netto | 34 kg |
| Waga brutto | 40 kg |
| Wymiary opakowania | 340 × 570 × 670 mm |
| Programy pamięci | 30 |
| Panel HMI | 5,4" ekran dotykowy |
| System zgrzewania | SMPS+DTM (zasilacz impulsowy + cyfrowy pomiar temp.) |
| Belka zgrzewająca | MSB — modularna, 7 rozmiarów |
| Certyfikaty | CE / DIN EN ISO 11607-1/2:2014 / EN 61340 |
Film demonstracyjny zgrzewarki przemysłowej Hacona I-type wkrótce dostępny.
