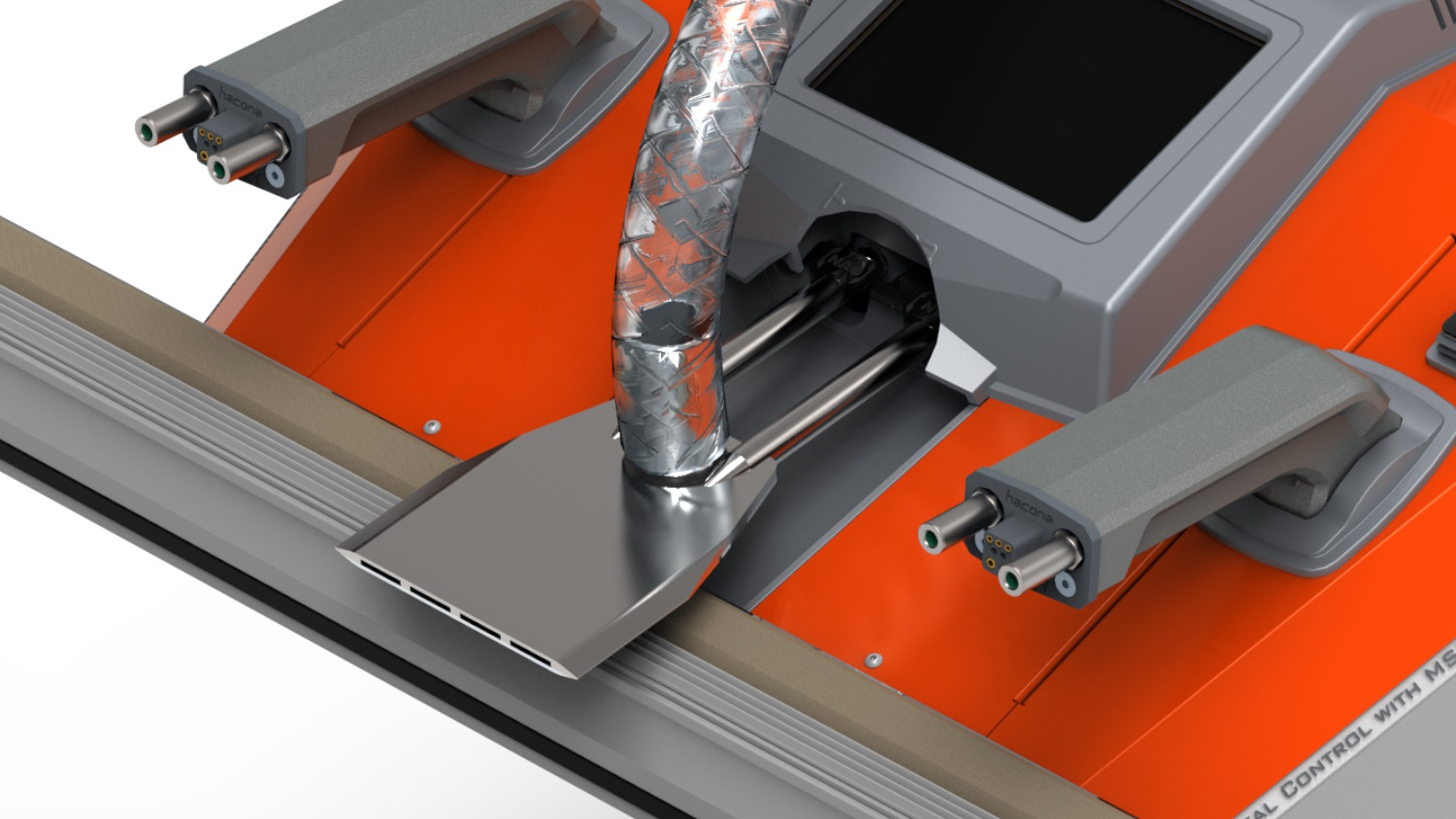

Hacona V-420 Zgrzewarka impulsowa prozniowa 420 mm BiActive HV HG 007-635

Hacona V-type — przemysłowa zgrzewarka próżniowa biaktywna

Zgrzewarka próżniowa Hacona V-420 HV pochodzi z serii V-type — przemysłowej linii maszyn do zgrzewania z funkcją próżni, zaprojektowanej do intensywnej pracy w wymagających środowiskach produkcyjnych. Seria V-type dostępna jest w siedmiu szerokościach belki: od 420 do 2520 mm.

Model V-420 HV wyposażony jest w moduł próżniowy wysokopojemnościowy BiActive (tylko próżnia, 100 m³/h), biaktywną belkę zgrzewającą 8 mm oraz dotykowy panel HMI 5.4″ z systemem ACC (Active Cycle Control).

Maszyna przeznaczona jest do intensywnych warunków przemysłowych — brudnych, zakurzonych, wilgotnych środowisk produkcyjnych (stopień ochrony IP31).

Regulowane cykle pracy

Maszyna oferuje pełną konfigurowalność cykli roboczych, dostosowaną do różnych wymagań pakowania:

• Tylko zgrzewanie — standardowe uszczelnienie bez modyfikacji atmosfery
• Próżnia + zgrzewanie — szybkie pakowanie próżniowe 100 m³/h (ten model)
• Programy własne klienta — możliwość zaprogramowania indywidualnych sekwencji cykli

Model V-420 HV obsługuje wyłącznie próżnię — brak opcji dozowania gazu.

Zalety maszyny

• ✅ Doskonała do warunków przemysłowych (kurz, brud, wilgoć)
• ✅ Bardzo wysoki nacisk zgrzewania — ponad 20 N/cm²
• ✅ Bardzo szybki cykl roboczy
• ✅ Mała wymagana przestrzeń robocza
• ✅ Niskie zużycie energii
• ✅ Biaktywna belka zgrzewająca 8 mm — najwyższa jakość szwu
• ✅ Dotykowy wyświetlacz HMI 5.4″ z cyfrowym sterowaniem
• ✅ Intuicyjny, wielojęzyczny system menu
• ✅ Wielopoziomowy system bezpieczeństwa
• ✅ Listwa zgrzewająca domykana pneumatycznie
• ✅ Automatyczny lub ręczny cykl pracy do wyboru
• ✅ Pneumatyczny filtr powietrza na doprowadzeniu sprężonego powietrza

Wykończenie obudowy

Zgrzewarka Hacona V-type dostępna jest w dwóch wersjach wykończenia:

• 🟠 Orange (Pomarańczowa) — wersja standardowa dla ogólnego przemysłu, produkcji i logistyki. Obudowa w charakterystycznym pomarańczowym kolorze Hacona.
• ⬜ INOX (Nierdzewna) — wersja w stali nierdzewnej dla branż spożywczych, farmaceutycznych i medycznych, gdzie wymagane są podwyższone standardy higieny i łatwość czyszczenia.

Model V-420 HV (kod HG 007-635) to wersja Orange.

Funkcje bezpieczeństwa

Maszyna wyposażona jest w wielopoziomowy system bezpieczeństwa spełniający wymagania norm EU:

• 🔒 Ochrona przed przytrzaśnięciem — zabezpieczenie pneumatyczne listwy zgrzewającej
• 🔒 Start oburęczny — uruchomienie cyklu wymaga użycia obu rąk operatora
• 🔒 Wyłącznik krańcowy regulacji wysokości — zapobiega nieprawidłowej pracy masztu
• 🔒 Wyłącznik awaryjny (STOP) — natychmiastowe zatrzymanie wszystkich funkcji
• 🔒 Ochrona przed zerwaniem drutu grzejnego — automatyczna diagnostyka listwy

Urządzenie spełnia normy: EN 61340 (ESD), DIN EN ISO 11607-1/2:2014 (opakowania medyczne i sterylne).

Technologia MSB — modularna belka zgrzewająca

Technologia MSB (Modular Sealing Bar) umożliwia wymianę belki zgrzewającej w ciągu kilku minut — bez zatrzymywania produkcji. Wszystkie ustawienia temperatury, czasu i ciśnienia automatycznie dostosowują się do nowej szerokości belki.

System MSB obejmuje jeden przemysłowy moduł zgrzewający z siedmioma wymiennymi szerokościami belki: 420, 620, 820, 1020, 1320, 1520 i 2520 mm. Wymienioną belkę można serwisować równolegle, nie przerywając pakowania.

System SMPS z technologią DTM

Moduł grzewczy wyposażony jest w zasilacz SMPS (Switched Mode Power Supply) z technologią DTM (Digital Temperature Management). System DTM zapewnia stałą, precyzyjną kontrolę temperatury zgrzewania niezależnie od wahań napięcia sieciowego i zmian obciążenia.

Dzięki cyfrowej regulacji temperatury każdy szew jest wykonywany w identycznych, powtarzalnych warunkach termicznych — co jest kluczowe w zastosowaniach przemysłowych, medycznych i farmaceutycznych.

System ACC — aktywna kontrola cyklu

System ACC (Active Cycle Control) umożliwia niezależne ustawianie każdego parametru — zgrzewania, odsysania próżni i nadmuchu powietrza. Dzięki ACC każdy cykl zgrzewania jest walidowany (kwalifikowany).

Potwierdzone, walidowane zgrzewanie

ACC gwarantuje trzy stałe parametry każdego szwu:

• 📊 Stała temperatura zgrzewania — precyzyjna kontrola DTM
• ⏱ Stały czas zgrzewania — programowalny czas i ciśnienie
• 💪 Stałe ciśnienie zgrzewania — ponad 20 N/cm² pneumatycznie

Spełnia wymagania DIN EN ISO 11607-1/2:2014 dla walidowanych procesów pakowania sterylnych wyrobów medycznych.

Technologie zastosowane w serii V-type (DIGITAL sterowanie temp. · VACUUM+GAS dysza · ELECTRIC pedał · PNEUMATIC listwa · EN 61340 ESD · DIN EN ISO 11607-1/2:2014)

Biaktywna belka zgrzewająca — technologia BiActive

Standardowa belka serii V-type to belka biaktywna (BiActive) o szerokości szwu 8 mm. Grzeje folię jednocześnie z obu stron, zapewniając:

• Równomierny, estetyczny szew na wszystkich typach folii
• Wyższą wytrzymałość zgrzeiny na rozciąganie
• Możliwość zgrzewania grubszych laminatów (do 1000 µm łącznie)
• Spełnienie norm opakowań medycznych i spożywczych

Wysokopojemnościowy moduł próżniowy (100 m³/h)

Pompa próżniowa o przepływie 100 m³/h zapewnia ekspresowe odpowietrzanie:

• ⚡ Błyskawiczne cykle pakowania — bardzo krótki czas odsysania
• 📦 Duże gabaryty produktów — szybkie odpowietrzanie dużych opakowań
• 🏭 Linie produkcyjne high-speed — minimalne przestoje

Model V-420 HV (HG 007-635) obsługuje wyłącznie cykl próżni — brak funkcji dozowania gazu ochronnego.

Pakowanie próżniowe

Idealne do redukcji objętości i kosztów magazynowania:

• 🛋️ Materace, poduszki, kołdry, tekstylia, pluszaki
• 🧽 Piany przemysłowe i miękkie produkty
• 📦 Stabilizacja do transportu
• 🥫 Żywność — folia PA/PE (próżnia)

Moduł próżniowy: przepływ 100 m³/h, podciśnienie do 850 mbar.

Seria V-type — dostępne modele zgrzewarek (7 szerokości)

Dane jednostki zgrzewarki. Pełna maszyna V-420 HV z modułem próżniowym: 2500 W, 230V/50Hz, wymiary 340×570×670 mm.

Materiały do zgrzewania

Hacona V-type przeznaczona jest do zgrzewania wszystkich termozgrzewalnych folii z warstwą uszczelniającą:

• PE — polietylen (jednostronny i laminowany)
• PP — polipropylen
• PET/PE — laminaty poliestrowo-polietylenowe
• PET/Aluminium/PE — laminaty z barierą aluminiową
• Papier/PE — papier powlekany polietylenem
• Inne laminaty wielowarstwowe — z dowolną zgrzewalną warstwą wewnętrzną

Szczególnie polecana do folii PA/PE (poliamidowej) stosowanej w pakowaniu próżniowym żywności.
