Hacona V-620 Zgrzewarka impulsowa próżniowa 620 mm BiActive BN Big Nozzle HG 004-314

Hacona V-type — przemysłowa zgrzewarka próżniowa z dyszą Big Nozzle

Zgrzewarka próżniowa Hacona V-620 BN pochodzi z serii V-type — przemysłowej linii maszyn do zgrzewania z funkcją próżni, zaprojektowanej do intensywnej pracy w wymagających środowiskach produkcyjnych. Seria V-type dostępna jest w siedmiu szerokościach belki: od 420 do 2520 mm.

Model V-620 BN wyposażony jest w system Big Nozzle (duża dysza próżniowa) do podłączenia zewnętrznej pompy próżni (do 300 m³/h), zintegrowany moduł gazu MAP, biaktywną belkę zgrzewającą 8 mm oraz dotykowy panel HMI 5.4″ z systemem ACC (Active Cycle Control).

Maszyna przeznaczona jest do intensywnych warunków przemysłowych — brudnych, zakurzonych, wilgotnych środowisk produkcyjnych (stopień ochrony IP31).

Regulowane cykle pracy

Maszyna oferuje pełną konfigurowalność cykli roboczych, dostosowaną do różnych wymagań pakowania:

• Tylko zgrzewanie — standardowe uszczelnienie bez modyfikacji atmosfery
• Próżnia + zgrzewanie — szybkie pakowanie próżniowe (wydajność zależna od zewnętrznej pompy, do 300 m³/h)
• Próżnia + gaz + zgrzewanie — pakowanie MAP (atmosfera ochronna) (ten model)
• Programy własne klienta — możliwość zaprogramowania indywidualnych sekwencji cykli

Model V-620 BN (HG 004-314) obsługuje pełny cykl MAP — próżnia przez dyszę zewnętrzną + dozowanie gazu ochronnego.

Zalety maszyny

• ✅ Doskonała do warunków przemysłowych (kurz, brud, wilgoć)
• ✅ Bardzo wysoki nacisk zgrzewania — ponad 20 N/cm²
• ✅ Bardzo szybki cykl roboczy
• ✅ Mała wymagana przestrzeń robocza
• ✅ Niskie zużycie energii
• ✅ Biaktywna belka zgrzewająca 8 mm — najwyższa jakość szwu
• ✅ Dotykowy wyświetlacz HMI 5.4″ z cyfrowym sterowaniem
• ✅ Intuicyjny, wielojęzyczny system menu
• ✅ Wielopoziomowy system bezpieczeństwa
• ✅ Listwa zgrzewająca domykana pneumatycznie
• ✅ Automatyczny lub ręczny cykl pracy do wyboru
• ✅ Pneumatyczny filtr powietrza na doprowadzeniu sprężonego powietrza

Wykończenie obudowy

Zgrzewarka Hacona V-type dostępna jest w dwóch wersjach wykończenia:

• 🟠 Orange (Pomarańczowa) — wersja standardowa dla ogólnego przemysłu, produkcji i logistyki. Obudowa w charakterystycznym pomarańczowym kolorze Hacona.
• ⬜ INOX (Nierdzewna) — wersja w stali nierdzewnej dla branż spożywczych, farmaceutycznych i medycznych, gdzie wymagane są podwyższone standardy higieny i łatwość czyszczenia.

Model V-620 BN (kod HG 004-314) to wersja Orange.

Funkcje bezpieczeństwa

Maszyna wyposażona jest w wielopoziomowy system bezpieczeństwa spełniający wymagania norm EU:

• 🔒 Ochrona przed przytrzaśnięciem — zabezpieczenie pneumatyczne listwy zgrzewającej
• 🔒 Start oburęczny — uruchomienie cyklu wymaga użycia obu rąk operatora
• 🔒 Wyłącznik krańcowy regulacji wysokości — zapobiega nieprawidłowej pracy masztu
• 🔒 Wyłącznik awaryjny (STOP) — natychmiastowe zatrzymanie wszystkich funkcji
• 🔒 Ochrona przed zerwaniem drutu grzejnego — automatyczna diagnostyka listwy

Urządzenie spełnia normy: EN 61340 (ESD), DIN EN ISO 11607-1/2:2014 (opakowania medyczne i sterylne).

Technologia MSB — modularna belka zgrzewająca

Technologia MSB (Modular Sealing Bar) umożliwia wymianę belki zgrzewającej w ciągu kilku minut — bez zatrzymywania produkcji. Wszystkie ustawienia temperatury, czasu i ciśnienia automatycznie dostosowują się do nowej szerokości belki.

System MSB obejmuje jeden przemysłowy moduł zgrzewający z siedmioma wymiennymi szerokościami belki: 420, 620, 820, 1020, 1320, 1520 i 2520 mm. Wymienioną belkę można serwisować równolegle, nie przerywając pakowania.

System SMPS z technologią DTM

Moduł grzewczy wyposażony jest w zasilacz SMPS (Switched Mode Power Supply) z technologią DTM (Digital Temperature Management). System DTM zapewnia stałą, precyzyjną kontrolę temperatury zgrzewania niezależnie od wahań napięcia sieciowego i zmian obciążenia.

Dzięki cyfrowej regulacji temperatury każdy szew jest wykonywany w identycznych, powtarzalnych warunkach termicznych — co jest kluczowe w zastosowaniach przemysłowych, medycznych i farmaceutycznych.

System ACC — aktywna kontrola cyklu

System ACC (Active Cycle Control) umożliwia niezależne ustawianie każdego parametru — zgrzewania, odsysania próżni i nadmuchu powietrza. Dzięki ACC każdy cykl zgrzewania jest walidowany (kwalifikowany).

Potwierdzone, walidowane zgrzewanie

ACC gwarantuje trzy stałe parametry każdego szwu:

• 📊 Stała temperatura zgrzewania — precyzyjna kontrola DTM
• ⏱ Stały czas zgrzewania — programowalny czas i ciśnienie
• 💪 Stałe ciśnienie zgrzewania — ponad 20 N/cm² pneumatycznie

Spełnia wymagania DIN EN ISO 11607-1/2:2014 dla walidowanych procesów pakowania sterylnych wyrobów medycznych.

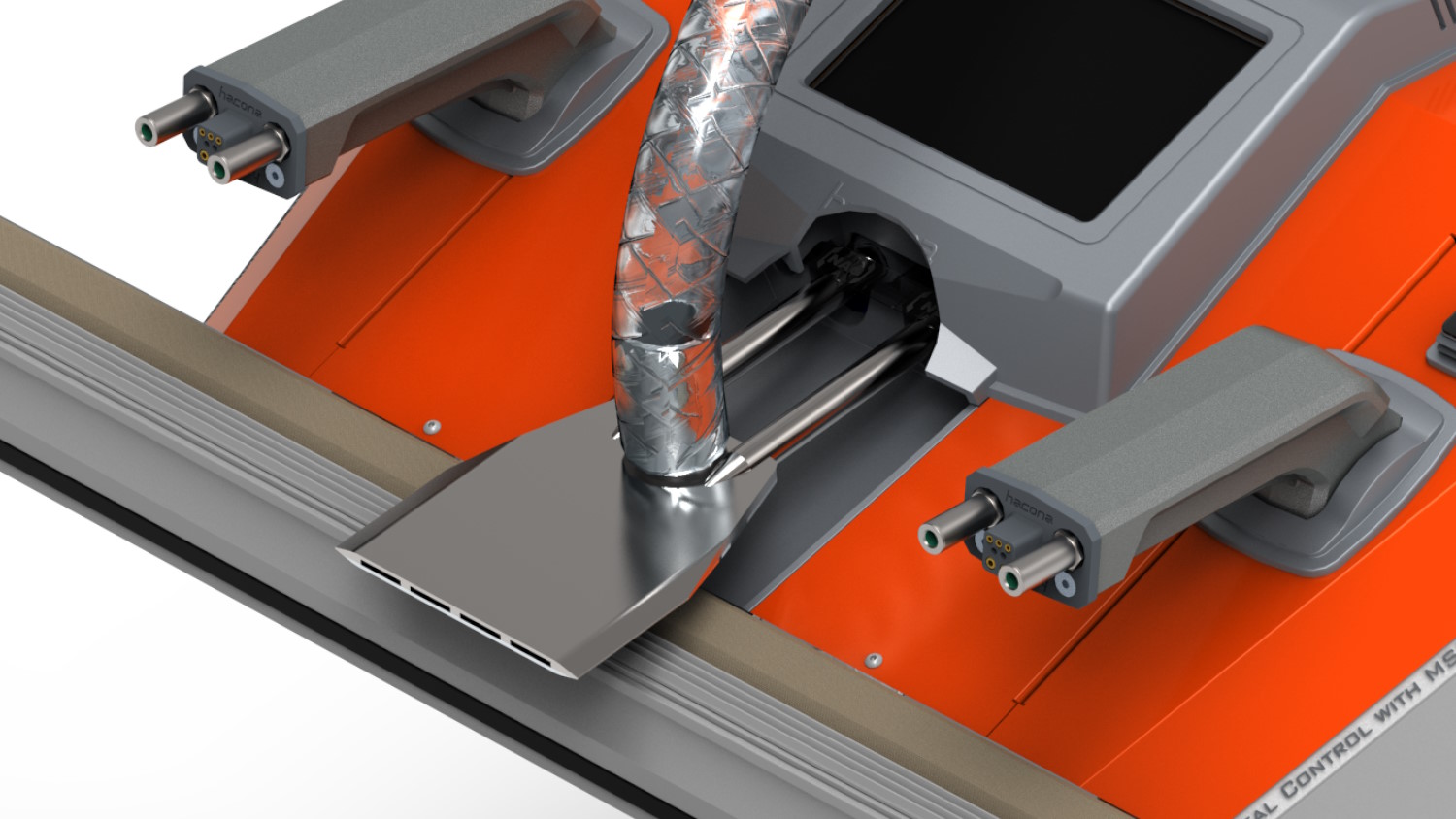

System Big Nozzle — dysza do zewnętrznej pompy próżni

Model V-620 BN wyposażony jest w dużą dyszę próżniową (Big Nozzle) — rozwiązanie przeznaczone do zakładów, które dysponują centralną instalacją próżniową lub dużą zewnętrzną pompą próżni.

Dzięki systemowi BN możliwe jest osiągnięcie bardzo wysokiej wydajności próżniowania — niedostępnej dla maszyn z pompą wbudowaną:

• ⚡ Do 300 m³/h — wydajność zależna od podłączonej zewnętrznej pompy
• 📦 Bardzo duże opakowania — szybkie odpowietrzanie dużych worków przemysłowych
• 🏭 Instalacje centralne — integracja z istniejącą infrastrukturą próżniową zakładu
• 🔧 Elastyczna konfiguracja — dostosowanie do różnych typów i rozmiarów pomp

⚠️ Uwaga: Do pracy maszyna wymaga podłączenia zewnętrznej pompy próżni lub centralnej instalacji próżniowej — pompa nie jest wliczona w zestaw. Czas i poziom próżni regulowane są cyfrowo przez panel HMI.

Zintegrowany moduł gazu MAP

Model V-620 BN wyposażony jest w zintegrowany moduł gazu (MAP — Modified Atmosphere Packaging). Umożliwia on wpuszczenie dowolnego gazu ochronnego do opakowania po fazie próżniowania:

• 🌿 Azot (N₂) — hamuje utlenianie, przedłuża trwałość
• 💨 CO₂ — działanie antybakteryjne
• 🔬 Mieszanki gazowe — dowolna kompozycja MAP

Podłączenie gazu: przewód 6 mm, maksymalne ciśnienie wejściowe 6 bar. Poziom nadmuchu gazu regulowany cyfrowo przez HMI.

Seria V-type — dostępne modele zgrzewarek (7 szerokości)

Dane jednostki zgrzewarki. Pełna maszyna V-620 BN z modułem próżni i gazu: 2500 W, 230V/50Hz, wymiary 340×570×670 mm.

Materiały do zgrzewania

Hacona V-type przeznaczona jest do zgrzewania wszystkich termozgrzewalnych folii z warstwą uszczelniającą:

• PE — polietylen (jednostronny i laminowany)
• PP — polipropylen
• PET/PE — laminaty poliestrowo-polietylenowe
• PET/Aluminium/PE — laminaty z barierą aluminiową
• Papier/PE — papier powlekany polietylenem
• Inne laminaty wielowarstwowe — z dowolną zgrzewalną warstwą wewnętrzną

Szczególnie polecana do folii PA/PE (poliamidowej) stosowanej w pakowaniu próżniowym żywności.
