Automatyczna zaklejarka do kartonów AUTO TAPE 50CF

Opis

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF to maszyna przeznaczona do integracji z w pełni automatycznymi liniami pakującymi. Po ustawieniu odpowiedniego formatu urządzenie samodzielnie przejmuje karton, zamyka cztery górne klapy oraz zakleja górną i dolną część opakowania taśmą samoprzylepną.

AUTO TAPE 50CF została zaprojektowana do pracy z kartonami typu amerykańskiego o powtarzalnych wymiarach. Operator ustawia maszynę przed rozpoczęciem danej partii, natomiast kolejne kartony o tym samym formacie mogą być obsługiwane automatycznie bez stałej obecności operatora.

Maszyna obsługuje kartony od 200 × 150 × 120 mm do 600 × 500 × 500 mm i o masie do 30 kg. Prędkość transportu wynosi 19 m/min, a wydajność zaklejania sięga 8–10 kartonów na minutę.

Dwa boczne pasy napędowe stabilnie prowadzą karton przez strefę roboczą, a pneumatyczny system automatycznie składa cztery górne klapy przed aplikacją taśmy.

Jak działa automatyczna zaklejarka AUTO TAPE 50CF?

Przed rozpoczęciem danej serii operator ustawia maszynę odpowiednio do wysokości i szerokości kartonów.

Po wykonaniu konfiguracji cały proces może przebiegać automatycznie:

• karton trafia na przenośnik wejściowy,
• dwa boczne pasy przejmują i centrują opakowanie,
• karton zostaje przesunięty do sekcji zamykania,
• pneumatyczny mechanizm składa cztery górne klapy,
• karton przechodzi przez głowice zaklejające,
• górna głowica nakłada taśmę na górną część opakowania,
• dolna głowica jednocześnie zakleja spód,
• taśma zostaje odcięta,
• gotowy karton trafia na przenośnik wyjściowy.

Maszyna może dzięki temu pracować jako element zautomatyzowanego ciągu pakującego.

Automatyczna praca bez stałego operatora

AUTO TAPE 50CF została przygotowana do pracy na całkowicie automatycznych liniach pakujących.

Operator jest potrzebny przede wszystkim do:

• ustawienia maszyny przed zmianą formatu,
• przygotowania parametrów nowej serii,
• uzupełniania materiałów eksploatacyjnych,
• kontroli i obsługi technicznej.

Podczas seryjnej pracy z kartonami o tych samych wymiarach urządzenie może realizować zamykanie klap i zaklejanie bez stałej obsługi operatora.

Rozwiązanie dobrze odpowiada liniom, w których wcześniejsze urządzenia automatycznie dostarczają napełnione kartony do strefy zamykania.

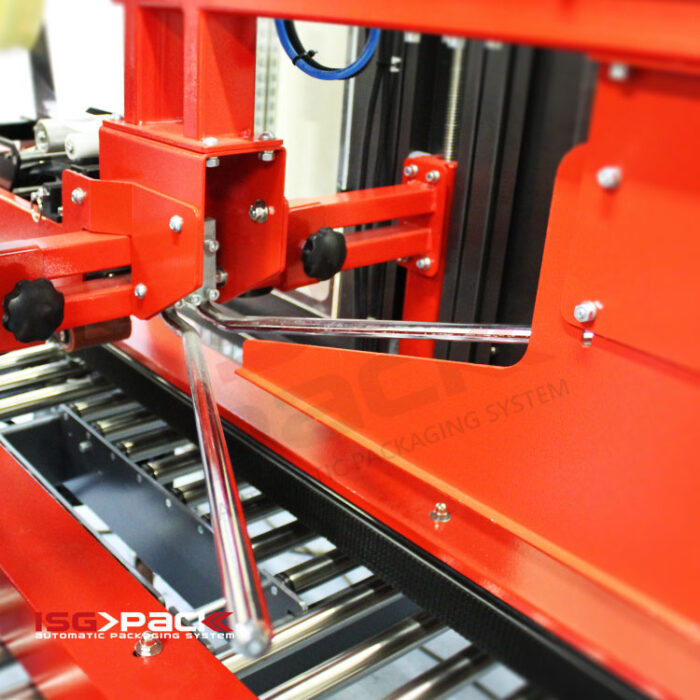

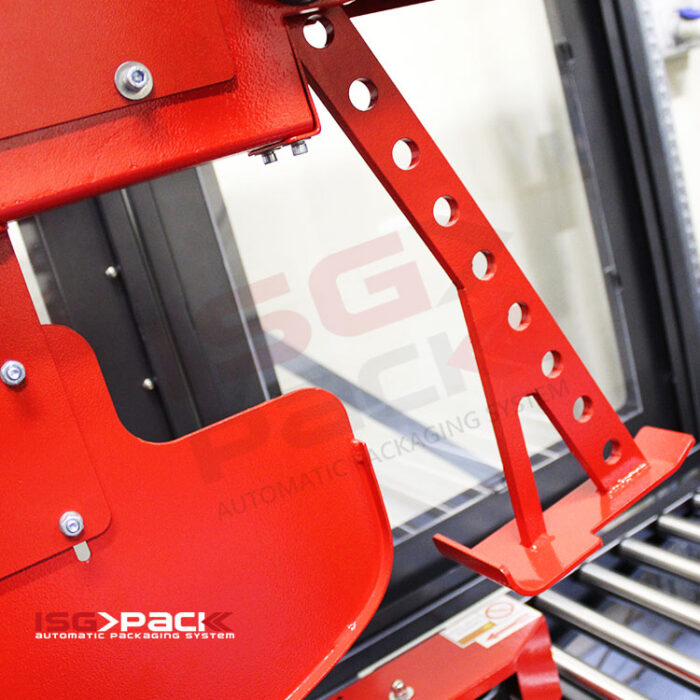

Automatyczne zamykanie czterech górnych klap

Jedną z najważniejszych funkcji AUTO TAPE 50CF jest automatyczne składanie wszystkich czterech górnych klap kartonu.

Pneumatyczny system zamykający przygotowuje karton przed przejściem przez głowicę zaklejającą.

Maszyna przejmuje więc etap, który w prostszych półautomatycznych zaklejarkach musi wykonać operator.

Automatyczne zamykanie klap pozwala:

• ograniczyć ręczną obsługę kartonu,
• zintegrować zaklejarkę z linią automatyczną,
• utrzymać powtarzalny sposób przygotowania opakowania,
• płynnie przekazywać kolejne kartony do głowic zaklejających.

Zaklejanie góry i dołu podczas jednego przejścia

AUTO TAPE 50CF posiada górną oraz dolną głowicę zaklejającą.

Podczas jednego przejścia kartonu maszyna wykonuje dwa zamknięcia:

górnej części kartonu

oraz:

spodu kartonu.

Nie ma potrzeby odwracania opakowania ani wykonywania drugiego cyklu.

Po opuszczeniu maszyny karton ma zaklejone obie główne linie zamknięcia.

Ręczne ustawianie formatu kartonu

AUTO TAPE 50CF jest maszyną automatyczną, ale nie jest modelem samodopasowującym się do każdego kolejnego kartonu.

Wymiar ustawia się:

ręcznie przed rozpoczęciem danej serii.

Maszyna najlepiej sprawdza się więc wtedy, gdy kolejne kartony mają takie same wymiary.

Po ustawieniu formatu urządzenie może automatycznie obsługiwać całą partię bez konieczności ponownej regulacji pomiędzy poszczególnymi kartonami.

Przy zmianie wymiaru operator dostosowuje zaklejarkę do nowej partii.

Regulacja z obu stron maszyny

System regulacji kartonu jest dostępny po prawej i lewej stronie urządzenia.

Ułatwia to konfigurację maszyny niezależnie od sposobu ustawienia jej w linii oraz dostępnej przestrzeni roboczej.

Po prawidłowym ustawieniu szerokości i wysokości maszyna jest gotowa do automatycznej obsługi kartonów o zadanym formacie.

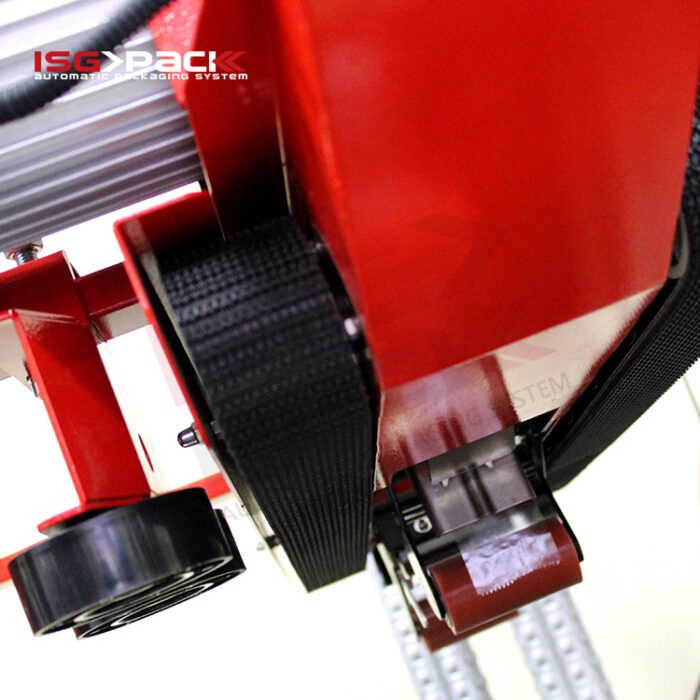

Dwa boczne pasy transportowe

AUTO TAPE 50CF wykorzystuje:

dwa boczne pasy napędowe.

Pasy chwytają karton po obu stronach i transportują go przez strefę zamykania oraz zaklejania.

System pomaga:

• utrzymać karton w osi,
• stabilizować opakowanie,
• zachować równomierny przesuw,
• prawidłowo ustawić karton względem urządzenia zamykającego klapy,
• prowadzić opakowanie przez głowice zaklejające.

Boczne pasy umożliwiają ciągłą pracę urządzenia w automatycznej linii.

Prędkość transportu 19 m/min

Prędkość przesuwu kartonów wynosi:

19 m/min.

Stała prędkość transportu pomaga utrzymać powtarzalny cykl przy kolejnych opakowaniach.

Po przejęciu kartonu pasy prowadzą go przez cały proces zamykania i aplikacji taśmy.

Wydajność do 8–10 kartonów na minutę

AUTO TAPE 50CF osiąga wydajność:

do 8–10 kartonów/min.

Rzeczywista wydajność zależy między innymi od:

• wymiarów kartonu,
• długości opakowania,
• organizacji linii,
• odstępów między kartonami,
• urządzeń współpracujących przed i za zaklejarką.

Przy automatycznej linii ważne jest odpowiednie zsynchronizowanie przepływu kartonów z pozostałymi urządzeniami.

Kartony od 200 × 150 × 120 mm

Minimalny obsługiwany format wynosi:

200 mm długości × 150 mm szerokości × 120 mm wysokości.

Parametr należy uwzględnić przy projektowaniu linii dla niewielkich opakowań.

Maksymalny karton 600 × 500 × 500 mm

Maksymalny obsługiwany format wynosi:

600 mm długości × 500 mm szerokości × 500 mm wysokości.

AUTO TAPE 50CF może dzięki temu obsługiwać szeroki zakres standardowych kartonów zbiorczych i wysyłkowych.

Maksymalna masa kartonu 30 kg

Maksymalna masa obsługiwanego kartonu wynosi:

30 kg.

Parametr należy uwzględnić szczególnie przy większych kartonach i cięższych produktach.

Zachowanie dopuszczalnego obciążenia ma znaczenie dla prawidłowego transportu kartonu przez boczne pasy oraz pracy całego układu.

Kartony typu amerykańskiego

AUTO TAPE 50CF została zaprojektowana do:

kartonów klapowych typu amerykańskiego.

Maszyna automatycznie składa cztery górne klapy takiego opakowania i prowadzi je do głowic zaklejających.

Model jest przeznaczony przede wszystkim do kartonów o stałym, powtarzalnym formacie w ramach aktualnej partii.

Taśmy Kraft, PP i PVC

Zaklejarka może pracować z taśmami samoprzylepnymi:

• Kraft,
• polipropylenowymi PP,
• PVC.

Pozwala to dobrać materiał do rodzaju opakowania oraz wymagań związanych z transportem i magazynowaniem.

Głowice zaklejające 50–75 mm

Standardowe głowice współpracują z taśmami o szerokości:

50–75 mm.

Głowice odpowiadają za:

• prowadzenie taśmy,
• aplikację materiału na karton,
• docisk,
• odcięcie taśmy po wykonaniu zamknięcia.

Maszyna posiada głowicę górną oraz dolną.

Rolki taśmy do 990 m

Dla taśm o szerokości 50 i 75 mm można stosować rolki o długości do:

990 m.

Duży nawój pozwala ograniczyć częstotliwość wymiany materiału podczas pracy z większą liczbą kartonów.

Czujniki końca taśmy

AUTO TAPE 50CF posiada system wykrywania końca taśmy samoprzylepnej.

Czujnik umożliwia kontrolę dostępności materiału i przekazanie informacji do układu sterującego.

Ma to szczególne znaczenie w maszynie pracującej automatycznie bez stałego nadzoru operatora.

Czujniki zerwania taśmy

Maszyna kontroluje również możliwość zerwania taśmy podczas pracy.

Czujniki wykrywają nieprawidłowość, a informacja jest obsługiwana przez układ PLC.

System pozwala szybciej wykryć sytuację, w której karton mógłby opuścić maszynę bez prawidłowo wykonanego zaklejenia.

Sterowanie PLC

AUTO TAPE 50CF posiada panel sterowania z PLC.

Układ odpowiada między innymi za kontrolowanie funkcji maszyny oraz obsługę sygnałów pochodzących z czujników taśmy.

Sterowanie PLC ułatwia integrację zaklejarki jako elementu automatycznej linii pakującej.

Sygnalizacja alarmowa

Maszyna posiada świetlny sygnalizator alarmowy.

Informuje on o stanach wymagających uwagi i ułatwia szybką identyfikację problemu w zautomatyzowanym ciągu produkcyjnym.

W połączeniu z czujnikami końca i zerwania taśmy poprawia kontrolę nad pracą stanowiska.

Przenośnik rolkowy na wejściu

AUTO TAPE 50CF posiada rolki wejściowe.

Pozwalają one płynnie przekazywać karton z wcześniejszego urządzenia lub przenośnika do właściwej strefy maszyny.

Przy integracji z linią automatyczną sekcja wejściowa ułatwia zachowanie ciągłego przepływu opakowań.

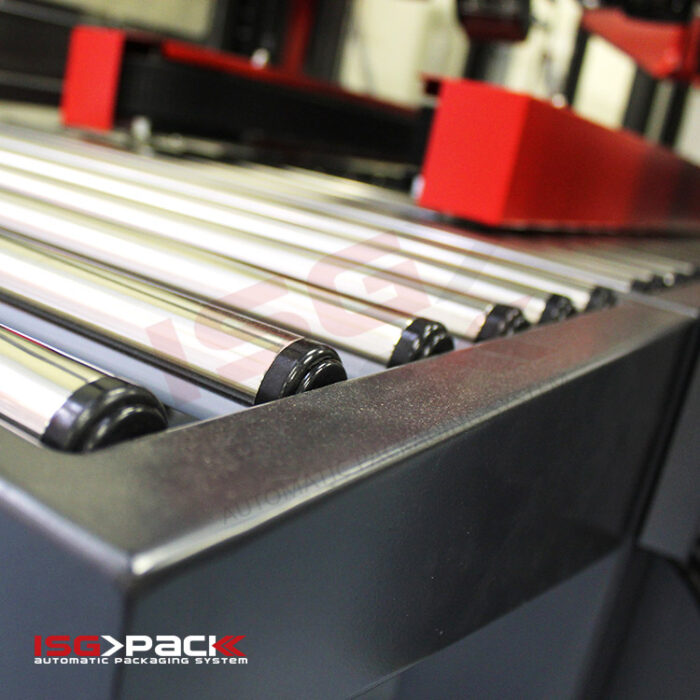

Przenośnik rolkowy na wyjściu

Po zaklejeniu karton trafia na rolki wyjściowe.

Stamtąd może zostać skierowany do:

• następnej maszyny,
• systemu transportowego,
• strefy etykietowania,
• paletyzacji,
• dalszego etapu procesu logistycznego.

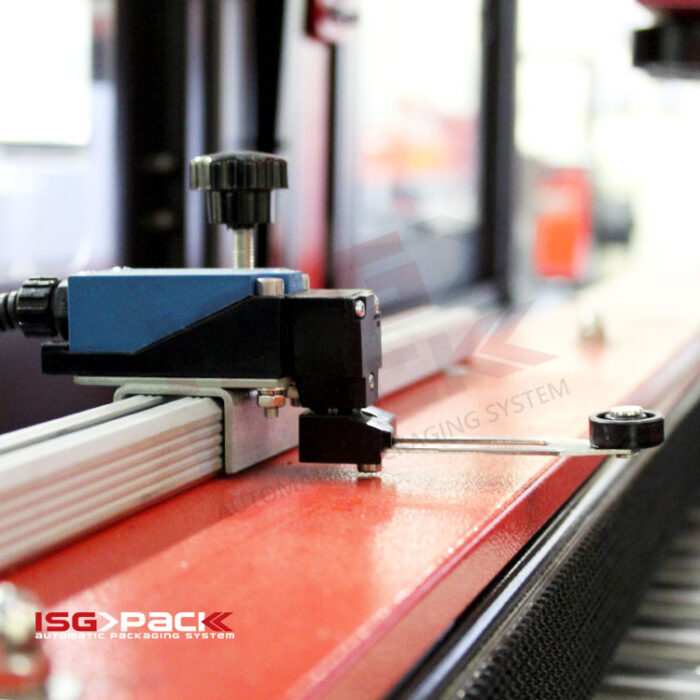

Opcjonalny system centrowania i taktowania kartonów

Zamiast standardowej sekcji wejściowej AUTO TAPE 50CF może zostać wyposażona w automatyczny system centrowania i taktowania.

Układ wykorzystuje czujniki do kontroli kartonów na przenośniku i pomaga:

• prawidłowo ustawić opakowania,
• wprowadzać je do zaklejarki w regularnych odstępach,
• uporządkować przepływ kartonów,
• ograniczyć możliwość niewłaściwego podania produktu.

Rozwiązanie może być przydatne przy integracji maszyny z szybszymi automatycznymi liniami pakującymi.

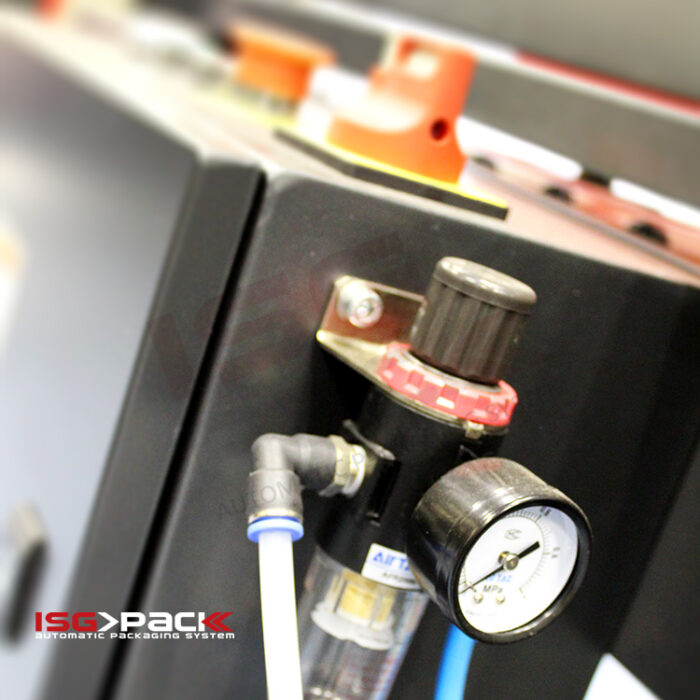

Pneumatyczny system zamykania klap

Mechanizm zamykający górne klapy wykorzystuje sprężone powietrze.

Nominalne ciśnienie robocze wynosi:

6 bar.

Maszyna wymaga więc zarówno przyłącza elektrycznego, jak i pneumatycznego.

Zużycie powietrza 7 Nl/min

Deklarowane zużycie sprężonego powietrza wynosi:

7 Nl/min.

Parametr należy uwzględnić przy przygotowaniu instalacji pneumatycznej dla stanowiska.

Zasilanie 380 V 3 Ph

AUTO TAPE 50CF wykorzystuje zasilanie:

380 V, 3 fazy, 50/60 Hz.

Moc zainstalowana wynosi:

0,40 kW.

Parametry zasilania należy uwzględnić podczas projektowania stanowiska oraz integracji z linią.

Wysokość robocza 660–860 mm

Wysokość powierzchni roboczej można ustawić w zakresie:

660–860 mm.

Umożliwia to dopasowanie maszyny do wysokości przenośników oraz innych urządzeń pracujących w tej samej linii.

Temperatura pracy 0–40°C

Zakres temperatury otoczenia przewidziany dla pracy urządzenia wynosi:

0–40°C.

Maszynę należy instalować w warunkach odpowiadających wymaganiom eksploatacyjnym.

Wilgotność otoczenia

Producent przewiduje pracę przy wilgotności:

≤ 90%.

Parametr należy uwzględnić podczas wyboru miejsca instalacji.

Stopień ochrony IP54

Elementy elektryczne urządzenia posiadają stopień ochrony:

IP54.

Parametr określa klasę ochrony przewidzianą dla wyposażenia elektrycznego maszyny.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Wartość należy uwzględnić podczas projektowania stanowiska.

Wyłącznik awaryjny

AUTO TAPE 50CF posiada awaryjny przycisk zatrzymania zgodny z wymaganiami CE.

Pozwala on natychmiast zatrzymać urządzenie w sytuacji wymagającej przerwania pracy.

Specyfikacja techniczna AUTO TAPE 50CF

Parametr	AUTO TAPE 50CF
Typ urządzenia	automatyczna zaklejarka do kartonów
Przeznaczenie	automatyczne linie pakujące
Obsługa operatora podczas cyklu	niewymagana
Regulacja formatu	ręczna, dla stałego formatu
Zamykanie górnych klap	automatyczne, 4 klapy
Zaklejanie	góra i dół
Typ kartonów	amerykańskie
Minimalny format kartonu	200 × 150 × 120 mm
Maksymalny format kartonu	600 × 500 × 500 mm
Maksymalna masa kartonu	30 kg
Wydajność	do 8–10 kartonów/min
Prędkość transportu	19 m/min
System transportu	2 boczne pasy
Obsługiwane taśmy	Kraft / PP / PVC
Standardowe głowice	50–75 mm
Maksymalna długość rolki	990 m
Czujnik końca taśmy	tak
Czujnik zerwania taśmy	tak
Sterowanie PLC	tak
Sygnalizacja alarmowa	tak
Rolki wejściowe	tak
Rolki wyjściowe	tak
Wysokość robocza	660–860 mm
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	0,40 kW
Ciśnienie powietrza	6 bar
Zużycie powietrza	7 Nl/min
Temperatura pracy	0–40°C
Maksymalna wilgotność	≤ 90%
Stopień ochrony	IP54
Maksymalny poziom hałasu	≤ 75 dB
Wymiary L × W × H	2536 × 1021 × 1953–2153 mm
Masa netto	280 kg
Wyłącznik awaryjny	tak

Wymiary AUTO TAPE 50CF

Wymiary maszyny wynoszą:

2536 × 1021 × 1953–2153 mm.

Przy planowaniu instalacji należy uwzględnić również przestrzeń potrzebną do bezpiecznego dostępu serwisowego oraz połączenia maszyny z przenośnikami znajdującymi się przed i za zaklejarką.

Masa netto 280 kg

Masa netto AUTO TAPE 50CF wynosi:

280 kg.

Parametr należy uwzględnić podczas przygotowania miejsca montażu oraz transportowania urządzenia.

AUTO TAPE 50CF a zaklejarka półautomatyczna

W półautomatycznej zaklejarce operator zazwyczaj przygotowuje górne klapy i ręcznie wprowadza każdy karton do urządzenia.

AUTO TAPE 50CF została przygotowana do pracy bez operatora podczas normalnego cyklu.

Maszyna automatycznie:

• przyjmuje karton,
• zamyka cztery górne klapy,
• transportuje opakowanie,
• zakleja górę,
• zakleja dół,
• przekazuje karton dalej.

Operator jest potrzebny przede wszystkim podczas ustawiania nowego formatu i czynności obsługowych.

AUTO TAPE 50CF a zaklejarka samodopasowująca

AUTO TAPE 50CF pracuje automatycznie, ale obsługuje stały format kartonu w ramach aktualnej serii.

Nie należy więc utożsamiać jej z zaklejarką automatycznie zmieniającą ustawienia dla każdego kolejnego rozmiaru opakowania.

Jeżeli formaty kartonów zmieniają się pomiędzy kolejnymi sztukami, odpowiedniejszą konstrukcję stanowi maszyna samodopasowująca się do zmiennego formatu.

AUTO TAPE 50CF została natomiast zoptymalizowana do automatycznej pracy z seriami jednakowych kartonów.

Wersja ze stali nierdzewnej

AUTO TAPE 50CF dostępna jest również w wariancie:

AUTO TAPE 50 CF SS.

Wersja ta zachowuje automatyczny system zamykania klap i zaklejania, a konstrukcję wykonano ze stali nierdzewnej.

Możliwość wykonania maszyny na zamówienie

Dostępne są również wersje o wymiarach dostosowanych do określonych wymagań.

Pozwala to uwzględnić nietypową konfigurację linii lub specyficzne wymiary obsługiwanych kartonów.

Zastosowanie AUTO TAPE 50CF

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF może znaleźć zastosowanie w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• centrach dystrybucyjnych,
• przedsiębiorstwach konfekcjonujących,
• magazynach wysyłkowych,
• liniach obsługujących seryjnie kartony jednego formatu.

Gdzie sprawdzi się automatyczna zaklejarka do kartonów AUTO TAPE 50CF?

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF sprawdzi się przede wszystkim w procesach, w których kartony o jednakowym formacie są podawane automatycznie i wymagają zamknięcia czterech górnych klap oraz zaklejenia góry i dołu bez udziału operatora.

Zakres kartonów od 200 × 150 × 120 mm do 600 × 500 × 500 mm, maksymalna masa 30 kg, prędkość transportu 19 m/min i wydajność do 8–10 kartonów na minutę pozwalają wykorzystać urządzenie jako element kompletnej automatycznej linii pakującej.

Pneumatyczny system zamykania klap, dwa boczne pasy, sterowanie PLC oraz czujniki końca i zerwania taśmy zapewniają automatyczną obsługę kolejnych kartonów w ramach ustawionej serii.
