Automatyczna zaklejarka do kartonów AUTO TAPE 50CF-SS

Opis

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF-SS

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF-SS to wykonana ze stali nierdzewnej maszyna przeznaczona do pracy w całkowicie automatycznych liniach pakujących. Urządzenie samoczynnie zamyka cztery górne klapy kartonu, a następnie zakleja jego górną i dolną część taśmą samoprzylepną.

Maszyna pracuje z kartonami typu amerykańskiego o powtarzalnym formacie. Operator ustawia odpowiedni wymiar przed rozpoczęciem danej partii, natomiast kolejne kartony mogą być obsługiwane bez stałej obecności człowieka przy zaklejarce.

AUTO TAPE 50CF-SS obsługuje kartony od 200 × 150 × 120 mm do 600 × 500 × 500 mm oraz opakowania o masie do 35 kg. Dwa boczne pasy prowadzą karton z prędkością 19 m/min, a maksymalna wydajność zaklejania wynosi 8–10 kartonów na minutę.

Konstrukcja ze stali nierdzewnej odróżnia wariant 50CF-SS od standardowej wersji AUTO TAPE 50CF, zachowując automatyczne zamykanie klap, pracę bez operatora podczas cyklu oraz możliwość integracji z linią pakującą.

Jak działa AUTO TAPE 50CF-SS?

Przed rozpoczęciem danej serii operator ustawia maszynę zgodnie z wymiarami kartonów.

Po wykonaniu regulacji proces może przebiegać automatycznie:

• karton trafia na przenośnik wejściowy,
• boczne pasy przejmują opakowanie,
• karton zostaje ustawiony w strefie zamykania,
• pneumatyczny układ składa cztery górne klapy,
• opakowanie trafia do głowic zaklejających,
• górna głowica nakłada taśmę na górne klapy,
• dolna głowica jednocześnie zakleja spód,
• taśma zostaje odcięta,
• gotowy karton opuszcza maszynę przez sekcję wyjściową.

Po ustawieniu maszyny do danego formatu cały cykl może być realizowany bez stałego udziału operatora.

Automatyczna zaklejarka do linii pakującej

AUTO TAPE 50CF-SS została przygotowana do integracji z automatycznymi liniami produkcyjnymi i logistycznymi.

Maszyna może odbierać kolejne kartony z wcześniejszego urządzenia transportowego, automatycznie zamykać ich górne klapy, wykonywać zaklejenie oraz przekazywać opakowania do następnego etapu.

Może współpracować między innymi z:

• systemami transportowymi,
• formierkami kartonów,
• urządzeniami napełniającymi,
• etykieciarkami,
• systemami kontroli,
• urządzeniami do paletyzacji.

Takie rozwiązanie pozwala stworzyć ciągły proces pakowania bez konieczności ręcznego zamykania każdego kartonu.

Praca bez stałego operatora

AUTO TAPE 50CF-SS została zaprojektowana do pracy bez operatora podczas normalnego automatycznego cyklu.

Obsługa człowieka jest potrzebna przede wszystkim podczas:

• ustawiania nowego formatu,
• wymiany taśmy,
• kontroli procesu,
• czynności konserwacyjnych,
• obsługi technicznej.

Przy długiej serii kartonów o jednakowych wymiarach maszyna może automatycznie realizować kolejne cykle zamykania i zaklejania.

Automatyczne zamykanie czterech górnych klap

Jedną z kluczowych funkcji AUTO TAPE 50CF-SS jest automatyczne składanie wszystkich czterech górnych klap kartonu.

Pneumatyczny system zamykania przygotowuje górną część opakowania bez udziału operatora.

Proces odbywa się przed przejściem kartonu przez głowicę zaklejającą.

Automatyczne zamykanie klap pozwala wyeliminować ręczne składanie:

• przedniej klapy,
• tylnej klapy,
• dwóch klap bocznych.

Po ich zamknięciu karton jest gotowy do aplikacji taśmy.

Jednoczesne zaklejanie góry i dołu

AUTO TAPE 50CF-SS posiada górną oraz dolną głowicę zaklejającą.

Podczas jednego przejścia maszyna wykonuje:

zaklejenie górnej części kartonu

oraz:

zaklejenie jego spodu.

Pozwala to zakończyć oba etapy bez konieczności obracania opakowania i ponownego wprowadzania go do urządzenia.

Konstrukcja ze stali nierdzewnej

Wariant AUTO TAPE 50CF-SS posiada konstrukcję wykonaną ze stali nierdzewnej.

Wersja SS zachowuje sposób działania standardowej AUTO TAPE 50CF, ale wykorzystuje inne wykonanie konstrukcji.

Maszyna nadal oferuje:

• automatyczne zamykanie czterech klap,
• zaklejanie góry i dołu,
• ręczne ustawianie formatu,
• pracę bez operatora podczas cyklu,
• boczny system transportu,
• sterowanie PLC,
• pneumatyczny system zamykania klap.

Ręczne ustawianie formatu

Mimo automatycznej pracy AUTO TAPE 50CF-SS nie jest zaklejarką samodopasowującą się do każdego kolejnego kartonu.

Format ustawia się:

ręcznie przed rozpoczęciem serii.

Maszyna najlepiej sprawdza się więc przy partiach kartonów o jednakowych wymiarach.

Po zmianie formatu operator ponownie ustawia odpowiednią szerokość i wysokość urządzenia.

Takie rozwiązanie łączy prostą regulację mechaniczną z automatyczną pracą podczas właściwego procesu pakowania.

Regulacja kartonu z obu stron maszyny

System ustawiania formatu jest dostępny zarówno z prawej, jak i lewej strony urządzenia.

Ułatwia to obsługę przy różnych konfiguracjach linii i sposobach ustawienia maszyny na hali.

Po wykonaniu regulacji zaklejarka może rozpocząć automatyczną obsługę całej serii kartonów o tym samym wymiarze.

Dwa boczne pasy transportowe

Transport kartonu realizują:

dwa napędzane pasy boczne.

Pasy chwytają opakowanie z dwóch stron i prowadzą je przez kolejne etapy cyklu.

System pomaga:

• utrzymywać karton w osi,
• stabilizować jego położenie,
• zachować równomierne tempo transportu,
• prawidłowo doprowadzić opakowanie do mechanizmu zamykania klap,
• utrzymać właściwe ustawienie względem głowic zaklejających.

Boczne prowadzenie pozwala sprawnie transportować kolejne kartony przez całą maszynę.

Prędkość transportu 19 m/min

Prędkość przesuwu kartonów wynosi:

19 m/min.

Stałe tempo transportu pozwala zachować powtarzalny przebieg kolejnych cykli.

Po przejęciu przez pasy karton jest automatycznie transportowany przez strefę zamykania klap i zaklejania.

Wydajność 8–10 kartonów na minutę

Maksymalna wydajność AUTO TAPE 50CF-SS wynosi:

do 8–10 kartonów/min.

Rzeczywista wydajność całej linii zależy między innymi od:

• wielkości kartonów,
• długości opakowań,
• odstępów pomiędzy kartonami,
• szybkości urządzeń znajdujących się przed zaklejarką,
• wydajności urządzeń znajdujących się za maszyną.

Przy automatycznej linii wszystkie elementy powinny być odpowiednio zsynchronizowane.

Minimalny karton 200 × 150 × 120 mm

Najmniejszy obsługiwany format wynosi:

200 mm długości × 150 mm szerokości × 120 mm wysokości.

Parametr należy uwzględnić przy projektowaniu automatycznej linii dla niewielkich opakowań.

Maksymalny karton 600 × 500 × 500 mm

Największy obsługiwany format wynosi:

600 mm długości × 500 mm szerokości × 500 mm wysokości.

Zakres pozwala pracować z wieloma standardowymi kartonami transportowymi i zbiorczymi.

Maksymalna masa kartonu 35 kg

Maksymalna masa obsługiwanego kartonu wynosi:

35 kg.

Parametr należy uwzględnić przy cięższych produktach i opakowaniach zbiorczych.

Prawidłowe obciążenie ma znaczenie dla stabilnego transportu kartonu przez dwa boczne pasy.

Kartony typu amerykańskiego

AUTO TAPE 50CF-SS została przeznaczona do kartonów klapowych typu amerykańskiego.

Maszyna automatycznie zamyka cztery górne klapy takich kartonów i nakłada taśmę wzdłuż linii ich połączenia.

Model najlepiej odpowiada procesom, w których kolejne kartony w danej partii mają jednakowy format.

Taśmy Kraft, PP i PVC

Maszyna może pracować z taśmami samoprzylepnymi:

• Kraft,
• polipropylenowymi PP,
• PVC.

Pozwala to dopasować materiał do rodzaju opakowania oraz wymagań procesu logistycznego.

Głowice zaklejające 50–75 mm

Standardowe głowice zaklejające są przeznaczone do taśm o szerokości:

50–75 mm.

Głowice odpowiadają za:

• rozwijanie materiału,
• prowadzenie taśmy,
• aplikację na karton,
• dociskanie,
• odcinanie taśmy po zakończeniu zaklejania.

Górna oraz dolna głowica pracują w jednym cyklu.

Rolki taśmy do 990 m

Dla taśm 50 i 75 mm można stosować rolki o długości do:

990 m.

Duży nawój ogranicza częstotliwość wymiany materiału podczas pracy automatycznej linii.

Czujnik końca taśmy

AUTO TAPE 50CF-SS wykorzystuje system wykrywający koniec taśmy.

Informacja z czujnika jest obsługiwana przez system sterowania.

Rozwiązanie umożliwia szybkie wykrycie sytuacji, w której materiał eksploatacyjny wymaga wymiany.

Czujnik zerwania taśmy

Maszyna kontroluje również zerwanie taśmy podczas cyklu.

Czujnik przekazuje sygnał do systemu PLC, dzięki czemu nieprawidłowość może zostać zidentyfikowana podczas automatycznej pracy.

Ma to szczególne znaczenie w linii nieobsługiwanej stale przez operatora.

Sterowanie PLC

Zaklejarka posiada panel sterowania z systemem PLC.

Układ odpowiada za kontrolę funkcji maszyny oraz obsługę sygnałów z elementów kontrolnych.

PLC współpracuje między innymi z:

• czujnikiem końca taśmy,
• czujnikiem zerwania taśmy,
• systemem alarmowym,
• układem automatycznego cyklu.

Sterowanie tego typu ułatwia wykorzystanie maszyny jako elementu zautomatyzowanej linii.

Sygnalizacja alarmowa

AUTO TAPE 50CF-SS posiada świetlny sygnalizator alarmowy.

Pozwala on łatwiej zauważyć stan wymagający uwagi podczas automatycznej pracy maszyny.

W połączeniu z systemem PLC i czujnikami taśmy pomaga kontrolować pracę stanowiska bez konieczności stałego obserwowania zaklejarki.

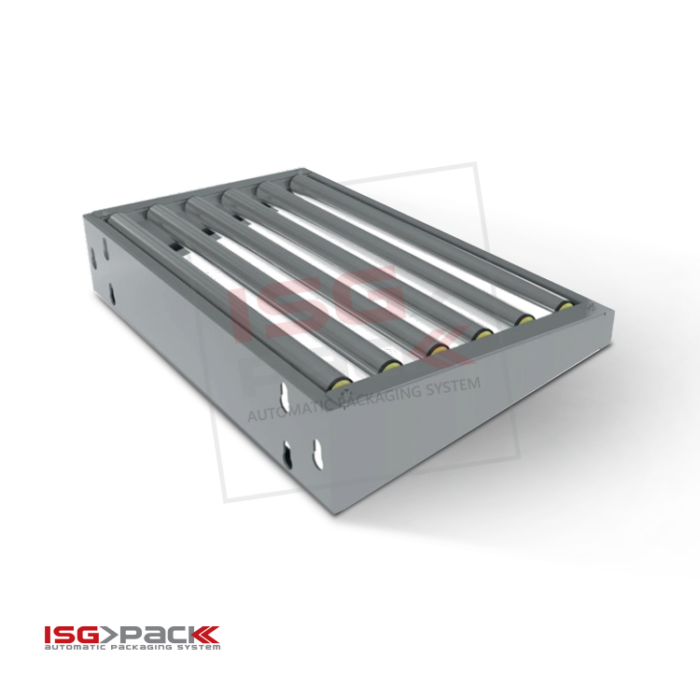

Rolki wejściowe

Maszyna jest wyposażona w przenośnik rolkowy na wejściu.

Sekcja umożliwia płynne przekazywanie kartonu z wcześniejszej części linii do systemu transportowego zaklejarki.

Rolki pomagają zachować ciągłość procesu przy automatycznym podawaniu kolejnych opakowań.

Rolki wyjściowe

Po zamknięciu i zaklejeniu karton trafia na rolki wyjściowe.

Może zostać stamtąd przekazany bezpośrednio do kolejnego urządzenia lub dalszego systemu transportowego.

Pozwala to połączyć zaklejarkę z kolejnymi etapami automatycznej linii.

Pneumatyczny system zamykania klap

Automatyczny mechanizm składania czterech górnych klap wykorzystuje sprężone powietrze.

Nominalne ciśnienie robocze wynosi:

6 bar.

Producent podaje również zakres zasilania pneumatycznego:

4–6 kgf/cm².

Maszyna wymaga więc przygotowanego przyłącza pneumatycznego.

Zużycie powietrza 7 Nl/min

Zużycie sprężonego powietrza wynosi:

7 Nl/min.

Parametr należy uwzględnić podczas projektowania instalacji pneumatycznej.

Zasilanie 380 V 3 Ph

AUTO TAPE 50CF-SS wykorzystuje zasilanie:

380 V, 3 fazy, 50/60 Hz.

Moc zainstalowana wynosi:

0,40 kW.

Przed montażem urządzenia należy przygotować odpowiednie przyłącze elektryczne oraz pneumatyczne.

Wysokość robocza 660–860 mm

Wysokość powierzchni roboczej można ustawić w zakresie:

660–860 mm.

Pozwala to dopasować zaklejarkę do:

• wysokości wcześniejszego przenośnika,
• urządzenia podającego,
• późniejszej sekcji transportowej,
• pozostałych maszyn znajdujących się w linii.

Temperatura pracy 0–40°C

Zakres temperatury przewidziany dla urządzenia wynosi:

0–40°C.

Maszynę należy instalować w warunkach odpowiadających wymaganiom eksploatacyjnym.

Wilgotność do 90%

Dopuszczalna wilgotność środowiska pracy wynosi:

≤ 90%.

Parametr należy uwzględnić podczas wyboru miejsca instalacji.

Stopień ochrony IP54

Elementy elektryczne urządzenia mają stopień ochrony:

IP54.

Klasa określa poziom zabezpieczenia obudowy wyposażenia elektrycznego.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Wartość należy uwzględnić podczas projektowania stanowiska pracy.

Wyłącznik awaryjny

AUTO TAPE 50CF-SS posiada awaryjny przycisk zatrzymania zgodny z wymaganiami CE.

Umożliwia natychmiastowe zatrzymanie maszyny w sytuacji wymagającej przerwania automatycznego cyklu.

Specyfikacja techniczna AUTO TAPE 50CF-SS

Parametr	AUTO TAPE 50CF-SS
Typ urządzenia	automatyczna zaklejarka do kartonów
Konstrukcja	stal nierdzewna
Przeznaczenie	automatyczne linie pakujące
Praca bez stałego operatora	tak
Regulacja formatu	ręczna
Format podczas serii	stały
Zamykanie górnych klap	automatyczne, 4 klapy
Zaklejanie	góra i dół
Typ kartonów	amerykańskie
Minimalny format kartonu	200 × 150 × 120 mm
Maksymalny format kartonu	600 × 500 × 500 mm
Maksymalna masa kartonu	35 kg
Maksymalna wydajność	8–10 kartonów/min
Prędkość transportu	19 m/min
System transportu	2 pasy boczne
Obsługiwane taśmy	Kraft / PP / PVC
Standardowe głowice	50–75 mm
Maksymalna długość rolki	990 m
Czujnik końca taśmy	tak
Czujnik zerwania taśmy	tak
Sterowanie PLC	tak
Sygnalizacja alarmowa	tak
Rolki wejściowe	tak
Rolki wyjściowe	tak

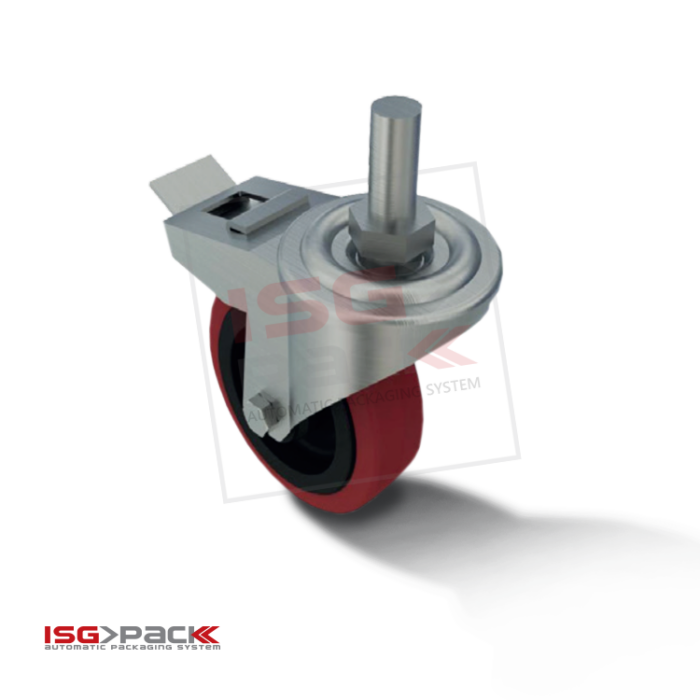

Koła transportowe	tak
Wysokość robocza	660–860 mm
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	0,40 kW
Ciśnienie robocze	6 bar
Zakres zasilania pneumatycznego	4–6 kgf/cm²
Zużycie powietrza	7 Nl/min
Temperatura pracy	0–40°C
Maksymalna wilgotność	≤ 90%
Stopień ochrony	IP54
Maksymalny poziom hałasu	≤ 75 dB
Wymiary L × W	2536 × 1021 mm
Wysokość konstrukcji	1953–2153 mm
Masa netto	280 kg
Wyłącznik awaryjny	tak

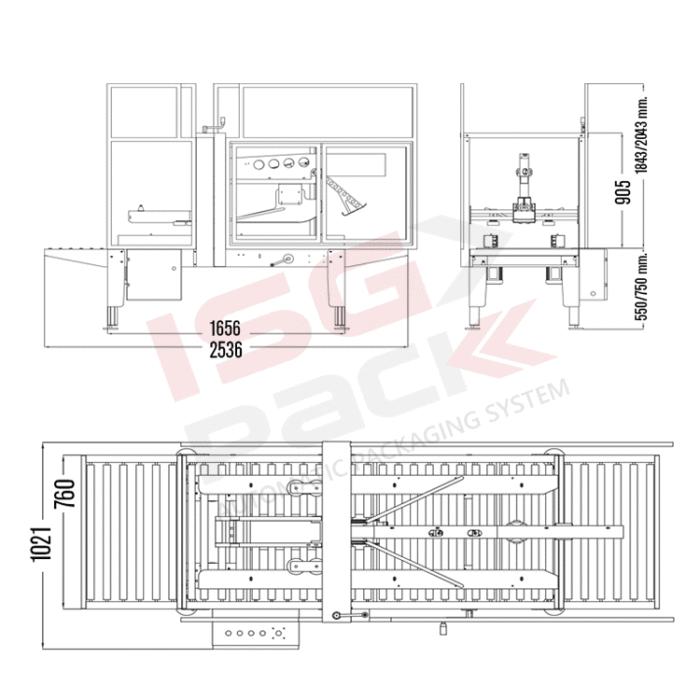

Wymiary AUTO TAPE 50CF-SS

Maszyna ma długość:

2536 mm

oraz szerokość:

1021 mm.

W zależności od ustawienia wysokości roboczej całkowita wysokość konstrukcji wynosi około:

1953–2153 mm.

Przy projektowaniu stanowiska należy dodatkowo przewidzieć przestrzeń serwisową i miejsce umożliwiające połączenie urządzenia z wcześniejszą oraz dalszą częścią linii.

Masa netto 280 kg

Masa netto AUTO TAPE 50CF-SS wynosi:

280 kg.

Parametr należy uwzględnić podczas transportu, instalacji i przygotowania miejsca pracy maszyny.

AUTO TAPE 50CF-SS a AUTO TAPE 50CF

Obie maszyny wykorzystują tę samą podstawową koncepcję pracy:

• ręczne ustawianie stałego formatu,
• automatyczne składanie czterech górnych klap,
• dwa boczne pasy,
• zaklejanie góry i dołu,
• automatyczną pracę bez operatora,
• sterowanie PLC,
• kontrolę taśmy,
• zasilanie pneumatyczne.

Najważniejszą różnicą jest wykonanie konstrukcji.

AUTO TAPE 50CF-SS posiada konstrukcję ze stali nierdzewnej, podczas gdy AUTO TAPE 50CF jest standardowym wariantem maszyny.

AUTO TAPE 50CF-SS a zaklejarka samodopasowująca

AUTO TAPE 50CF-SS pracuje automatycznie, ale nie zmienia samoczynnie ustawień przy każdym kolejnym rozmiarze kartonu.

Maszyna została przeznaczona do:

kartonów o jednakowym formacie w ramach aktualnej serii.

Jeżeli następna partia ma inne wymiary, operator ręcznie dostosowuje zaklejarkę.

Nie należy więc utożsamiać automatycznej pracy z automatycznym rozpoznawaniem i zmianą formatu.

Automatyzacja procesu zamykania kartonów

AUTO TAPE 50CF-SS przejmuje kilka operacji wykonywanych ręcznie na prostszych stanowiskach.

Maszyna automatyzuje:

• transport kartonu,
• składanie czterech klap górnych,
• aplikację taśmy na górze,
• aplikację taśmy na spodzie,
• odcinanie taśmy,
• przekazywanie kartonu na wyjście.

Pozwala to wykorzystać urządzenie w procesach wymagających ciągłego przepływu kartonów bez stałej obsługi operatora.

Zastosowanie AUTO TAPE 50CF-SS

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF-SS może pracować w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• centrach dystrybucyjnych,
• magazynach,
• liniach konfekcjonujących,
• procesach wykorzystujących serie kartonów o stałym formacie,
• stanowiskach wymagających konstrukcji ze stali nierdzewnej.

Gdzie sprawdzi się automatyczna zaklejarka do kartonów AUTO TAPE 50CF-SS?

Automatyczna zaklejarka do kartonów AUTO TAPE 50CF-SS sprawdzi się w liniach, w których kolejne kartony o jednakowym formacie trafiają automatycznie do strefy zamykania i wymagają złożenia czterech górnych klap oraz zaklejenia góry i dołu bez udziału operatora.

Zakres od 200 × 150 × 120 mm do 600 × 500 × 500 mm, maksymalna masa kartonu 35 kg, transport z prędkością 19 m/min oraz wydajność do 8–10 kartonów na minutę pozwalają wykorzystać urządzenie jako element zautomatyzowanego procesu pakowania.

Konstrukcja ze stali nierdzewnej, pneumatyczny system zamykania klap, sterowanie PLC oraz czujniki końca i zerwania taśmy uzupełniają wyposażenie przeznaczone do pracy w automatycznej linii.
