Zaklejarka do kartonów EASY TAPE 70 TSB

Opis

Zaklejarka do kartonów EASY TAPE 70 TSB

Zaklejarka do kartonów EASY TAPE 70 TSB to półautomatyczna maszyna przeznaczona do zaklejania dużych kartonów typu amerykańskiego za pomocą taśmy samoprzylepnej. Urządzenie zamyka górną i dolną część opakowania podczas jednego przejścia, a rozbudowany system transportowy zapewnia stabilne prowadzenie również dużych kartonów.

Model obsługuje opakowania od 150 × 150 × 120 mm do ∞ × 700 × 700 mm. Maksymalna masa kartonu wynosi 30 kg.

Transport odbywa się z prędkością 20 m/min, a maksymalna wydajność zaklejania sięga 15 kartonów na minutę. Maszyna wykorzystuje dwa boczne pasy napędzane dwoma silnikami oraz dwa pasy górne napędzane dodatkowym silnikiem.

Ręczne ustawianie formatu sprawia, że EASY TAPE 70 TSB najlepiej odpowiada procesom, w których kartony pakowane są seriami o powtarzalnych wymiarach.

Jak działa zaklejarka do kartonów EASY TAPE 70 TSB?

Przed rozpoczęciem danej partii operator ręcznie dopasowuje maszynę do szerokości i wysokości kartonu.

Następnie:

• operator przygotowuje i składa klapy kartonu,
• opakowanie trafia na rolki wejściowe,
• boczne i górne pasy przejmują karton,
• maszyna prowadzi go przez strefę zaklejania,
• górna głowica nakłada taśmę na górną część,
• dolna głowica zakleja spód,
• taśma zostaje odcięta,
• zamknięty karton trafia na rolki wyjściowe.

Po ustawieniu konkretnego formatu kolejne kartony o takich samych wymiarach mogą przechodzić przez maszynę bez ponownej regulacji.

Półautomatyczna zaklejarka do dużych kartonów

EASY TAPE 70 TSB została zaprojektowana przede wszystkim do opakowań o większych gabarytach.

Maksymalna szerokość i wysokość kartonu wynoszą:

700 × 700 mm.

Duży zakres roboczy pozwala wykorzystać urządzenie tam, gdzie standardowe zaklejarki o maksymalnej szerokości 500 mm okazują się niewystarczające.

Maszyna dobrze sprawdza się przy seryjnym zamykaniu dużych pudeł transportowych i opakowań zbiorczych.

Kartony od 150 × 150 × 120 mm

Minimalny obsługiwany format wynosi:

150 mm długości × 150 mm szerokości × 120 mm wysokości.

EASY TAPE 70 TSB nie ogranicza się więc wyłącznie do dużych opakowań. Zakres regulacji pozwala również obsługiwać znacznie mniejsze kartony, o ile mieszczą się w podanych parametrach.

Maksymalny format ∞ × 700 × 700 mm

Maksymalna szerokość kartonu wynosi:

700 mm.

Maksymalna wysokość:

700 mm.

Konstrukcja urządzenia nie określa maksymalnej długości opakowania.

Zakres roboczy można więc zapisać jako:

150 × 150 × 120 mm – ∞ × 700 × 700 mm.

Przy bardzo długich kartonach należy zapewnić odpowiednią przestrzeń oraz podparcie na wejściu i wyjściu maszyny.

Maksymalna masa kartonu 30 kg

Zaklejarka obsługuje kartony o masie do:

30 kg.

Parametr należy uwzględnić szczególnie przy dużych opakowaniach zawierających cięższe produkty.

Zachowanie dopuszczalnej masy pomaga zapewnić prawidłowe prowadzenie kartonu przez system pasów napędowych.

Ręczne ustawianie formatu

EASY TAPE 70 TSB wykorzystuje manualny system regulacji.

Operator przed rozpoczęciem serii dostosowuje maszynę do szerokości oraz wysokości kartonu.

Jeżeli kolejne opakowania mają identyczne wymiary, ustawienie pozostaje bez zmian.

Ponowna regulacja jest potrzebna dopiero przy rozpoczęciu serii kartonów o innym formacie.

Takie rozwiązanie dobrze odpowiada produkcji oraz logistyce prowadzonej partiami.

Dwa boczne pasy transportowe

Karton prowadzony jest przez:

dwa boczne pasy napędowe.

Każdy z nich współpracuje z własnym silnikiem.

Boczne pasy pomagają:

• utrzymać karton w osi urządzenia,
• stabilizować duże opakowanie,
• zachować równomierny ruch,
• ustawić karton względem głowic zaklejających.

Ma to szczególne znaczenie przy dużych i cięższych kartonach.

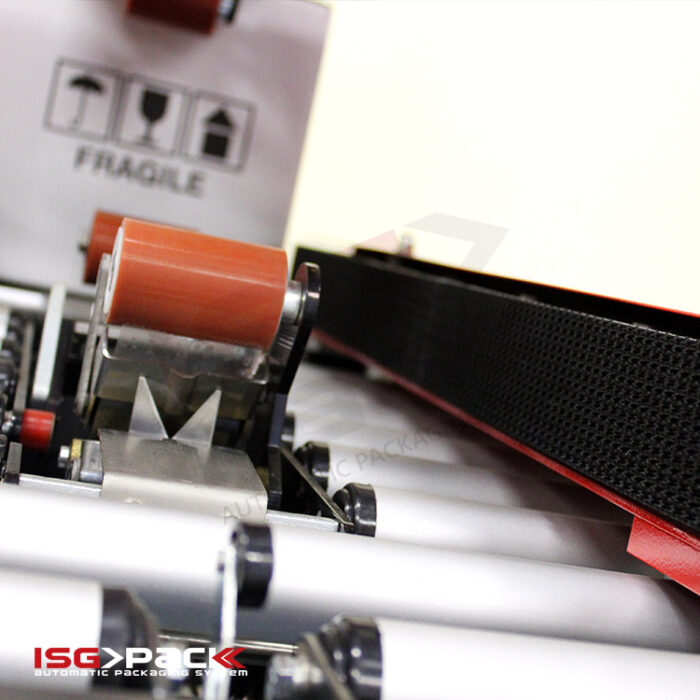

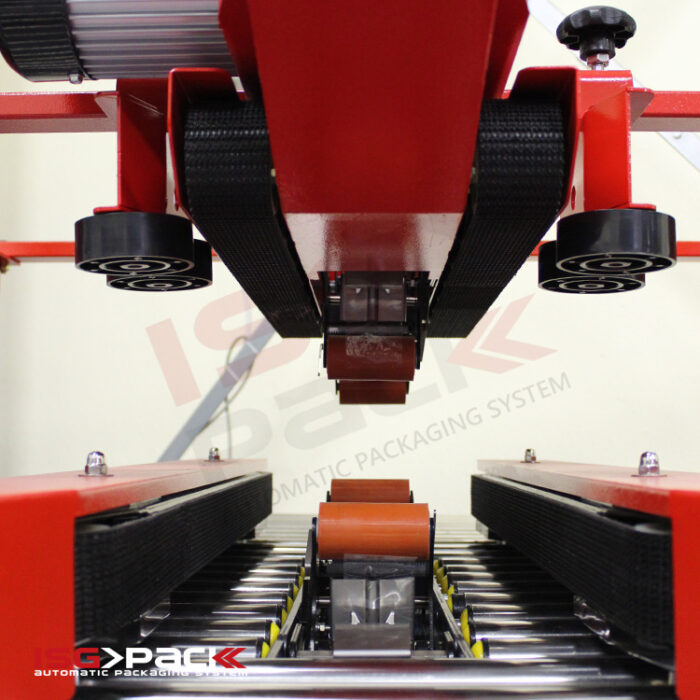

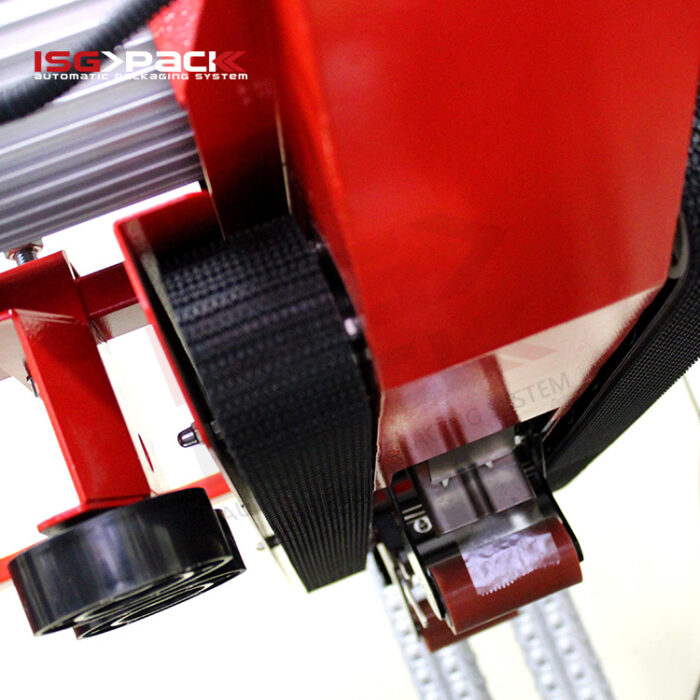

Dwa górne pasy transportowe

Oprócz pasów bocznych EASY TAPE 70 TSB wykorzystuje:

dwa pasy górne.

Są one napędzane dodatkowym silnikiem.

Górny system transportu dociska i stabilizuje karton od góry, dzięki czemu opakowanie zachowuje właściwe położenie podczas przechodzenia przez strefę zaklejania.

Połączenie pasów bocznych i górnych pomaga utrzymać równomierny przesuw nawet przy większych formatach.

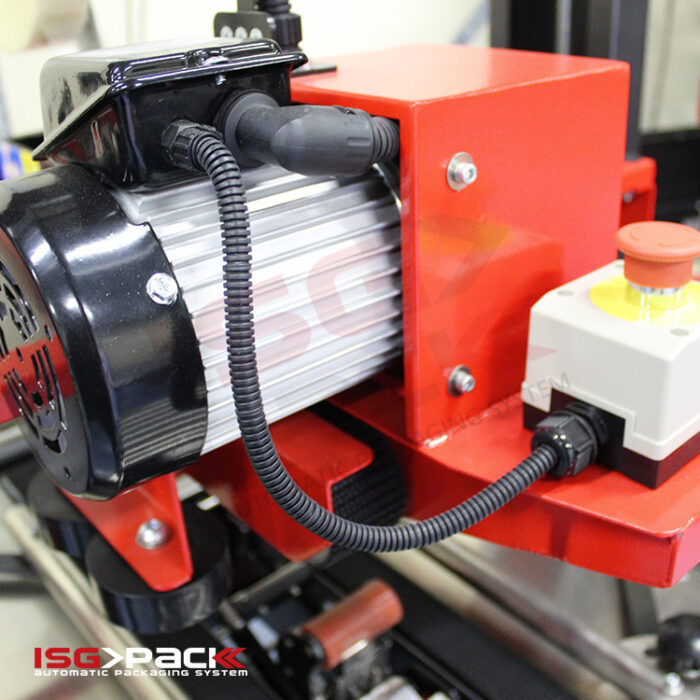

Trzy silniki układu transportowego

System transportowy wykorzystuje:

• dwa silniki napędzające pasy boczne,
• jeden silnik napędzający dwa pasy górne.

Układ zapewnia kontrolowane prowadzenie kartonu z kilku stron.

Rozwiązanie zwiększa stabilność opakowania i ogranicza ryzyko jego przekoszenia podczas transportu.

Stabilne prowadzenie dużych kartonów

W przypadku szerokich lub wysokich opakowań prawidłowe prowadzenie ma szczególne znaczenie.

Boczne i górne pasy utrzymują karton podczas przechodzenia przez maszynę.

Pomaga to zachować właściwe ustawienie klap względem głowic i powtarzalne położenie taśmy na kolejnych opakowaniach.

Zaklejanie góry i dołu

EASY TAPE 70 TSB zakleja:

górną i dolną część kartonu podczas jednego przejścia.

Maszyna wykorzystuje dwie głowice.

Górna nakłada taśmę na miejsce połączenia górnych klap, a dolna zamyka spód kartonu.

Operator nie musi dzięki temu osobno zaklejać każdej strony opakowania.

Prędkość transportu 20 m/min

Kartony przemieszczają się przez urządzenie z prędkością:

20 m/min.

Po przejęciu kartonu przez pasy maszyna automatycznie prowadzi go przez strefę zaklejania.

Stała prędkość pomaga utrzymać powtarzalny przebieg kolejnych cykli.

Wydajność do 15 kartonów na minutę

Maksymalna wydajność zaklejarki wynosi:

do 15 kartonów/min.

Rzeczywiste tempo pracy zależy między innymi od:

• wymiarów kartonu,
• jego długości,
• sposobu podawania,
• organizacji stanowiska,
• sposobu odbioru gotowych opakowań,
• częstotliwości zmian formatu.

Przy dłuższych seriach identycznych kartonów operator nie musi zatrzymywać pracy na ponowne ustawianie urządzenia.

Kartony typu amerykańskiego

EASY TAPE 70 TSB przeznaczona jest do zaklejania kartonów typu amerykańskiego.

Są to standardowe opakowania klapowe wykorzystywane między innymi w:

• produkcji,
• magazynowaniu,
• logistyce,
• centrach dystrybucyjnych,
• handlu,
• e-commerce.

Po złożeniu klap głowice nakładają taśmę wzdłuż miejsca ich połączenia.

Taśmy Kraft, PP i PVC

Maszyna może pracować z taśmami samoprzylepnymi:

• Kraft,
• polipropylenowymi PP,
• PVC.

Pozwala to dostosować materiał do rodzaju kartonu oraz wymagań dotyczących transportu i magazynowania.

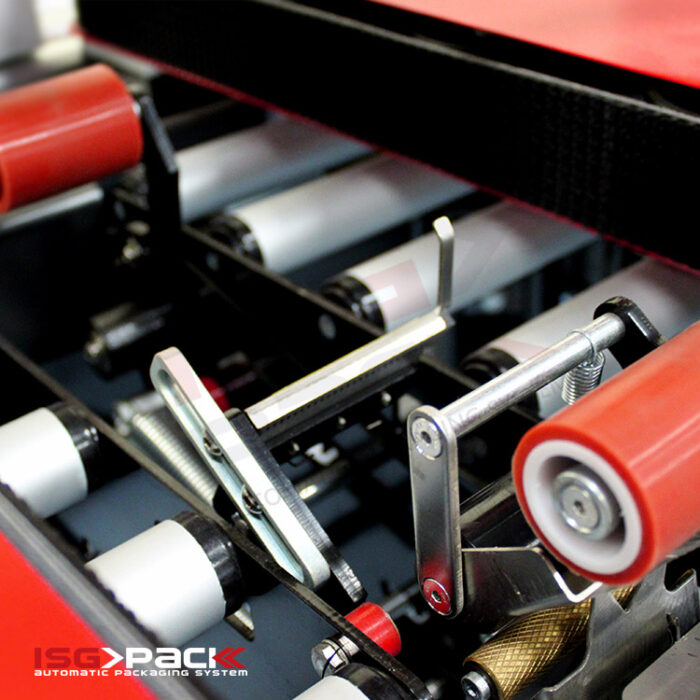

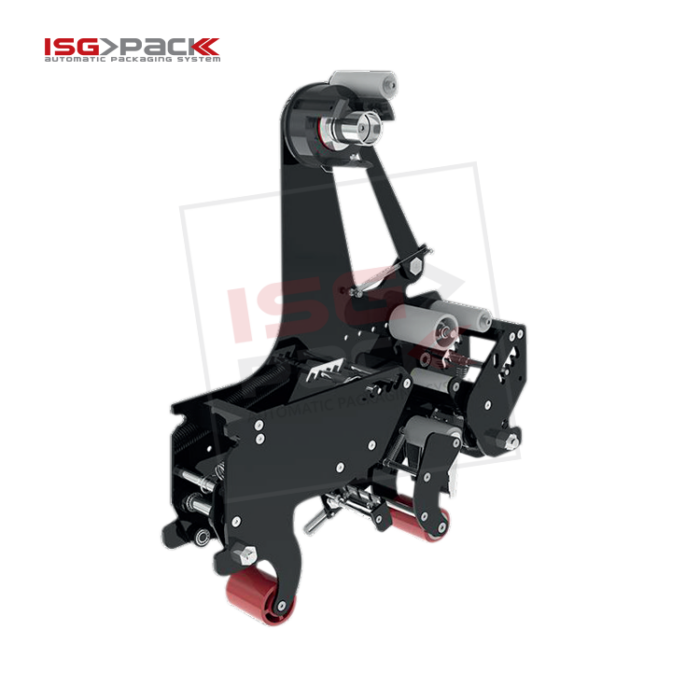

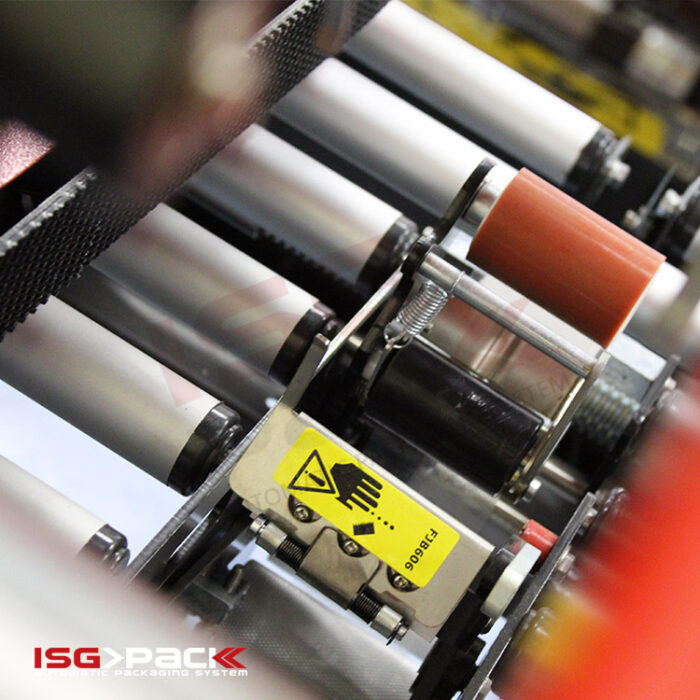

Głowice zaklejające 50–75 mm

Standardowe głowice obsługują taśmy o szerokości:

50–75 mm.

Pozwala to dobierać szerokość materiału odpowiednio do wielkości i masy opakowania.

Głowice odpowiadają za:

• rozwijanie taśmy,
• aplikację,
• docisk,
• prowadzenie materiału,
• odcięcie po wykonaniu zaklejenia.

Rolki taśmy do 990 m

Dla taśm o szerokości 50 oraz 75 mm można stosować rolki o długości do:

990 m.

Duży nawój ogranicza częstotliwość wymiany materiału podczas seryjnej pracy.

Ma to znaczenie szczególnie na stanowiskach obsługujących większą liczbę kartonów w ciągu jednej zmiany.

Rolki wejściowe

EASY TAPE 70 TSB posiada rolki wejściowe, które tworzą powierzchnię ułatwiającą operatorowi podawanie dużych kartonów.

Sekcja wejściowa pomaga:

• ustawić opakowanie,
• przygotować je przed przejęciem przez pasy,
• stabilnie wprowadzić karton do urządzenia.

W przypadku dużych gabarytów dodatkowa powierzchnia transportowa ułatwia codzienną obsługę.

Rolki wyjściowe

Po zakończeniu zaklejania karton trafia na rolki wyjściowe.

Pozwalają one:

• odebrać gotowy karton,
• przesunąć go poza maszynę,
• przekazać opakowanie do kolejnego etapu procesu.

Rolki wejściowe i wyjściowe tworzą kompletne stanowisko do półautomatycznego zaklejania.

Element zatrzymujący karton

Maszyna posiada element ułatwiający zatrzymanie i właściwe ustawienie kartonu przed przejściem przez strefę roboczą.

Rozwiązanie pomaga operatorowi przygotowywać kolejne opakowania w powtarzalny sposób.

Koła z blokadą

EASY TAPE 70 TSB została wyposażona w koła skrętne z systemem blokowania.

Ułatwiają one przemieszczanie maszyny w obrębie hali lub stanowiska.

Po ustawieniu zaklejarki koła można zablokować, stabilizując urządzenie podczas pracy.

Wysokość robocza 600–800 mm

Powierzchnię roboczą można ustawić w zakresie:

600–800 mm.

Regulacja pomaga dopasować maszynę do:

• stanowiska operatora,
• dodatkowych przenośników,
• urządzeń poprzedzających,
• kolejnych elementów linii pakującej.

Zasilanie 220 V

Zaklejarka pracuje z zasilaniem:

220 V, 1 faza, 50/60 Hz.

Urządzenie nie wymaga zasilania trójfazowego.

Moc zainstalowana 0,60 kW

Moc zainstalowana wynosi:

0,60 kW.

Energia elektryczna zasila przede wszystkim trzy napędy odpowiedzialne za transport kartonu przez maszynę.

Brak zapotrzebowania na sprężone powietrze

EASY TAPE 70 TSB nie wymaga przyłącza pneumatycznego.

Specyfikacja nie przewiduje ciśnienia ani zużycia sprężonego powietrza.

Format ustawia operator, a system transportowy wykorzystuje napędy elektryczne.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Parametr należy uwzględnić podczas organizowania stanowiska pakowania.

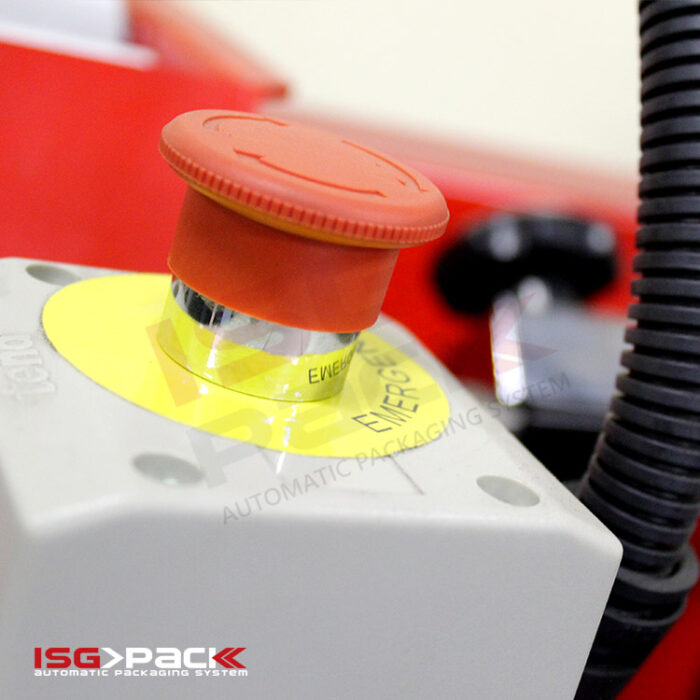

Wyłącznik awaryjny

Maszyna posiada wyłącznik awaryjny zgodny z wymaganiami CE.

Pozwala on natychmiast zatrzymać urządzenie w sytuacji wymagającej szybkiego przerwania pracy.

Specyfikacja techniczna EASY TAPE 70 TSB

Parametr	EASY TAPE 70 TSB
Typ urządzenia	półautomatyczna zaklejarka do kartonów
Regulacja formatu	ręczna
Zaklejanie	góra i dół
Typ kartonów	amerykańskie
Minimalny format kartonu	150 × 150 × 120 mm
Maksymalny format kartonu	∞ × 700 × 700 mm
Minimalna długość	150 mm
Maksymalna długość	bez określonego limitu
Minimalna szerokość	150 mm
Maksymalna szerokość	700 mm
Minimalna wysokość	120 mm
Maksymalna wysokość	700 mm
Maksymalna masa kartonu	30 kg
Maksymalna wydajność	do 15 kartonów/min
Prędkość transportu	20 m/min
System transportu	2 pasy boczne + 2 pasy górne
Napęd pasów bocznych	2 silniki
Napęd pasów górnych	1 silnik
Obsługiwane taśmy	Kraft / PP / PVC
Standardowe głowice	50–75 mm
Maksymalna długość rolki	990 m
Rolki wejściowe	tak
Rolki wyjściowe	tak
Koła z blokadą	tak
Wysokość robocza	600–800 mm
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Moc zainstalowana	0,60 kW
Sprężone powietrze	niewymagane
Wymiary L × W × H	2000 × 1110 × 1650–1850 mm
Masa netto	180 kg
Maksymalny poziom hałasu	≤ 75 dB
Wyłącznik awaryjny	tak

Wymiary EASY TAPE 70 TSB

Wymiary maszyny wynoszą:

2000 × 1110 × 1650–1850 mm.

Duża szerokość i wysokość konstrukcji wynikają z możliwości obsługi kartonów do 700 × 700 mm.

Przy projektowaniu stanowiska należy uwzględnić dodatkowe miejsce na podawanie i odbieranie dużych opakowań.

Masa netto 180 kg

Masa netto EASY TAPE 70 TSB wynosi:

180 kg.

Koła z blokadą ułatwiają przemieszczanie urządzenia i późniejszą stabilizację w wybranym miejscu.

EASY TAPE 70 TSB a EASY TAPE 50 SB

Najważniejszą różnicą jest zakres obsługiwanych kartonów oraz sposób ich prowadzenia.

EASY TAPE 70 TSB obsługuje kartony do:

700 × 700 mm

i wykorzystuje boczne oraz górne pasy transportowe.

EASY TAPE 50 SB przeznaczona jest do kartonów do 500 × 500 mm i wykorzystuje boczny system transportu.

Model 70 TSB lepiej odpowiada więc procesom, w których regularnie pojawiają się duże opakowania wymagające dodatkowej stabilizacji od góry.

Dostępna wersja ze stali nierdzewnej

EASY TAPE 70 TSB jest dostępna również w wariancie:

EASY TAPE 70 TSB-SS.

Wersja ta zachowuje zasadę działania modelu standardowego, ale wykorzystuje konstrukcję ze stali nierdzewnej.

Można ją zastosować w procesach, w których wymagany jest taki materiał wykonania urządzenia.

Możliwość wykonania maszyny na zamówienie

Dostępne są również konfiguracje przygotowywane pod indywidualne wymagania.

Pozwala to dopasować urządzenie do nietypowego stanowiska lub określonej organizacji linii pakującej.

Zaklejarka do dużych kartonów

Maksymalna szerokość i wysokość 700 mm sprawiają, że EASY TAPE 70 TSB szczególnie dobrze odpowiada procesom wykorzystującym większe opakowania.

System bocznych oraz górnych pasów pomaga stabilnie prowadzić duże kartony przez głowice zaklejające.

Jednocześnie minimalny format 150 × 150 × 120 mm pozwala zachować szeroki zakres zastosowania urządzenia.

Zaklejarka do kartonów do pracy seryjnej

EASY TAPE 70 TSB najlepiej sprawdza się podczas pracy z partiami opakowań o powtarzalnych wymiarach.

Operator ustawia maszynę przed rozpoczęciem serii, a kolejne kartony przechodzą przez urządzenie bez konieczności każdorazowej regulacji.

Po zmianie formatu wystarczy ręcznie dostosować zaklejarkę do kolejnej partii.

Gdzie sprawdzi się zaklejarka do kartonów EASY TAPE 70 TSB?

Zaklejarka do kartonów EASY TAPE 70 TSB sprawdzi się w przedsiębiorstwach regularnie przygotowujących duże kartony do transportu, magazynowania lub wysyłki.

Może znaleźć zastosowanie w:

• zakładach produkcyjnych,
• magazynach,
• centrach logistycznych,
• centrach dystrybucyjnych,
• firmach wysyłkowych,
• centrach konfekcjonowania,
• przedsiębiorstwach wykorzystujących duże kartony zbiorcze.

Zakres od 150 × 150 × 120 mm do ∞ × 700 × 700 mm, maksymalna masa kartonu 30 kg, transport 20 m/min i wydajność do 15 kartonów na minutę pozwalają wykorzystać EASY TAPE 70 TSB jako półautomatyczne stanowisko do seryjnego zaklejania większych opakowań.

Dwa boczne oraz dwa górne pasy zapewniają stabilne prowadzenie kartonu, a jednoczesne zaklejanie góry i dołu ogranicza liczbę ręcznych operacji wykonywanych przez operatora.
