Zaklejarka do kartonów NASTRO-SB™ – M5 – M6 – M8 SERIA

Opis

Zaklejarka kartonów SIAT NASTRO-SB M5/M6/M8

Zaklejarka kartonów SIAT NASTRO-SB M5/M6/M8 to seria półautomatycznych maszyn do zaklejania opakowań o jednakowych wymiarach w obrębie danej partii. Operator ręcznie dopasowuje wysokość górnego zespołu oraz rozstaw bocznych pasów do formatu kartonu, a następnie urządzenie zakleja jego górną i dolną część taśmą samoprzylepną.

Seria obejmuje modele M5, M6 i M8. Poszczególne wersje różnią się przede wszystkim maksymalną szerokością i wysokością obsługiwanych opakowań. M5 pracuje z kartonami do 500 × 500 mm, M6 zwiększa zakres do 650 × 650 mm, natomiast M8 obsługuje duże kartony do 800 × 800 mm.

Dwa boczne pasy napędowe o wysokości 75 mm stabilizują opakowanie i prowadzą je przez głowice zaklejające. Takie rozwiązanie sprawdza się podczas seryjnego pakowania, gdy firma przez dłuższy czas wykorzystuje jeden format kartonu.

Jak działa zaklejarka kartonów NASTRO-SB M?

Przed rozpoczęciem pracy operator ustawia szerokość przejazdu oraz wysokość górnego zespołu. Mechanizmy śrubowe pomagają precyzyjnie dopasować maszynę do wymiarów opakowania.

Po przygotowaniu urządzenia operator wprowadza karton pomiędzy boczne pasy. Dwa napędy przejmują opakowanie i prowadzą je przez górną oraz dolną głowicę zaklejającą.

Maszyna nakłada taśmę jednocześnie na obie linie zamknięcia. Po przejściu przez urządzenie karton może trafić bezpośrednio do kolejnego etapu procesu pakowania.

Wydajność do 20 kartonów na minutę

NASTRO-SB M osiąga wydajność do 20 kartonów na minutę. Producent określa maksymalną przepustowość na podstawie najkrótszych obsługiwanych kartonów, prawidłowego podawania opakowań przez operatora oraz odpowiedniej jakości kartonu i taśmy.

Boczne pasy pracują z prędkością 26 m/min. Stabilne prowadzenie pozwala utrzymać powtarzalny przepływ kartonów przez stanowisko.

Rzeczywista wydajność zależy między innymi od:

• długości kartonu,
• tempa pracy operatora,
• rodzaju opakowania,
• jakości taśmy,
• organizacji stanowiska,
• sposobu odbioru gotowych kartonów.

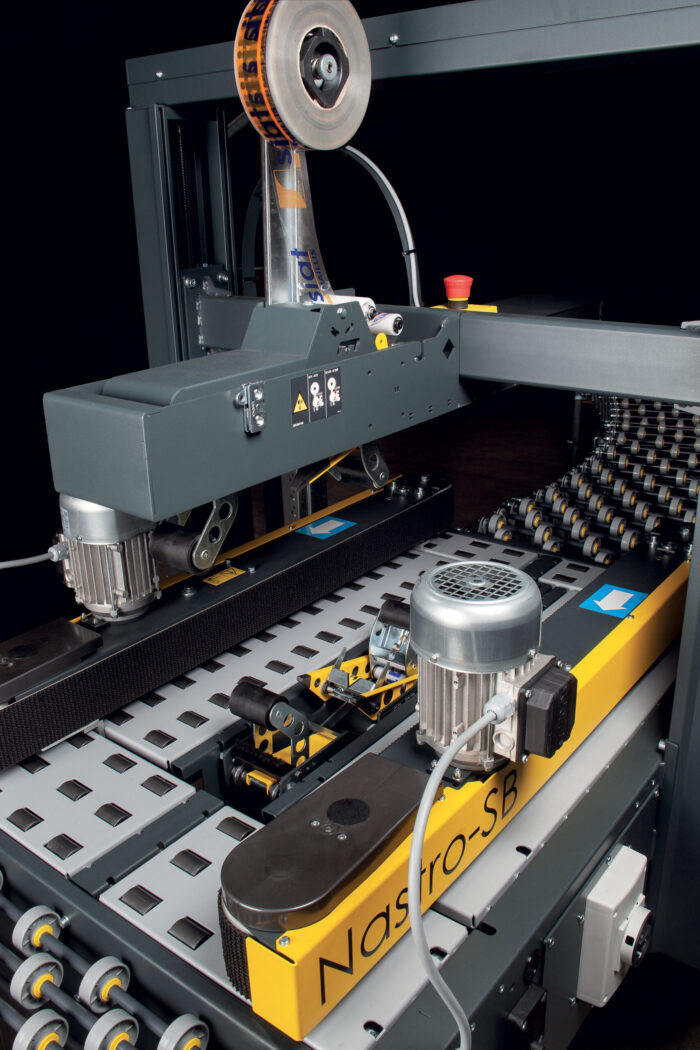

Boczne pasy napędowe 75 mm

Maszyna wykorzystuje dwa boczne pasy o wysokości 75 mm. Operator reguluje ich rozstaw za pomocą mechanizmu śrubowego.

Pasy prowadzą karton po obu stronach i pomagają utrzymać go centralnie względem głowic zaklejających. Konstrukcja pozwala również pracować z niskimi opakowaniami w odpowiedniej wersji Low Box.

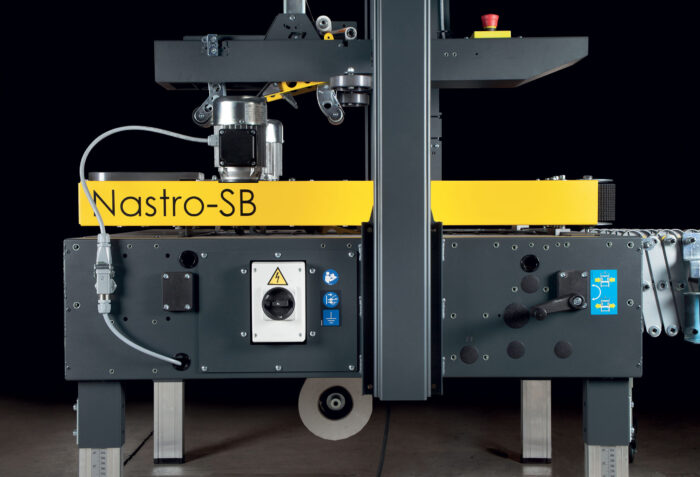

Ręczna regulacja formatu kartonu

Seria M obsługuje kartony o stałych wymiarach w danej partii produkcyjnej. Po zmianie formatu operator ręcznie reguluje szerokość oraz wysokość urządzenia.

Rozwiązanie dobrze odpowiada zakładom, które pakują średnie i długie serie jednakowych kartonów, ale nie potrzebują automatycznej regulacji rozmiaru przy każdym kolejnym opakowaniu.

Mechaniczne uchwyty regulacyjne upraszczają zmianę ustawień i nie wymagają skomplikowanej procedury przezbrajania.

Szybkie przygotowanie maszyny do pracy

Operator ustawia wysokość i szerokość, włącza urządzenie głównym przełącznikiem, a następnie może rozpocząć podawanie kartonów.

Prosty system regulacji ogranicza liczbę czynności potrzebnych przy zmianie serii. Konstrukcja sprawdza się szczególnie tam, gdzie format zmienia się okresowo, a nie pomiędzy każdym kolejnym opakowaniem.

Zaklejanie górnej i dolnej części kartonu

NASTRO-SB M nakłada taśmę na górną oraz dolną część kartonu podczas jednego przejazdu przez maszynę.

SIAT umożliwia zastosowanie głowic:

• K25 – do taśmy 25 mm,
• K38 – do taśmy 38 mm,
• K11 – do taśmy 50 mm,
• K12 – do taśmy 75 mm.

Szeroki wybór głowic pozwala dobrać taśmę do wymiarów, konstrukcji i masy opakowania.

Obsługiwane rodzaje taśm

Zaklejarka kartonów może pracować z taśmami:

• PVC,
• OPP,
• PET,
• papierowymi.

Maksymalna średnica rolki wynosi 410 mm, a średnica wewnętrzna tulei 76 mm.

Producent przewiduje długości zakładki taśmy:

• 30 mm,
• 50 mm,
• 70 mm.

Długość zakładki wpływa na minimalną wysokość kartonu w standardowej konfiguracji.

System Quick Release do szybkiej wymiany głowic

SIAT stosuje system Quick Release, który pozwala wyjmować górną i dolną głowicę bez używania narzędzi.

Ułatwia to:

• wymianę rolki taśmy,
• ponowne prowadzenie materiału,
• czyszczenie głowicy,
• kontrolę elementów roboczych,
• standardowe czynności konserwacyjne.

Szybki dostęp do głowic pomaga ograniczyć czas potrzebny na obsługę maszyny pomiędzy kolejnymi seriami.

Kartony obsługiwane przez NASTRO-SB M5/M6/M8

Seria obsługuje regularne kartony klapowe RSC i HSC oraz konstrukcje FEFCO 0200 i 0201.

Producent przewiduje pracę z tekturą falistą typu:

• B,
• C,
• E.

Masa pojedynczego kartonu może wynosić od 0,5 do 32 kg.

Wybór pomiędzy M5, M6 i M8 zależy przede wszystkim od maksymalnej szerokości oraz wysokości opakowań wykorzystywanych w danym procesie.

Warianty NASTRO-SB M5, M6 i M8

Seria obejmuje standardowe modele M5, M6 i M8. Dla M5 oraz M6 producent oferuje również konfiguracje Low Box przeznaczone do znacznie mniejszych kartonów.

* Minimalna wysokość wynosi 90 mm przy zakładce taśmy 30 mm, 100 mm przy zakładce 50 mm oraz 120 mm przy zakładce 70 mm.

** Dane dotyczą najmniejszej konfiguracji z przestawnymi zintegrowanymi głowicami Low Box.

Specyfikacja techniczna zaklejarki kartonów NASTRO-SB M

NASTRO-SB M5 do kartonów o szerokości do 500 mm

M5 to najmniejszy wariant serii. Model obsługuje standardowe kartony o szerokości i wysokości do 500 mm.

Maszyna waży około 250 kg, a jej szerokość wynosi 1085 mm.

Wersja Low Box rozszerza zakres pracy o małe opakowania. W odpowiedniej konfiguracji minimalna szerokość wynosi 80 mm, a minimalna wysokość 60 mm.

NASTRO-SB M6 do większych kartonów

M6 zwiększa maksymalny zakres szerokości oraz wysokości do 650 mm.

Model waży około 260 kg i ma szerokość 1240 mm. Producent oferuje również wariant Low Box dla małych i niskich opakowań.

M6 stanowi rozwiązanie pośrednie pomiędzy kompaktowym M5 a największym modelem M8.

NASTRO-SB M8 do dużych kartonów

M8 obsługuje kartony o szerokości i wysokości do 800 mm.

Maszyna waży około 280 kg, a jej szerokość wynosi 1390 mm. Większa konstrukcja odpowiada procesom, w których rozmiary kartonów przekraczają zakres modeli M5 i M6.

Wersje Low Box do małych kartonów

Warianty Low Box wykorzystują przestawne zintegrowane głowice, które rozszerzają możliwości urządzenia w zakresie małych opakowań.

Dla modeli M5 i M6 minimalny format może wynosić 120 × 80 × 60 mm w odpowiedniej konfiguracji.

Rozwiązanie pozwala wykorzystywać jedną rodzinę maszyn zarówno przy typowych kartonach transportowych, jak i znacznie niższych oraz węższych pudełkach.

Zasilanie NASTRO-SB M

Producent przewiduje zasilanie:

• 380/415 V, 50 Hz, 3PH + N + PE,
• 220/240 V, 50 Hz, 1PH + N + PE.

Inne wersje zasilania mogą być dostępne na zamówienie.

Maszyna nie wymaga instalacji sprężonego powietrza do standardowego procesu zaklejania. Moc zainstalowana wynosi 0,26 kW.

Regulacja wysokości roboczej

Standardowa wysokość powierzchni roboczej mieści się w zakresie od 540 do 800 mm.

Producent oferuje kilka konfiguracji nóg:

• niższe nogi – wysokość 440–700 mm,
• standardowe nogi – 540–800 mm,
• koła transportowe – 650–910 mm,
• wyższe nogi – 760–1020 mm.

Pozwala to dopasować poziom maszyny do przenośników oraz pozostałych elementów stanowiska.

Opcjonalny system składania trzech klap

NASTRO-SB M może współpracować z pasywnym systemem składania trzech klap kartonu.

Rozwiązanie wspiera operatora podczas przygotowania opakowania do zaklejania i może poprawić ergonomię stanowiska przy większej liczbie kartonów.

System stanowi opcjonalne rozszerzenie podstawowej konfiguracji maszyny.

Wyposażenie opcjonalne NASTRO-SB M5/M6/M8

SIAT umożliwia rozbudowę zaklejarki o elementy dopasowane do organizacji konkretnej linii.

Dostępne opcje obejmują między innymi:

• osłony bezpieczeństwa,
• przedłużony układ napędowy,
• koła transportowe,
• wyższe nogi,
• niższe nogi,
• pasywny system składania trzech klap,
• przenośniki rozciągliwe GTL i GTR,
• przenośniki rolkowe RG.

Dodatkowe przenośniki ułatwiają stworzenie kompletnego stanowiska obejmującego podawanie, zaklejanie i odbiór kartonów.

Bezpieczeństwo podczas zaklejania kartonów

SIAT ograniczył w konstrukcji punkty, w których mogłoby dojść do przypadkowego zakleszczenia. Maszyna posiada również blokowany wyłącznik elektryczny przydatny podczas konserwacji.

Model M5 wykorzystuje centralny przycisk awaryjny. W M6 i M8 producent stosuje przyciski awaryjne dostępne z obu stron urządzenia.

Konstrukcja spełnia wymagania CE dla tego typu urządzeń.

Gdzie sprawdzi się zaklejarka kartonów NASTRO-SB M?

Seria NASTRO-SB M odpowiada przede wszystkim procesom, w których firma regularnie zakleja większe partie kartonów o jednakowych wymiarach.

Producent wskazuje zastosowanie urządzeń między innymi w branży spożywczej i napojowej, chemicznej, odzieżowej, winiarskiej, budowlanej, e-commerce oraz przy produkcji artykułów konsumenckich.

Trzy wielkości maszyny pozwalają dobrać zakres roboczy od standardowych kartonów do opakowań o szerokości i wysokości 800 mm. Warianty Low Box dodatkowo rozszerzają możliwości serii o małe i niskie kartony.
