Zaklejarka do kartonów EASY TAPE 70 TSB-SS

Opis

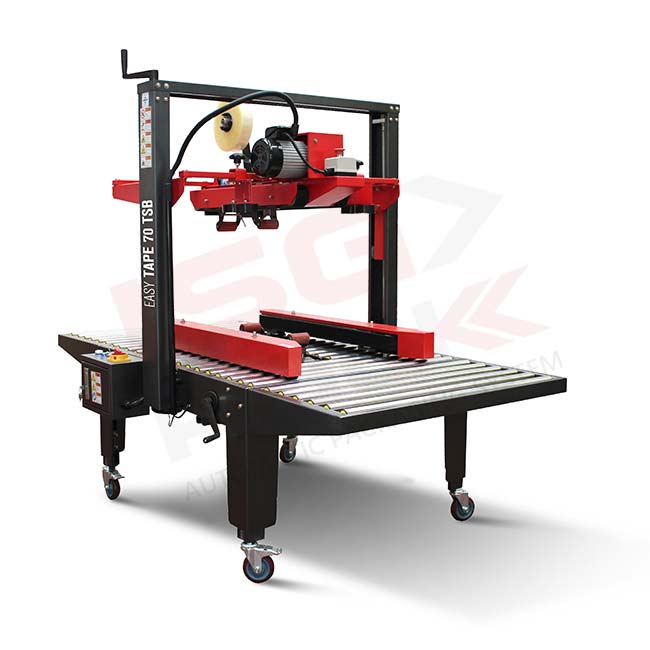

Zaklejarka do kartonów EASY TAPE 70 TSB-SS

Zaklejarka do kartonów EASY TAPE 70 TSB-SS to półautomatyczna maszyna ze stali nierdzewnej przeznaczona do zamykania dużych kartonów typu amerykańskiego za pomocą taśmy samoprzylepnej. Urządzenie zakleja górną i dolną część opakowania podczas jednego przejścia, a rozbudowany system pasów zapewnia stabilne prowadzenie również dużych kartonów.

Model obsługuje opakowania od 150 × 150 × 120 mm do ∞ × 700 × 700 mm oraz kartony o masie do 30 kg. Prędkość transportu wynosi 20 m/min, a maksymalna wydajność sięga 15 kartonów na minutę.

System transportowy wykorzystuje dwa boczne pasy napędzane dwoma silnikami oraz dwa górne pasy napędzane dodatkowym silnikiem. Ręczne ustawianie formatu sprawia, że maszyna szczególnie dobrze odpowiada procesom, w których kartony pakowane są partiami o powtarzalnych wymiarach.

Jak działa zaklejarka do kartonów EASY TAPE 70 TSB-SS?

Przed rozpoczęciem pracy operator ręcznie dopasowuje wysokość i szerokość maszyny do aktualnego formatu kartonu.

Następnie:

• operator przygotowuje karton i składa jego klapy,
• opakowanie trafia na rolki wejściowe,
• boczne i górne pasy przejmują karton,
• maszyna prowadzi go przez strefę zaklejania,
• górna głowica nakłada taśmę na górne klapy,
• dolna głowica zakleja spód,
• taśma zostaje odcięta,
• gotowy karton trafia na rolki wyjściowe.

Po ustawieniu formatu kolejne opakowania o identycznych wymiarach mogą być zaklejane bez ponownej regulacji.

Konstrukcja ze stali nierdzewnej

Wersja TSB-SS posiada konstrukcję ze stali nierdzewnej.

Jest to najważniejsza różnica pomiędzy EASY TAPE 70 TSB-SS a standardową EASY TAPE 70 TSB.

Wariant nierdzewny zachowuje sposób działania modelu podstawowego:

• ręczne ustawianie wymiaru,
• zaklejanie góry i dołu,
• dwa boczne pasy,
• dwa pasy górne,
• rolki wejściowe i wyjściowe,
• obsługę dużych kartonów.

Model można wybrać w procesach, w których wymagane jest urządzenie wykonane ze stali nierdzewnej.

Półautomatyczna zaklejarka do dużych kartonów

EASY TAPE 70 TSB-SS została przygotowana przede wszystkim do większych opakowań.

Maksymalna szerokość kartonu wynosi:

700 mm

a maksymalna wysokość:

700 mm.

Pozwala to wykorzystać maszynę przy kartonach, które przekraczają zakres roboczy standardowych zaklejarek do opakowań o szerokości 500 mm.

Kartony od 150 × 150 × 120 mm

Minimalny obsługiwany format wynosi:

150 mm długości × 150 mm szerokości × 120 mm wysokości.

Szeroki zakres regulacji pozwala więc stosować urządzenie nie tylko przy dużych kartonach, lecz również przy znacznie mniejszych opakowaniach.

Maksymalny karton ∞ × 700 × 700 mm

Maksymalna szerokość wynosi:

700 mm.

Maksymalna wysokość:

700 mm.

Długość kartonu nie ma określonej maksymalnej wartości wynikającej z konstrukcji zaklejarki.

Zakres można więc zapisać jako:

150 × 150 × 120 mm – ∞ × 700 × 700 mm.

W przypadku bardzo długich kartonów należy odpowiednio zorganizować transport przed i za maszyną.

Maksymalna masa kartonu 30 kg

Zaklejarka obsługuje opakowania o masie do:

30 kg.

Parametr należy uwzględnić szczególnie przy większych kartonach zawierających ciężkie produkty.

Zachowanie dopuszczalnej masy pomaga zapewnić stabilny transport przez system pasów.

Ręczne ustawianie formatu

EASY TAPE 70 TSB-SS wykorzystuje manualną regulację wymiaru.

Operator przed rozpoczęciem partii ustawia:

• szerokość przestrzeni roboczej,
• wysokość zespołu górnego.

Jeżeli wszystkie kartony w serii mają takie same wymiary, ustawienie pozostaje bez zmian.

Ponowna regulacja jest konieczna dopiero przy rozpoczęciu partii o innym formacie.

Dwa boczne pasy transportowe

Karton prowadzony jest przez:

dwa boczne pasy napędowe.

Każdy z nich posiada własny silnik.

Pasy pomagają:

• utrzymywać karton w osi,
• stabilizować opakowanie,
• zachować równomierny przesuw,
• prawidłowo prowadzić karton względem głowic.

Przy dużych opakowaniach stabilne prowadzenie z boków ogranicza możliwość przekoszenia podczas transportu.

Dwa górne pasy transportowe

EASY TAPE 70 TSB-SS wykorzystuje również:

dwa napędzane pasy górne.

Są one sterowane dodatkowym silnikiem.

Górny układ dociska karton i stabilizuje jego położenie podczas przejazdu przez maszynę.

Połączenie pasów bocznych oraz górnych dobrze odpowiada wysokim i dużym kartonom, które wymagają prowadzenia z kilku stron.

Trzy silniki układu transportowego

System transportu wykorzystuje:

• dwa silniki dla pasów bocznych,
• jeden silnik dla dwóch pasów górnych.

Rozwiązanie zapewnia kontrolowany przesuw opakowania przez strefę zaklejania.

Stabilne prowadzenie pomaga zachować właściwe ustawienie klap względem głowic oraz powtarzalne położenie taśmy.

Zaklejanie góry i dołu kartonu

Maszyna wykonuje jednoczesne zaklejanie:

górnej i dolnej części opakowania.

Górna głowica nakłada taśmę na linię połączenia górnych klap.

Dolna głowica w tym samym cyklu zamyka spód.

Pozwala to wykonać oba zaklejenia podczas jednego przejazdu kartonu przez urządzenie.

Prędkość transportu 20 m/min

Pasy transportują karton z prędkością:

20 m/min.

Po przejęciu opakowania system automatycznie prowadzi je przez sekcję zaklejającą.

Stała prędkość pomaga zachować powtarzalny przebieg kolejnych cykli.

Wydajność do 15 kartonów na minutę

Maksymalna wydajność wynosi:

do 15 kartonów/min.

Rzeczywiste tempo zależy między innymi od:

• wielkości kartonów,
• ich długości,
• organizacji stanowiska,
• szybkości podawania,
• odbioru gotowych opakowań,
• częstotliwości zmian formatu.

Przy seryjnym zaklejaniu identycznych kartonów operator nie musi ponownie regulować maszyny przed każdym cyklem.

Kartony typu amerykańskiego

EASY TAPE 70 TSB-SS przeznaczona jest do klasycznych kartonów klapowych typu amerykańskiego.

Tego rodzaju opakowania są powszechnie wykorzystywane w:

• produkcji,
• magazynowaniu,
• logistyce,
• dystrybucji,
• e-commerce,
• centrach konfekcjonowania.

Po przygotowaniu klap taśma zostaje nałożona wzdłuż linii ich połączenia.

Taśmy Kraft, PP i PVC

Zaklejarka może pracować z taśmami samoprzylepnymi:

• Kraft,
• PP,
• PVC.

Pozwala to dobrać materiał odpowiednio do rodzaju opakowania i wymagań procesu.

Głowice zaklejające 50–75 mm

Standardowe głowice obsługują taśmy w zakresie:

50–75 mm.

Głowice odpowiadają za:

• rozwijanie taśmy,
• prowadzenie materiału,
• przyklejenie go do kartonu,
• docisk,
• odcięcie po zakończeniu aplikacji.

Szerokość taśmy można dobrać do wielkości opakowania i charakteru procesu.

Rolki taśmy do 990 m

Dla taśm o szerokości 50 i 75 mm można stosować rolki o długości do:

990 m.

Duży nawój ogranicza częstotliwość wymiany taśmy podczas seryjnego zaklejania większej liczby kartonów.

Rolki wejściowe

Maszyna posiada sekcję rolek wejściowych.

Ułatwia ona:

• przygotowanie kartonu,
• ustawienie dużego opakowania,
• wprowadzenie go pomiędzy pasy,
• płynne rozpoczęcie cyklu.

Dodatkowa powierzchnia transportowa ma szczególne znaczenie przy większych gabarytach.

Rolki wyjściowe

Po zaklejeniu karton trafia na rolki wyjściowe.

Sekcja pozwala:

• odebrać gotowe opakowanie,
• przesunąć je poza maszynę,
• przekazać karton do dalszej części procesu.

Rolki wejściowe i wyjściowe tworzą kompletne stanowisko półautomatycznego zaklejania.

Element zatrzymujący karton

Maszyna posiada element pomagający zatrzymać i ustawić karton przed rozpoczęciem transportu przez pasy.

Rozwiązanie ułatwia operatorowi prawidłowe przygotowanie dużego opakowania przed cyklem zaklejania.

Koła z blokadą

Zaklejarka została wyposażona w koła.

Pozwalają one łatwiej zmieniać położenie urządzenia w obrębie stanowiska.

Po ustawieniu maszyny koła można zablokować, stabilizując konstrukcję na czas pracy.

Wysokość robocza 600–800 mm

Powierzchnię roboczą można ustawić w zakresie:

600–800 mm.

Regulacja pozwala dopasować zaklejarkę do:

• stanowiska operatora,
• dodatkowych transporterów,
• urządzeń poprzedzających,
• kolejnych elementów linii pakującej.

Zasilanie jednofazowe 220 V

EASY TAPE 70 TSB-SS pracuje z zasilaniem:

220 V, 1 faza, 50/60 Hz.

Nie wymaga zasilania trójfazowego.

Moc zainstalowana 0,60 kW

Moc zainstalowana wynosi:

0,60 kW.

Energia elektryczna zasila przede wszystkim system trzech napędów transportowych prowadzących karton przez maszynę.

Brak zapotrzebowania na sprężone powietrze

Urządzenie nie wymaga instalacji pneumatycznej.

Format ustawia operator ręcznie, a system transportowy wykorzystuje napędy elektryczne.

Ułatwia to instalację zaklejarki w miejscu bez przyłącza sprężonego powietrza.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Parametr należy uwzględnić podczas organizacji stanowiska pracy.

Wyłącznik awaryjny

Zaklejarka posiada awaryjny przycisk zatrzymania zgodny z wymaganiami CE.

Pozwala on szybko zatrzymać maszynę w sytuacji wymagającej natychmiastowego przerwania pracy.

Specyfikacja techniczna EASY TAPE 70 TSB-SS

Parametr	EASY TAPE 70 TSB-SS
Typ urządzenia	półautomatyczna zaklejarka do kartonów
Konstrukcja	stal nierdzewna
Regulacja formatu	ręczna
Zaklejanie	góra i dół
Typ kartonów	amerykańskie
Minimalny format kartonu	150 × 150 × 120 mm
Maksymalny format kartonu	∞ × 700 × 700 mm
Minimalna długość	150 mm
Maksymalna długość	bez określonego limitu
Minimalna szerokość	150 mm
Maksymalna szerokość	700 mm
Minimalna wysokość	120 mm
Maksymalna wysokość	700 mm
Maksymalna masa kartonu	30 kg
Maksymalna wydajność	do 15 kartonów/min
Prędkość transportu	20 m/min
System transportu	2 pasy boczne + 2 pasy górne
Napęd pasów bocznych	2 silniki
Napęd pasów górnych	1 silnik
Obsługiwane taśmy	Kraft / PP / PVC
Standardowe głowice	50–75 mm
Maksymalna długość rolki	990 m
Rolki wejściowe	tak
Rolki wyjściowe	tak
Koła z blokadą	tak
Wysokość robocza	600–800 mm
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Moc zainstalowana	0,60 kW
Sprężone powietrze	niewymagane
Wymiary L × W × H	2000 × 1110 × 1650–1850 mm
Masa netto	180 kg
Maksymalny poziom hałasu	≤ 75 dB
Wyłącznik awaryjny	tak

Wymiary EASY TAPE 70 TSB-SS

Wymiary maszyny wynoszą:

2000 × 1110 × 1650–1850 mm.

Duże gabaryty konstrukcji wynikają z możliwości obsługi kartonów o szerokości i wysokości do 700 mm.

Przy organizacji stanowiska należy dodatkowo przewidzieć miejsce na podawanie oraz odbieranie dużych opakowań.

Masa netto 180 kg

Masa netto urządzenia wynosi:

180 kg.

Koła ułatwiają przemieszczanie maszyny oraz jej ustawienie w wybranym miejscu stanowiska.

EASY TAPE 70 TSB-SS a EASY TAPE 70 TSB

Obie wersje wykorzystują ten sam sposób pracy oraz ten sam układ transportowy.

Parametr	EASY TAPE 70 TSB	EASY TAPE 70 TSB-SS
Konstrukcja	standardowa	stal nierdzewna
Regulacja formatu	ręczna	ręczna
Zaklejanie	góra i dół	góra i dół
System transportu	2 boczne + 2 górne pasy	2 boczne + 2 górne pasy
Maksymalny karton	∞ × 700 × 700 mm	∞ × 700 × 700 mm
Maksymalna masa kartonu	30 kg	30 kg
Prędkość transportu	20 m/min	20 m/min
Wydajność	do 15 kartonów/min	do 15 kartonów/min
Moc	0,60 kW	0,60 kW

Najważniejszą różnicę stanowi zastosowanie konstrukcji ze stali nierdzewnej w wariancie TSB-SS.

Zaklejarka do dużych kartonów ze stali nierdzewnej

Połączenie maksymalnego formatu ∞ × 700 × 700 mm oraz konstrukcji ze stali nierdzewnej pozwala zastosować EASY TAPE 70 TSB-SS w procesach wymagających obsługi dużych opakowań i nierdzewnego wykonania maszyny.

Dodatkowe górne pasy pomagają stabilizować wysokie i szerokie kartony podczas transportu.

Zaklejarka do pracy seryjnej

EASY TAPE 70 TSB-SS najlepiej sprawdza się przy seriach kartonów o powtarzalnych wymiarach.

Operator ustawia maszynę przed rozpoczęciem partii, a następnie kolejne opakowania mogą przechodzić przez urządzenie bez zmiany ustawień.

Po przejściu na nowy format wystarczy ręcznie dostosować szerokość i wysokość zaklejarki.

Alternatywa dla ręcznego zaklejania

Przy ręcznym zamykaniu dużych kartonów operator musi samodzielnie nakładać, dociskać i odcinać taśmę na górnej oraz dolnej części opakowania.

EASY TAPE 70 TSB-SS automatyzuje aplikację taśmy podczas transportu kartonu przez urządzenie.

Operator skupia się przede wszystkim na przygotowaniu oraz podawaniu kolejnych opakowań.

Zastosowanie EASY TAPE 70 TSB-SS

Zaklejarka może znaleźć zastosowanie w:

• zakładach produkcyjnych,
• magazynach,
• centrach logistycznych,
• centrach dystrybucyjnych,
• firmach wysyłkowych,
• centrach konfekcjonowania,
• przedsiębiorstwach korzystających z dużych kartonów,
• procesach wymagających maszyny wykonanej ze stali nierdzewnej.

Gdzie sprawdzi się zaklejarka do kartonów EASY TAPE 70 TSB-SS?

Zaklejarka do kartonów EASY TAPE 70 TSB-SS sprawdzi się w przedsiębiorstwach regularnie przygotowujących duże kartony do transportu, magazynowania i wysyłki oraz wymagających konstrukcji ze stali nierdzewnej.

Zakres od 150 × 150 × 120 mm do ∞ × 700 × 700 mm, maksymalna masa kartonu 30 kg, transport 20 m/min oraz wydajność do 15 kartonów na minutę zapewniają szeroki zakres zastosowania.

Dwa boczne i dwa górne pasy stabilizują karton podczas transportu, a jednoczesne zaklejanie góry i dołu ogranicza liczbę ręcznych czynności potrzebnych do przygotowania opakowania.
