Zaklejarka do kartonów Random Tape 50SB-SS

Opis

Zaklejarka do kartonów Random Tape 50SB-SS

Zaklejarka do kartonów Random Tape 50SB-SS to półautomatyczna maszyna ze stali nierdzewnej wyposażona w system automatycznego dopasowania do kartonów o zmiennych wymiarach. Urządzenie samoczynnie dostosowuje położenie zespołu roboczego do szerokości i wysokości wprowadzanego opakowania, dlatego operator nie musi ręcznie przestawiać zaklejarki przy każdej zmianie formatu.

Maszyna przeznaczona jest do kartonów typu amerykańskiego. Jednocześnie zakleja ich górną i dolną część za pomocą taśmy samoprzylepnej. Dwa dolne boczne pasy napędowe prowadzą opakowanie przez strefę roboczą z prędkością 20 m/min.

Random Tape 50SB-SS obsługuje kartony od 150 × 120 × 120 mm do ∞ × 480 × 500 mm oraz opakowania o masie do 30 kg. Maksymalna wydajność wynosi do 15 kartonów na minutę.

Konstrukcja ze stali nierdzewnej pozwala wykorzystać urządzenie także w środowiskach produkcyjnych, w których duże znaczenie mają trwałość, łatwe utrzymanie powierzchni w czystości oraz odporność materiału.

Jak działa zaklejarka do kartonów Random Tape 50SB-SS?

Operator przygotowuje karton, składa dolne klapy, umieszcza produkt wewnątrz opakowania, zamyka górne klapy i wprowadza karton do maszyny.

Po podaniu kartonu system samoczynnie rozpoznaje wymagany zakres ustawienia i dopasowuje elementy prowadzące do jego wymiarów. Dwa dolne pasy boczne przejmują opakowanie i transportują je przez strefę zaklejania. Górna głowica aplikuje taśmę na górne klapy, a dolna jednocześnie zamyka spód kartonu. Po zakończeniu procesu gotowe opakowanie trafia na rolki wyjściowe.

Jeżeli następny karton ma inne wymiary, maszyna ponownie automatycznie dostosowuje swoje ustawienie.

Automatyczne dopasowanie do różnych formatów kartonów

Najważniejszą cechą Random Tape 50SB-SS jest system samodopasowania.

W tradycyjnej półautomatycznej zaklejarce operator przed zmianą formatu musi ręcznie ustawić wysokość oraz szerokość przestrzeni roboczej. W Random Tape 50SB-SS proces ten odbywa się automatycznie.

Pneumatyczny system centrujący i przytrzymujący dopasowuje się do kolejnego kartonu. Dzięki temu maszyna dobrze sprawdza się na stanowiskach, gdzie występuje duża różnorodność opakowań i trudno pracować długimi seriami jednego formatu.

Rozwiązanie jest szczególnie przydatne w e-commerce, logistyce, centrach dystrybucyjnych i zakładach konfekcjonujących wiele różnych produktów.

Zaklejarka do kartonów ze stali nierdzewnej

Wariant Random Tape 50SB-SS posiada konstrukcję wykonaną ze stali nierdzewnej.

Takie wykonanie zwiększa odporność powierzchni maszyny i ułatwia jej regularne czyszczenie. Model może dzięki temu znaleźć zastosowanie między innymi w zakładach spożywczych, chemicznych i farmaceutycznych oraz w innych procesach wymagających trwałego wykonania urządzeń pakujących.

Wersja SS zachowuje jednocześnie najważniejsze funkcje standardowego modelu Random Tape 50SB: automatyczne dopasowanie do kartonu, boczny transport, jednoczesne zaklejanie góry i dołu oraz możliwość pracy z kartonami o zmiennych wymiarach.

Półautomatyczna praca i automatyczne samodopasowanie

Random Tape 50SB-SS pozostaje maszyną półautomatyczną, ponieważ operator przygotowuje karton, składa klapy, napełnia opakowanie oraz wprowadza je do urządzenia.

Automatycznie odbywa się natomiast dopasowanie maszyny do formatu, transport kartonu przez strefę roboczą oraz aplikacja taśmy na górze i na spodzie.

Takie połączenie ogranicza konieczność ręcznego przezbrajania bez rozbudowy stanowiska do w pełni automatycznej linii formowania i zamykania kartonów.

Kartony o zmiennych wymiarach

Random Tape 50SB-SS została zaprojektowana do pracy z kartonami, których wymiary mogą zmieniać się pomiędzy kolejnymi cyklami.

Po zaklejeniu jednego opakowania do maszyny może trafić karton o innej szerokości lub wysokości. System automatycznego ustawiania ponownie dostosuje się do nowego formatu.

Funkcja ta ma znaczenie szczególnie w procesach, w których jedno stanowisko obsługuje wiele produktów i rozmiar paczki zależy od aktualnego zamówienia.

Minimalny karton 150 × 120 × 120 mm

Najmniejszy obsługiwany format wynosi:

150 mm długości × 120 mm szerokości × 120 mm wysokości.

Pozwala to wykorzystać zaklejarkę przy stosunkowo niewielkich kartonach bez konieczności ręcznego ustawiania urządzenia do każdego kolejnego formatu.

Maksymalny karton ∞ × 480 × 500 mm

Maksymalna szerokość kartonu wynosi:

480 mm.

Maksymalna wysokość wynosi:

500 mm.

Konstrukcja urządzenia nie określa maksymalnej długości kartonu.

Pełny zakres roboczy wynosi więc:

150 × 120 × 120 mm – ∞ × 480 × 500 mm.

W przypadku bardzo długich kartonów należy zapewnić odpowiednią przestrzeń oraz podparcie przed i za maszyną.

Maksymalna masa kartonu 30 kg

Random Tape 50SB-SS obsługuje kartony o masie do:

30 kg.

Parametr należy uwzględnić szczególnie przy większych opakowaniach zawierających cięższe produkty.

Zachowanie maksymalnego dopuszczalnego obciążenia ma znaczenie dla prawidłowego transportu i działania automatycznego systemu pozycjonowania.

Dwa dolne pasy boczne

Transport kartonu odbywa się za pomocą:

dwóch napędzanych dolnych pasów bocznych.

Pasy przejmują karton z dwóch stron i prowadzą go przez głowice zaklejające.

Układ pomaga utrzymywać opakowanie w osi, zapewnia równomierny przesuw i współpracuje z pneumatycznym systemem automatycznego dopasowania.

Boczny transport jest istotnym elementem konstrukcji Random Tape 50SB-SS i odróżnia aktualną konfigurację producenta od starszych danych spotykanych w niektórych kartach produktowych.

Prędkość transportu 20 m/min

Kartony przemieszczają się przez zaklejarkę z prędkością:

20 m/min.

Po dopasowaniu systemu do formatu pasy automatycznie przejmują karton i prowadzą go przez strefę roboczą.

Stała prędkość pozwala utrzymać powtarzalny przebieg aplikacji taśmy.

Wydajność do 15 kartonów na minutę

Maksymalna deklarowana wydajność wynosi:

do 15 kartonów/min.

Rzeczywista wydajność całego stanowiska zależy również od długości kartonów, różnic pomiędzy kolejnymi formatami, sposobu przygotowania opakowań przez operatora oraz organizacji odbioru gotowych paczek.

Automatyczne dopasowanie ogranicza jednak czas potrzebny na ręczne ustawianie maszyny przy przejściu pomiędzy różnymi formatami.

Jednoczesne zaklejanie góry i dołu

Random Tape 50SB-SS posiada górną i dolną głowicę zaklejającą.

Podczas jednego przejścia kartonu górna głowica nakłada taśmę na linię połączenia górnych klap, natomiast dolna zamyka spód.

Nie ma potrzeby obracania kartonu i ponownego wprowadzania go do maszyny w celu wykonania drugiego zaklejenia.

Wyrównanie klap kartonu

Automatyczny system centrujący pomaga prawidłowo ustawić karton względem strefy zaklejania.

Stabilne prowadzenie opakowania wpływa na właściwe położenie klap oraz taśmy.

Jest to szczególnie ważne w przypadku pracy z kartonami o różnych szerokościach i wysokościach, ponieważ maszyna musi każdorazowo dopasować pozycję elementów roboczych.

Kartony typu amerykańskiego

Random Tape 50SB-SS jest przeznaczona do standardowych kartonów klapowych typu amerykańskiego.

Operator przygotowuje karton i zamyka jego klapy, a następnie maszyna przejmuje proces dopasowania, transportu i zaklejania.

Kartony tego rodzaju są szeroko stosowane w logistyce, produkcji, e-commerce, magazynach i centrach dystrybucyjnych.

Taśmy Kraft, PP i PVC

Maszyna współpracuje z taśmami samoprzylepnymi wykonanymi z:

• papieru Kraft,
• polipropylenu PP,
• PVC.

Pozwala to dobrać materiał odpowiednio do rodzaju kartonu oraz wymagań związanych z dalszym transportem i magazynowaniem.

Głowice zaklejające 50–75 mm

Standardowe głowice zaklejające obsługują taśmy o szerokości:

50–75 mm.

Górna oraz dolna głowica odpowiadają za prowadzenie materiału, aplikację taśmy na karton, docisk i odcięcie po zakończeniu zaklejania.

Pneumatyczny system samodopasowania

Automatyczne ustawianie urządzenia wykorzystuje układ pneumatyczny.

Nominalne ciśnienie robocze wynosi:

6 bar.

Producent określa również zakres pneumatycznego zasilania maszyny na:

4–6 kgf/cm².

Dostęp do instalacji sprężonego powietrza jest więc niezbędny do prawidłowego działania funkcji automatycznego dopasowania.

Zużycie sprężonego powietrza 7 Nl/min

Dla wariantu Random Tape 50SB-SS producent podaje zużycie sprężonego powietrza:

7 Nl/min.

Wartość należy uwzględnić podczas przygotowywania instalacji pneumatycznej dla stanowiska.

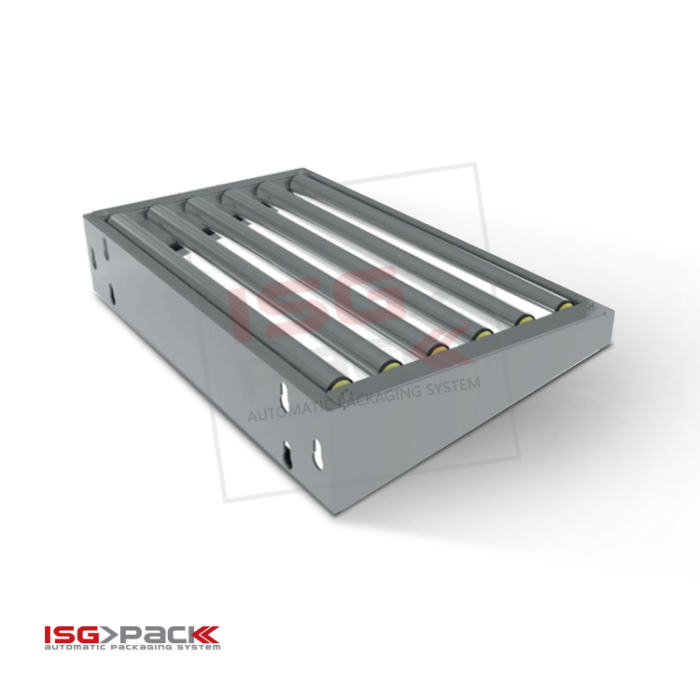

Rolki wejściowe i wyjściowe

Maszyna wyposażona jest w przenośniki rolkowe na wejściu oraz wyjściu.

Rolki wejściowe pomagają operatorowi prawidłowo ustawić karton przed wprowadzeniem do systemu automatycznego dopasowania. Po zaklejeniu opakowanie trafia na sekcję wyjściową, skąd można je odebrać albo przekazać do kolejnego etapu procesu.

Takie wyposażenie pozwala wykorzystać Random Tape 50SB-SS jako kompletne półautomatyczne stanowisko pakujące.

Wysokość robocza 600–830 mm

Wysokość powierzchni roboczej można ustawić w zakresie:

600–830 mm.

Pozwala to dostosować urządzenie do ergonomii stanowiska oraz wysokości innych przenośników i maszyn pracujących w tym samym ciągu technologicznym.

Zasilanie 220 V

Random Tape 50SB-SS wykorzystuje zasilanie:

220 V, 50/60 Hz.

Moc zainstalowana wynosi:

0,4 kW.

Oprócz zasilania elektrycznego maszyna wymaga również instalacji sprężonego powietrza.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Parametr należy uwzględnić podczas organizowania stanowiska pracy.

Wyłącznik awaryjny

Maszyna posiada awaryjny przycisk zatrzymania zgodny z wymaganiami CE.

Pozwala natychmiast zatrzymać urządzenie w sytuacji wymagającej przerwania cyklu.

Specyfikacja techniczna Random Tape 50SB-SS

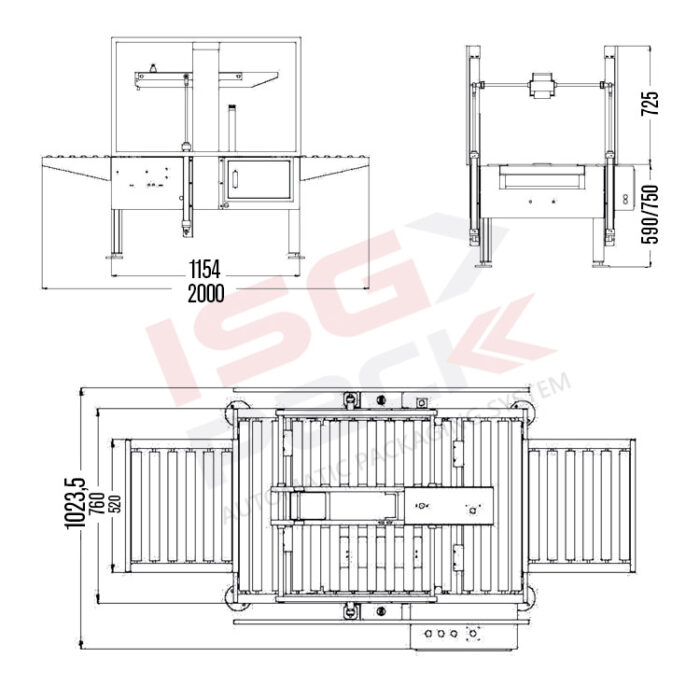

Wymiary Random Tape 50SB-SS

Wymiary maszyny według szczegółowej specyfikacji technicznej wynoszą:

2000 × 1060 × 1320–1550 mm.

Przy przygotowywaniu stanowiska należy dodatkowo uwzględnić miejsce potrzebne do swobodnego podawania i odbierania kartonów.

W przypadku bardzo długich opakowań konieczne może być dodatkowe podparcie transportowe.

Masa netto 250 kg

Masa netto urządzenia wynosi:

250 kg.

Parametr należy uwzględnić podczas planowania instalacji oraz ustawienia maszyny na stanowisku pakowania.

Random Tape 50SB-SS a Random Tape 50SB

Oba modele działają według tej samej podstawowej zasady: automatycznie dopasowują się do wymiarów kolejnego kartonu i zaklejają jego górną oraz dolną część.

Najważniejszą różnicą jest konstrukcja.

Random Tape 50SB wykorzystuje standardowe wykonanie maszyny, natomiast Random Tape 50SB-SS posiada konstrukcję ze stali nierdzewnej.

Wersja SS sprawdzi się więc tam, gdzie oprócz obsługi zmiennych formatów istotne jest również nierdzewne wykonanie urządzenia.

Random Tape 50SB-SS a zaklejarka z ręczną regulacją

W klasycznej półautomatycznej zaklejarce przy zmianie wymiaru kartonu operator musi zatrzymać proces i ręcznie dostosować prowadnice oraz położenie górnego zespołu.

Random Tape 50SB-SS wykonuje tę regulację automatycznie.

Ma to szczególne znaczenie przy mieszanych partiach opakowań, gdzie po sobie pojawiają się kartony o różnych szerokościach i wysokościach.

W przypadku długich serii jednego formatu manualna zaklejarka może być wystarczająca, natomiast przy częstych zmianach rozmiaru system samodopasowania ogranicza liczbę ręcznych przezbrojeń.

Zaklejarka do różnych rozmiarów kartonów

Random Tape 50SB-SS dobrze odpowiada procesom, w których wielkość opakowania zależy od aktualnie pakowanego produktu lub zamówienia.

Maszyna może dzięki temu znaleźć zastosowanie w magazynach i centrach wysyłkowych obsługujących szeroki asortyment.

Automatyczne dopasowanie pomaga utrzymać płynność procesu bez konieczności grupowania wszystkich kartonów według jednego wymiaru przed zaklejaniem.

Zastosowanie Random Tape 50SB-SS

Random Tape 50SB-SS może pracować w magazynach, centrach logistycznych, zakładach produkcyjnych, centrach konfekcjonowania, e-commerce oraz w przedsiębiorstwach wykorzystujących wiele różnych formatów kartonów. Konstrukcja ze stali nierdzewnej rozszerza zakres zastosowania także na procesy, w których taki materiał wykonania jest wymagany ze względu na warunki produkcyjne.

Gdzie sprawdzi się zaklejarka do kartonów Random Tape 50SB-SS?

Zaklejarka do kartonów Random Tape 50SB-SS sprawdzi się przede wszystkim na stanowiskach obsługujących kartony o zmieniającej się szerokości i wysokości, gdzie ręczne ustawianie maszyny przed każdym nowym formatem byłoby niepraktyczne.

Pneumatyczny system automatycznie dopasowuje urządzenie do wprowadzanego kartonu. Dwa dolne pasy boczne transportują opakowanie z prędkością 20 m/min, a górna i dolna głowica wykonują zaklejanie podczas jednego przejścia.

Zakres od 150 × 120 × 120 mm do ∞ × 480 × 500 mm, maksymalna masa kartonu 30 kg, wydajność do 15 kartonów na minutę oraz konstrukcja ze stali nierdzewnej pozwalają wykorzystać Random Tape 50SB-SS jako elastyczne stanowisko do pakowania produktów w zróżnicowanych formatach.
