Zaklejarka do Kartonów SIAT NASTRO-SB™ – R5 – R6 – R8 Seria

Opis

Zaklejarka kartonów SIAT NASTRO-SB R5/R6/R8 do zmiennych formatów

Zaklejarka kartonów SIAT NASTRO-SB R5/R6/R8 to seria półautomatycznych urządzeń przeznaczonych do zaklejania kartonów o zmieniających się wymiarach. Maszyna automatycznie dopasowuje wysokość zespołu roboczego oraz położenie bocznych pasów napędowych do aktualnego formatu opakowania, dlatego operator nie musi ręcznie przezbrajać urządzenia przed każdym kolejnym kartonem.

Seria obejmuje modele R5, R6 i R8. Poszczególne wersje różnią się przede wszystkim maksymalną szerokością i wysokością obsługiwanych opakowań. R5 odpowiada kartonom do 500 mm szerokości i wysokości, R6 zwiększa ten zakres do 650 mm, natomiast R8 obsługuje duże kartony do 800 × 800 mm.

NASTRO-SB R wykorzystuje dwa boczne pasy napędowe o wysokości 75 mm. System stabilnie prowadzi opakowanie przez strefę roboczą, a głowice SIAT nanoszą taśmę na górną i dolną część kartonu. Konstrukcja pozwala pracować z losową kolejnością formatów bez ciągłego zatrzymywania linii na ręczną regulację.

Jak działa zaklejarka kartonów NASTRO-SB R?

Po wprowadzeniu kartonu układ pneumatyczny automatycznie ustawia wysokość górnego zespołu oraz położenie bocznych pasów prowadzących. Maszyna dopasowuje się do szerokości i wysokości aktualnego opakowania i prowadzi je przez głowice zaklejające.

Dwa boczne pasy odpowiadają za transport kartonu i utrzymują go w odpowiednim położeniu podczas nakładania taśmy. System może rozpocząć cykl zarówno od strony górnej, jak i dolnej, zależnie od konfiguracji procesu.

Automatyczne dopasowanie szczególnie dobrze sprawdza się w procesach, w których po linii przemieszczają się kartony o różnych wymiarach. Operator nie musi zatrzymywać urządzenia i ręcznie zmieniać ustawień po każdej zmianie formatu.

Zaklejarka kartonów do losowych formatów

SIAT określa NASTRO-SB R jako serię przeznaczoną do kartonów Random Size. Oznacza to, że kolejne opakowania nie muszą mieć identycznych wymiarów.

Pneumatyczne siłowniki odpowiadają za automatyczne dopasowanie wysokości i szerokości układu prowadzącego. Rozwiązanie pozwala skrócić przestoje wynikające z ręcznego przezbrajania zaklejarki.

Seria obejmuje kilka wielkości platformy:

• NASTRO-SB R5 – do średnich kartonów,
• NASTRO-SB R6 – do dużych kartonów,
• NASTRO-SB R8 – do bardzo dużych kartonów.

Dodatkowe wersje Low Box rozszerzają zakres pracy o niskie i wąskie opakowania.

Boczne pasy napędowe

NASTRO-SB R wykorzystuje dwa boczne pasy o wysokości 75 mm. Układ prowadzi karton z dwóch stron i stabilizuje go w czasie całego procesu zaklejania.

Producent zastosował liniowy ruch pasów, który pomaga utrzymać prawidłowe prowadzenie opakowania. Konstrukcja przenośnika pozwala także obsługiwać niskie kartony.

Regulacja docisku górnego zespołu oraz pasów pozwala dopasować siłę prowadzenia do charakterystyki opakowania.

Wydajność zaklejarki NASTRO-SB R5/R6/R8

Aktualna karta techniczna SIAT określa maksymalną wydajność serii na poziomie do 15 kartonów na minutę.

Ostateczna wydajność zależy między innymi od:

• długości obsługiwanych kartonów,
• tempa podawania opakowań przez operatora,
• jakości kartonów,
• rodzaju i jakości taśmy,
• ustawionej prędkości pasów,
• konfiguracji całego stanowiska pakującego.

Pasy transportowe pracują z regulowaną prędkością od 26 do 35 m/min. System zmiennej prędkości pozwala dopasować tempo zaklejania do wymagań procesu.

Regulowana prędkość pracy

SIAT zastosował opatentowane rozwiązanie zmiennej prędkości. Operator może dobrać poziom pracy urządzenia odpowiednio do rodzaju kartonów oraz wymaganej przepustowości.

Sterownik zarządza pracą napędów i pozwala wykorzystać wyższą prędkość w procesach, które wymagają większej wydajności.

System Logic On Board monitoruje również cykle maszyny i zapewnia operatorowi dostęp do najważniejszych danych procesowych.

Logic On Board – kontrola procesu zaklejania

NASTRO-SB R wykorzystuje zintegrowany system logiczny, który rozszerza możliwości klasycznej półautomatycznej zaklejarki.

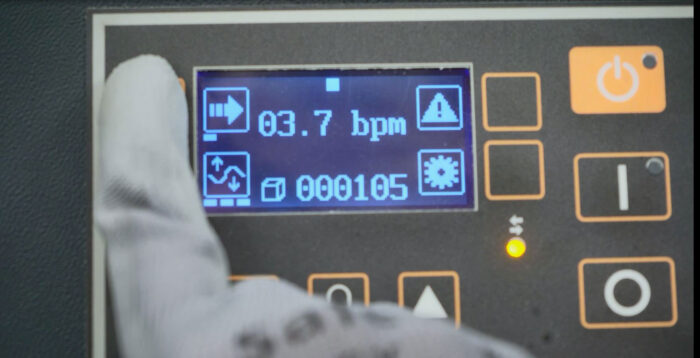

Panel pozwala kontrolować informacje dotyczące między innymi:

• ustawień maszyny,
• liczby zaklejonych kartonów,
• zużycia taśmy,
• alarmów,
• błędów procesu,
• wykrywania cykli,
• parametrów pracy urządzenia.

Diagnostyka dostępna bezpośrednio z poziomu maszyny ułatwia operatorowi szybką kontrolę procesu oraz identyfikację ewentualnych nieprawidłowości.

System oszczędzania energii

NASTRO-SB R może automatycznie zatrzymać silniki i przenośniki po określonym czasie bezczynności, gdy system nie wykrywa kolejnych kartonów.

Funkcja ogranicza niepotrzebną pracę napędów podczas przerw pomiędzy seriami opakowań.

Po pojawieniu się kolejnego kartonu urządzenie może wznowić cykl zgodnie z ustawieniami procesu.

Zaklejanie kartonów taśmą samoprzylepną

Seria NASTRO-SB R współpracuje z głowicami zaklejającymi SIAT K. Producent umożliwia zastosowanie kilku szerokości taśmy, co pozwala dopasować urządzenie do różnych opakowań.

Dostępne głowice obejmują:

• K25 – taśma 25 mm,
• K38 – taśma 38 mm,
• K11 – taśma 50 mm,
• K12 – taśma 75 mm.

Głowice nanoszą taśmę równomiernie na górną oraz dolną część kartonu.

Rodzaje obsługiwanych taśm

Zaklejarka kartonów NASTRO-SB R może pracować z taśmami:

• PVC,
• OPP,
• PET,
• papierowymi.

Maksymalna średnica rolki wynosi 410 mm, a średnica wewnętrzna tulei 76 mm.

Producent przewiduje zakładki taśmy o długości:

• 30 mm,
• 50 mm,
• 70 mm.

Długość zakładki wpływa na minimalną wysokość kartonu, który urządzenie może prawidłowo zakleić.

Szybka wymiana głowic zaklejających

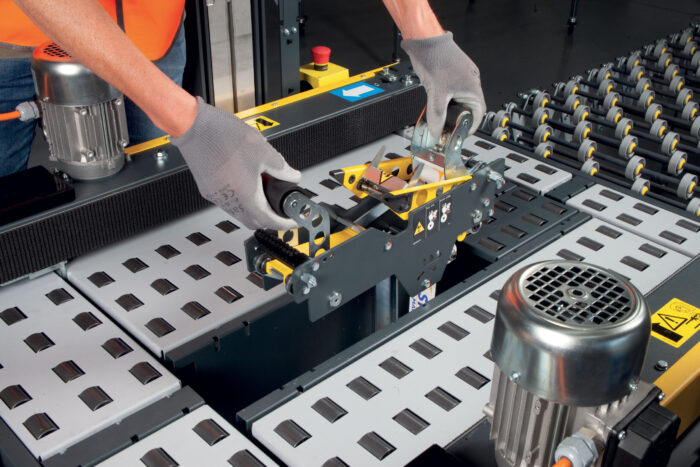

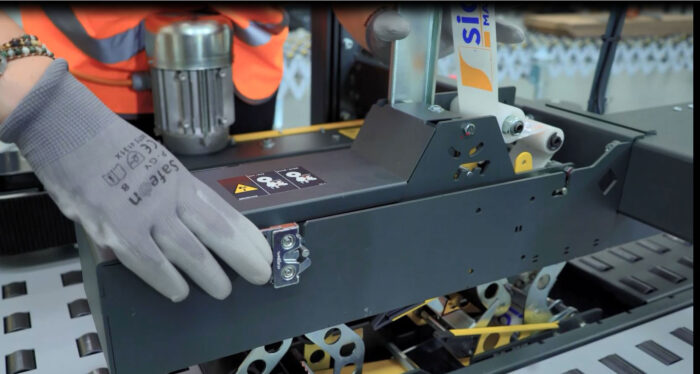

SIAT zastosował system Quick Release, który pozwala wyjmować górną oraz dolną głowicę bez używania narzędzi.

Rozwiązanie ułatwia:

• wymianę rolki taśmy,
• prowadzenie nowej taśmy,
• czyszczenie głowicy,
• kontrolę elementów roboczych,
• czynności serwisowe.

Łatwy dostęp do głowic ogranicza czas potrzebny na standardową obsługę maszyny.

Głowice SIAT K

Głowice serii K odpowiadają za równomierne i powtarzalne nakładanie taśmy.

System szybkiego prowadzenia taśmy upraszcza przygotowanie maszyny po wymianie rolki. Możliwość zastosowania głowic od 25 do 75 mm pozwala dobrać szerokość taśmy do wymiarów oraz masy kartonu.

Kartony obsługiwane przez NASTRO-SB R

Seria współpracuje z regularnymi kartonami klapowymi typu RSC i HSC oraz konstrukcjami zgodnymi z FEFCO 0200 i 0201.

Producent przewiduje pracę z tekturą falistą typu:

• B,
• C,
• E.

Masa obsługiwanego kartonu może wynosić od 0,5 do 32 kg.

Modele R5, R6 i R8 pozwalają dopasować zakres roboczy maszyny do wielkości opakowań występujących w danym zakładzie.

Specyfikacja wariantów NASTRO-SB R5/R6/R8

Poniższa tabela przedstawia zakresy wymiarów poszczególnych wariantów serii.

* Minimalna wysokość 90 mm dotyczy zakładki taśmy 30 mm. Przy zakładce 50 mm minimalna wysokość wynosi 100 mm, a przy zakładce 70 mm – 120 mm.

** Wartość dotyczy wersji Low Box z odpowiednią konfiguracją przesuniętych głowic.

*** Wariant R8 Low Box występuje w dokumentacji serii R8. Jego zakres różni się od konfiguracji Low Box R5 i R6.

Specyfikacja techniczna zaklejarki kartonów NASTRO-SB R

* Wymiary R8 obejmują konfigurację z osłonami.

Zasilanie NASTRO-SB R

Producent przewiduje dwa podstawowe warianty zasilania:

• 220/240 V, 50/60 Hz, 1 faza + N + PE,
• 380/415 V, 50/60 Hz, 3 fazy + N + PE.

Maszyna wymaga także zasilania pneumatycznego o ciśnieniu od 5,5 do 7 bar.

Zużycie sprężonego powietrza rośnie wraz z wielkością urządzenia i wynosi odpowiednio 9 Nl/cykl dla R5, 12 Nl/cykl dla R6 oraz 15 Nl/cykl dla R8.

NASTRO-SB R5 do średnich kartonów

R5 stanowi najbardziej kompaktową wersję serii. Standardowy wariant obsługuje kartony do 500 mm szerokości i 500 mm wysokości.

Wersja Low Box rozszerza zakres o znacznie mniejsze opakowania i może pracować z kartonami o szerokości od 80 mm oraz wysokości od 60 mm w odpowiedniej konfiguracji.

R5 waży około 250 kg i ma szerokość 990 mm.

NASTRO-SB R6 do dużych kartonów

R6 zwiększa maksymalną szerokość oraz wysokość opakowania do 650 mm.

Model zachowuje tę samą zasadę automatycznego dopasowania do kolejnych losowych formatów. Dostępna wersja Low Box pozwala jednocześnie obsługiwać małe opakowania.

R6 waży około 260 kg, a szerokość maszyny wynosi 1150 mm.

NASTRO-SB R8 do bardzo dużych kartonów

R8 odpowiada procesom wykorzystującym największe opakowania. Model może pracować z kartonami o szerokości oraz wysokości do 800 mm.

Producent wyposaża tę wersję w większą konstrukcję oraz osłony bezpieczeństwa. Masa maszyny wynosi około 280 kg, a szerokość 1395 mm.

R8 sprawdza się tam, gdzie duże gabaryty kartonów wykraczają poza możliwości modeli R5 i R6.

System IoT OptiRun

NASTRO-SB R może współpracować z platformą SIAT OptiRun. Rozwiązanie umożliwia zdalne monitorowanie danych gromadzonych przez system Logic On Board.

W zależności od konfiguracji użytkownik może analizować między innymi:

• wydajność maszyny,
• czas pracy,
• liczbę kartonów,
• zużycie taśmy,
• alarmy,
• parametry procesu.

Dostęp do danych pomaga analizować proces pakowania i szybciej reagować na nieplanowane przestoje.

Alarm kończącej się i zerwanej taśmy

Producent oferuje opcjonalny system kontroli taśmy. Czujniki mogą informować o kończącej się rolce lub zerwaniu materiału.

Funkcja pomaga ograniczyć sytuacje, w których karton przechodzi przez urządzenie bez prawidłowo nałożonej taśmy.

Wyposażenie opcjonalne NASTRO-SB R

SIAT umożliwia rozbudowę zaklejarki zgodnie z wymaganiami linii pakującej.

Dostępne opcje obejmują między innymi:

• system IoT OptiRun,
• alarm kończącej się i zerwanej taśmy,
• pneumatyczną głowicę VENTO 50-75,
• osłony bezpieczeństwa,
• tryb oszczędzania energii,
• przedłużony napęd,
• koła transportowe,
• wyższe nogi,
• niższe nogi,
• przenośniki rolkowe RG,
• rozciągliwe przenośniki GTL i GTR.

Koła zmieniają wysokość roboczą do zakresu 650–910 mm. Wyższe nogi umożliwiają pracę na poziomie 760–1020 mm, natomiast niższe pozwalają uzyskać wysokość 440–700 mm.

Bezpieczeństwo podczas zaklejania kartonów

SIAT wyposażył serię NASTRO-SB R w rozwiązania zwiększające bezpieczeństwo operatora.

Konstrukcja eliminuje niektóre punkty potencjalnego zakleszczenia, a wyłącznik zasilania można zablokować podczas czynności serwisowych.

R5 wykorzystuje centralny przycisk awaryjny. R6 stosuje przyciski dostępne z obu stron, a R8 również zapewnia obustronny dostęp do zatrzymania awaryjnego.

Producent przewiduje także pełne osłony bezpieczeństwa jako wyposażenie odpowiednich konfiguracji.

Gdzie sprawdzi się zaklejarka kartonów NASTRO-SB R5/R6/R8?

Zaklejarka kartonów NASTRO-SB R szczególnie dobrze odpowiada procesom, w których firma obsługuje wiele różnych formatów opakowań i chce ograniczyć czas poświęcany na ręczne przezbrajanie maszyny.

SIAT wskazuje zastosowanie serii między innymi w:

• e-commerce,
• logistyce,
• branży spożywczej i napojowej,
• branży chemicznej,
• branży odzieżowej,
• produkcji dóbr konsumenckich.

Automatyczne dopasowanie szerokości i wysokości, zmienna prędkość pasów, szeroki wybór głowic oraz trzy wielkości maszyny pozwalają dobrać NASTRO-SB R do procesów obejmujących zarówno małe, jak i bardzo duże kartony.
