Owijarka do palet folią stretch E-Wrap 1000A

Opis

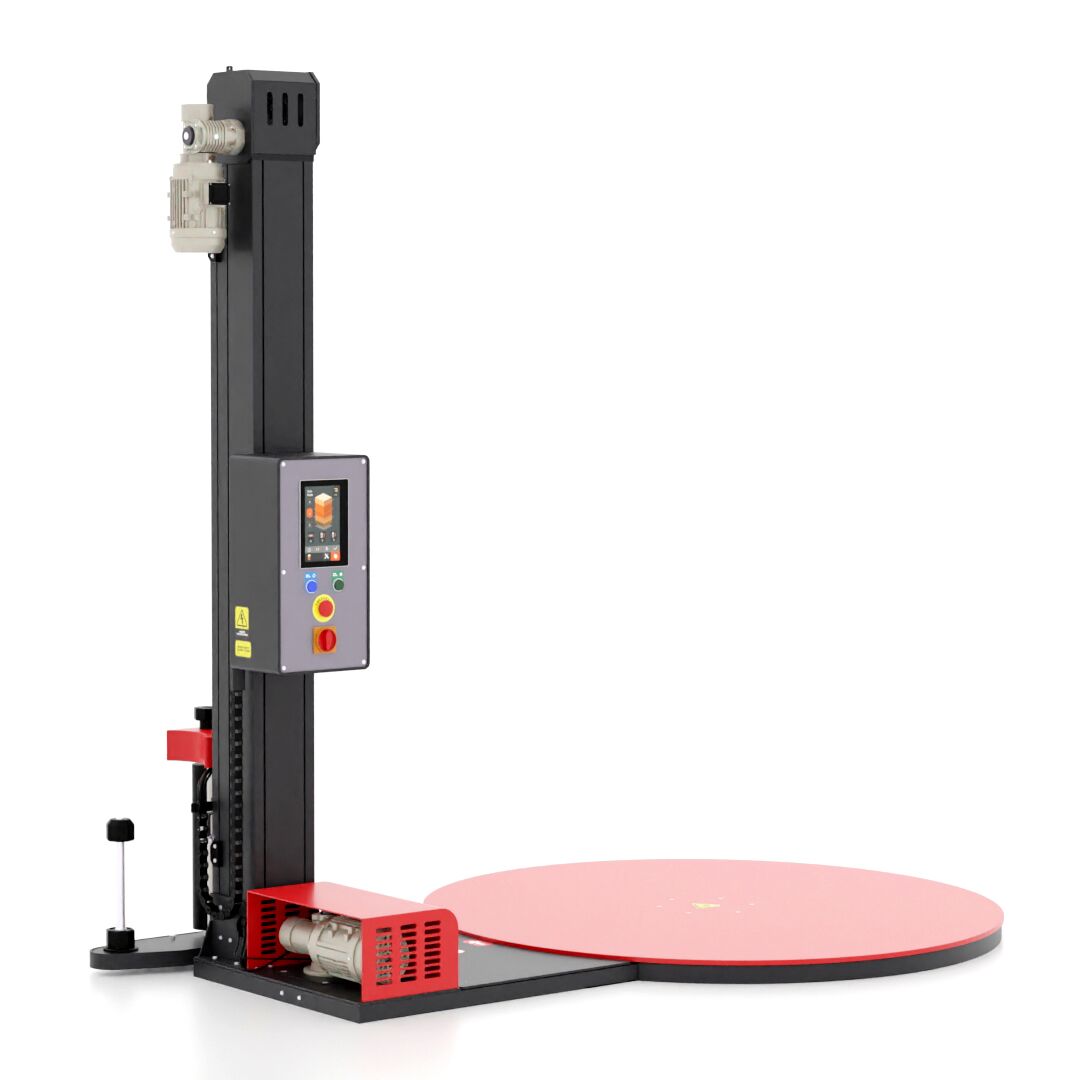

Owijarka do palet E-Wrap 1000A

Owijarka do palet E-Wrap 1000A to półautomatyczna maszyna przeznaczona do zabezpieczania ładunków paletowych folią stretch. Ponieważ urządzenie wykorzystuje stół obrotowy o średnicy 1500 mm oraz wózek z mechanicznym hamulcem folii, pozwala wykonywać powtarzalne cykle owijania bez ręcznego obchodzenia palety z rolką stretch.

Standardowa konfiguracja obsługuje ładunki o wymiarach do 800 × 1200 mm, wysokości do 2200 mm oraz masie do 1500 kg. Jednocześnie prędkość stołu można regulować od 0 do 12 obr./min, a prędkość podnoszenia i opuszczania wózka wynosi od 0,1 do 5,9 m/min. Dzięki temu parametry procesu można dopasować do wysokości, konstrukcji oraz wymaganej stabilizacji konkretnego ładunku.

Co więcej, E-Wrap 1000A posiada kolorowy ekran dotykowy 7,2″, z którego można zarządzać najważniejszymi ustawieniami owijania. Operator może między innymi określić liczbę owinięć u podstawy i na górze palety, prędkość stołu oraz niezależną prędkość ruchu wózka w górę i w dół.

Maszyna umożliwia również zapisanie 6 cykli roboczych przeznaczonych do różnych produktów. W rezultacie przy powtarzalnych ładunkach nie trzeba za każdym razem konfigurować całego procesu od początku.

Jak działa owijarka do palet E-Wrap 1000A?

Przed rozpoczęciem cyklu operator ustawia paletę na stole obrotowym oraz przygotowuje folię stretch.

Następnie maszyna realizuje zaprogramowaną sekwencję owijania. Stół obraca ładunek, natomiast wózek z rolką folii przemieszcza się wzdłuż kolumny.

W zależności od wybranego programu można wykonać:

• cykl z ruchem wózka w górę i w dół,
• cykl obejmujący wyłącznie ruch w górę.

Jednocześnie operator może określić liczbę dodatkowych owinięć u podstawy i na szczycie palety. Dzięki temu można wzmocnić te strefy ładunku, które wymagają większej liczby warstw folii.

Po zakończeniu procesu stół wykonuje indeksowany stop i wraca do określonego położenia. W rezultacie operator może przygotować maszynę do kolejnej palety.

Półautomatyczna owijarka palet

E-Wrap 1000A jest:

półautomatyczną owijarką do palet.

Oznacza to, że operator odpowiada za przygotowanie palety i rozpoczęcie procesu, natomiast po uruchomieniu cyklu maszyna samodzielnie realizuje zaprogramowane ruchy stołu oraz wózka folii.

Dzięki temu proces wymaga znacznie mniej ręcznej pracy niż owijanie palety poprzez chodzenie wokół ładunku z rolką stretch.

Jednocześnie półautomatyczna konstrukcja jest prostsza niż kompletne automatyczne linie wyposażone w systemy samoczynnego podawania, odcinania i zgrzewania folii.

Stół obrotowy o średnicy 1500 mm

Standardowy stół E-Wrap 1000A ma średnicę:

1500 mm.

W tej konfiguracji urządzenie może obsługiwać palety i produkty o maksymalnych wymiarach podstawy:

800 × 1200 mm.

Dlatego przed wyborem maszyny należy porównać wymiary największego ładunku z powierzchnią roboczą stołu.

Maksymalny ciężar ładunku 1500 kg

Maksymalna nośność stołu wynosi:

1500 kg.

Dzięki temu E-Wrap 1000A może obsługiwać zarówno lżejsze palety, jak i znacznie cięższe ładunki przemysłowe, o ile ich masa nie przekracza dopuszczalnej wartości.

Jednocześnie przed ustawieniem produktu na stole należy uwzględnić jego całkowitą masę wraz z paletą.

Maksymalna wysokość owijania 2200 mm

Standardowa kolumna pozwala owinąć produkt do wysokości:

2200 mm.

Dzięki czujnikowi fotoelektrycznemu system może wykrywać górną część ładunku i odpowiednio realizować ruch wózka.

W rezultacie maszyna może obsługiwać palety o różnych wysokościach bez konieczności ręcznego wskazywania końcowego poziomu każdego pojedynczego ładunku.

Opcjonalna wysokość owijania 2600 mm

Jeżeli standardowe 2200 mm jest niewystarczające, producent oferuje:

podwyższoną kolumnę do wysokości roboczej 2600 mm.

Dzięki temu można skonfigurować urządzenie również do wyższych ładunków.

Opcję warto określić już podczas doboru maszyny, ponieważ wpływa ona na jej konstrukcję i całkowitą wysokość.

Prędkość stołu 0–12 obr./min

Prędkość obrotową można regulować w zakresie:

0–12 obr./min.

Dzięki temu tempo owijania można dostosować do charakterystyki produktu.

Przy bardziej stabilnych ładunkach można zastosować wyższą prędkość. Natomiast w przypadku produktów wymagających spokojniejszego początku cyklu operator może odpowiednio zmniejszyć wartość.

Co więcej, urządzenie wykorzystuje system progresywnego startu stołu. Dzięki temu ruch nie rozpoczyna się od razu z pełną ustawioną prędkością.

Progresywny start stołu

E-Wrap 1000A posiada:

system łagodnego, progresywnego startu.

Rozwiązanie pozwala stopniowo rozpędzać stół podczas rozpoczęcia cyklu.

Jest to szczególnie istotne przy paletach, na których produkty nie są jeszcze całkowicie ustabilizowane folią. Dzięki stopniowemu przyspieszeniu zmniejsza się gwałtowność rozpoczęcia ruchu obrotowego.

Indeksowany stop stołu

Po zakończeniu programu stół wykorzystuje:

indeksowany system zatrzymania.

Czujnik magnetyczny kontroluje liczbę obrotów, fazę zwalniania oraz pozycjonowanie stołu po zakończeniu cyklu.

Dzięki temu maszyna może kończyć owijanie w ustalonym położeniu, co ułatwia dalszą obsługę palety.

Napęd stołu łańcuchem

Obrót stołu jest realizowany poprzez:

mechanizm łańcuchowy.

Układ współpracuje z czujnikiem indukcyjnym odpowiedzialnym za kontrolowanie kolejnych etapów ruchu.

Dzięki temu system sterowania może monitorować liczbę obrotów i pozycję stołu.

Mechaniczny hamulec folii

Wózek E-Wrap 1000A wykorzystuje:

mechaniczny hamulec do regulacji naciągu folii stretch.

Oznacza to, że folia jest naprężana poprzez mechaniczny układ cierny znajdujący się na wózku.

Dzięki temu można kontrolować opór rozwijania folii podczas owijania produktu.

Jednocześnie model 1000A nie wykorzystuje aktywnego systemu wstępnego rozciągania folii z napędzanymi rolkami. Dlatego należy go traktować jako wersję z klasycznym hamulcem mechanicznym.

Folia stretch o grubości 12–35 µm

Producent przewiduje folię stretch o grubości:

12–35 µm.

Dzięki temu urządzenie może współpracować z różnymi standardowymi foliami stosowanymi do zabezpieczania palet.

Jednak właściwy materiał należy zawsze dobrać do:

• masy produktu,
• stabilności ładunku,
• wymaganej liczby warstw,
• właściwości samej folii.

Rolka folii o wysokości 500 mm

Standardowa wysokość rolki wynosi:

500 mm.

Jest to popularny format folii stretch wykorzystywanej w owijarkach paletowych.

Dzięki temu można korzystać z materiałów przeznaczonych do maszynowego owijania palet, pod warunkiem zachowania pozostałych wymaganych parametrów.

Średnica rolki do 280 mm

Maksymalna średnica zewnętrzna rolki wynosi:

280 mm.

Natomiast średnica wewnętrzna tulei to:

76 mm.

Dlatego przed zakupem folii należy sprawdzić nie tylko jej wysokość i grubość, lecz również średnicę nawoju oraz rdzenia.

Maksymalna masa rolki 16 kg

Maksymalna masa rolki folii wynosi:

16 kg.

Parametr należy uwzględnić podczas doboru materiałów eksploatacyjnych.

Dzięki temu wózek może prawidłowo pracować z rolką mieszczącą się w zakresie przewidzianym przez producenta.

Wózek napędzany podwójnym łańcuchem

Wózek folii porusza się wzdłuż kolumny dzięki:

układowi podwójnego łańcucha napędowego.

Rozwiązanie odpowiada za pionowe przemieszczanie rolki podczas kolejnych etapów owijania.

Dzięki temu folia może być nanoszona od dolnej części ładunku do góry oraz, w zależności od wybranego programu, ponownie w kierunku podstawy.

Regulacja prędkości wózka 0,1–5,9 m/min

Prędkość pionowego ruchu wózka można regulować w zakresie:

0,1–5,9 m/min.

Co więcej, prędkość ruchu w górę i w dół można ustawiać niezależnie.

Dzięki temu można kontrolować stopień nakładania się kolejnych warstw folii.

Przykładowo wolniejszy ruch wózka przy niezmienionej prędkości obrotowej stołu powoduje większe zachodzenie warstw na siebie. Natomiast szybszy ruch zwiększa odstęp pomiędzy kolejnymi przebiegami folii.

Regulacja liczby owinięć u podstawy palety

Z poziomu panelu można określić:

liczbę owinięć dolnej części palety.

Dzięki temu podstawę ładunku można zabezpieczyć większą liczbą warstw folii.

Jest to szczególnie przydatne wtedy, gdy ważne jest mocniejsze połączenie ładunku z paletą.

Regulacja liczby owinięć na górze

Analogicznie można określić:

liczbę owinięć górnej części ładunku.

Dzięki temu również szczyt palety może otrzymać dodatkową liczbę warstw.

W rezultacie proces można dostosować do różnych układów i wysokości produktów.

Regulacja liczby cykli owijania

Panel pozwala także wybrać:

liczbę pełnych cykli owijania.

Dzięki temu operator może dopasować stopień zabezpieczenia do wymagań konkretnego produktu.

Dwa podstawowe cykle robocze

Z panelu można wybrać między innymi:

cykl góra–dół oraz cykl tylko w górę.

W pierwszym wariancie wózek przemieszcza się od podstawy do górnej części produktu, a następnie wraca na dół.

Natomiast przy cyklu tylko w górę proces kończy się po osiągnięciu górnej części ładunku.

Dzięki temu można dopasować ilość nanoszonej folii do rzeczywistych wymagań pakowania.

6 zapisywalnych cykli roboczych

E-Wrap 1000A umożliwia zapisanie:

6 różnych cykli przeznaczonych do różnych produktów.

Dzięki temu przy regularnie powtarzających się ładunkach operator może przywołać gotową konfigurację.

W rezultacie nie trzeba każdorazowo od początku ustawiać między innymi:

• prędkości stołu,
• prędkości ruchu wózka,
• liczby owinięć,
• rodzaju cyklu.

Kolorowy ekran dotykowy 7,2″

Owijarka została wyposażona w:

kolorowy ekran dotykowy 7,2 cala.

Z panelu można zarządzać zarówno parametrami procesu, jak i funkcjami diagnostycznymi.

Dzięki temu operator ma w jednym miejscu dostęp do podstawowych ustawień owijania oraz informacji o aktualnym stanie maszyny.

Statystyki liczby owiniętych palet

System może rejestrować:

• liczbę przetworzonych palet,
• czasy pracy,
• dane statystyczne dotyczące procesu.

Dzięki temu operator lub osoba odpowiedzialna za linię może kontrolować podstawowe informacje związane z wykorzystaniem urządzenia.

Historia alarmów i diagnostyka

Panel oferuje również:

historię alarmów oraz funkcje diagnostyczne.

W przypadku wystąpienia nieprawidłowości urządzenie sygnalizuje problem, natomiast ekran może prowadzić operatora przez informacje dotyczące błędu.

Dzięki temu łatwiej ustalić przyczynę zatrzymania maszyny.

Podgląd sygnałów wejścia i wyjścia

Obszar techniczny panelu umożliwia także kontrolę:

sygnałów wejściowych i wyjściowych maszyny.

Funkcja jest szczególnie przydatna podczas diagnostyki i obsługi technicznej.

Rejestr wykonanych czynności konserwacyjnych

System pozwala przechowywać informacje dotyczące:

wykonanych czynności konserwacyjnych.

Dzięki temu historia obsługi urządzenia może być dostępna bezpośrednio z poziomu systemu sterowania.

Tryb pracy ręcznej

E-Wrap 1000A posiada również:

manualny tryb owijania.

Dzięki temu operator może ręcznie sterować wybranymi funkcjami, gdy wymaga tego konkretny proces lub czynności obsługowe.

Wznowienie cyklu po błędzie lub wymianie rolki

Maszyna umożliwia:

wznowienie owijania po usunięciu błędu albo po zmianie rolki folii.

Dzięki temu przerwany cykl nie musi zawsze oznaczać konieczności rozpoczynania całego procesu od początku.

Fotokomórka wykrywająca wysokość ładunku

Standardowy wózek posiada:

czujnik fotoelektryczny.

Fotokomórka wykrywa górną część produktu i pomaga określić właściwą wysokość ruchu wózka.

Dzięki temu urządzenie może obsługiwać palety o różnej wysokości.

Regulowane opóźnienie fotokomórki

Operator może dodatkowo ustawić:

czas opóźnienia sygnału fotokomórki.

Parametr wpływa na sposób wyprowadzenia folii ponad górną krawędź produktu.

Dzięki temu można dopasować wykończenie górnej części opakowania do potrzeb konkretnego ładunku.

Opcjonalna fotokomórka do czarnych produktów

Standardowe czujniki optyczne mogą mieć trudności z niektórymi bardzo ciemnymi powierzchniami.

Dlatego producent oferuje opcjonalnie:

fotokomórkę przeznaczoną do wykrywania czarnych produktów.

Opcję warto zastosować wtedy, gdy owijane ładunki regularnie mają ciemną lub czarną powierzchnię.

Trójkolorowa sygnalizacja świetlna

Na szczycie kolumny znajduje się:

trójkolorowy sygnalizator świetlny.

Informuje on o aktualnym stanie urządzenia.

Dzięki wysokiemu położeniu operator może zauważyć sygnał również z większej odległości.

Zatrzymanie awaryjne

E-Wrap 1000A posiada:

przycisk Emergency Stop.

Ponadto u podstawy wózka zastosowano urządzenie zatrzymujące zgodne z wymaganiami bezpieczeństwa przewidzianymi przez producenta.

Dzięki temu dostępne są zarówno elementy sterujące procesem, jak i funkcje przeznaczone do natychmiastowego zatrzymania urządzenia.

Start, stop i reset z ekranu lub przycisków

Podstawowe komendy można wywoływać:

• z ekranu dotykowego,
• za pomocą fizycznych przycisków.

Dzięki temu operator ma dostęp do podstawowego sterowania również poza samym interfejsem ekranowym.

Konstrukcja ze stali i aluminium

Konstrukcję E-Wrap 1000A wykonano z:

elementów stalowych i aluminiowych.

Kolumna powstaje z ekstrudowanego profilu aluminiowego, natomiast jej sposób mocowania został zaprojektowany z myślą o łatwiejszej instalacji.

Kolumna mocowana na zawiasie

Kolumna jest:

przegubowo połączona z podstawą maszyny.

Dzięki temu podczas transportu może znajdować się w innym położeniu, natomiast po ustawieniu urządzenia zostaje podniesiona do właściwej pozycji roboczej.

Rozwiązanie upraszcza instalację urządzenia w miejscu docelowym.

Zasilanie 220 V

E-Wrap 1000A wykorzystuje:

220 V, 1 faza, 50/60 Hz.

Dzięki temu podstawowa wersja nie wymaga trójfazowego zasilania 380 V.

Moc zainstalowana 1,2 kW

Moc zainstalowana wynosi:

1,2 kW.

Parametr należy uwzględnić podczas przygotowywania stanowiska elektrycznego.

Wymiary maszyny

Aktualna strona producenta podaje wymiary:

2300 × 1500 × 2680 mm.

Dlatego podczas planowania miejsca instalacji należy pozostawić odpowiednią przestrzeń nie tylko dla samej maszyny, lecz również dla:

• załadunku i rozładunku palet,
• ruchu operatora,
• ewentualnej rampy,
• prac obsługowych.

Masa maszyny 450 kg

Masa E-Wrap 1000A wynosi:

450 kg.

Dlatego urządzenie wymaga stabilnego podłoża oraz odpowiedniego sposobu transportu podczas instalacji.

Opcjonalny stół 1650 mm

Oprócz standardowego stołu 1500 mm producent oferuje:

stół obrotowy o średnicy 1650 mm.

Według aktualnej dokumentacji jest on przeznaczony między innymi do palety:

1000 × 1200 mm.

Dzięki temu maszynę można dostosować do większej podstawy ładunku.

Opcjonalna rampa najazdowa

Dostępne są również:

• rampa dla stołu 1500 mm,
• rampa dla stołu 1650 mm.

Dzięki temu paletę można wprowadzać na stół na przykład za pomocą odpowiedniego ręcznego środka transportu paletowego, jeżeli organizacja stanowiska przewiduje taki sposób załadunku.

Specyfikacja techniczna E-Wrap 1000A

Parametr	E-Wrap 1000A
Typ urządzenia	półautomatyczna owijarka do palet
Materiał pakujący	folia stretch
Średnica stołu standardowego	1500 mm
Maks. wymiary produktu przy stole 1500 mm	800 × 1200 mm
Maksymalna wysokość owijania	2200 mm
Maksymalna masa produktu	1500 kg
Prędkość stołu	0–12 obr./min
Napęd stołu	mechanizm łańcuchowy
Start stołu	progresywny
Zatrzymanie stołu	indeksowane
Wózek folii	hamulec mechaniczny
Napęd wózka	podwójny łańcuch
Prędkość wózka góra/dół	0,1–5,9 m/min
Regulacja ruchu góra/dół	niezależna
Panel	kolorowy ekran dotykowy 7,2″
Liczba zapisywalnych cykli	6
Cykl góra–dół	tak
Cykl tylko w górę	tak
Tryb ręczny	tak
Fotokomórka wysokości produktu	tak
Regulacja liczby owinięć góra/dół	tak
Regulacja prędkości stołu	tak
Statystyki pracy	tak
Historia alarmów	tak
Podgląd IN/OUT	tak
Sygnalizacja	trójkolorowa
Emergency Stop	tak
Wysokość rolki folii	500 mm
Maks. średnica zewnętrzna rolki	280 mm
Średnica wewnętrzna rolki	76 mm
Maks. masa rolki	16 kg
Grubość folii	12–35 µm
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Moc zainstalowana	1,2 kW
Wymiary L × W × H	2300 × 1500 × 2680 mm
Masa maszyny	450 kg

Opcjonalne wyposażenie E-Wrap 1000A

Producent przewiduje między innymi:

Opcja	Zastosowanie
Stół 1650 mm	większa powierzchnia robocza
Rampa do stołu 1500 mm	łatwiejsze wprowadzanie palety na stół
Rampa do stołu 1650 mm	odpowiednia dla większego stołu
Podwyższona kolumna	owijanie do 2600 mm
Fotokomórka do czarnych produktów	wykrywanie ciemnych ładunków

Dzięki temu konfigurację można dopasować zarówno do wymiarów palet, jak i sposobu organizacji stanowiska.

E-Wrap 1000A a ręczne owijanie palet

Przy ręcznym owijaniu pracownik musi samodzielnie obchodzić paletę z rolką folii.

Natomiast E-Wrap 1000A wykorzystuje stół obrotowy oraz automatycznie poruszający się wózek.

Dzięki temu po przygotowaniu palety maszyna wykonuje zaprogramowany cykl, a operator nie musi przez cały czas prowadzić rolki wokół produktu.

Ponadto możliwe jest powtarzanie wcześniej zapisanych programów, dlatego łatwiej zachować podobne parametry przy kolejnych paletach.

E-Wrap 1000A a owijarka z wstępnym rozciągiem

E-Wrap 1000A wykorzystuje:

mechaniczny hamulec folii.

Dlatego naprężenie materiału jest uzyskiwane poprzez regulowany opór podczas rozwijania rolki.

W bardziej zaawansowanych wózkach z aktywnym prestretchem folia przechodzi natomiast przez napędzane rolki, które wykonują jej wstępne rozciągnięcie.

E-Wrap 1000A należy więc wybrać wtedy, gdy proces nie wymaga aktywnego, napędzanego systemu prestretch.

Zastosowanie owijarki E-Wrap 1000A

Owijarka do palet E-Wrap 1000A może być wykorzystywana w procesach, w których trzeba regularnie zabezpieczać ładunki paletowe folią stretch.

Dzięki standardowemu stołowi 1500 mm, udźwigowi do 1500 kg i wysokości owijania do 2200 mm maszyna obsługuje typowe palety mieszczące się w zakresie roboczym urządzenia.

Jednocześnie możliwość zapisania 6 cykli pozwala przygotować oddzielne ustawienia dla kilku regularnie występujących produktów.

Gdzie sprawdzi się owijarka do palet E-Wrap 1000A?

Owijarka do palet E-Wrap 1000A sprawdzi się przede wszystkim w procesach, w których palety są owijane regularnie, natomiast pełna automatyzacja podawania i odcinania folii nie jest konieczna.

Najpierw operator ustawia paletę na stole i przygotowuje folię. Następnie urządzenie obraca ładunek, podczas gdy wózek prowadzi folię wzdłuż jego wysokości. Czujnik fotoelektryczny wykrywa górną część produktu, natomiast panel sterowania realizuje wcześniej wybrane ustawienia.

Dzięki stołowi 1500 mm, maksymalnemu obciążeniu 1500 kg, wysokości owijania 2200 mm, prędkości do 12 obr./min, mechanicznemu hamulcowi folii oraz 6 zapisywalnym cyklom E-Wrap 1000A może usprawnić powtarzalne zabezpieczanie ładunków paletowych folią stretch.
