Bandownica akumulatorowa do taśm PP i PET SIAT VIPER

Opis

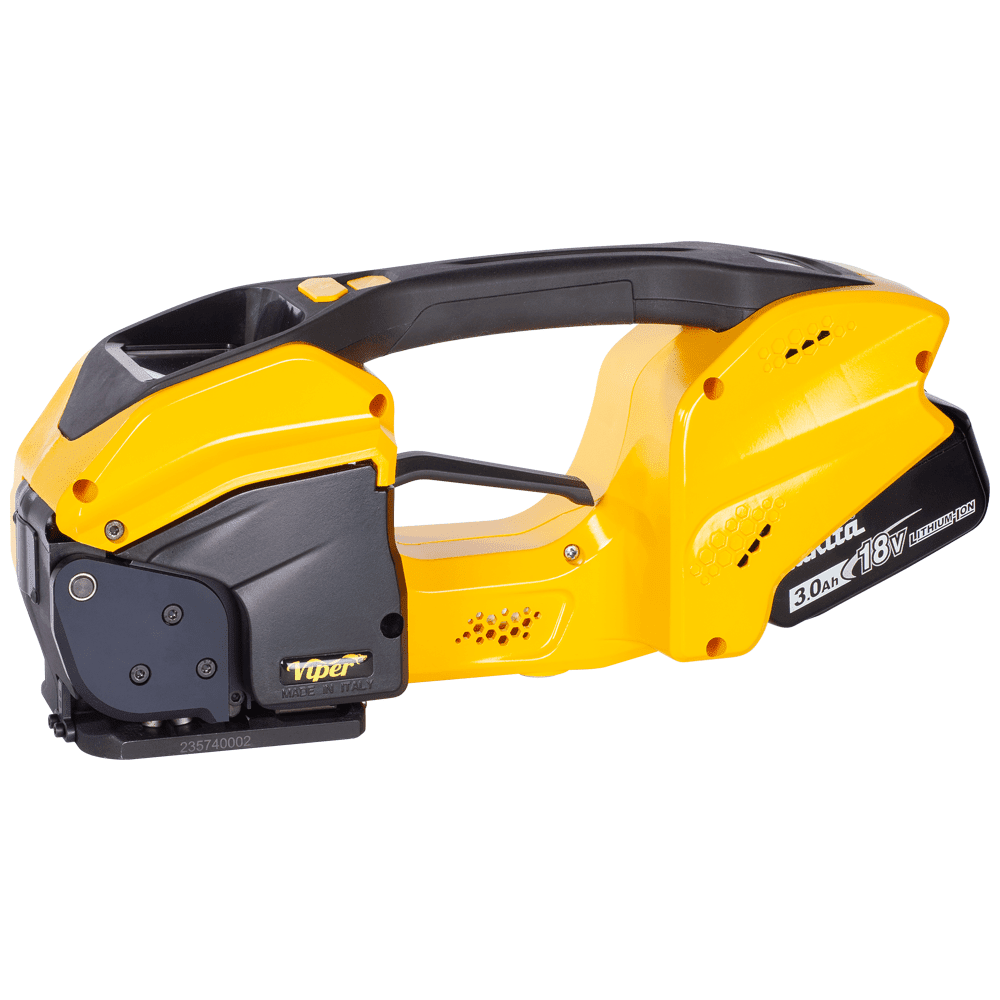

Bandownica akumulatorowa SIAT VIPER

Bandownica akumulatorowa SIAT VIPER to przenośne narzędzie nowej generacji przeznaczone do spinania produktów i ładunków taśmami polipropylenowymi PP oraz poliestrowymi PET. Ponieważ urządzenie automatycznie realizuje napinanie, zgrzewanie i odcinanie taśmy, operator może wykonać kompletne opasanie przy użyciu jednego narzędzia.

VIPER współpracuje z taśmami o szerokości 9, 12 i 16 mm oraz grubości 0,5–1,1 mm. Jednocześnie oferuje trzy tryby pracy: automatyczny, półautomatyczny i ręczny. Dzięki temu sposób obsługi można dostosować zarówno do seryjnego pakowania, jak i do procesów wymagających większej kontroli operatora.

W standardowym trybie siłę naciągu można ustawić w zakresie 1200–2700 N, natomiast funkcja Soft Mode oferuje zakres 500–1500 N. Ponadto maksymalna prędkość napinania wynosi 200 mm/s, dlatego VIPER pozwala szybko pobierać luz taśmy i uzyskiwać ustawione naprężenie.

Urządzenie wykorzystuje akumulator Makita Li-Ion 18 V / 3,0 Ah, a jego masa razem z baterią wynosi zaledwie 3,9 kg. Co więcej, kolorowy ekran TFT z pojemnościową obsługą dotykową umożliwia kontrolę parametrów w czasie rzeczywistym oraz zapisanie do 8 własnych ustawień.

Jak działa bandownica akumulatorowa SIAT VIPER?

Proces rozpoczyna się od ręcznego poprowadzenia taśmy PP lub PET wokół zabezpieczanego produktu.

Następnie operator:

• nakłada na siebie końce taśmy,
• otwiera mechanizm za pomocą dźwigni,
• umieszcza taśmę w urządzeniu,
• wybiera odpowiedni tryb oraz ustawienia,
• uruchamia napinanie,
• następnie rozpoczyna zgrzewanie.

VIPER automatycznie:

• napina materiał do ustawionej wartości,
• wykonuje połączenie poprzez zgrzewanie tarciowe,
• odcina nadmiar taśmy,
• sygnalizuje zakończenie cyklu.

Dzięki temu operator ręcznie prowadzi taśmę wokół ładunku, natomiast właściwe napinanie, łączenie i cięcie wykonuje już narzędzie.

Taśmy PP i PET 9, 12 oraz 16 mm

SIAT VIPER współpracuje z:

• taśmą PP 9 mm,
• taśmą PP 12 mm,
• taśmą PP 16 mm,
• taśmą PET 9 mm,
• taśmą PET 12 mm,
• taśmą PET 16 mm.

Dopuszczalna grubość materiału wynosi:

0,5–1,1 mm.

Dzięki temu jedno urządzenie może obsługiwać kilka popularnych formatów taśmy. Jednocześnie przed rozpoczęciem pracy należy dobrać materiał o parametrach zgodnych z zakresem przewidzianym dla bandownicy.

Tryb automatyczny

VIPER może pracować w trybie:

automatycznym.

Po prawidłowym umieszczeniu taśmy urządzenie przeprowadza właściwą sekwencję procesu zgodnie z zapisanymi parametrami.

Dzięki temu operator wykonuje mniej osobnych czynności, co jest szczególnie przydatne podczas seryjnego zabezpieczania podobnych produktów.

Tryb półautomatyczny

Drugą możliwością jest:

tryb półautomatyczny.

Pozwala on rozdzielić wybrane etapy procesu i zachować większą kontrolę nad przebiegiem opasania.

Dlatego tryb półautomatyczny może sprawdzić się wtedy, gdy produkty różnią się między sobą lub wymagają indywidualnego podejścia do naprężenia taśmy.

Tryb ręczny

VIPER oferuje również:

tryb ręczny.

Dzięki niemu operator może bardziej bezpośrednio sterować poszczególnymi funkcjami narzędzia.

Tryb ten może być przydatny między innymi podczas:

• przygotowywania nowych ustawień,
• testowania różnych taśm,
• obsługi niestandardowych produktów,
• krótkich serii,
• zmiennych warunków pakowania.

Standardowy naciąg 1200–2700 N

W standardowym trybie zakres siły naprężenia wynosi:

1200–2700 N.

Dzięki regulacji można dopasować parametr do właściwości produktu oraz zastosowanej taśmy.

W rezultacie operator nie musi pracować przez cały czas z maksymalnym naprężeniem. Zamiast tego może dobrać wartość odpowiadającą konkretnemu procesowi.

Soft Mode 500–1500 N

Do delikatniejszych produktów przeznaczony jest:

Soft Mode.

Zakres naprężenia wynosi w tym trybie:

500–1500 N.

Dzięki temu można ograniczyć nacisk wywierany przez taśmę na produkt.

Funkcja sprawdza się szczególnie wtedy, gdy zbyt wysoki naciąg mógłby:

• odkształcić karton,
• uszkodzić narożniki,
• nadmiernie ścisnąć opakowanie,
• zdeformować lżejszy produkt.

W rezultacie jedno narzędzie może pracować zarówno z bardziej wymagającymi ładunkami, jak i z produktami potrzebującymi łagodniejszego spinania.

11 poziomów standardowych i 11 poziomów Soft

VIPER oferuje:

11 poziomów siły i prędkości w trybie standardowym oraz 11 poziomów w trybie Soft.

Dzięki temu parametry można dobierać bardziej precyzyjnie niż przy urządzeniu ograniczonym do kilku podstawowych ustawień.

Ponadto wybrane wartości są widoczne na ekranie, dlatego operator może kontrolować konfigurację przed rozpoczęciem kolejnego cyklu.

Prędkość napinania do 200 mm/s

Maksymalna prędkość napinania wynosi:

200 mm/s.

Dzięki temu urządzenie może szybko pobrać luz materiału oraz doprowadzić taśmę do ustawionego poziomu naprężenia.

Jednocześnie całkowity czas wykonania opasania zależy również od:

• długości taśmy,
• wymiarów ładunku,
• trybu pracy,
• wybranej siły,
• sposobu prowadzenia taśmy,
• doświadczenia operatora.

Progresywny przycisk napinania

VIPER została wyposażona w:

progresywny przycisk napinania.

Pozwala on sterować procesem z poziomu wygodnie umieszczonego elementu na obudowie narzędzia.

Dzięki temu operator może utrzymywać naturalny chwyt podczas wykonywania opasania.

Zgrzewanie tarciowe

Końce taśmy są łączone poprzez:

zgrzewanie tarciowe.

Dzięki temu nie są potrzebne metalowe zapinki ani osobny zaciskacz.

Po naprężeniu taśmy urządzenie wykonuje połączenie, a następnie odcina nadmiar materiału. W rezultacie kompletne zamknięcie powstaje bez stosowania dodatkowych elementów łączących.

Skuteczność zgrzewu 75–85%

SIAT podaje skuteczność połączenia na poziomie:

75–85%.

Parametr opisuje zdolność taśmy do zachowania swoich właściwości po wykonaniu zgrzewu.

Rzeczywisty rezultat zależy między innymi od właściwości i jakości używanego materiału. Dlatego prawidłowy dobór taśmy oraz parametrów zgrzewania ma znaczenie dla powtarzalności połączenia.

Regulowany czas zgrzewania

Z poziomu ekranu można ustawić:

czas zgrzewania.

Dzięki temu parametr można dopasować do właściwości stosowanej taśmy.

Ponadto wybrane ustawienie można zapisać razem z pozostałymi parametrami jako gotową konfigurację.

Regulowany czas chłodzenia

VIPER pozwala także określić:

czas chłodzenia zgrzewu.

Po połączeniu taśmy materiał potrzebuje krótkiego czasu na ustabilizowanie zgrzewu.

Dlatego możliwość regulacji tego parametru pozwala dostosować końcową fazę cyklu do konkretnej taśmy oraz obciążenia.

Kolorowy ekran TFT 320 × 240

Jedną z charakterystycznych cech VIPER jest:

kolorowy wyświetlacz TFT o rozdzielczości 320 × 240 pikseli.

Ekran został umieszczony od strony operatora. Dzięki temu podczas pracy można łatwo obserwować najważniejsze informacje.

Panel pokazuje między innymi ustawienia siły oraz prędkości, a ponadto umożliwia dostęp do innych funkcji urządzenia.

Pojemnościowy ekran dotykowy

Wyświetlacz wykorzystuje:

technologię pojemnościową.

Obsługa odbywa się za pomocą ikon, dlatego interfejs przypomina sposób korzystania z nowoczesnych urządzeń mobilnych.

Ponadto zastosowanie szklanej powierzchni zapewnia dobrą widoczność wyświetlanych informacji.

Parametry w N, kg i lb

Siłę naciągu można wyświetlać w trzech jednostkach:

• niutonach – N,
• kilogramach – kg,
• funtach – lb.

Dzięki temu operator może wybrać sposób prezentacji najbardziej odpowiedni do standardów stosowanych w danym zakładzie.

Informacje o sile i prędkości w czasie rzeczywistym

Ekran pokazuje:

aktualne informacje dotyczące siły oraz prędkości.

Dzięki przedniemu umieszczeniu wyświetlacza wartości pozostają widoczne dla operatora podczas pracy.

W rezultacie łatwiej kontrolować aktualną konfigurację narzędzia.

Do 8 zapisanych konfiguracji

VIPER umożliwia zapisanie:

do 8 własnych ustawień.

W jednej konfiguracji można przechowywać między innymi informacje dotyczące:

• siły,
• prędkości,
• czasu chłodzenia,
• typu taśmy,
• wymiaru taśmy,
• rodzaju powierzchni materiału – gładkiej lub tłoczonej.

Dzięki temu przy powtarzalnych procesach nie trzeba każdorazowo od początku wprowadzać wszystkich parametrów.

Zamiast tego operator może przywołać wcześniej przygotowaną konfigurację.

Informacje diagnostyczne o stanie narzędzia

Interfejs udostępnia:

informacje o statusie urządzenia i diagnostykę błędów.

Dzięki temu operator może uzyskać dodatkowe informacje w przypadku wystąpienia nieprawidłowości.

Ponadto narzędzie umożliwia wykonywanie testów funkcjonalnych, co ułatwia podstawową kontrolę jego działania.

Blokada ustawień ekranu

Panel posiada funkcję:

blokowania ustawień.

Dzięki temu można ograniczyć ryzyko przypadkowej zmiany parametrów podczas pracy.

Funkcja jest przydatna szczególnie wtedy, gdy przez dłuższy czas wykonywane są opasania o identycznych wymaganiach.

Automatyczne wyłączanie

VIPER posiada funkcję:

Auto-Power-Off.

Dzięki temu urządzenie może automatycznie wyłączyć się zgodnie z przewidzianą logiką sterowania.

Rozwiązanie wspiera pracę urządzenia z zasilaniem akumulatorowym.

Sygnalizacja zakończenia cyklu

Bandownica sygnalizuje również:

zakończenie cyklu roboczego.

Dzięki temu operator otrzymuje informację, że proces został zakończony i można przejść do kolejnego opasania.

Licznik cykli

Interfejs umożliwia również:

kontrolowanie liczby wykonanych cykli.

Dzięki temu można monitorować wykorzystanie narzędzia podczas pracy.

Silniki bezszczotkowe

VIPER wykorzystuje:

silniki bezszczotkowe.

Dzięki temu napędy odpowiadające za poszczególne funkcje mogą pracować w kompaktowej konstrukcji zasilanej akumulatorem.

Technologia brushless jest jednym z elementów wyposażenia wyszczególnionych przez SIAT dla tego modelu.

Akumulator Makita 18 V / 3,0 Ah

W standardowej konfiguracji VIPER wykorzystuje:

akumulator Makita Li-Ion 18 V / 3,0 Ah.

Producent dostarcza standardowo:

• jeden akumulator,
• jedną ładowarkę.

Dzięki temu podstawowy zestaw jest przygotowany do pracy po naładowaniu baterii.

150–350 cykli na jednym ładowaniu

Aktualna karta techniczna SIAT podaje dla standardowego akumulatora 3 Ah:

około 150–350 cykli na jednym ładowaniu.

Jest to wartość orientacyjna, ponieważ rzeczywista liczba cykli zależy od warunków pracy.

Wpływ mają między innymi:

• poziom naciągu,
• wielkość opakowania,
• rodzaj taśmy,
• częstotliwość pracy.

Dlatego podany zakres należy traktować jako parametr orientacyjny.

Opcjonalny akumulator 5,0 Ah

VIPER może również pracować z opcjonalnym akumulatorem:

Makita Li-Ion 18 V / 5,0 Ah.

Dla tej konfiguracji producent podaje około:

400–550 cykli na jednym ładowaniu.

Dzięki temu większa bateria może ograniczyć częstotliwość przerw na ładowanie podczas intensywniejszej pracy.

Czas ładowania około 20 minut

Deklarowany czas ładowania wynosi:

około 20 minut.

Dzięki temu standardowy akumulator można stosunkowo szybko przygotować do kolejnego okresu pracy.

Ładowarka 230 V

Szczegółowe dane techniczne wskazują napięcie ładowarki:

230 V.

Sama bandownica podczas wykonywania opasań jest natomiast zasilana akumulatorem Makita 18 V.

Dzięki temu operator nie jest ograniczony przewodem podczas pracy przy produkcie.

Masa 3,9 kg z akumulatorem

Masa VIPER razem ze standardowym akumulatorem 3 Ah wynosi:

3,9 kg.

Natomiast bez baterii narzędzie waży:

3,45 kg.

Dzięki temu urządzenie pozostaje przenośne i może być używane bezpośrednio przy zabezpieczanym ładunku.

Wymiary 369 × 165 × 123 mm

Wymiary urządzenia wynoszą:

369 × 165 × 123 mm.

Kompaktowa konstrukcja ułatwia zarówno użytkowanie, jak i przechowywanie narzędzia.

Ponadto niewielkie gabaryty mają znaczenie podczas wykonywania opasań w miejscach o ograniczonej przestrzeni.

Ergonomiczny uchwyt

VIPER posiada ergonomiczny uchwyt pokryty:

miękką gumą o wysokiej przyczepności.

Dzięki temu operator może pewniej trzymać narzędzie podczas pracy.

Jednocześnie konstrukcja została zaprojektowana z myślą o odpowiednim wyważeniu, dlatego SIAT przewiduje obsługę jedną ręką zarówno przy opasaniach poziomych, jak i pionowych.

Praca pozioma i pionowa

Bandownica może być wykorzystywana w różnych pozycjach.

Dlatego sprawdzi się zarówno przy:

• opasaniu poziomym,
• opasaniu pionowym.

Dzięki temu narzędzie można dostosować do położenia taśmy wokół konkretnego produktu lub ładunku.

Temperatura pracy od -5°C do +40°C

Deklarowany zakres temperatur pracy wynosi:

od -5°C do +40°C.

Dlatego urządzenie powinno być użytkowane w warunkach mieszczących się w tym przedziale.

Wilgotność względna 20–90%

Dopuszczalna wilgotność względna wynosi:

20–90%.

Parametr warto uwzględnić przy planowaniu miejsca użytkowania i przechowywania narzędzia.

Poziom hałasu podczas zgrzewania

Producent podaje poziom hałasu podczas zgrzewania na poziomie około:

96 dB(A).

Dlatego podczas organizowania stanowiska należy uwzględnić wymagania dotyczące ochrony słuchu wynikające z warunków pracy oraz obowiązujących zasad BHP.

Poziom drgań

Dla VIPER producent podaje poziom drgań:

<5,1 m/s².

Parametr dotyczy charakterystyki pracy narzędzia i został określony w danych technicznych SIAT.

Wzmocniona obudowa

VIPER posiada:

wzmocnioną obudowę.

Dzięki temu konstrukcja została przygotowana do zastosowań przemysłowych i regularnego użytkowania.

Jednocześnie urządzenie zachowuje niską masę i kompaktowe gabaryty.

Łatwiejszy dostęp serwisowy

Konstrukcja urządzenia została zaprojektowana tak, aby ułatwić podstawowe czynności konserwacyjne.

Dostęp do płyty elektronicznej uzyskuje się poprzez demontaż uchwytu.

Dzięki temu wybrane czynności kontrolne i serwisowe można wykonywać bez rozbierania całej konstrukcji narzędzia.

Funkcje IoT

VIPER jest oznaczona przez producenta jako:

IoT enabled.

Dzięki temu konstrukcja została przygotowana do funkcji łączności przewidzianych dla tego modelu.

Opcjonalna osłona metalowa stopy

Do pracy w bardziej wymagających warunkach producent oferuje:

metalową osłonę stopy bandownicy.

Element ma dodatkowo chronić dolną część narzędzia podczas cięższych zastosowań.

Opcjonalna sprężyna noża do cienkiej taśmy PP

Dostępna jest również:

sprężyna noża przeznaczona do cienkich taśm PP.

Producent wskazuje ją szczególnie dla materiału o grubości około:

0,5–0,6 mm.

Dzięki temu urządzenie można odpowiednio skonfigurować również do cienkich taśm polipropylenowych.

Dodatkowy akumulator i ładowarka

Jako wyposażenie dodatkowe dostępne są:

• akumulator Makita 18 V / 3,0 Ah,
• akumulator Makita 18 V / 5,0 Ah,
• ładowarki przeznaczone do odpowiednich rynków.

Dzięki temu można przygotować zestaw z zapasowym źródłem energii i ograniczyć przerwy podczas intensywnej pracy.

Bandownica akumulatorowa do logistyki i produkcji

SIAT wskazuje VIPER między innymi do zastosowań w:

• centrach logistycznych,
• e-commerce,
• branży spożywczej i napojowej,
• produkcji.

Ponadto producent wymienia zastosowania w branżach:

• farmaceutycznej,
• metalowej i szklarskiej,
• drzewnej,
• konsumenckiej.

Dzięki obsłudze taśm PP i PET oraz kilku szerokości materiału urządzenie można dopasować do różnych procesów zabezpieczania produktów.

Bandownica akumulatorowa a narzędzia ręczne

Przy klasycznych narzędziach ręcznych napinanie, zamykanie oraz cięcie taśmy mogą wymagać kilku osobnych czynności.

Natomiast SIAT VIPER integruje:

• elektryczne napinanie,
• zgrzewanie tarciowe,
• automatyczne odcinanie.

Dzięki temu po ręcznym poprowadzeniu taśmy wokół produktu pozostałe kluczowe etapy można wykonać jednym urządzeniem.

Bandownica akumulatorowa a maszyna stacjonarna

Przy stacjonarnej bandownicy produkt trzeba doprowadzić do określonego stanowiska.

Natomiast VIPER można przenieść bezpośrednio do zabezpieczanego ładunku.

Dlatego urządzenie może być szczególnie praktyczne przy:

• paletach,
• większych produktach,
• ładunkach rozmieszczonych w różnych miejscach magazynu,
• stanowiskach, które często zmieniają lokalizację.

Jednocześnie trzeba pamiętać, że taśmę nadal ręcznie prowadzi się wokół produktu.

Specyfikacja techniczna SIAT VIPER

Parametr	SIAT VIPER
Typ urządzenia	bandownica akumulatorowa do taśm z tworzyw sztucznych
Materiał taśmy	PP / PET
Szerokość taśmy	9 / 12 / 16 mm
Grubość taśmy	0,5–1,1 mm
Tryby pracy	automatyczny / półautomatyczny / ręczny
Standardowy zakres naciągu	1200–2700 N
Soft Mode	500–1500 N
Poziomy regulacji	11 standardowych + 11 Soft
Maks. prędkość napinania	200 mm/s
Rodzaj połączenia	zgrzewanie tarciowe
Skuteczność zgrzewu	75–85%
Odcięcie taśmy	automatyczne
Panel	kolorowy TFT
Rozdzielczość wyświetlacza	320 × 240 px
Ekran dotykowy	pojemnościowy
Jednostki naciągu	N / kg / lb
Zapisane ustawienia	do 8
Regulacja czasu chłodzenia	tak
Informacje diagnostyczne	tak
Blokada ekranu	tak
Licznik cykli	tak
Auto-Power-Off	tak
IoT enabled	tak
Silniki	bezszczotkowe
Akumulator standardowy	Makita Li-Ion 18 V / 3,0 Ah
Akumulator opcjonalny	Makita Li-Ion 18 V / 5,0 Ah
Cykle na baterii 3 Ah	ok. 150–350
Cykle na baterii 5 Ah	ok. 400–550
Czas ładowania	ok. 20 min
Napięcie ładowarki	230 V
Masa z baterią 3 Ah	3,9 kg
Masa bez baterii	3,45 kg
Wymiary L × W × H	369 × 165 × 123 mm
Temperatura pracy	-5°C do +40°C
Wilgotność względna	20–90%
Poziom hałasu podczas zgrzewania	ok. 96 dB(A)
Poziom drgań	<5,1 m/s²

Standardowe wyposażenie SIAT VIPER

Standardowy zestaw obejmuje:

• bandownicę VIPER,
• jeden akumulator Makita 18 V / 3,0 Ah,
• jedną ładowarkę.

Dzięki temu podstawowa konfiguracja zawiera elementy potrzebne do rozpoczęcia pracy z urządzeniem.

Opcjonalne wyposażenie

Producent przewiduje między innymi:

• metalową osłonę stopy,
• sprężynę noża do cienkich taśm PP 0,5–0,6 mm,
• dodatkowy akumulator Makita 18 V / 3,0 Ah,
• dodatkowy akumulator Makita 18 V / 5,0 Ah,
• dodatkowe ładowarki.

Dzięki temu konfigurację można dopasować do intensywności pracy oraz stosowanego materiału.

Gdzie sprawdzi się bandownica akumulatorowa SIAT VIPER?

Bandownica akumulatorowa SIAT VIPER sprawdzi się przede wszystkim tam, gdzie wymagane jest mobilne spinanie produktów i ładunków taśmami PP lub PET.

Najpierw operator ręcznie prowadzi taśmę wokół produktu. Następnie umieszcza jej końce w narzędziu, a VIPER przejmuje napinanie, zgrzewanie tarciowe oraz odcinanie materiału.

Dzięki obsłudze taśm 9, 12 i 16 mm, naciągowi standardowemu 1200–2700 N, trybowi Soft 500–1500 N, maksymalnej prędkości napinania 200 mm/s oraz trzem trybom pracy urządzenie można dopasować do zróżnicowanych procesów pakowania.

Ponadto kolorowy ekran TFT, 8 zapisanych konfiguracji, akumulator Makita 18 V oraz masa 3,9 kg pozwalają połączyć mobilność z rozbudowaną kontrolą parametrów bandowania.
