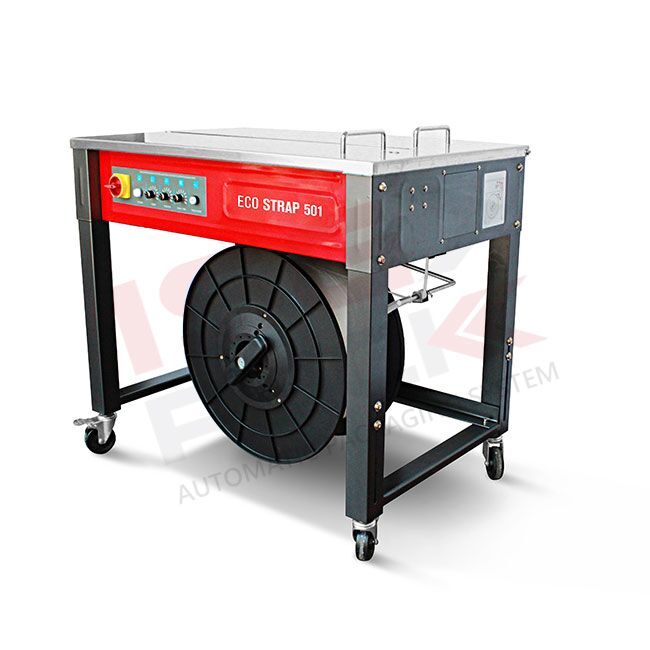

bandownica do spinania taśmą PP ECO STRAP 501

Opis

Bandownica do spinania taśmą PP ECO STRAP 501

Bandownica do spinania taśmą PP ECO STRAP 501 to półautomatyczna maszyna stołowa przeznaczona do zabezpieczania pudełek, paczek, wiązek oraz innych produktów za pomocą taśmy polipropylenowej. Operator ręcznie prowadzi taśmę wokół opakowania i wprowadza jej koniec do czujnika, natomiast urządzenie automatycznie wykonuje dalsze operacje: napinanie, odcinanie i zgrzewanie taśmy.

ECO STRAP 501 współpracuje z taśmą PP o szerokości 6, 9, 12 lub 15 mm i grubości 0,5–0,7 mm. Siłę naciągu można regulować w zakresie 3–45 kg, co pozwala dopasować parametry spinania do różnych produktów i opakowań.

Maszyna wykonuje 10–15 cykli na minutę, obsługuje produkty o minimalnych wymiarach 80 × 80 × 3 mm i maksymalnej masie 25 kg. Kompaktowa konstrukcja, regulowana wysokość blatu oraz cztery koła obrotowe ułatwiają wykorzystanie urządzenia jako niezależnego stanowiska pakowania.

Jak działa bandownica ECO STRAP 501?

Obsługa maszyny pozostaje prosta i wymaga ręcznego poprowadzenia taśmy wokół produktu.

Proces przebiega następująco:

• operator umieszcza produkt na stole roboczym,
• pobiera koniec taśmy PP,
• prowadzi taśmę wokół paczki, kartonu lub wiązki,
• wprowadza jej koniec do czujnika znajdującego się na powierzchni roboczej,
• czujnik uruchamia cykl,
• maszyna automatycznie napina taśmę,
• wykonuje zgrzew,
• odcina nadmiar materiału,
• przygotowuje odpowiednią długość taśmy do kolejnego cyklu.

Operator odpowiada przede wszystkim za ułożenie produktu i ręczne otoczenie go taśmą. Pozostałe etapy wykonuje mechanizm bandownicy.

Półautomatyczne spinanie paczek taśmą PP

ECO STRAP 501 jest bandownicą półautomatyczną.

W przeciwieństwie do automatycznych wiązarek z ramą maszyna nie prowadzi samoczynnie taśmy dookoła produktu.

Operator wykonuje ten etap ręcznie, natomiast urządzenie automatyzuje:

• napinanie,
• zgrzewanie,
• odcinanie taśmy,
• przygotowanie materiału do następnego cyklu.

Takie rozwiązanie dobrze odpowiada stanowiskom o małym i średnim natężeniu pracy, gdzie nie jest potrzebna rozbudowana automatyczna linia spinająca.

Taśma polipropylenowa PP

Bandownica do spinania taśmą PP ECO STRAP 501 została przeznaczona do pracy z taśmą polipropylenową.

Obsługiwane szerokości wynoszą:

• 6 mm,
• 9 mm,
• 12 mm,
• 15 mm.

Dopuszczalna grubość taśmy wynosi:

0,5–0,7 mm.

Kilka dostępnych szerokości pozwala dobrać materiał do rodzaju spinanego produktu oraz wymaganej charakterystyki opakowania.

Regulowany naciąg 3–45 kg

Siłę naciągu taśmy można regulować w zakresie:

3–45 kg.

Niska minimalna wartość umożliwia pracę z produktami wymagającymi delikatniejszego docisku, natomiast wyższe ustawienia pozwalają mocniej spiąć stabilniejsze paczki i wiązki.

Operator ustawia siłę naciągu za pomocą potencjometru umieszczonego na panelu sterowania.

Elektroniczna regulacja pozwala łatwo zmienić parametr przy przejściu na inny rodzaj opakowania.

Elektroniczna regulacja naciągu

ECO STRAP 501 wykorzystuje elektroniczny system kontroli naprężenia taśmy.

Operator dobiera wartość na panelu sterowania, a maszyna realizuje ustawiony naciąg podczas cyklu.

Możliwość regulacji pomaga dostosować proces do:

• kartonów,
• paczek,
• wiązek produktów,
• opakowań o różnej sztywności,
• produktów o różnych wymiarach.

Wydajność 10–15 cykli na minutę

Prędkość pracy ECO STRAP 501 wynosi:

10–15 cykli/min.

Jeden cykl obejmuje automatyczne:

• naprężenie taśmy,
• wykonanie połączenia,
• odcięcie materiału,
• przygotowanie taśmy do następnego spinania.

Rzeczywista wydajność całego stanowiska zależy również od szybkości, z jaką operator układa produkt i prowadzi taśmę wokół opakowania.

Automatyczne napinanie, odcinanie i zgrzewanie

Po wprowadzeniu taśmy do czujnika maszyna samoczynnie rozpoczyna właściwy cykl.

Operator nie musi ręcznie napinać materiału ani wykonywać połączenia za pomocą osobnego narzędzia.

ECO STRAP 501 automatycznie:

• dociąga taśmę do ustawionej wartości,
• wykonuje zgrzew,
• odcina materiał,
• podaje taśmę potrzebną do kolejnego cyklu.

Pozwala to uzyskać powtarzalny sposób pracy na stanowisku pakowania.

Regulowany czas chłodzenia zgrzewu COOL TIME

Z poziomu panelu można ustawić czas chłodzenia miejsca połączenia taśmy.

Parametr COOL TIME określa, jak długo zgrzew pozostaje ustabilizowany po wykonaniu połączenia.

Możliwość regulacji pozwala dopasować cykl do wykorzystywanej taśmy PP.

Regulowana temperatura elementu zgrzewającego

Operator może również regulować temperaturę elementu odpowiedzialnego za wykonanie zgrzewu.

Ustawienie temperatury stanowi jeden z podstawowych parametrów procesu łączenia taśmy.

Zmiana wartości pozwala dostosować pracę głowicy do stosowanego materiału w zakresie przewidzianym dla urządzenia.

Regulowana długość podawanej taśmy

ECO STRAP 501 pozwala ustawić ilość taśmy podawanej po zakończeniu cyklu.

Odpowiednie ustawienie ogranicza konieczność każdorazowego ręcznego wyciągania dużej ilości materiału.

Długość można dopasować do gabarytów najczęściej spinanych opakowań.

Silniki prądu stałego

Poszczególne funkcje bandownicy wykorzystują silniki prądu stałego.

Układ został zaprojektowany tak, aby silniki pracowały:

tylko podczas właściwego cyklu spinania.

Poza cyklem nie pozostają niepotrzebnie uruchomione.

Analogowy panel sterowania

ECO STRAP 501 wykorzystuje analogowy panel sterowania.

Z jego poziomu operator może regulować najważniejsze parametry procesu, w tym:

• naciąg taśmy,
• czas chłodzenia zgrzewu,
• temperaturę elementu zgrzewającego,
• długość podawanej taśmy.

Sterowanie pozostaje bezpośrednie i nie wymaga rozbudowanego programowania.

Stół roboczy z czujnikiem bezpieczeństwa

Maszyna posiada uchylny stół roboczy wyposażony w czujnik bezpieczeństwa.

Powierzchnia stołu służy do ustawienia paczki podczas ręcznego prowadzenia taśmy.

Rozwiązanie zapewnia dostęp do mechanizmu maszyny podczas obsługi technicznej, a czujnik kontroluje położenie stołu.

Minimalne wymiary produktu 80 × 80 × 3 mm

Najmniejszy produkt przewidziany do pracy z maszyną ma wymiary:

80 × 80 × 3 mm.

Brak zamkniętej ramy oznacza, że urządzenie nie narzuca typowego maksymalnego wymiaru produktu wynikającego z rozmiaru łuku bandownicy.

Operator ręcznie prowadzi taśmę wokół opakowania.

Maksymalna masa produktu 25 kg

Maksymalna masa produktu umieszczanego na powierzchni roboczej wynosi:

25 kg.

Parametr należy uwzględnić przy wyborze urządzenia do cięższych paczek, pudeł lub wiązek.

Brak ramy ograniczającej wielkość opakowania

ECO STRAP 501 nie posiada automatycznej ramy prowadzącej taśmę.

Dzięki temu sposób prowadzenia materiału nie jest ograniczony wymiarami łuku charakterystycznego dla automatycznych wiązarek.

Operator sam prowadzi taśmę wokół produktu i wprowadza jej koniec do głowicy.

Należy jednak przestrzegać maksymalnej masy produktu przewidzianej dla stołu roboczego.

Parametry rolki taśmy PP

ECO STRAP 501 współpracuje z rolkami o następujących parametrach:

• średnica wewnętrzna: 200 mm,
• średnica zewnętrzna: 400–500 mm,
• szerokość rolki: 190 mm,
• szerokość taśmy: 6 / 9 / 12 / 15 mm,
• grubość taśmy: 0,5–0,7 mm,
• materiał: PP – polipropylen.

Parametry rolki należy sprawdzić przed doborem materiału eksploatacyjnego.

Cztery koła obrotowe

Bandownica została wyposażona w cztery koła obrotowe.

Dwa z nich posiadają hamulce.

Takie rozwiązanie pozwala:

• przemieszczać urządzenie pomiędzy stanowiskami,
• ustawić je w wybranym miejscu magazynu,
• zablokować pozycję podczas pracy.

Mobilna konstrukcja sprawdza się szczególnie tam, gdzie układ stanowiska pakowania zmienia się zależnie od aktualnego procesu.

Regulowana wysokość robocza 750–900 mm

Wysokość powierzchni roboczej można ustawić w zakresie:

750–900 mm.

Regulacja pozwala dopasować stanowisko do organizacji miejsca pracy oraz sposobu obsługi produktów.

Zasilanie 220 V

ECO STRAP 501 wykorzystuje zasilanie:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana wynosi:

0,25 kW.

Maszyna nie wymaga instalacji sprężonego powietrza do realizacji standardowego cyklu spinania.

Kompaktowe wymiary

Wymiary urządzenia wynoszą:

850 × 555 × 750–900 mm.

Niewielka szerokość maszyny pozwala wykorzystać ją jako samodzielne stanowisko nawet w pomieszczeniach, w których nie ma miejsca na dużą automatyczną wiązarkę.

Masa netto 65 kg

Masa netto ECO STRAP 501 wynosi:

65 kg.

W połączeniu z czterema kołami obrotowymi pozwala to stosunkowo łatwo zmieniać położenie maszyny w obrębie stanowiska lub hali.

Specyfikacja techniczna ECO STRAP 501

Parametr	ECO STRAP 501
Typ urządzenia	półautomatyczna bandownica stołowa
Materiał taśmy	PP – polipropylen
Szerokość taśmy	6 / 9 / 12 / 15 mm
Grubość taśmy	0,5–0,7 mm
Zakres naciągu	3–45 kg
Wydajność	10–15 cykli/min
Minimalne wymiary produktu	80 × 80 × 3 mm
Maksymalna masa produktu	25 kg
Średnica wewnętrzna rolki	200 mm
Średnica zewnętrzna rolki	400–500 mm
Szerokość rolki	190 mm
Regulacja naciągu	elektroniczna, potencjometrem
Regulacja czasu chłodzenia	tak, COOL TIME
Regulacja temperatury zgrzewania	tak
Regulacja długości podawanej taśmy	tak
Panel sterowania	analogowy
Napęd	silniki prądu stałego
Praca silników	podczas cyklu spinania
Stół z czujnikiem bezpieczeństwa	tak
Koła transportowe	4
Koła z hamulcem	2
Wysokość robocza	750–900 mm
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Moc zainstalowana	0,25 kW
Wymiary L × W × H	850 × 555 × 750–900 mm
Masa netto	65 kg

ECO STRAP 501 a ręczne spinanie taśmą PP

Przy całkowicie ręcznym spinaniu operator musi nie tylko poprowadzić taśmę wokół produktu, ale również wykonać jej naciągnięcie, połączenie i odcięcie przy użyciu odpowiednich narzędzi.

ECO STRAP 501 przejmuje trzy ostatnie operacje.

Operator prowadzi taśmę wokół paczki, a po wprowadzeniu jej do czujnika maszyna automatycznie wykonuje:

• naciąg,
• zgrzew,
• odcięcie.

Dzięki temu stanowisko zachowuje prostotę pracy półautomatycznej, a jednocześnie ogranicza liczbę ręcznie wykonywanych czynności.

ECO STRAP 501 a automatyczna bandownica z ramą

ECO STRAP 501 wymaga ręcznego przełożenia taśmy wokół produktu.

W automatycznej bandownicy z ramą materiał jest prowadzony wokół paczki przez łuk maszyny.

Wybór rozwiązania zależy więc przede wszystkim od:

• wymaganej wydajności,
• stopnia automatyzacji,
• wielkości i różnorodności produktów,
• organizacji stanowiska pakowania.

ECO STRAP 501 została przygotowana do uniwersalnego wykorzystania przy małym i średnim obciążeniu roboczym.

Do czego można wykorzystać ECO STRAP 501?

Maszyna może służyć do spinania:

• pudeł kartonowych,
• paczek,
• wiązek,
• zestawów produktów,
• innych opakowań mieszczących się w dopuszczalnym obciążeniu powierzchni roboczej.

Może pracować między innymi w magazynach, działach wysyłki, punktach pakowania, sklepach oraz przedsiębiorstwach logistycznych.

Gdzie sprawdzi się bandownica do spinania taśmą PP ECO STRAP 501?

Bandownica do spinania taśmą PP ECO STRAP 501 sprawdzi się przede wszystkim tam, gdzie potrzebne jest kompaktowe półautomatyczne stanowisko do zabezpieczania paczek bez stosowania dużej automatycznej wiązarki z ramą.

Operator ręcznie prowadzi taśmę wokół produktu, natomiast maszyna przejmuje jej napinanie, zgrzewanie i odcinanie. Regulowany naciąg od 3 do 45 kg pozwala dostosować proces do różnych opakowań, a obsługa taśm PP o szerokości 6, 9, 12 i 15 mm zwiększa zakres zastosowań.

Wydajność 10–15 cykli na minutę, regulowana wysokość robocza 750–900 mm, kompaktowe wymiary oraz koła transportowe pozwalają wykorzystać ECO STRAP 501 jako elastyczne stanowisko do codziennego spinania pudeł, paczek i wiązek.
