Maszyna do pakowania paczek – Składanie i zaklejanie kartonu Combi Former 50 SB

Opis

Maszyna do pakowania paczek – Składanie/Zaklejanie kartonu Combi Former 50 SB

Maszyna do pakowania paczek – Składanie/Zaklejanie kartonu Combi Former 50 SB to półautomatyczne stanowisko łączące formowanie kartonu z jednoczesnym zaklejaniem jego górnej i dolnej części taśmą samoprzylepną.

Urządzenie składa się z dwóch podstawowych sekcji: części przeznaczonej do formowania kartonu z cylindrem popychającym oraz zaklejarki wyposażonej w dwa napędzane pasy boczne. Takie połączenie pozwala przygotować karton, napełnić go, a następnie zakleić górną i dolną linię klap w ramach jednego stanowiska pakowania.

Combi Former 50 SB obsługuje kartony typu amerykańskiego od 200 × 150 × 120 mm do 500 × 400 × 450 mm i o masie do 30 kg. Kartony przechodzą przez sekcję zaklejającą z prędkością 22 m/min, a maksymalna wydajność wynosi 10–12 kartonów na minutę.

Maszyna współpracuje z taśmami samoprzylepnymi Kraft, PP i PVC oraz głowicami zaklejającymi o szerokości 50–75 mm.

Jak działa Combi Former 50 SB?

Proces pakowania odbywa się przy udziale operatora.

Stanowisko łączy kolejne etapy przygotowania opakowania:

• karton zostaje otwarty i ustawiony w sekcji formowania,
• cylinder popychający wspomaga przygotowanie kartonu,
• operator może umieścić produkt wewnątrz opakowania,
• karton zostaje skierowany do sekcji zaklejania,
• dwa boczne pasy napędowe przejmują opakowanie,
• karton przechodzi pomiędzy głowicami zaklejającymi,
• górna głowica nakłada taśmę na centralną linię górnych klap,
• dolna głowica jednocześnie zakleja spód,
• zamknięte opakowanie opuszcza stanowisko.

Połączenie funkcji formowania i zaklejania pozwala ograniczyć liczbę oddzielnych urządzeń potrzebnych na stanowisku.

Formowanie i zaklejanie kartonu w jednym urządzeniu

Combi Former 50 SB łączy dwie funkcje:

formowanie kartonu

oraz:

zaklejanie kartonu taśmą.

Pierwsza sekcja pomaga przygotować opakowanie do napełnienia. Druga odpowiada za zamknięcie górnej i dolnej części kartonu.

Pozwala to stworzyć zwarte stanowisko, na którym operator może przygotować karton, umieścić w nim produkt i skierować go bezpośrednio do sekcji zaklejającej.

Półautomatyczna maszyna do pakowania paczek

Combi Former 50 SB należy do półautomatycznych urządzeń do formowania kartonów.

Maszyna nie pobiera samoczynnie płaskich wykrojów z magazynu i nie realizuje całego procesu bez udziału człowieka.

Operator uczestniczy w przygotowaniu i napełnianiu kartonu, natomiast maszyna wspomaga formowanie oraz automatyzuje transport i aplikację taśmy.

Takie rozwiązanie sprawdza się na stanowiskach, gdzie pełna automatyzacja nie jest potrzebna, ale ręczne formowanie i zaklejanie dużej liczby kartonów staje się czasochłonne.

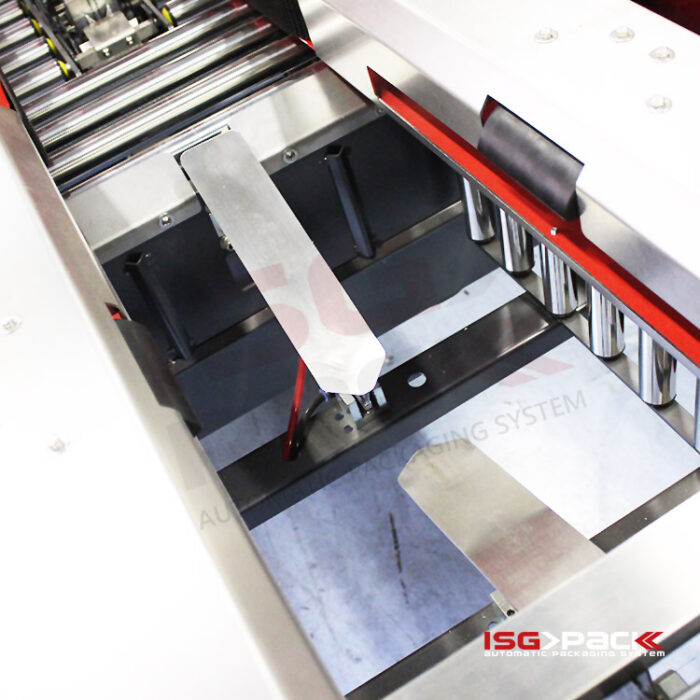

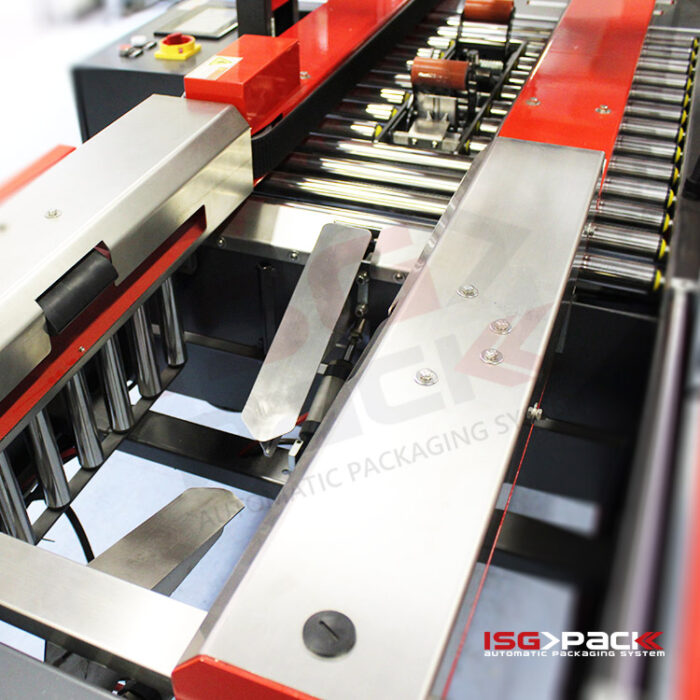

Sekcja formowania z cylindrem popychającym

Część formująca Combi Former 50 SB wykorzystuje cylinder popychający.

Element wspomaga przygotowanie kartonu przed napełnieniem i przekazaniem go do sekcji zaklejania.

Połączenie mechanicznego stanowiska formowania z pneumatycznym układem pozwala operatorowi przygotowywać kolejne kartony w uporządkowany i powtarzalny sposób.

Jednoczesne zaklejanie góry i dołu

Combi Former 50 SB nakłada podczas jednego przejścia:

jeden pasek taśmy na centralną linię górnej części kartonu

oraz:

jeden pasek na centralną linię dolnej części.

Dzięki temu nie trzeba obracać kartonu ani ponownie przepuszczać go przez maszynę.

Po przejściu przez sekcję zaklejającą opakowanie ma zamkniętą zarówno górną, jak i dolną część.

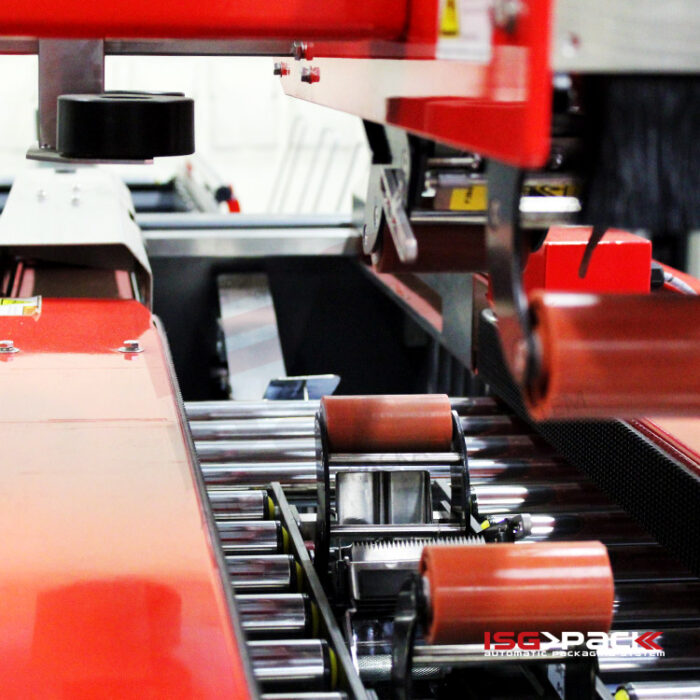

Dwie boczne taśmy napędowe

Transport przez zaklejarkę realizują:

dwa napędzane pasy boczne.

Pasy chwytają karton po obu stronach i prowadzą go przez głowice zaklejające.

Układ pomaga:

• utrzymać opakowanie w osi,
• stabilizować karton podczas zaklejania,
• zachować równomierną prędkość transportu,
• prawidłowo prowadzić centralną linię klap względem głowic.

Boczne pasy można dostosować do obsługiwanych rozmiarów kartonów.

Prędkość transportu 22 m/min

Prędkość przesuwu kartonów przez sekcję zaklejającą wynosi:

22 m/min.

Po przejęciu opakowania przez boczne pasy karton jest prowadzony przez głowice ze stałą prędkością.

Parametr wpływa na płynność pracy stanowiska i pozwala obsługiwać kolejne kartony bez ręcznego przesuwania ich przez zaklejarkę.

Wydajność do 10–12 kartonów na minutę

Maksymalna wydajność Combi Former 50 SB wynosi:

10–12 kartonów/min.

Rzeczywiste tempo pracy zależy także od czynności wykonywanych przez operatora, między innymi:

• przygotowania kartonu,
• rodzaju pakowanego produktu,
• czasu potrzebnego na napełnienie,
• wymiarów opakowania,
• sposobu organizacji stanowiska.

Przy prostych i powtarzalnych procesach stanowisko może znacznie usprawnić przygotowanie kolejnych paczek.

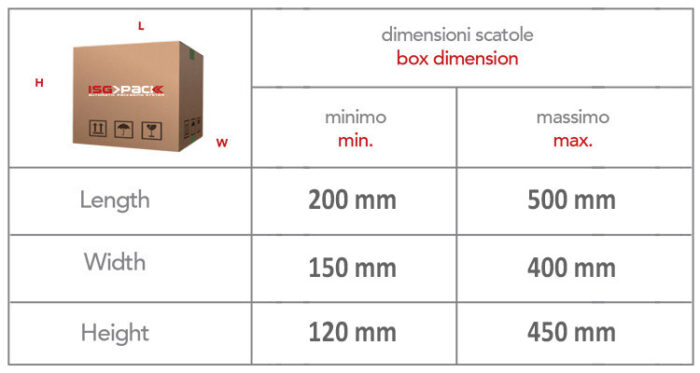

Minimalny karton 200 × 150 × 120 mm

Najmniejszy obsługiwany format wynosi:

200 mm długości × 150 mm szerokości × 120 mm wysokości.

Parametr należy uwzględnić przy pakowaniu niewielkich produktów.

Maksymalny karton 500 × 400 × 450 mm

Największy obsługiwany format wynosi:

500 mm długości × 400 mm szerokości × 450 mm wysokości.

Pełny zakres pracy urządzenia obejmuje więc kartony:

200 × 150 × 120 mm – 500 × 400 × 450 mm.

Zakres pozwala obsługiwać wiele standardowych opakowań wysyłkowych i zbiorczych.

Maksymalna masa kartonu 30 kg

Combi Former 50 SB może obsługiwać kartony o masie do:

30 kg.

Wartość należy uwzględnić szczególnie przy większych opakowaniach zawierających cięższe produkty.

Zachowanie dopuszczalnej masy pozwala prawidłowo prowadzić karton za pomocą dwóch pasów bocznych.

Kartony typu amerykańskiego

Maszyna została przeznaczona do standardowych kartonów klapowych typu amerykańskiego.

Opakowania tego typu są powszechnie stosowane w:

• produkcji,
• magazynowaniu,
• e-commerce,
• logistyce,
• centrach dystrybucyjnych,
• konfekcjonowaniu produktów.

Combi Former 50 SB pozwala przygotować taki karton, napełnić go, a następnie zakleić centralne połączenie klap na górze i na spodzie.

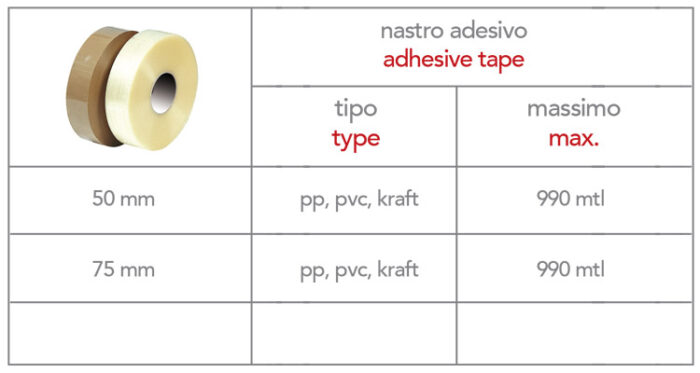

Taśmy Kraft, PP i PVC

Sekcja zaklejająca może pracować z taśmami samoprzylepnymi:

• Kraft,
• polipropylenowymi PP,
• PVC.

Rodzaj materiału można dobrać do konstrukcji kartonu oraz wymagań dotyczących późniejszego magazynowania i transportu.

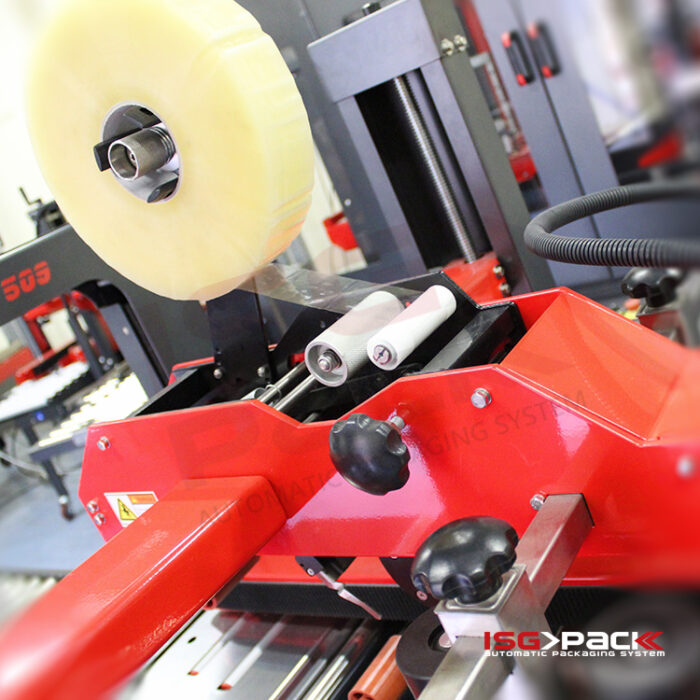

Głowice zaklejające 50–75 mm

Standardowe głowice współpracują z taśmami o szerokości:

50–75 mm.

Głowice odpowiadają za:

• rozwijanie taśmy,
• prowadzenie materiału,
• aplikację na powierzchnię kartonu,
• docisk,
• odcięcie po zakończeniu zaklejania.

Maszyna posiada głowicę górną i dolną, dzięki czemu obie powierzchnie zostają zaklejone podczas jednego przejazdu.

Układ pneumatyczny 6 bar

Sekcja formowania wykorzystuje układ pneumatyczny.

Wymagane ciśnienie wynosi:

6 bar.

Zużycie sprężonego powietrza wynosi:

2 Nl/min.

Stanowisko wymaga więc dostępu do odpowiednio przygotowanej instalacji pneumatycznej.

Zasilanie 380 V 3 Ph

Combi Former 50 SB pracuje z zasilaniem:

380 V, 3 fazy, 50/60 Hz.

Moc zainstalowana wynosi:

0,4 kW.

Przed montażem maszyny należy przygotować zarówno przyłącze elektryczne, jak i pneumatyczne.

Wysokość robocza 720–820 mm

Wysokość powierzchni roboczej można ustawić w zakresie:

720–820 mm.

Regulacja ułatwia dopasowanie stanowiska do:

• operatora,
• dodatkowych przenośników,
• dalszych urządzeń pakujących,
• układu przestrzennego stanowiska.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Parametr należy uwzględnić przy organizacji miejsca pracy.

Specyfikacja techniczna Combi Former 50 SB

Wymiary Combi Former 50 SB

Wymiary maszyny wynoszą:

1780 × 930 × 1380–1480 mm.

Przy planowaniu stanowiska należy dodatkowo uwzględnić przestrzeń dla operatora oraz miejsce potrzebne na odbiór zaklejonych opakowań.

Kompaktowe połączenie dwóch etapów procesu pozwala ograniczyć przestrzeń potrzebną w porównaniu z oddzielnym stanowiskiem formowania i osobną zaklejarką.

Masa netto 260 kg

Masa netto Combi Former 50 SB wynosi:

260 kg.

Parametr należy uwzględnić podczas transportu, instalacji i przygotowania miejsca ustawienia urządzenia.

Combi Former 50 SB a Easy Form 50

Oba urządzenia pomagają przygotowywać kartony do napełnienia, ale Combi Former 50 SB posiada dodatkową sekcję zaklejającą.

Easy Form 50 wspomaga przede wszystkim:

• formowanie dolnych klap,
• utrzymywanie kartonu podczas napełniania.

Combi Former 50 SB dodatkowo:

• transportuje karton przez dwa boczne pasy,
• zakleja jego górną część,
• jednocześnie zakleja spód.

Dzięki temu na jednym stanowisku można wykonać większą część procesu przygotowania gotowej paczki.

Combi Former 50 SB a Pack Former 50 SB

Nazwy obu urządzeń są podobne, ale nie są to te same maszyny.

Combi Former 50 SB realizuje:

• formowanie,
• zaklejanie góry,
• zaklejanie dołu.

Pack Former 50 SB realizuje dodatkowo:

• spinanie kartonu taśmą bandującą.

Combi Former nie posiada więc ramy do spinania ani systemu naciągu taśmy PP przeznaczonej do bandowania.

Formowanie i zaklejanie w jednym stanowisku

Połączenie sekcji formowania oraz zaklejarki ogranicza konieczność przenoszenia kartonu pomiędzy kilkoma oddzielnymi stanowiskami.

Operator może przygotować karton i napełnić go w części formującej, a następnie skierować bezpośrednio pomiędzy boczne pasy sekcji zaklejającej.

Maszyna przejmuje transport oraz nałożenie dwóch pasków taśmy.

Zastosowanie Combi Former 50 SB

Maszyna do pakowania paczek Combi Former 50 SB może znaleźć zastosowanie w:

• zakładach produkcyjnych,
• magazynach wysyłkowych,
• e-commerce,
• centrach logistycznych,
• centrach dystrybucyjnych,
• działach konfekcjonowania,
• półautomatycznych stanowiskach pakowania,
• procesach wykorzystujących kartony typu amerykańskiego.

Gdzie sprawdzi się Combi Former 50 SB?

Maszyna do pakowania paczek – Składanie/Zaklejanie kartonu Combi Former 50 SB sprawdzi się przede wszystkim tam, gdzie operator ręcznie przygotowuje i napełnia opakowania, ale formowanie oraz zaklejanie mają przebiegać sprawniej w ramach jednego stanowiska.

Sekcja z cylindrem popychającym wspomaga formowanie kartonu, a dwa boczne pasy prowadzą go następnie przez górną i dolną głowicę zaklejającą.

Zakres od 200 × 150 × 120 mm do 500 × 400 × 450 mm, maksymalna masa kartonu 30 kg, transport 22 m/min oraz wydajność do 10–12 kartonów na minutę pozwalają wykorzystać Combi Former 50 SB jako praktyczne stanowisko do formowania i zamykania paczek.
