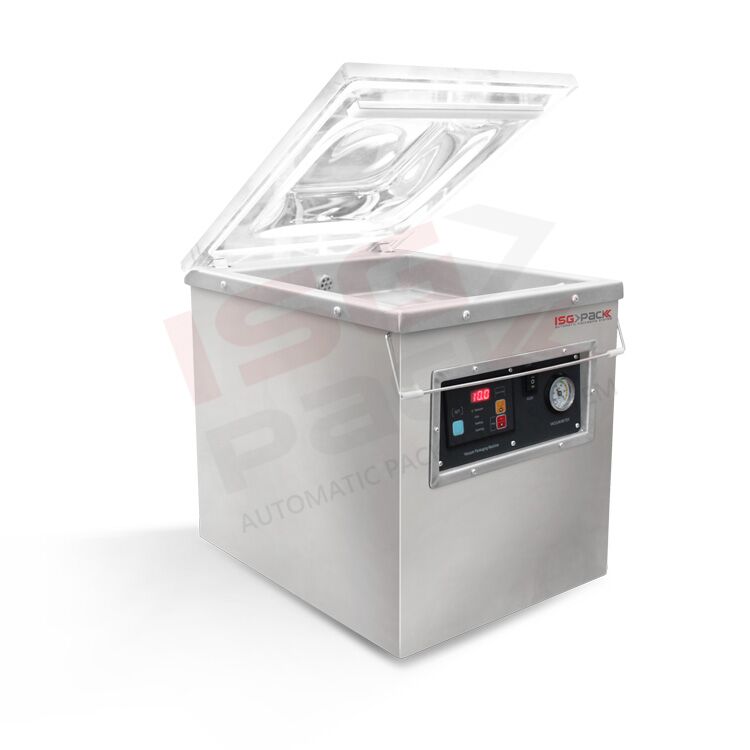

Pakowarka próżniowa komorowa Eco vac 300S TB

Opis

Pakowarka próżniowa ECO VAC 300S TB

Pakowarka próżniowa ECO VAC 300S TB to kompaktowa, stołowa maszyna komorowa przeznaczona do próżniowego pakowania produktów w worki. Ponieważ urządzenie zostało wykonane ze stali nierdzewnej i zajmuje stosunkowo niewiele miejsca, można je łatwo ustawić na stole lub odpowiednio przygotowanym stanowisku pakowania.

Maszyna wykorzystuje komorę o maksymalnych wymiarach roboczych 300 × 300 × 100 mm oraz przednią listwę zgrzewającą 300 × 8 mm. Po umieszczeniu worka z produktem w komorze urządzenie usuwa powietrze, wykonuje zgrzew, a następnie przeprowadza etap chłodzenia połączenia. Dzięki temu cały podstawowy proces pakowania odbywa się w jednym urządzeniu.

ECO VAC 300S TB została wyposażona w pompę próżniową o wydajności 10 m³/h, natomiast pojedynczy cykl trwa około 15–30 sekund. Co więcej, panel sterowania umożliwia zapisanie 10 różnych programów roboczych, dlatego operator może przygotować ustawienia dla kilku powtarzalnych produktów lub rodzajów opakowań.

Producent przewiduje również opcjonalną pompę 20 m³/h oraz funkcję podawania gazu technicznego. W rezultacie konfigurację maszyny można dostosować do konkretnego procesu pakowania.

Jak działa pakowarka próżniowa ECO VAC 300S TB?

Proces rozpoczyna się od umieszczenia produktu w odpowiednim worku próżniowym.

Następnie operator:

• wkłada worek do komory,
• układa jego otwartą krawędź na listwie zgrzewającej,
• zamyka pokrywę,
• uruchamia wybrany program.

Po rozpoczęciu cyklu maszyna:

• usuwa powietrze z komory,
• wytwarza wymagany poziom próżni,
• następnie zgrzewa otwartą krawędź worka,
• utrzymuje zamkniętą komorę przez ustawiony czas chłodzenia,
• na końcu kończy cykl i umożliwia wyjęcie gotowego opakowania.

Dzięki temu operator nie musi oddzielnie wykonywać odsysania powietrza i zgrzewania. Oba etapy są połączone w jednym automatycznym cyklu.

Pakowarka próżniowa komorowa

ECO VAC 300S TB należy do grupy:

komorowych pakowarek próżniowych.

W odróżnieniu od prostych urządzeń z zewnętrznym odsysaniem powietrza cały worek wraz z produktem trafia do komory.

Następnie maszyna obniża ciśnienie wewnątrz całej komory. Dzięki temu powietrze zostaje usunięte również z opakowania.

Po osiągnięciu ustawionych parametrów urządzenie wykonuje zgrzew, a następnie przywraca normalne ciśnienie w komorze.

Stołowa konstrukcja

ECO VAC 300S TB jest urządzeniem:

nablatowym / stołowym.

Jej wymiary wynoszą:

370 × 484 × 473 mm.

Dzięki kompaktowej konstrukcji maszyna może zostać ustawiona na odpowiednio przygotowanym stole roboczym.

Jednocześnie masa netto wynosi 45 kg, dlatego podczas organizowania stanowiska należy uwzględnić stabilną powierzchnię dostosowaną do ciężaru urządzenia.

Konstrukcja ze stali nierdzewnej

Pakowarka została wykonana ze:

stali nierdzewnej.

Dzięki temu konstrukcja dobrze odpowiada procesom, w których ważna jest możliwość regularnego czyszczenia powierzchni maszyny.

Ponadto producent wskazuje wysoką odporność konstrukcji na:

• kwasy,
• pleśń,
• korozję.

W rezultacie ECO VAC 300S TB została przygotowana do pracy z różnymi rodzajami produktów oraz do regularnego użytkowania w profesjonalnych procesach pakowania.

Komora 300 × 300 × 100 mm

Maksymalna przestrzeń robocza dla produktu wynosi:

L 300 × W 300 × H 100 mm.

Dlatego przed wyborem maszyny należy porównać te wartości z największym produktem przewidzianym do pakowania.

Wysokość 100 mm ma szczególne znaczenie przy grubszych produktach, ponieważ cały worek wraz z zawartością musi zmieścić się pod zamkniętą pokrywą komory.

Maksymalny produkt 300 × 300 × 100 mm

Producent podaje maksymalny wymiar produktu:

300 × 300 × 100 mm.

Warto jednak pamiętać, że praktyczne ułożenie produktu zależy również od:

• kształtu opakowania,
• sposobu ułożenia worka,
• długości wolnej krawędzi potrzebnej do wykonania zgrzewu,
• rodzaju pakowanego produktu.

Dlatego podczas doboru warto pozostawić odpowiednią przestrzeń na prawidłowe ułożenie worka.

Przednia listwa zgrzewająca 300 mm

ECO VAC 300S TB posiada:

jedną przednią listwę zgrzewającą.

Jej długość wynosi:

300 mm.

Dzięki temu maszyna może zamykać worki, których otwarta krawędź mieści się w szerokości listwy.

Przed wykonaniem cyklu worek należy więc ułożyć tak, aby jego krawędź przebiegała prawidłowo przez strefę zgrzewania.

Listwa zgrzewająca o szerokości 8 mm

Szerokość zgrzewu wynosi:

8 mm.

Tym samym maszyna tworzy stosunkowo szerokie połączenie materiału.

Producent wskazuje, że taka listwa zapewnia trwałe zamknięcie opakowania próżniowego.

Pompa próżniowa 10 m³/h

Standardowa ECO VAC 300S TB wykorzystuje pompę o wydajności:

10 m³/h.

Pompa odpowiada za usuwanie powietrza z komory podczas cyklu.

Dzięki niej urządzenie może wytworzyć próżnię przed rozpoczęciem etapu zgrzewania.

Opcjonalna pompa 20 m³/h

Producent oferuje również opcję:

pompy próżniowej 20 m³/h.

Jest to dwukrotnie większa nominalna wydajność niż w standardowej konfiguracji 10 m³/h.

Dlatego jeżeli proces wymaga innej konfiguracji układu próżniowego, warto uwzględnić tę opcję już podczas zamawiania maszyny.

Cykl pracy 15–30 sekund

Czas jednego cyklu wynosi:

około 15–30 sekund.

Rzeczywista długość cyklu zależy jednak od ustawionych parametrów.

Wpływ mają między innymi:

• czas wytwarzania próżni,
• wymagany poziom podciśnienia,
• rodzaj produktu,
• objętość komory zajęta przez produkt,
• czas zgrzewania,
• czas chłodzenia zgrzewu,
• opcjonalne dozowanie gazu.

Dlatego nie każdy produkt będzie pakowany w identycznym czasie.

10 programowalnych pamięci

Panel sterowania umożliwia zapisanie:

10 różnych programów pracy.

Dzięki temu operator może przygotować osobne ustawienia dla kilku produktów lub worków.

Przykładowo jeden program może być przeznaczony do produktu wymagającego dłuższego odsysania, natomiast kolejny do produktu, przy którym potrzebny jest krótszy czas próżni.

W rezultacie przy powtarzalnej produkcji nie trzeba za każdym razem ręcznie wprowadzać wszystkich parametrów od początku.

Regulacja czasu próżni

Z panelu można ustawić:

czas wytwarzania próżni.

Jest to okres, w którym pompa usuwa powietrze z komory.

Dzięki temu długość odsysania można dopasować do produktu oraz oczekiwanego efektu.

Ponadto wartość podciśnienia można obserwować na:

wakuometrze.

W rezultacie operator ma dodatkową informację o aktualnym poziomie próżni w komorze.

Wakuometr

Na panelu ECO VAC 300S TB znajduje się:

analogowy wakuometr.

Wskazuje on poziom podciśnienia podczas pracy maszyny.

Dzięki temu operator może obserwować przebieg etapu próżniowego bez konieczności otwierania komory.

Regulacja czasu zgrzewania

Panel pozwala również ustawić:

czas zgrzewania worka.

Producent wskazuje, że zwykle wynosi on około:

1–2 sekund.

Jednak właściwy czas zależy od:

• grubości worka,
• rodzaju materiału,
• właściwości zastosowanej folii.

Dlatego przed rozpoczęciem większej serii warto dobrać ustawienie zapewniające prawidłowe zamknięcie opakowania.

Regulacja czasu chłodzenia zgrzewu

Po wykonaniu połączenia ECO VAC 300S TB może utrzymać zamkniętą komorę przez określony:

czas chłodzenia.

W tym czasie wywierany jest nacisk na listwę zgrzewającą.

Dzięki temu połączenie ma czas na ustabilizowanie się przed zakończeniem cyklu.

W rezultacie zmniejsza się ryzyko pogorszenia jakości zgrzewu wskutek zbyt szybkiego otwarcia komory.

Dwucyfrowy licznik cykli

Panel posiada:

dwucyfrowy licznik.

Wyświetla on liczbę wykonanych cykli roboczych.

Dzięki temu operator może na bieżąco kontrolować liczbę kolejnych operacji pakowania.

Opcjonalne podawanie gazu technicznego

ECO VAC 300S TB może zostać wyposażona w:

funkcję podawania gazu technicznego.

W odpowiednio przygotowanej wersji można regulować:

czas wtrysku gazu.

Dzięki temu ilość wprowadzanego gazu zależy od ustawionej długości tego etapu.

Jest to opcja, dlatego nie należy traktować jej jako standardowego wyposażenia każdej maszyny ECO VAC 300S TB.

Ustawienie czasu podawania gazu

W wersji z odpowiednim wyposażeniem operator może z panelu regulować czas dozowania gazu.

Cykl może wtedy obejmować dodatkowy etap pomiędzy wytwarzaniem próżni a końcowym zamknięciem opakowania.

Dlatego już na etapie zamówienia urządzenia warto określić, czy proces będzie wymagał tej funkcji.

Zasilanie 220 V

ECO VAC 300S TB wykorzystuje zasilanie:

220 V.

Częstotliwość wynosi:

50/60 Hz.

Dzięki temu urządzenie korzysta z zasilania jednofazowego przewidzianego przez producenta dla tej konfiguracji.

Moc zainstalowana 1 kW

Moc zainstalowana wynosi:

1 kW.

Parametr należy uwzględnić podczas przygotowywania stanowiska i właściwego przyłącza elektrycznego.

Wymiary maszyny

Wymiary ECO VAC 300S TB wynoszą:

370 × 484 × 473 mm.

Kompaktowa konstrukcja ułatwia ustawienie urządzenia na blacie.

Jednocześnie trzeba pozostawić odpowiednią przestrzeń nad maszyną, ponieważ pokrywa komory otwiera się do góry.

Masa netto 45 kg

Masa netto urządzenia wynosi:

45 kg.

Dlatego pakowarka wymaga stabilnego stołu lub stanowiska roboczego o odpowiedniej nośności.

Pakowanie produktów spożywczych

Producent wskazuje ECO VAC 300S TB jako urządzenie odpowiednie do próżniowego pakowania różnych produktów spożywczych.

Wśród przykładów wymienia między innymi:

• mięso,
• ryby,
• warzywa,
• produkty marynowane,
• mięso mrożone.

Dzięki komorowej konstrukcji cały worek znajduje się wewnątrz urządzenia podczas wykonywania próżni.

Pakowanie produktów innych niż żywność

Zastosowanie ECO VAC 300S TB nie ogranicza się wyłącznie do żywności.

Producent wskazuje również możliwość pakowania między innymi:

• produktów medycznych,
• elementów technicznych i drobnego wyposażenia.

Dlatego maszynę można stosować wszędzie tam, gdzie produkt mieści się w komorze i może być pakowany w odpowiedni worek próżniowy.

Pakowarka próżniowa do małych i średnich produktów

Ze względu na komorę 300 × 300 × 100 mm ECO VAC 300S TB jest przeznaczona przede wszystkim do produktów mieszczących się w tym zakresie.

Dlatego urządzenie dobrze odpowiada procesom, w których większa maszyna przemysłowa nie jest potrzebna, natomiast oczekiwane jest profesjonalne pakowanie komorowe.

Pakowarka próżniowa a zgrzewarka do worków

Zwykła zgrzewarka przede wszystkim zamyka worek.

Natomiast ECO VAC 300S TB najpierw:

• usuwa powietrze z komory,
• wytwarza próżnię,
• a dopiero później wykonuje zgrzew.

Dzięki temu proces obejmuje zarówno odsysanie powietrza, jak i zamknięcie opakowania.

Pakowarka komorowa a urządzenie z zewnętrznym odsysaniem

W urządzeniu komorowym worek wraz z produktem znajduje się wewnątrz komory.

Dzięki temu maszyna wytwarza próżnię w całej przestrzeni roboczej, a ciśnienie wewnątrz i na zewnątrz worka zmienia się podczas cyklu w kontrolowany sposób.

Jest to podstawowa różnica względem prostych pakowarek, które wysysają powietrze wyłącznie poprzez otwartą krawędź worka.

Specyfikacja techniczna ECO VAC 300S TB

Parametr	ECO VAC 300S TB
Typ urządzenia	stołowa pakowarka próżniowa komorowa
Konstrukcja	stal nierdzewna
Maksymalny produkt / przestrzeń robocza	300 × 300 × 100 mm
Liczba listew zgrzewających	1
Położenie listwy	przednia
Wymiary listwy	300 × 8 mm
Pompa próżniowa	10 m³/h
Opcjonalna pompa	20 m³/h
Cykl pracy	15–30 s
Liczba pamięci	10
Regulacja czasu próżni	tak
Wakuometr	tak
Regulacja czasu zgrzewania	tak
Typowy czas zgrzewania	ok. 1–2 s
Regulacja czasu chłodzenia	tak
Licznik cykli	dwucyfrowy
Opcjonalne podawanie gazu	tak
Regulacja czasu podawania gazu	w wersji z odpowiednim wyposażeniem
Zasilanie	220 V
Częstotliwość	50/60 Hz
Moc zainstalowana	1 kW
Wymiary L × W × H	370 × 484 × 473 mm
Masa netto	45 kg

Standardowe i opcjonalne wyposażenie

W standardowej konfiguracji ECO VAC 300S TB oferuje najważniejsze funkcje potrzebne do komorowego pakowania próżniowego:

• pompę próżniową 10 m³/h,
• komorę 300 × 300 × 100 mm,
• listwę 300 × 8 mm,
• 10 programowalnych pamięci,
• regulację czasu próżni,
• regulację zgrzewania,
• regulację chłodzenia,
• licznik cykli,
• wakuometr.

Ponadto producent przewiduje opcjonalnie:

• funkcję podawania gazu technicznego,
• pompę próżniową 20 m³/h.

Dzięki temu konfigurację można dopasować do bardziej szczegółowych wymagań procesu.

ECO VAC 300S TB a większa ECO VAC 420S TB

Seria obejmuje również większy model ECO VAC 420S TB.

Podstawowe różnice dotyczą przede wszystkim wymiarów komory i wydajności pompy.

Parametr	ECO VAC 300S TB	ECO VAC 420S TB
Maks. produkt	300 × 300 × 100 mm	420 × 350 × 150 mm
Listwa zgrzewająca	300 × 8 mm	420 × 8 mm
Pompa	10 m³/h	20 m³/h
Cykl	15–30 s	15–40 s
Masa	45 kg	60 kg
Moc	1 kW	1 kW

Dlatego ECO VAC 300S TB odpowiada mniejszym produktom oraz stanowiskom, w których istotna jest kompaktowa konstrukcja. Natomiast przy większych opakowaniach można rozważyć wariant 420S TB.

Zastosowanie pakowarki ECO VAC 300S TB

Pakowarka próżniowa ECO VAC 300S TB może znaleźć zastosowanie między innymi przy pakowaniu:

• mięsa,
• ryb,
• warzyw,
• produktów marynowanych,
• produktów mrożonych,
• wyrobów medycznych,
• niewielkich elementów technicznych,
• innych produktów mieszczących się w komorze 300 × 300 × 100 mm.

Ponadto 10 pamięci programów pozwala przygotować różne ustawienia dla kilku powtarzalnych procesów.

Gdzie sprawdzi się pakowarka próżniowa ECO VAC 300S TB?

Pakowarka próżniowa ECO VAC 300S TB sprawdzi się przede wszystkim tam, gdzie potrzebne jest kompaktowe urządzenie komorowe do regularnego pakowania niewielkich produktów.

Najpierw operator umieszcza worek w komorze i układa jego krawędź na listwie. Następnie maszyna wytwarza próżnię, wykonuje zgrzew oraz stabilizuje połączenie podczas etapu chłodzenia.

Dzięki pompie 10 m³/h, cyklowi 15–30 s, komorze 300 × 300 × 100 mm, listwie 300 × 8 mm oraz 10 programowalnym pamięciom ECO VAC 300S TB może usprawnić powtarzalne procesy pakowania próżniowego, a jednocześnie zachować kompaktowe gabaryty urządzenia stołowego.
