Kartoniarka automatyczna formierka Ultra Former 40 T

Opis

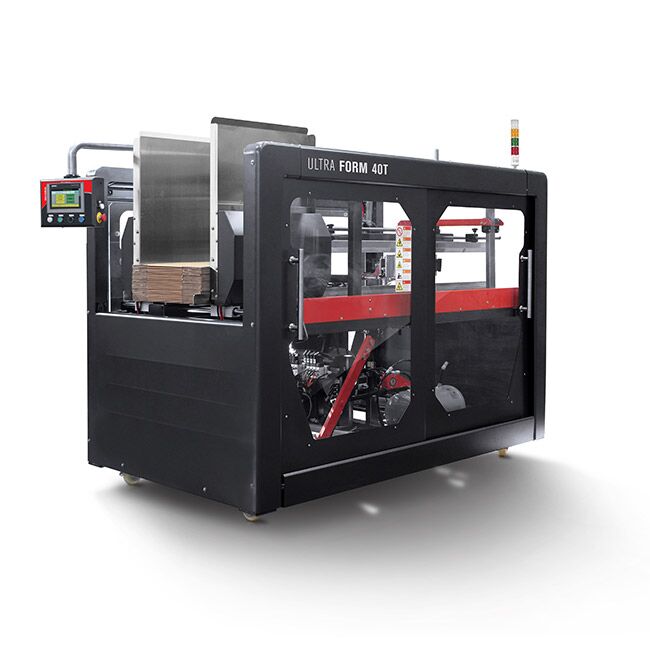

Kartoniarka automatyczna Ultra Former 40 T

Kartoniarka automatyczna Ultra Former 40 T to wysokowydajna maszyna przeznaczona do automatycznego pobierania, otwierania, formowania oraz zamykania dolnej części kartonów klapowych typu amerykańskiego. Ponieważ urządzenie osiąga wydajność do 40 kartonów na minutę, może pracować jako element szybkiej, zautomatyzowanej linii pakującej.

Maszyna obsługuje kartony o wymiarach od 250 × 165 × 165 mm do 410 × 300 × 340 mm. Jednocześnie pionowy, napędzany magazyn mieści około 80–90 płaskich kartonów, zależnie od grubości tektury. Dzięki temu operator uzupełnia zapas opakowań, natomiast urządzenie samodzielnie pobiera kolejne kartony i przygotowuje je do dalszego procesu.

Ultra Former 40 T wykorzystuje głowicę chwytającą z przyssawkami zamontowaną na mechanicznym ramieniu. Następnie układ elektropneumatyczny otwiera i formuje karton, a jego dolna część zostaje zamknięta taśmą samoprzylepną albo, w odpowiedniej konfiguracji, klejem termotopliwym Hot Melt.

Co więcej, sterownik PLC Siemens z ekranem dotykowym umożliwia zarządzanie ustawieniami formatu. W rezultacie maszyna łączy wysoką wydajność z automatycznym przygotowaniem kartonów do kolejnych etapów pakowania.

Jak działa kartoniarka automatyczna Ultra Former 40 T?

Proces rozpoczyna się od umieszczenia płaskich kartonów w pionowym magazynie.

Następnie:

• napędzany magazyn pozycjonuje kartony w miejscu pobrania,
• głowica z przyssawkami pobiera pojedyncze opakowanie,
• mechaniczne ramię przenosi karton do strefy formowania,
• układ elektropneumatyczny automatycznie otwiera karton,
• mechanizmy formujące nadają mu właściwy kształt,
• urządzenie prostuje i stabilizuje opakowanie,
• dolne klapy zostają odpowiednio uformowane,
• dno kartonu jest zamykane taśmą samoprzylepną albo klejem Hot Melt,
• gotowy karton opuszcza maszynę i może zostać skierowany do dalszego procesu.

Dzięki temu operator nie musi ręcznie otwierać i formować każdego kartonu. Ponadto przygotowane opakowania trafiają do kolejnego etapu w powtarzalnym cyklu.

Wydajność do 40 kartonów na minutę

Najważniejszą cechą modelu Ultra Former 40 T jest wysoka prędkość pracy.

Maksymalna wydajność wynosi:

do 40 kartonów/min.

Dlatego urządzenie zostało przygotowane do procesów, w których kolejne opakowania muszą być dostarczane do dalszej części linii z dużą częstotliwością.

Jednocześnie rzeczywista wydajność zależy między innymi od:

• jakości tektury,
• formatu kartonu,
• sposobu zamykania dna,
• ustawień maszyny,
• parametrów pozostałych urządzeń w linii.

W rezultacie 40 kartonów/min należy traktować jako maksymalną wydajność modelu w odpowiednich warunkach pracy.

Pionowy magazyn kartonów

Ultra Former 40 T posiada:

pionowy magazyn z napędem silnikowym.

Płaskie kartony są ręcznie umieszczane w magazynie, jednak późniejsze podawanie i pobieranie odbywa się automatycznie.

Dzięki napędowi kartony pozostają we właściwej pozycji względem głowicy chwytającej. Następnie przyssawki pobierają kolejne opakowanie i przekazują je do strefy formowania.

Magazyn 80–90 kartonów

Standardowa pojemność magazynu wynosi:

około 80–90 kartonów.

Producent określa jego długość na:

800 mm.

Dokładna liczba opakowań zależy od grubości tektury. Dlatego cieńszy materiał pozwala umieścić w magazynie więcej kartonów, natomiast grubsza tektura odpowiednio zmniejsza ich liczbę.

Dzięki temu urządzenie może wykonać serię kolejnych cykli bez konieczności ręcznego podawania każdego kartonu.

Automatyczne pobieranie kartonów

Za pobranie opakowania odpowiada:

głowica chwytająca z przyssawkami.

System jest zamontowany na ramieniu mechanicznym. Najpierw przyssawki chwytają płaski karton w magazynie, a następnie mechanizm przenosi go do odpowiedniego położenia.

Dzięki temu pobieranie przebiega automatycznie i powtarzalnie.

Mechaniczne ramię pobierające

Głowica z przyssawkami współpracuje z:

ramieniem o napędzie mechanicznym.

Ramię odpowiada za przemieszczanie kartonu pomiędzy magazynem a strefą formowania.

W rezultacie operator nie musi ręcznie przekładać opakowań, natomiast kolejne kartony są ustawiane w jednakowy sposób przed rozpoczęciem formowania.

Automatyczne otwieranie kartonu

Po pobraniu z magazynu płaski karton zostaje automatycznie otwarty.

Układ elektropneumatyczny odpowiada za prawidłowe rozłożenie konstrukcji. Następnie mechanizmy stabilizują karton oraz nadają mu odpowiednią geometrię.

Dzięki temu opakowanie zostaje przygotowane do zamknięcia dolnych klap.

Precyzyjne formowanie i prostowanie kartonu

Urządzenia elektropneumatyczne wspomagają zarówno formowanie, jak i prostowanie kartonu.

Ma to szczególne znaczenie przy wysokiej wydajności, ponieważ kolejne opakowania powinny uzyskiwać powtarzalny kształt.

Dlatego Ultra Former 40 T nie ogranicza się jedynie do otwarcia płaskiego kartonu. Maszyna dodatkowo stabilizuje jego formę przed dalszym etapem procesu.

Kartony typu amerykańskiego

Ultra Former 40 T jest przeznaczona do:

kartonów klapowych typu amerykańskiego.

Minimalny i maksymalny format określono właśnie dla tego rodzaju opakowań.

Dlatego przed doborem maszyny warto upewnić się, że kartony wykorzystywane w procesie odpowiadają wymaganej konstrukcji.

Kartony przygotowane do napełniania poziomego

Producent wskazuje, że Ultra Former 40 T przygotowuje kartony odpowiednie do:

napełniania poziomego.

Po uformowaniu opakowanie może więc zostać przekazane do następnego etapu linii, w którym umieszczany jest produkt.

Następnie karton może trafić do kolejnego systemu odpowiedzialnego za końcowe zamknięcie pozostałych klap.

Minimalny karton 250 × 165 × 165 mm

Najmniejszy obsługiwany format wynosi:

L 250 × W 165 × H 165 mm.

Dzięki temu maszyna może pracować ze stosunkowo niewielkimi kartonami, pod warunkiem zachowania wymaganej konstrukcji opakowania.

Maksymalny karton 410 × 300 × 340 mm

Największy obsługiwany format wynosi:

L 410 × W 300 × H 340 mm.

Pełny zakres roboczy obejmuje więc kartony:

250 × 165 × 165–410 × 300 × 340 mm.

Dlatego przed zamówieniem maszyny należy porównać te wartości z najmniejszym i największym kartonem używanym w danym procesie.

Zarządzanie formatem przez PLC Siemens

Ultra Former 40 T wykorzystuje:

PLC Siemens.

Sterownik zarządza pracą maszyny oraz ustawieniami związanymi z formatem kartonu.

Dzięki temu operator może kontrolować proces z jednego systemu sterowania.

Ponadto PLC koordynuje współpracę poszczególnych elementów urządzenia, dlatego kolejne czynności następują automatycznie w wymaganej kolejności.

Ekran dotykowy

Maszyna została wyposażona w:

panel dotykowy.

Za jego pomocą operator może zarządzać ustawieniami i kontrolować pracę urządzenia.

Dzięki temu obsługa najważniejszych parametrów odbywa się z jednego interfejsu, zamiast przy użyciu wielu niezależnych regulatorów.

Praca z jednym formatem w serii

Ultra Former 40 T została przygotowana do seryjnego formowania kartonów o jednakowym formacie.

Dlatego po ustawieniu odpowiedniej wielkości urządzenie automatycznie przygotowuje kolejne opakowania zgodnie z wybraną konfiguracją.

Jeżeli format się zmienia, operator odpowiednio dostosowuje ustawienia z poziomu systemu sterowania.

Dolne formowanie i zamykanie

Ultra Former 40 T wykonuje:

formowanie oraz dolne zamykanie kartonu.

Górna część pozostaje dostępna do dalszego procesu napełniania.

Dzięki temu maszyna może stanowić początek zautomatyzowanej linii, w której kolejne urządzenia odpowiadają za:

• napełnianie kartonu,
• kontrolę produktu,
• zamykanie górnych klap,
• zaklejanie,
• etykietowanie,
• dalsze zabezpieczanie przesyłki.

Zamykanie taśmą samoprzylepną

Jedną z dostępnych metod zamykania dna jest:

taśma samoprzylepna.

Maszyna może współpracować z taśmami:

• Kraft,
• polipropylenowymi PP,
• PVC.

Dzięki temu materiał można dopasować do standardu wykorzystywanego w danym procesie.

Głowica zaklejająca 50–75 mm

Standardowa głowica zaklejająca współpracuje z taśmami o szerokości:

50 lub 75 mm.

Producent przewiduje rolki o maksymalnej długości:

990 m.

Dzięki temu można stosować przemysłowe rolki materiału przeznaczone do regularnej pracy automatycznej.

Zamykanie klejem Hot Melt

Alternatywnie Ultra Former 40 T może zamykać kartony za pomocą:

kleju termotopliwego Hot Melt.

Producent wskazuje system:

Nordson „Mesa”.

Dzięki temu można dobrać konfigurację bez taśmy samoprzylepnej, jeżeli proces przewiduje klejenie dna.

Taśma czy Hot Melt?

Wybór sposobu zamknięcia zależy od konfiguracji linii oraz przyjętej technologii pakowania.

W przypadku taśmy maszyna wykorzystuje głowicę zaklejającą. Natomiast wariant Hot Melt wykorzystuje agregat klejowy.

Dlatego przed zamówieniem urządzenia warto określić, która metoda będzie stosowana w docelowym procesie.

Układ elektropneumatyczny

Ultra Former 40 T wykorzystuje rozwiązania:

elektropneumatyczne.

Odpowiadają one między innymi za prawidłowe formowanie oraz prostowanie opakowania.

Dzięki temu karton zachowuje odpowiednią geometrię przed opuszczeniem maszyny.

Ciśnienie robocze 6 bar

Wymagane ciśnienie pneumatyczne wynosi:

6 bar.

Dlatego podczas przygotowania stanowiska należy zapewnić odpowiednią instalację sprężonego powietrza.

Zużycie powietrza 7 Nl/min

Zużycie sprężonego powietrza wynosi:

7 Nl/min.

Parametr należy uwzględnić przy projektowaniu pneumatyki, szczególnie jeżeli z tej samej instalacji korzystają również inne urządzenia pakujące.

Zasilanie 380 V, 3 fazy

Ultra Former 40 T wymaga zasilania:

380 V, 3 fazy, 50/60 Hz.

Dlatego przed instalacją należy przygotować właściwe przyłącze trójfazowe.

Moc zainstalowana 3,4 kW

Dla modelu Ultra Former 40 T szczegółowa tabela techniczna podaje:

3,4 kW.

Jest to istotna różnica względem modelu Ultra Former 30 T, którego moc wynosi 1,6 kW.

Dlatego przy projektowaniu instalacji elektrycznej należy stosować parametr właściwy właśnie dla wersji 40 T.

Wysokość robocza 1040 + 50 mm

Podstawowa wysokość powierzchni roboczej wynosi:

1040 mm

z zakresem regulacji:

+50 mm.

Dzięki temu poziom przekazywania kartonu można w ograniczonym zakresie dopasować do kolejnego elementu linii.

Wymiary Ultra Former 40 T

Wymiary przedstawionego przez producenta layoutu wynoszą:

2903 × 1420 × 1932 mm.

Dlatego podczas planowania instalacji należy uwzględnić nie tylko sam obrys maszyny, lecz również przestrzeń potrzebną do:

• ładowania magazynu,
• obsługi operatorskiej,
• konserwacji,
• odbioru kartonów,
• integracji z dalszą częścią linii.

Masa maszyny 2600 kg

Masa Ultra Former 40 T wynosi:

2600 kg.

Dlatego urządzenie wymaga odpowiednio przygotowanego podłoża oraz właściwego zaplanowania transportu i ustawienia w miejscu instalacji.

Maksymalny poziom hałasu ≤75 dB

Producent podaje maksymalny poziom hałasu:

≤75 dB.

Parametr warto uwzględnić podczas organizacji stanowiska i oceny warunków pracy w otoczeniu maszyny.

Osłony bezpieczeństwa z mikrowyłącznikami

Ultra Former 40 T posiada:

osłony bezpieczeństwa kontrolowane przez mikrowyłączniki.

Dzięki temu system może kontrolować stan elementów ochronnych podczas automatycznego cyklu.

Ponadto konstrukcja ogranicza dostęp do ruchomych elementów maszyny podczas pracy.

Automatyczna praca bez obsługi każdego cyklu

Po załadowaniu kartonów do magazynu i ustawieniu właściwego formatu maszyna automatycznie wykonuje kolejne cykle.

Dlatego operator nie musi uczestniczyć bezpośrednio w każdym formowaniu.

Nadal jednak odpowiada między innymi za:

• uzupełnianie magazynu kartonów,
• wymianę taśmy lub materiału klejącego,
• kontrolowanie procesu,
• reagowanie na komunikaty maszyny.

Możliwość wykonania niestandardowego

Producent przewiduje również:

wykonania maszyny o wymiarach dostosowanych do projektu.

Dlatego w przypadku szczególnych ograniczeń przestrzennych lub niestandardowej linii można uzgodnić indywidualną konfigurację.

Ultra Former 40 T a Ultra Former 30 T

Oba modele należą do tej samej serii i obsługują kartony o identycznym zakresie wymiarów:

250 × 165 × 165–410 × 300 × 340 mm.

Oba wykorzystują również:

• pionowy magazyn,
• głowicę z przyssawkami,
• PLC Siemens,
• ekran dotykowy,
• ciśnienie 6 bar,
• zużycie powietrza 7 Nl/min,
• magazyn 80–90 kartonów.

Najważniejsze różnice dotyczą jednak wydajności, mocy i masy:

Parametr	Ultra Former 30 T	Ultra Former 40 T
Maks. wydajność	30 kartonów/min	40 kartonów/min
Moc zainstalowana	1,6 kW	3,4 kW
Masa maszyny	930 kg	2600 kg

Dlatego wersja 40 T została przygotowana przede wszystkim do procesów wymagających większej prędkości formowania.

Ultra Former 40 T a Speed Former 50 SB

Speed Former 50 SB obsługuje większe kartony, ponieważ jego maksymalny format wynosi:

530 × 400 × 400 mm.

Jednocześnie osiąga do:

12 kartonów/min.

Natomiast Ultra Former 40 T obsługuje mniejszy maksymalny format:

410 × 300 × 340 mm

i osiąga aż:

40 kartonów/min.

Dlatego Speed Former lepiej odpowiada większym opakowaniom, natomiast Ultra Former 40 T została ukierunkowana na znacznie szybsze formowanie kartonów w swoim zakresie wymiarowym.

Specyfikacja techniczna Ultra Former 40 T

Parametr	Ultra Former 40 T
Typ urządzenia	automatyczna kartoniarka / formierka
Typ kartonów	klapowe typu amerykańskiego
Funkcje	pobieranie, otwieranie, formowanie i dolne zamykanie
Maksymalna wydajność	do 40 kartonów/min
Minimalny karton L × W × H	250 × 165 × 165 mm
Maksymalny karton L × W × H	410 × 300 × 340 mm
Magazyn kartonów	ok. 80–90 szt.
Długość magazynu	800 mm
Typ magazynu	pionowy, napędzany
Pobieranie	głowica z przyssawkami na mechanicznym ramieniu
Sterowanie	PLC Siemens
Panel	ekran dotykowy
Standardowe zamknięcie	taśma samoprzylepna
Alternatywne zamknięcie	Hot Melt
System Hot Melt	Nordson „Mesa”
Materiał taśmy	Kraft / PP / PVC
Szerokość głowicy	50 / 75 mm
Maks. długość rolki taśmy	990 m
Ciśnienie powietrza	6 bar
Zużycie powietrza	7 Nl/min
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	3,4 kW
Wysokość robocza	1040 mm + 50 mm regulacji
Wymiary L × W × H	2903 × 1420 × 1932 mm
Masa netto	2600 kg
Maksymalny poziom hałasu	≤75 dB
Osłony z mikrowyłącznikami	tak

Najważniejsze możliwości Ultra Former 40 T

Kartoniarka automatyczna Ultra Former 40 T łączy wysoką prędkość z automatycznym przygotowywaniem kartonów do kolejnej fazy pakowania.

Najpierw pionowy magazyn ustawia płaski karton w miejscu pobrania. Następnie mechaniczne ramię z przyssawkami przenosi opakowanie do strefy formowania, gdzie układy elektropneumatyczne automatycznie je otwierają, prostują i przygotowują jego dno.

Na końcu karton może zostać zamknięty taśmą samoprzylepną albo klejem Hot Melt.

Dzięki temu maszyna może osiągać do 40 kartonów na minutę, zachowując automatyczny przebieg najważniejszych etapów procesu.

Gdzie sprawdzi się kartoniarka automatyczna Ultra Former 40 T?

Kartoniarka automatyczna Ultra Former 40 T sprawdzi się przede wszystkim w szybkich liniach pakujących, w których kartony muszą być przygotowywane z dużą częstotliwością.

Ponieważ urządzenie osiąga do 40 kartonów/min, może dostarczać uformowane opakowania do wysokowydajnych systemów dalszego pakowania. Jednocześnie magazyn na 80–90 kartonów ogranicza konieczność ciągłego ręcznego podawania każdego opakowania.

Ponadto zakres 250 × 165 × 165–410 × 300 × 340 mm, sterowanie PLC Siemens, możliwość zamknięcia dna taśmą lub klejem Hot Melt oraz automatyczne pobieranie z napędzanego magazynu sprawiają, że Ultra Former 40 T może stanowić wydajny początek zautomatyzowanej linii pakującej.
