Owijarka do palet folią stretch SIAT ONEWRAP

Opis

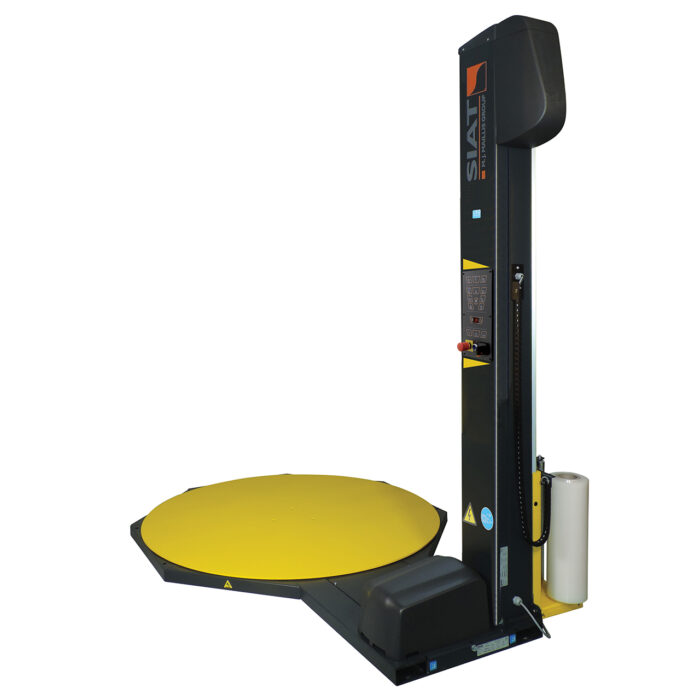

Owijarka do palet ONEWRAP do półautomatycznego owijania ładunków

Owijarka do palet ONEWRAP marki SIAT to półautomatyczna maszyna przeznaczona do zabezpieczania ładunków folią stretch. Operator umieszcza paletę na talerzu obrotowym, mocuje początek folii, a następnie uruchamia wybrany program. Maszyna obraca ładunek i prowadzi wózek z folią wzdłuż palety zgodnie z zapisanymi parametrami.

ONEWRAP sprawdza się przy regularnym zabezpieczaniu palet w magazynach, zakładach produkcyjnych, centrach logistycznych oraz firmach przygotowujących towary do transportu. Konstrukcja pozwala dopasować maszynę do różnych wymiarów i mas ładunków, a kilka typów wózków folii umożliwia wybór odpowiedniego sposobu kontroli naciągu oraz wstępnego rozciągania stretchu.

Maszyna może obsługiwać ładunki o masie do 2400 kg przy standardowym płaskim talerzu. Producent oferuje kilka średnic platform, różne wysokości kolumny oraz szeroki wybór wyposażenia dodatkowego.

Jak działa owijarka do palet ONEWRAP?

Operator ustawia paletę na środku platformy i mocuje folię stretch do ładunku. Po wybraniu programu ONEWRAP rozpoczyna obracanie talerza, a wózek z rolką przesuwa się wzdłuż kolumny.

Fotokomórka wykrywa wysokość palety i pozwala maszynie określić górną granicę cyklu. Sterownik kontroluje liczbę owinięć, prędkość obrotową talerza oraz ruch wózka.

Po zakończeniu cyklu operator odcina folię i może zdjąć zabezpieczoną paletę. Taki sposób pracy ogranicza ręczne chodzenie wokół ładunku z rolką folii i pomaga utrzymać powtarzalne parametry owijania kolejnych palet.

Programy pracy owijarki ONEWRAP

Panel sterowania pozwala zapisać łącznie 10 programów – 9 standardowych ustawień oraz 1 program konfigurowany indywidualnie. Dzięki temu operator może przygotować osobne parametry dla różnych typów ładunków i szybko przełączać się pomiędzy nimi.

Maszyna umożliwia niezależne ustawienie prędkości ruchu wózka podczas podnoszenia i opuszczania. Operator może również określić liczbę dodatkowych owinięć dolnej i górnej części palety.

Pięć trybów owijania palet

ONEWRAP oferuje pięć podstawowych trybów pracy:

• automatyczne owijanie tylko podczas ruchu wózka w górę,
• automatyczne owijanie podczas ruchu w górę i w dół,
• owijanie w górę z pauzą na założenie górnego arkusza,
• owijanie w górę i w dół z pauzą na założenie górnego arkusza,
• tryb ręczny.

Operator może również zatrzymać cykl w dowolnym momencie i później go wznowić. Funkcja przydaje się między innymi podczas zakładania narożników ochronnych lub dodatkowego zabezpieczenia ładunku.

Panel sterowania ONEWRAP

SIAT stosuje w ONEWRAP panel z czytelnymi ikonami oraz dwucyfrowym wyświetlaczem. Operator uzyskuje szybki dostęp do najważniejszych parametrów procesu.

Panel pozwala regulować między innymi:

• liczbę owinięć dolnych,
• liczbę owinięć górnych,
• prędkość obrotu platformy,
• prędkość ruchu wózka w górę,
• prędkość ruchu wózka w dół,
• naprężenie folii w odpowiednich wersjach wózka,
• poziom zakładki folii ponad górną krawędź palety,
• parametry pauzy dla górnego arkusza,
• czas i sposób realizacji poszczególnych etapów cyklu.

Wyświetlacz pokazuje również kody błędów, co ułatwia kontrolę stanu urządzenia.

Wózki folii w owijarce do palet ONEWRAP

ONEWRAP występuje z kilkoma systemami prowadzenia oraz naprężania folii. Dobór wózka wpływa na sposób rozciągania stretchu, kontrolę naprężenia i zużycie materiału.

Producent oferuje warianty LP, SM, FM, M oraz EM.

Wózek LP z napędzanym pre-stretchem

Wózek LP wykorzystuje napędzany system wstępnego rozciągania folii. Standardowy poziom pre-stretch wynosi 240%.

Producent umożliwia również zastosowanie konfiguracji 200% lub 150%. System pozwala uzyskać powtarzalny poziom rozciągnięcia folii i lepiej kontrolować jej zużycie przy regularnym owijaniu palet.

Wariant LP umożliwia regulację naprężenia folii z panelu sterowania oraz automatyczne wykrywanie zerwania folii.

Wózek SM z mechanicznym pre-stretchem

SM wykorzystuje mechaniczny system wstępnego rozciągania. Dostępne poziomy wynoszą 90%, 60% lub 30%.

Rozwiązanie sprawdza się tam, gdzie użytkownik potrzebuje prostszego systemu pre-stretch bez napędzanego mechanizmu stosowanego w wersji LP.

Wózki FM, M i EM

Producent oferuje również rozwiązania wykorzystujące hamowanie folii zamiast systemu pre-stretch.

Wariant FM wykorzystuje hamulec elektromagnetyczny. Wersja M korzysta z hamulca mechanicznego z systemem szybkiego zwalniania, natomiast EM wykorzystuje hamulec mechaniczny.

Dobór konkretnego rozwiązania należy dopasować do rodzaju ładunku, wymaganej siły naciągu oraz oczekiwanego poziomu automatyzacji regulacji folii.

Specyfikacja techniczna owijarki do palet ONEWRAP

Poniższa tabela przedstawia najważniejsze parametry techniczne ONEWRAP według dokumentacji SIAT.

Warianty wózka folii ONEWRAP

Wersje LP i SM pozwalają wstępnie rozciągać folię przed nałożeniem jej na ładunek. Pozostałe warianty wykorzystują kontrolę naprężenia bez mechanizmu pre-stretch.

Talerze obrotowe ONEWRAP

SIAT umożliwia dopasowanie średnicy platformy do wielkości obsługiwanych palet. Standardowa konfiguracja wykorzystuje talerz o średnicy 1500 mm.

Dostępne są również platformy:

• 1650 mm,
• 1800 mm,
• 2200 mm,
• otwarty talerz HS o średnicy 1500 mm.

Największa konfiguracja pozwala obsługiwać palety do 1550 × 1550 mm. Dokładny maksymalny wymiar ładunku zależy od średnicy wybranej platformy.

Otwarty talerz HS

Talerz HS ułatwia załadunek palet przy użyciu wózka paletowego. Jego otwarta konstrukcja eliminuje konieczność stosowania klasycznej rampy w części zastosowań.

Wersja HS obsługuje ładunki do 1200 kg i pracuje z regulowaną prędkością od 5 do 10 obr./min.

Standardowe płaskie platformy ONEWRAP oferują większą maksymalną nośność – do 2400 kg.

Owijanie palet o wysokości do 2400 mm

Standardowa kolumna Low pozwala obsługiwać ładunki o wysokości do 2100 mm wraz z zakładką folii ponad górną krawędzią palety.

Producent oferuje również kolumnę Medium, która zwiększa maksymalną wysokość do 2400 mm.

Fotokomórka automatycznie wykrywa wysokość ładunku, dlatego operator nie musi za każdym razem ręcznie określać górnego punktu ruchu wózka.

Folia stretch do owijarki ONEWRAP

ONEWRAP współpracuje z rolkami folii o szerokości do 500 mm. Maksymalna średnica zewnętrzna rolki wynosi 300 mm, a średnica tulei 76 mm.

Maszyna obsługuje rolki o masie do 20 kg oraz folię o grubości do 35 µm.

Rodzaj folii oraz poziom jej rozciągnięcia warto dopasować do masy, geometrii i stabilności ładunku. Innych ustawień może wymagać lekki i delikatny produkt, a innych ciężka, zwarta paleta.

Kontrola zużycia folii

Wybór odpowiedniego wózka pozwala lepiej dopasować zużycie stretchu do procesu pakowania. Szczególnie wersje z pre-stretchem rozciągają folię przed jej nałożeniem na ładunek.

Wózek LP oferuje napędzany pre-stretch do 240%, natomiast SM wykorzystuje mechaniczne przełożenie i poziomy 30%, 60% lub 90%.

Odpowiedni dobór systemu pozwala połączyć wymagane zabezpieczenie palety z kontrolą ilości zużywanej folii.

Wyposażenie opcjonalne ONEWRAP

SIAT oferuje szereg elementów, które pozwalają dostosować owijarkę do konkretnego stanowiska oraz sposobu załadunku.

Dostępne rozwiązania obejmują między innymi:

• standardową rampę o długości 1490 mm,
• wydłużoną rampę 1870 mm do wózków paletowych,
• ramę do montażu talerza na poziomie posadzki,
• zintegrowany system ważenia,
• fotokomórkę do ciemnych lub refleksyjnych powierzchni,
• system cięcia folii dla wózka LP,
• wózek do siatki,
• wykonanie do pracy w temperaturze do -20°C,
• wersję ze stali nierdzewnej.

Producent umożliwia dzięki temu dostosowanie maszyny zarówno do standardowego stanowiska magazynowego, jak i bardziej wyspecjalizowanego procesu pakowania.

Zintegrowany system ważenia palet

Opcjonalny system ważenia umożliwia połączenie procesu zabezpieczania ładunku z kontrolą jego masy.

Takie rozwiązanie pozwala ograniczyć konieczność przemieszczania palety pomiędzy oddzielną wagą a owijarką. System może usprawnić przygotowanie ładunków do magazynowania, transportu oraz dalszej obsługi logistycznej.

Łatwiejsza instalacja i zmiana miejsca pracy

SIAT stosuje w ONEWRAP kolumnę mocowaną do podstawy na zawiasie. Konstrukcja ułatwia transport, instalację oraz zmianę miejsca ustawienia urządzenia.

Podstawa posiada również punkty umożliwiające podnoszenie maszyny wózkiem widłowym.

Blokada talerza pomaga utrzymać platformę w odpowiednim położeniu podczas załadunku i rozładunku palety.

Gdzie sprawdzi się owijarka do palet ONEWRAP?

Owijarka do palet ONEWRAP odpowiada firmom, które regularnie zabezpieczają ładunki folią stretch i chcą ograniczyć ręczne owijanie palet.

Maszyna może pracować między innymi w:

• magazynach,
• centrach logistycznych,
• zakładach produkcyjnych,
• centrach dystrybucyjnych,
• branży spożywczej,
• branży farmaceutycznej,
• e-commerce,
• produkcji dóbr konsumenckich.

Możliwość wyboru talerza, wysokości kolumny oraz systemu prowadzenia folii pozwala skonfigurować ONEWRAP odpowiednio do rodzaju ładunków i częstotliwości owijania.

Półautomatyczny cykl pomaga zachować powtarzalne ustawienia dla kolejnych palet, a zapis programów ułatwia pracę z różnymi grupami produktów bez ponownego ustawiania wszystkich parametrów przy każdym cyklu.
