Owijarka do palet Easy Wrap 2000 B SS ze stali nierdzewnej

Opis

Owijarka do palet Easy Wrap 2000 B SS ze stali nierdzewnej

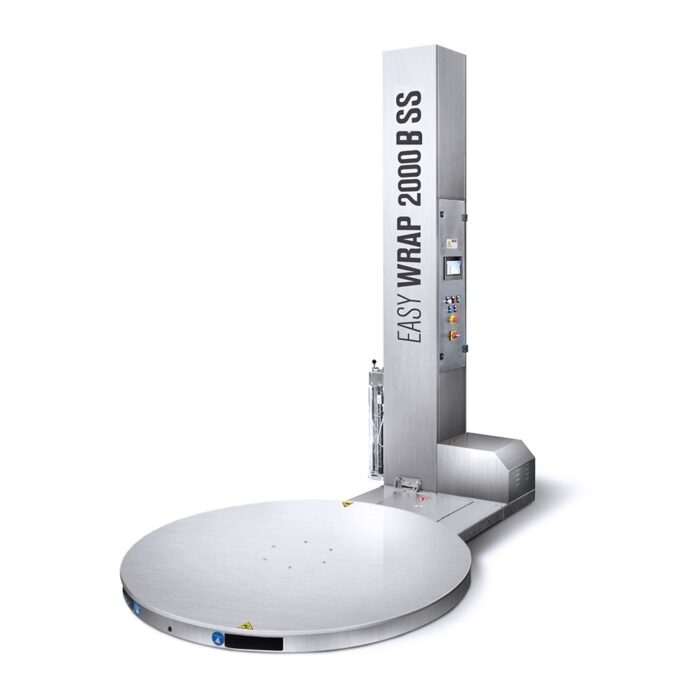

Easy Wrap 2000 B SS to półautomatyczna owijarka do palet wykonana ze stali nierdzewnej SUS 304. Maszyna została zaprojektowana do zabezpieczania ładunków paletowych folią stretch, szczególnie w środowiskach, w których urządzenie może być narażone na podwyższoną wilgotność lub wymagane jest zastosowanie konstrukcji ze stali nierdzewnej.

Model Easy Wrap 2000 B SS wykorzystuje motoryzowany system wstępnego rozciągu folii. Standardowa konfiguracja zapewnia pre-stretch na poziomie 200%, natomiast przez wymianę dwóch kół zębatych można zastosować przełożenia 100%, 150% lub 250%. Dzięki temu parametry rozciągu można dopasować do rodzaju stosowanej folii oraz wymagań dotyczących zabezpieczenia ładunku.

Ponadto maszyna posiada automatyczny system odcinania folii po zakończeniu cyklu. Sterownik PLC oraz kolorowy ekran dotykowy 7,2″ umożliwiają natomiast wygodne ustawienie parametrów owijania i zapisanie programów dla różnych rodzajów palet.

Konstrukcja ze stali nierdzewnej SUS 304

Jedną z najważniejszych cech Easy Wrap 2000 B SS jest konstrukcja wykonana ze stali nierdzewnej SUS 304. Materiał ten sprawdza się w miejscach, w których urządzenie pracuje w warunkach podwyższonej wilgotności lub wymagana jest większa odporność konstrukcji na czynniki środowiskowe.

Dlatego model może znaleźć zastosowanie między innymi w zakładach przemysłu spożywczego, przetwórstwie mięsnym i rybnym oraz innych środowiskach produkcyjnych, w których maszyny pakujące pracują w wymagających warunkach.

Ponadto maszt jest zamocowany na zawiasie u podstawy. Dzięki temu przygotowanie owijarki do instalacji i transportu jest łatwiejsze.

Motoryzowany system pre-stretch 200%

Easy Wrap 2000 B SS posiada napędzany wózek folii z systemem pre-stretch o stałym przełożeniu. W standardowej konfiguracji folia jest wstępnie rozciągana na poziomie 200%.

Wstępne rozciąganie odbywa się przed nałożeniem folii na paletę. Dzięki temu można efektywniej wykorzystać materiał oraz utrzymać powtarzalny sposób jego nakładania podczas kolejnych cykli.

Co więcej, producent przewiduje możliwość zmiany współczynnika pre-stretch przez wymianę dwóch kół zębatych. Dostępne przełożenia to:

• 100%,
• 150%,
• 200% – konfiguracja standardowa,
• 250%.

W efekcie Easy Wrap 2000 B SS można dostosować do różnych rodzajów folii stretch oraz specyfiki zabezpieczanych ładunków.

Automatyczne odcinanie folii

Wersja B SS została wyposażona w automatyczny system odcinania folii po zakończeniu owijania. Dzięki temu operator nie musi ręcznie przecinać materiału po każdym cyklu.

Ponadto parametry cięcia można regulować z poziomu panelu sterowania. Funkcję automatycznego odcinania można również włączyć lub wyłączyć zależnie od aktualnego procesu.

Tym samym Easy Wrap 2000 B SS ogranicza liczbę ręcznych czynności wykonywanych pomiędzy kolejnymi paletami.

Stół obrotowy o udźwigu do 2000 kg

Easy Wrap 2000 B SS posiada stół obrotowy o standardowej średnicy 1650 mm. Maksymalna masa umieszczonego na nim ładunku wynosi 2000 kg.

Prędkość obrotową stołu można regulować w zakresie od 0 do 12 obr./min. Dzięki temu tempo owijania można dostosować do rodzaju produktu, wymiarów palety oraz wymaganej stabilności ładunku.

Ponadto falownik odpowiada za płynne rozpoczęcie ruchu oraz indeksowane zatrzymanie stołu. W efekcie platforma rozpędza się stopniowo, co ogranicza gwałtowne ruchy ładunku na początku cyklu.

Palety o wysokości do 2200 mm

Standardowa konfiguracja Easy Wrap 2000 B SS pozwala obsługiwać produkty o podstawie do 1000 × 1200 mm i wysokości użytkowej do 2200 mm.

Fotokomórka automatycznie rozpoznaje wysokość produktu. Dzięki temu maszyna może dopasować zakres ruchu wózka z folią do aktualnie zabezpieczanego ładunku.

Jednocześnie operator może regulować opóźnienie odczytu fotokomórki. Pozwala to dokładniej dopasować położenie folii w górnej części palety.

Regulowana prędkość wózka folii

Wózek z rolką porusza się w górę i w dół z regulowaną prędkością od 1,4 do 4 m/min. Operator może więc kontrolować stopień zachodzenia kolejnych warstw folii na siebie.

Dzięki temu można dostosować sposób zabezpieczenia do rodzaju ładunku. Większe nakładanie się warstw może być przydatne przy produktach wymagających mocniejszego owinięcia, natomiast inne ustawienie może sprawdzić się przy stabilnych i regularnych paletach.

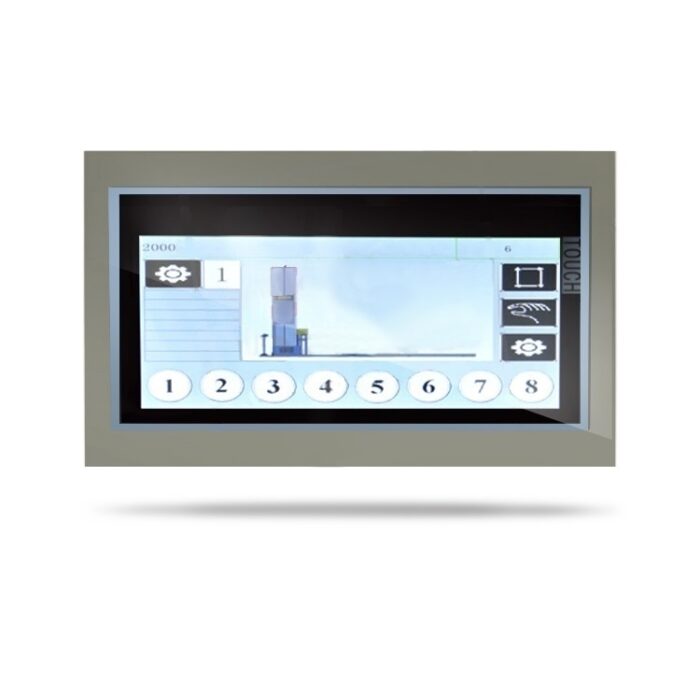

Sterowanie PLC i ekran dotykowy 7,2″

Easy Wrap 2000 B SS wykorzystuje sterownik PLC oraz kolorowy ekran dotykowy o przekątnej 7,2″. Panel pozwala kontrolować najważniejsze parametry procesu owijania z jednego miejsca.

Operator może regulować między innymi:

• liczbę obrotów przy podstawie na początku cyklu,
• liczbę obrotów w górnej części palety,
• liczbę obrotów przy podstawie na końcu cyklu,
• prędkość obrotową stołu od 0 do 12 obr./min,
• prędkość podnoszenia wózka folii,
• prędkość opuszczania wózka folii,
• liczbę pełnych cykli,
• czas indeksowania stołu,
• położenie krawędzi folii,
• opóźnienie odczytu fotokomórki,
• parametry automatycznego cięcia folii.

Ponadto maszyna posiada licznik wykonanych cykli oraz ręczny tryb pracy. Dzięki temu operator może zarówno korzystać z automatycznych programów, jak i sterować wybranymi funkcjami ręcznie.

Do 10 programowalnych cykli owijania

Easy Wrap 2000 B SS umożliwia zapisanie do 10 różnych cykli. Dlatego przy regularnym zabezpieczaniu kilku typów palet operator nie musi każdorazowo ustawiać wszystkich parametrów od początku.

Z poziomu panelu można wybrać między innymi:

• cykl góra–dół,
• cykl tylko do góry,
• cykl wzmacniający na określonej wysokości,
• cykl ze zdefiniowaną wysokością i wyłączeniem odczytu fotokomórki,
• cykl góra–dół przeznaczony do stosowania arkusza ochronnego,
• do 10 zapisanych programów dla różnych produktów.

W efekcie zmiana rodzaju zabezpieczanej palety może przebiegać szybciej, szczególnie przy powtarzalnej produkcji.

Parametry rolki folii stretch

Easy Wrap 2000 B SS współpracuje z folią stretch o grubości od 12 do 35 µm. Maksymalna średnica zewnętrzna rolki wynosi 280 mm, a jej wysokość 500 mm.

Średnica wewnętrzna tulei wynosi 76 mm. Z kolei maksymalna masa rolki folii zgodnie z kartą techniczną producenta wynosi 16 kg.

Dzięki motoryzowanemu systemowi pre-stretch folia zostaje rozciągnięta jeszcze przed jej nałożeniem na paletę. Pozwala to lepiej kontrolować sposób wykorzystania materiału podczas owijania.

Dane techniczne Easy Wrap 2000 B SS

Bezpieczeństwo i wygodna obsługa

Easy Wrap 2000 B SS posiada system bezpieczeństwa przy podstawie wózka z folią oraz wyłącznik awaryjny zgodny z wymaganiami CE. Ponadto sygnał dźwiękowy i świetlny ostrzega o rozpoczęciu cyklu.

Maszyna została wyposażona również w przycisk resetowania. Dzięki temu operator ma dostęp do podstawowych funkcji bezpieczeństwa bezpośrednio przy stanowisku pracy.

Otwory znajdujące się z przodu i z tyłu umożliwiają natomiast podnoszenie maszyny wózkiem widłowym. W efekcie łatwiej przemieścić urządzenie podczas organizowania lub modernizacji stanowiska pakowania.

Gdzie sprawdzi się Easy Wrap 2000 B SS?

Easy Wrap 2000 B SS jest przeznaczona przede wszystkim do przedsiębiorstw, które wymagają owijarki wykonanej ze stali nierdzewnej. Dlatego może znaleźć zastosowanie w przemyśle spożywczym, przetwórstwie mięsnym i rybnym, zakładach produkcyjnych oraz innych środowiskach, w których maszyna może być narażona na podwyższoną wilgotność.

Jednocześnie motoryzowany pre-stretch pozwala efektywnie wykorzystywać folię podczas regularnego zabezpieczania palet. Automatyczne odcinanie materiału dodatkowo ogranicza liczbę ręcznych czynności wykonywanych po każdym cyklu.

Dzięki temu Easy Wrap 2000 B SS łączy konstrukcję ze stali nierdzewnej z funkcjami przydatnymi podczas intensywnego i powtarzalnego pakowania ładunków paletowych.

Najważniejsze zalety Easy Wrap 2000 B SS

• konstrukcja ze stali nierdzewnej SUS 304,
• półautomatyczne owijanie palet folią stretch,
• motoryzowany system pre-stretch,
• pre-stretch 200% w standardzie,
• możliwość zastosowania przełożeń 100%, 150% lub 250%,
• automatyczne odcinanie folii,
• maksymalny udźwig 2000 kg,
• wysokość użytkowa do 2200 mm,
• stół obrotowy o średnicy 1650 mm,
• regulowana prędkość stołu 0–12 obr./min,
• regulowana prędkość wózka 1,4–4 m/min,
• sterownik PLC,
• kolorowy ekran dotykowy 7,2″,
• fotokomórka wykrywająca wysokość palety,
• możliwość zapisania do 10 programów,
• płynny start i indeksowane zatrzymanie stołu,
• automatyczne cięcie folii,
• licznik wykonanych cykli,
• ręczny tryb pracy,
• możliwość transportowania maszyny wózkiem widłowym.
