Owijarka do palet folią stretch Easy Wrap 2000 BC z dociskiem

Owijarka do palet folią stretch Easy Wrap 2000 BC z dociskiem

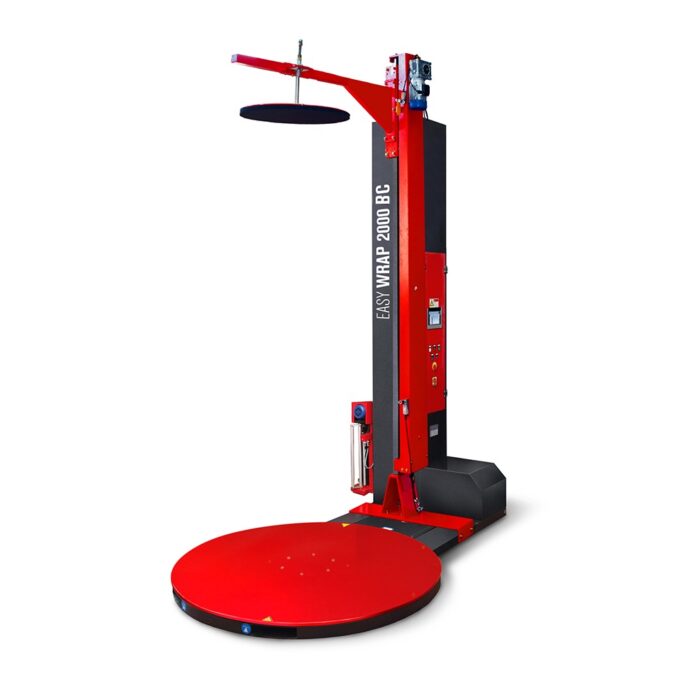

Owijarka do palet folią stretch Easy Wrap 2000 BC z dociskiem to półautomatyczna maszyna przeznaczona do zabezpieczania paletyzowanych ładunków folią stretch. Model łączy elektryczny docisk górny ze zmotoryzowanym systemem pre-stretch, dlatego dobrze sprawdza się przede wszystkim przy ładunkach, które podczas obrotu wymagają dodatkowej stabilizacji.

Standardowy pre-stretch wynosi 200%. Jednocześnie poprzez zmianę dwóch kół zębatych można zastosować przełożenie 100%, 150% lub 250%. Dzięki temu konfigurację wózka folii można dopasować do stosowanego materiału oraz wymagań konkretnego procesu.

Co więcej, Easy Wrap 2000 BC automatycznie odcina folię po zakończeniu cyklu. W rezultacie operator nie musi każdorazowo przecinać materiału ręcznie, co ogranicza liczbę dodatkowych czynności pomiędzy kolejnymi paletami.

Standardowy stół obrotowy ma średnicę 1650 mm, natomiast maksymalny obsługiwany ładunek może mieć podstawę 1000 × 1200 mm, wysokość do 2300 mm oraz masę do 2000 kg.

Ponadto maszyna wykorzystuje sterownik PLC oraz kolorowy ekran dotykowy 7,2″. Operator może ustawiać między innymi liczbę owinięć, prędkość stołu, prędkość wózka, opóźnienie fotokomórki oraz parametry automatycznego cięcia folii. Następnie ustawienia można zapisać w jednym z 10 programów.

Jak działa Easy Wrap 2000 BC?

Przed rozpoczęciem procesu operator ustawia paletę na stole obrotowym oraz przygotowuje folię stretch.

Następnie:

• operator zaczepia folię przy podstawie palety,
• wybiera właściwy program,
• elektryczny docisk stabilizuje ładunek od góry,
• stół rozpoczyna płynny obrót,
• wózek prowadzi folię wzdłuż produktu,
• system pre-stretch wstępnie rozciąga materiał,
• fotokomórka wykrywa wysokość ładunku,
• maszyna wykonuje zaprogramowaną liczbę owinięć,
• po zakończeniu cyklu folia zostaje automatycznie odcięta,
• następnie stół zatrzymuje się w określonej pozycji.

Dzięki temu właściwy proces owijania przebiega automatycznie, natomiast operator odpowiada przede wszystkim za ustawienie palety, przygotowanie folii i wybór odpowiedniego programu.

Elektryczny docisk górny stabilizujący ładunek

Najważniejszym elementem Easy Wrap 2000 BC jest:

elektryczny docisk górny.

Docisk znajduje się nad paletą i stabilizuje produkt podczas obracania stołu.

Dzięki temu urządzenie może być szczególnie przydatne przy ładunkach:

• wysokich,
• lekkich,
• niestabilnych,
• ustawionych warstwowo,
• podatnych na przesuwanie,
• wymagających podparcia przed wykonaniem pierwszych warstw folii.

W rezultacie produkt może pozostać stabilniejszy już od początku cyklu, zanim kolejne owinięcia stretchu zaczną utrzymywać całą paletę.

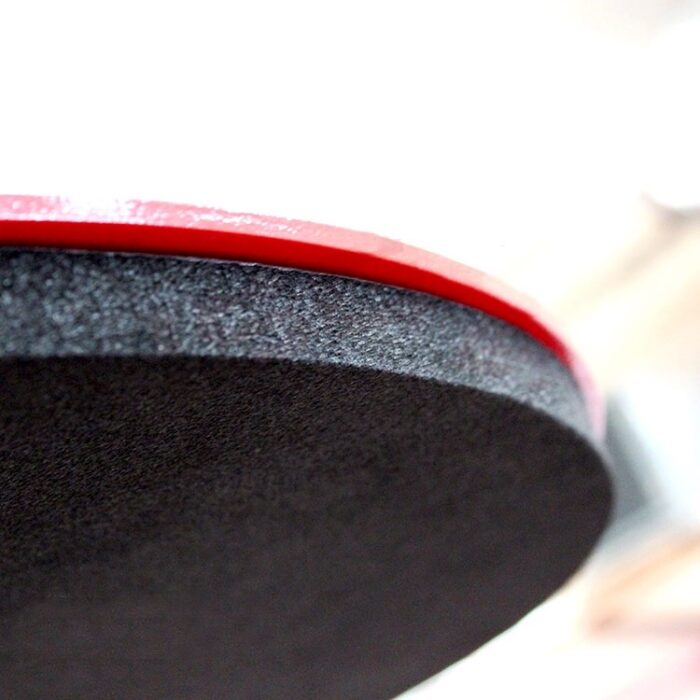

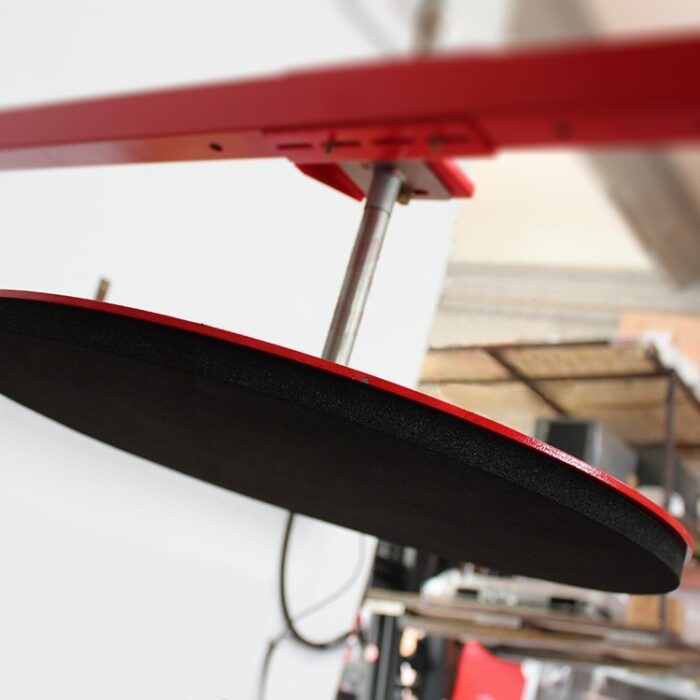

Docisk o średnicy 500 mm

Dokumentacja techniczna pokazuje górny element dociskający o średnicy:

Ø500 mm.

Dzięki temu siła stabilizująca jest przekazywana na górną powierzchnię ładunku przez odpowiednio dużą płytę dociskową.

Jednocześnie przed zastosowaniem docisku należy upewnić się, że geometria i konstrukcja produktu pozwalają na bezpieczne podparcie od góry.

Zmotoryzowany system pre-stretch

Easy Wrap 2000 BC wykorzystuje:

zmotoryzowany pre-stretch o stałym przełożeniu.

Folia przechodzi przez układ rolek napędzanych mechanicznie, dlatego zostaje wstępnie rozciągnięta jeszcze przed naniesieniem jej na paletę.

W przeciwieństwie do prostego hamulca mechanicznego układ pre-stretch aktywnie przygotowuje materiał w samym wózku.

Dzięki temu możliwe jest zachowanie powtarzalnego sposobu pracy przy kolejnych ładunkach.

Standardowy pre-stretch 200%

Fabryczne przełożenie modelu Easy Wrap 2000 BC wynosi:

200%.

Oznacza to standardową konfigurację systemu pre-stretch przewidzianą przez producenta dla tego wariantu.

Dlatego wartość 250% nie powinna być przedstawiana jako podstawowe ustawienie urządzenia.

Pre-stretch 100%, 150%, 200% lub 250%

Producent przewiduje cztery konfiguracje:

• 100%,
• 150%,
• 200% – standard,
• 250%.

Zmiana odbywa się poprzez wymianę:

dwóch kół zębatych.

W związku z tym procent pre-stretchu nie jest płynnie regulowany z ekranu dotykowego.

Zamiast tego przełożenie układu mechanicznego dobiera się do konkretnego procesu i stosowanej folii.

Automatyczne cięcie folii

Easy Wrap 2000 BC posiada:

automatyczny system odcinania folii po zakończeniu cyklu.

Dzięki temu operator nie musi za każdym razem korzystać z noża ani ręcznie przecinać materiału.

Co więcej, z poziomu panelu można regulować parametry cięcia oraz włączać lub wyłączać tę funkcję.

W rezultacie zakończenie procesu można dostosować do sposobu organizacji stanowiska.

Regulacja parametrów cięcia

Panel umożliwia:

• regulację parametrów automatycznego cięcia,
• włączenie funkcji cięcia,
• wyłączenie funkcji cięcia.

Dzięki temu automatyczne zakończenie cyklu nie jest funkcją całkowicie sztywną.

Operator może dostosować ją do aktualnego produktu i materiału.

Półautomatyczna owijarka do palet

Easy Wrap 2000 BC jest maszyną:

półautomatyczną.

Operator nadal odpowiada za dostarczenie palety, przygotowanie początku folii oraz rozpoczęcie programu.

Natomiast po uruchomieniu maszyna automatycznie realizuje:

• obrót stołu,
• ruch wózka,
• odczyt wysokości,
• zaprogramowane owinięcia,
• pre-stretch,
• automatyczne cięcie folii.

Dzięki temu proces wymaga zdecydowanie mniej ręcznej pracy niż klasyczne owijanie palety.

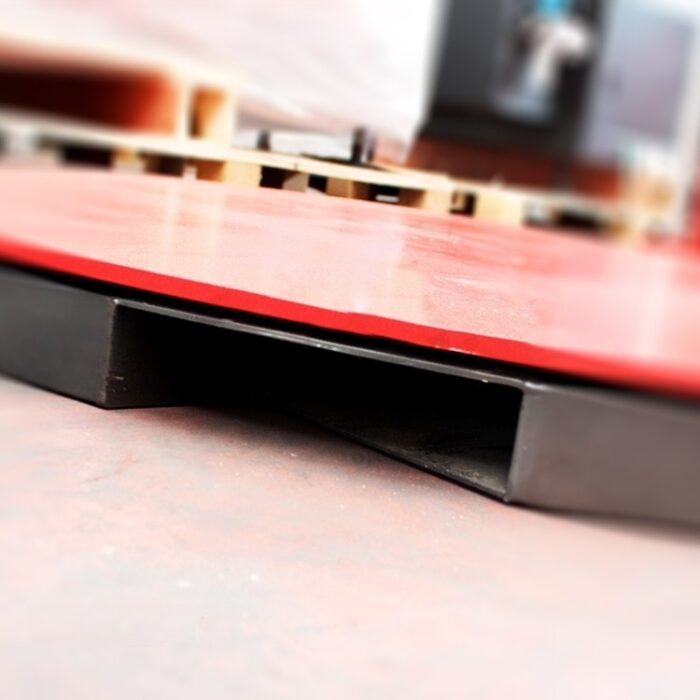

Stół obrotowy o średnicy 1650 mm

Standardowy stół ma średnicę:

1650 mm.

Dzięki temu urządzenie obsługuje produkty o maksymalnej podstawie:

1000 × 1200 mm.

Przed wyborem maszyny należy jednak sprawdzić nie tylko wymiar samej palety, lecz również rzeczywisty obrys znajdującego się na niej ładunku.

Maksymalny produkt 1000 × 1200 mm

Aktualna szczegółowa dokumentacja modelu podaje:

L 1000 × W 1200 mm.

Jest to maksymalna standardowa podstawa produktu dla konfiguracji opisanej przez producenta.

Dlatego wartość 1200 × 1200 mm pojawiającą się w starszych opisach należy zastąpić aktualnym parametrem.

Maksymalna wysokość 2300 mm

Maksymalna wysokość robocza wynosi:

2300 mm.

Dzięki temu Easy Wrap 2000 BC może zabezpieczać również wysokie palety.

Ponadto fotokomórka automatycznie wykrywa górną część produktu, dlatego w typowym cyklu operator nie musi każdorazowo ręcznie określać wysokości.

Maksymalny udźwig 2000 kg

Dopuszczalna masa produktu wynosi:

2000 kg.

Parametr obejmuje całkowity ciężar ładunku znajdującego się na stole podczas owijania.

Dzięki temu model może pracować zarówno z lżejszymi, jak i ciężkimi paletami przemysłowymi, jeżeli mieszczą się w dopuszczalnych granicach wymiarowych.

Fotokomórka wykrywająca wysokość palety

Standardowym wyposażeniem jest:

fotokomórka odczytująca wysokość produktu.

Czujnik wykrywa górną część palety, natomiast sterownik wykorzystuje sygnał do odpowiedniego sterowania wózkiem.

Dzięki temu jedna maszyna może obsługiwać ładunki o różnej wysokości.

Regulacja opóźnienia fotokomórki

Z poziomu ekranu można również ustawić:

opóźnienie odczytu fotokomórki.

Pozwala ono zmienić zachowanie wózka w rejonie górnej krawędzi produktu.

Dzięki temu przebieg owijania można lepiej dopasować do kształtu konkretnego ładunku.

Cykl z ustawioną wysokością

Easy Wrap 2000 BC oferuje również:

cykl z ręcznym ustawieniem wysokości produktu.

W tym przypadku można wyłączyć odczyt fotokomórki i wykorzystać wcześniej zaprogramowaną wysokość.

Dlatego funkcja dobrze odpowiada seriom identycznych palet.

Prędkość stołu 0–12 obr./min

Prędkość obrotową stołu można regulować w zakresie:

0–12 obr./min.

Dzięki temu tempo owijania można dobrać do stabilności produktu.

Przy zwartej palecie można wykorzystać wyższą prędkość. Natomiast przy niestabilnych produktach warto zastosować wolniejszy ruch, szczególnie na początku cyklu.

Progresywny start stołu

Maszyna wykorzystuje falownik zapewniający:

łagodny start stołu.

Dzięki temu stół nie przechodzi natychmiast do pełnej prędkości.

Zamiast tego rozpędza się stopniowo, co zmniejsza gwałtowne oddziaływanie sił na niestabilny ładunek.

Co więcej, działanie to współpracuje z dociskiem górnym, dlatego pierwsza faza owijania może przebiegać w bardziej kontrolowany sposób.

Indeksowane zatrzymanie stołu

Falownik umożliwia także:

indeksowane zatrzymanie stołu.

Po zakończeniu procesu urządzenie może zatrzymać paletę w odpowiednim położeniu.

Ponadto operator może ustawić czas indeksowania z poziomu sterowania.

Prędkość wózka 1,4–4 m/min

Prędkość pionowego ruchu wózka wynosi:

1,4–4 m/min.

Co więcej, osobno można regulować:

• prędkość podnoszenia,
• prędkość opuszczania.

Dzięki temu operator kontroluje zakładkę kolejnych pasów folii.

Wolniejszy ruch wózka powoduje większe nakładanie warstw na siebie, natomiast szybszy ruch ogranicza ilość materiału przypadającą na konkretną wysokość palety.

Łańcuchowy napęd stołu i wózka

Stół obrotowy oraz wózek wykorzystują:

mechanizmy transmisji łańcuchowej.

Dzięki temu sterownik może kontrolować ich ruch podczas zaprogramowanego procesu.

Regulacja owinięć przy podstawie na początku cyklu

Operator może ustawić:

liczbę obrotów przy podstawie palety na początku owijania.

Dzięki temu dolną część produktu można wzmocnić dodatkową ilością folii.

Jest to szczególnie przydatne wtedy, gdy zależy nam na mocniejszym połączeniu ładunku z paletą.

Regulacja owinięć na górze

Oddzielnie można ustawić:

liczbę obrotów przy górnej części palety.

Dzięki temu górna strefa może otrzymać więcej lub mniej materiału niż środkowa część produktu.

Regulacja owinięć przy podstawie na końcu cyklu

System umożliwia dodatkowo określenie:

liczby obrotów u podstawy po powrocie wózka.

Dlatego dolną część można wzmacniać zarówno podczas rozpoczynania, jak i kończenia pełnego cyklu.

Regulacja liczby pełnych cykli

Z poziomu panelu można również określić:

liczbę pełnych przejazdów góra–dół.

Dzięki temu można zwiększyć całkowitą liczbę warstw na palecie bez tworzenia nowego programu od podstaw.

Cykl góra–dół

Podstawowym programem jest:

cykl wznoszenia i opuszczania.

Wózek rozpoczyna owijanie przy podstawie, następnie przesuwa się do górnej części produktu i wraca w dół.

Dzięki temu folia jest nakładana podczas obu etapów ruchu.

Cykl tylko w górę

Druga możliwość to:

cykl tylko wznoszący.

Wózek prowadzi materiał od podstawy do górnej części ładunku, natomiast proces nie obejmuje pełnego drugiego przejścia w dół.

Dzięki temu można ograniczyć zużycie folii przy produktach, które nie wymagają podwójnego pokrycia.

Cykl wzmacniający na wybranej wysokości

Easy Wrap 2000 BC oferuje:

cykl wzmacniający na zaprogramowanej wysokości.

Dzięki temu dodatkowe owinięcia można wykonać dokładnie w tej części produktu, która wymaga większej stabilizacji.

Funkcja może działać zarówno w programie wznoszącym, jak i w cyklu góra–dół.

Cykl z arkuszem górnym

Maszyna posiada również:

cykl przeznaczony do stosowania arkusza ochronnego na górze palety.

Dzięki temu przebieg pracy można dostosować do procesu, w którym na szczycie produktu znajduje się dodatkowa warstwa zabezpieczająca.

10 programów owijania

Easy Wrap 2000 BC umożliwia zapisanie:

10 programowalnych cykli.

Dzięki temu dla regularnie występujących produktów można przygotować gotowe receptury.

Przykładowy program może uwzględniać:

• prędkość stołu,
• prędkość wózka,
• liczbę owinięć dolnych,
• liczbę owinięć górnych,
• liczbę pełnych cykli,
• opóźnienie fotokomórki,
• parametry automatycznego cięcia.

W rezultacie po zmianie produktu operator może przywołać właściwe ustawienia z pamięci zamiast konfigurować maszynę od początku.

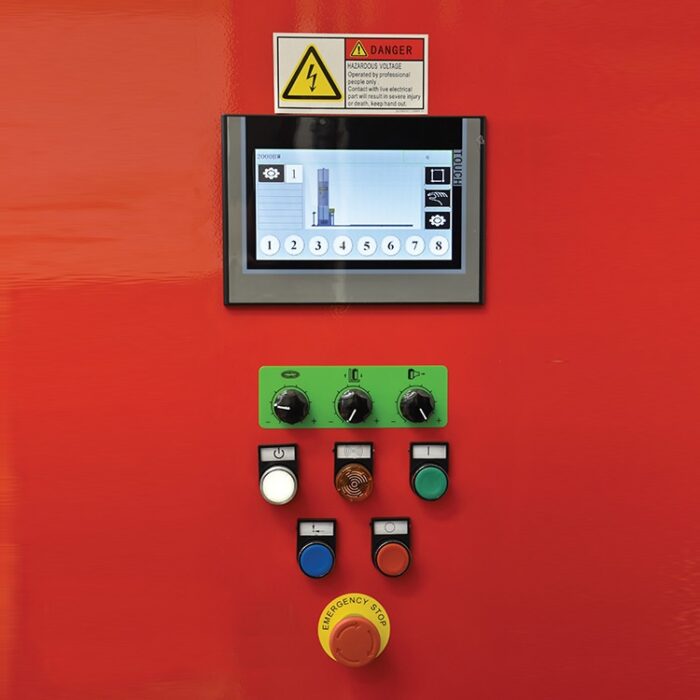

Kolorowy ekran dotykowy 7,2″

Maszyna została wyposażona w:

kolorowy ekran dotykowy 7,2 cala.

Za jego pomocą operator może wybierać programy oraz zmieniać parametry procesu.

Dzięki temu najważniejsze ustawienia znajdują się w jednym interfejsie.

Sterowanie PLC

Pracą Easy Wrap 2000 BC zarządza:

sterownik PLC.

Układ koordynuje między innymi:

• ruch stołu,
• ruch wózka,
• pracę fotokomórki,
• proces pre-stretchu,
• cykle owijania,
• automatyczne cięcie,
• funkcje bezpieczeństwa.

Dzięki temu kolejne fazy programu następują w odpowiedniej kolejności.

Tryb ręczny

Oprócz zapisanych programów dostępny jest:

ręczny tryb zarządzania maszyną.

Dzięki temu operator może niezależnie uruchamiać określone funkcje podczas przygotowania urządzenia, kontroli lub obsługi technicznej.

Licznik cykli

Panel posiada:

licznik wykonanych cykli.

W rezultacie można kontrolować liczbę owiniętych palet i podstawowe wykorzystanie urządzenia.

Ostrzeżenie świetlne i akustyczne

Przed rozpoczęciem cyklu maszyna emituje:

sygnał akustyczny i świetlny.

Dzięki temu osoby znajdujące się w pobliżu otrzymują informację o rozpoczynającym się ruchu urządzenia.

Zabezpieczenie przed opadnięciem wózka

Konstrukcja została wyposażona w:

system zabezpieczający wózek folii przed opadnięciem.

Ponadto u podstawy wózka znajduje się urządzenie zatrzymania bezpieczeństwa.

Dzięki temu producent przewidział zabezpieczenia dla pionowo przemieszczającego się mechanizmu.

Wyłącznik awaryjny

Easy Wrap 2000 BC posiada:

Emergency Stop.

Dzięki temu operator może natychmiast zatrzymać urządzenie w sytuacji wymagającej szybkiej reakcji.

Przycisk resetowania

Maszyna posiada również:

przycisk reset.

Umożliwia on ponowne przygotowanie urządzenia do pracy po sprawdzeniu jego stanu.

Folia stretch 12–35 µm

Producent przewiduje folię o grubości:

12–35 µm.

Dzięki temu można stosować różne materiały przeznaczone do maszynowego owijania.

Jednocześnie folię należy dobrać z uwzględnieniem:

• masy produktu,
• stabilności palety,
• przełożenia pre-stretch,
• wymaganej liczby warstw,
• właściwości samego materiału.

Rolka folii 500 mm

Maksymalna wysokość rolki wynosi:

500 mm.

Średnica zewnętrzna może wynosić maksymalnie:

280 mm.

Natomiast średnica tulei wynosi:

76 mm.

Dzięki tym parametrom można dobrać właściwą rolkę folii maszynowej do wózka.

Maksymalna masa rolki 16 kg

Aktualna szczegółowa karta techniczna podaje:

16 kg.

Dlatego starszą wartość 18 lub 20 kg należy zastąpić parametrem z aktualnej, modelowej tabeli producenta.

Zasilanie 220 V

Easy Wrap 2000 BC wymaga zasilania:

220 V, 1 faza, 50/60 Hz.

Dzięki temu standardowa konfiguracja nie wymaga instalacji trójfazowej 380 V.

Moc zainstalowana 1,25 kW

Dla wariantu Easy Wrap 2000 BC szczegółowa tabela techniczna wskazuje:

1,25 kW.

Jest to wyższa wartość niż dla wariantu AC, ponieważ BC wykorzystuje zmotoryzowany system pre-stretch.

Wymiary maszyny

Szczegółowy layout producenta wskazuje dla standardowej konfiguracji około:

2620 × 1650 × 2700 mm.

Dlatego podczas przygotowywania miejsca instalacji należy uwzględnić nie tylko obrys maszyny, lecz również przestrzeń potrzebną do:

• wprowadzania palety,
• odbioru owiniętego ładunku,
• ruchu operatora,
• wymiany rolki folii,
• pracy docisku górnego,
• czynności serwisowych.

Masa netto 700 kg

Masa maszyny wynosi:

700 kg.

W związku z tym urządzenie wymaga stabilnego podłoża oraz odpowiednio zaplanowanego transportu i montażu.

Transport wózkiem widłowym

Podstawa urządzenia posiada:

otwory z przodu i z tyłu umożliwiające transport wózkiem widłowym.

Dzięki temu maszynę można odpowiednio przemieścić podczas instalacji lub reorganizacji stanowiska.

Konstrukcja z malowanej stali

Konstrukcja Easy Wrap 2000 BC została wykonana z:

malowanej blachy stalowej.

Kolumna jest natomiast przegubowo połączona z podstawą, co ułatwia transport i instalację.

Temperatura i wilgotność pracy

Producent przewiduje pracę urządzenia w temperaturze:

0°C do +40°C.

Maksymalna wilgotność otoczenia wynosi:

≤90%.

Dlatego miejsce instalacji powinno zapewniać warunki mieszczące się w tych zakresach.

Easy Wrap 2000 BC a Easy Wrap 2000 AC

Oba modele posiadają elektryczny docisk górny i są przeznaczone do stabilizowania ładunku podczas owijania.

Najważniejsza różnica dotyczy jednak sposobu pracy z folią:

Parametr	Easy Wrap 2000 AC	Easy Wrap 2000 BC
Docisk górny	elektryczny	elektryczny
Naprężanie folii	hamulec mechaniczny	zmotoryzowany pre-stretch
Standardowy pre-stretch	—	200%
Inne przełożenia	—	100%, 150%, 250%
Automatyczne cięcie folii	nie	tak
Maks. produkt	1000 × 1200 × 2300 mm	1000 × 1200 × 2300 mm
Udźwig	2000 kg	2000 kg
Stół	1650 mm	1650 mm
Prędkość stołu	0–12 obr./min	0–12 obr./min
Moc	1 kW	1,25 kW
Masa	700 kg	700 kg

Dlatego wariant BC jest przeznaczony do procesów, w których oprócz stabilizacji od góry potrzebny jest również aktywny pre-stretch oraz automatyczne zakończenie procesu poprzez odcięcie folii.

Specyfikacja techniczna Easy Wrap 2000 BC

Parametr	Easy Wrap 2000 BC
Typ urządzenia	półautomatyczna owijarka do palet
Materiał pakujący	folia stretch
Docisk górny	elektryczny
Średnica docisku	Ø500 mm
Wózek folii	zmotoryzowany pre-stretch
Standardowy pre-stretch	200%
Dostępne przełożenia	100 / 150 / 200 / 250%
Zmiana przełożenia	wymiana 2 kół zębatych
Automatyczne cięcie folii	tak
Regulacja parametrów cięcia	tak
Włączenie/wyłączenie cięcia	tak
Średnica stołu	1650 mm
Maks. wymiary produktu L × W	1000 × 1200 mm
Maksymalna wysokość produktu	2300 mm
Maksymalna masa produktu	2000 kg
Prędkość stołu	0–12 obr./min
Prędkość wózka góra/dół	1,4–4 m/min
Napęd stołu i wózka	łańcuchowy
Start stołu	progresywny
Zatrzymanie stołu	indeksowane
Wykrywanie wysokości	fotokomórka
Sterowanie	PLC
Panel	kolorowy ekran dotykowy 7,2″
Liczba programów	10
Cykl góra–dół	tak
Cykl tylko w górę	tak
Cykl wzmacniający	tak
Cykl z ustawioną wysokością	tak
Cykl z arkuszem górnym	tak
Tryb ręczny	tak
Licznik cykli	tak
Regulacja owinięć dolnych	tak
Regulacja owinięć górnych	tak
Regulacja liczby cykli	tak
Regulacja prędkości stołu	tak
Regulacja prędkości wózka	góra / dół
Regulacja opóźnienia fotokomórki	tak
Wysokość rolki folii	500 mm
Maks. średnica rolki	280 mm
Średnica tulei	76 mm
Grubość folii	12–35 µm
Maksymalna masa rolki	16 kg
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Moc zainstalowana	1,25 kW
Wymiary wg szczegółowego layoutu	ok. 2620 × 1650 × 2700 mm
Masa netto	700 kg
Temperatura pracy	0–40°C
Maksymalna wilgotność	≤90%
Emergency Stop	tak
Transport wózkiem widłowym	od przodu i od tyłu

Najważniejsze możliwości Easy Wrap 2000 BC

Owijarka do palet folią stretch Easy Wrap 2000 BC z dociskiem łączy trzy istotne rozwiązania: elektryczną stabilizację ładunku, zmotoryzowany pre-stretch oraz automatyczne cięcie folii.

Najpierw docisk stabilizuje paletę, a następnie stół rozpoczyna płynny obrót. Jednocześnie wózek wstępnie rozciąga folię i prowadzi ją wzdłuż produktu zgodnie z wybranym programem. Po zakończeniu owijania materiał zostaje automatycznie przecięty.

Co więcej, operator może zapisać 10 programów, dlatego maszyna pozwala łatwo powtarzać ustawienia dla regularnie występujących produktów.

Dzięki udźwigowi 2000 kg, maksymalnej wysokości 2300 mm, stołowi 1650 mm, pre-stretchowi 200% i prędkości do 12 obr./min Easy Wrap 2000 BC może obsługiwać zróżnicowane, również mniej stabilne ładunki paletowe.

Gdzie sprawdzi się owijarka do palet folią stretch Easy Wrap 2000 BC z dociskiem?

Owijarka do palet folią stretch Easy Wrap 2000 BC z dociskiem sprawdzi się przede wszystkim w procesach, w których produkt wymaga stabilizacji od góry podczas obracania, a jednocześnie istotne jest aktywne wstępne rozciąganie folii.

Elektryczny docisk pomaga utrzymać ładunek w odpowiednim położeniu, natomiast zmotoryzowany pre-stretch przygotowuje folię przed naniesieniem jej na paletę. Następnie po zakończeniu zaprogramowanego procesu urządzenie automatycznie odcina materiał.

W rezultacie połączenie docisku elektrycznego, pre-stretchu 200%, automatycznego cięcia, 10 programów, udźwigu 2000 kg i wysokości roboczej 2300 mm pozwala usprawnić powtarzalne zabezpieczanie wymagających ładunków paletowych.
