Bandownica akumulatorowa do taśm PET GT‑MAX

Opis

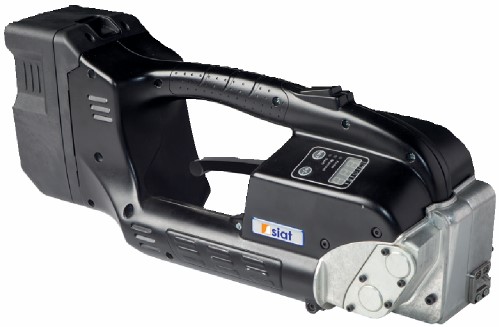

Bandownica GT-MAX do taśmy PET 25 i 32 mm

Bandownica GT-MAX to profesjonalne akumulatorowe narzędzie SIAT przeznaczone do spinania ciężkich i wymagających ładunków taśmą poliestrową PET. Model został opracowany z myślą o zastosowaniach heavy-duty, w których potrzebna jest znacznie większa siła napinania niż w przypadku standardowych bandownic do taśm 9–19 mm. Dzięki maksymalnemu naciągowi pojedynczej taśmy do 6500 N GT-MAX dobrze odpowiada między innymi przemysłowi metalowemu, drzewnemu oraz innym procesom związanym z zabezpieczaniem ciężkich jednostek ładunkowych.

Narzędzie obsługuje taśmy PET o szerokości 25 i 32 mm oraz grubości 0,9–1,30 mm. Połączenie wykonywane jest metodą zgrzewania tarciowego, dlatego do zamknięcia taśmy nie trzeba stosować dodatkowych metalowych spinek. Ponadto bezszczotkowy silnik z enkoderem zapewnia kontrolowaną pracę mechanizmu napinającego, a cyfrowy wyświetlacz prezentuje najważniejsze parametry procesu.

GT-MAX może pracować w różnych trybach dopasowanych do aplikacji. Aktualna strona SIAT wskazuje tryb automatyczny, półautomatyczny, manualny oraz Soft. Dzięki temu operator może dobrać sposób działania zarówno do ciężkiego i sztywnego ładunku, jak i do opakowania wymagającego bardziej ograniczonego naprężenia.

Zasilanie zapewnia akumulator litowo-jonowy Akku Power SP7 36 V / 5 Ah. Według producenta, zależnie od zastosowania i ustawień, jedno ładowanie może umożliwić wykonanie nawet około 300 cykli. W efekcie narzędzie zachowuje pełną mobilność i nie wymaga przewodów elektrycznych ani instalacji pneumatycznej przy stanowisku bandowania.

Taśma PET 25 i 32 mm do ciężkich zastosowań

GT-MAX została zaprojektowana wyłącznie do taśmy:

PET – poliester.

Producent przewiduje dwie szerokości:

• 25 mm,
• 32 mm.

Zakres grubości wynosi:

0,9–1,30 mm.

Dzięki temu urządzenie współpracuje z szerokimi i wytrzymałymi taśmami poliestrowymi stosowanymi przy dużych obciążeniach.

Taśma PET jest wykorzystywana przede wszystkim tam, gdzie zabezpieczenie musi zachować odpowiednie naprężenie podczas magazynowania i transportu. Ponadto materiał posiada pewną elastyczność, dlatego może pracować z ładunkami, które nie zachowują idealnie niezmiennego kształtu.

GT-MAX nie jest natomiast modelem do taśmy PP. Nie należy również przenosić do niego zakresów 16 lub 19 mm charakterystycznych dla innych bandownic SIAT.

Regulowane prowadnice przednie i tylne pozwalają dostosować urządzenie do szerokości stosowanej taśmy. W efekcie jeden model może obsługiwać zarówno PET 25 mm, jak i PET 32 mm po wykonaniu prawidłowej konfiguracji.

Siła naciągu GT-MAX do 6500 N

Jednym z najważniejszych parametrów GT-MAX jest duża siła napinania.

Maksymalna wartość dla pojedynczej taśmy wynosi:

6500 N.

Dodatkowa oficjalna tabela SIAT określa standardowy zakres regulacji jako:

2500–6500 N.

Dzięki temu operator nie musi za każdym razem korzystać z maksymalnej wartości. Siłę można dostosować do rodzaju produktu, parametrów taśmy oraz wymaganej stabilizacji.

Producent podaje również:

maksymalne naprężenie na pakiecie – 13 000 N.

Parametru tego nie należy utożsamiać z wartością ustawianą bezpośrednio dla pojedynczej taśmy. W danych SIAT oba parametry występują oddzielnie.

Duża siła naciągu sprawia, że bandownica GT-MAX może być wykorzystywana przy ciężkich jednostkach, takich jak:

• duże pakiety drewna,
• elementy metalowe,
• materiały budowlane,
• skrzynie przemysłowe,
• ciężkie palety,
• długie i zwarte pakiety produkcyjne.

Jednocześnie prawidłowy naciąg powinien zawsze odpowiadać wytrzymałości produktu i taśmy. Maksymalna dostępna siła nie oznacza, że należy stosować ją przy każdym ładunku.

Tryb Soft dla taśmy PET 25 mm

GT-MAX posiada również program:

Soft.

Producent wskazuje go dla taśmy:

25 mm.

Według szczegółowej tabeli SIAT zakres naprężenia w trybie Soft wynosi:

1800–5000 N.

Dzięki temu operator może pracować z niższą siłą niż w standardowym zakresie 2500–6500 N.

Funkcja jest przydatna wtedy, gdy duża siła dostępna w GT-MAX jest potrzebna przy części produktów, natomiast inne wymagają delikatniejszego traktowania.

Może to mieć znaczenie między innymi przy:

• pakietach podatnych na odkształcenie,
• produktach, których krawędzie mogą zostać uszkodzone,
• ładunkach wymagających kontrolowanego, ale nie maksymalnego docisku.

W efekcie jeden model może obsługiwać bardziej zróżnicowane zadania bez konieczności stosowania oddzielnego narzędzia o niższej sile.

Automatyczny, półautomatyczny i manualny tryb pracy

Aktualna strona SIAT wskazuje możliwość dopasowania sposobu działania do konkretnej aplikacji poprzez tryby:

• automatyczny,
• półautomatyczny,
• manualny,
• Soft.

Pozwala to zmienić stopień udziału operatora w cyklu bandowania.

W trybie automatycznym urządzenie może przeprowadzić kolejne etapy procesu według ustawionych parametrów przy ograniczonej liczbie czynności operatorskich.

Tryb półautomatyczny zwiększa kontrolę nad przebiegiem cyklu, natomiast manualny umożliwia jeszcze bardziej bezpośrednie sterowanie poszczególnymi operacjami.

Dzięki temu GT-MAX może zostać dopasowana zarówno do powtarzalnej produkcji seryjnej, jak i do stanowisk obsługujących bardziej zróżnicowane ładunki.

Ponadto możliwość blokady klawiatury pomaga zabezpieczyć dobrane ustawienia przed przypadkową zmianą. Ma to szczególne znaczenie wtedy, gdy ta sama seria produktów powinna być spinana z podobnymi parametrami przez kilku operatorów.

Zgrzewanie tarciowe bez metalowych spinek

GT-MAX zamyka taśmę metodą:

friction weld seal – zgrzewania tarciowego.

Końce taśmy PET zostają połączone poprzez energię cieplną powstającą podczas szybkiego ruchu ciernego.

Dzięki temu nie trzeba stosować osobnych metalowych zapinek.

Ogranicza to liczbę materiałów potrzebnych na stanowisku, a jednocześnie upraszcza pełny proces spinania.

Operator potrzebuje przede wszystkim:

• prawidłowo dobranej taśmy PET,
• naładowanego urządzenia,
• właściwego ustawienia naciągu,
• odpowiednio ustawionego czasu zgrzewania.

Oficjalna tabela narzędzi SIAT określa sprawność zgrzewania na poziomie około:

75–85%.

Rzeczywista jakość złącza zależy jednak od materiału, jego powierzchni, wymiarów taśmy i ustawień procesu.

Dlatego przy wdrożeniu nowego rodzaju PET warto wykonać testy połączenia i dobrać parametry do konkretnej taśmy.

Prędkość napinania do 5 m/min

Maksymalna prędkość napinania GT-MAX wynosi:

5,0 m/min.

W szczegółowej tabeli producent podaje ją również jako około:

80 mm/s.

W porównaniu z mniejszymi narzędziami SIAT prędkość może wydawać się niższa. GT-MAX została jednak zaprojektowana przede wszystkim do znacznie większej siły naciągu oraz szerokiej taśmy PET.

Dlatego konstrukcja jest zoptymalizowana pod kątem pracy heavy-duty, a nie wyłącznie maksymalnej szybkości pobierania luzu taśmy.

Dzięki bezszczotkowemu silnikowi z enkoderem proces może być kontrolowany elektronicznie.

Ponadto operator może obserwować ustawioną siłę na wyświetlaczu, co ułatwia zachowanie podobnych parametrów dla kolejnych opasań.

W efekcie GT-MAX łączy wysoką siłę z kontrolowanym procesem napinania ciężkich taśm PET.

Akumulator Akku Power SP7 36 V / 5 Ah i system BMS

Aktualna strona produktu oraz dokładna broszura GT-MAX 11/2024 podają akumulator:

Akku Power SP7 Li-Ion 36 V / 5,0 Ah.

Technologia litowo-jonowa nie posiada klasycznego efektu pamięci. Dzięki temu baterię można doładowywać bez konieczności jej pełnego rozładowania.

Producent wykorzystuje również system:

BMS – Battery Management System.

Układ monitoruje stan akumulatora i komunikuje się z elektroniką narzędzia.

Według SIAT, zależnie od zastosowania i sposobu użycia, akumulator może zapewnić:

do około 300 cykli na jednym ładowaniu.

Broszura wskazuje również ponad:

500 cykli ładowania i rozładowania

w odpowiednich warunkach użytkowania.

Rzeczywista liczba wykonanych opasań będzie zależała przede wszystkim od:

• zastosowanej siły,
• szerokości i grubości PET,
• ilości luzu wybieranego podczas każdego cyklu,
• sposobu pracy operatora,
• stanu akumulatora.

Ponadto producent oferuje jako opcję dodatkowy akumulator oraz odpowiednią ładowarkę Akku Power. Przy pracy wielozmianowej drugi zestaw pozwala ograniczyć przerwy wynikające z ładowania.

Cyfrowy wyświetlacz i ergonomiczna obsługa GT-MAX

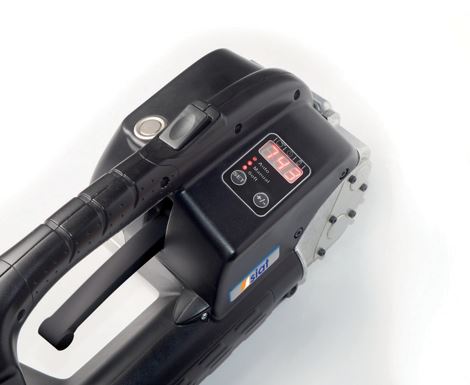

Cyfrowy interfejs pokazuje najważniejsze parametry potrzebne podczas codziennej pracy.

Widoczne są między innymi:

• siła napinania,
• czas zgrzewania,
• poziom naładowania akumulatora.

Dzięki temu operator może sprawdzić ustawienia przed wykonaniem kolejnego opasania.

Osobny przycisk uruchamia napinanie, natomiast elektromechaniczny przycisk odpowiada za rozpoczęcie zgrzewania.

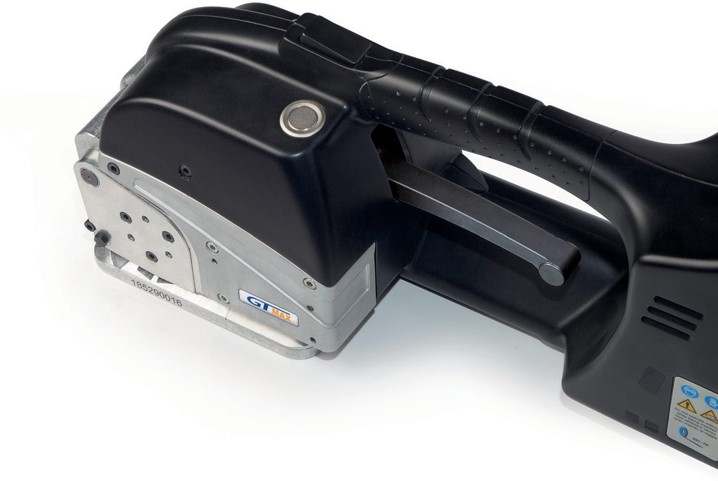

Narzędzie posiada także ergonomiczną dźwignię otwierającą, która ułatwia umieszczenie dwóch warstw taśmy w mechanizmie.

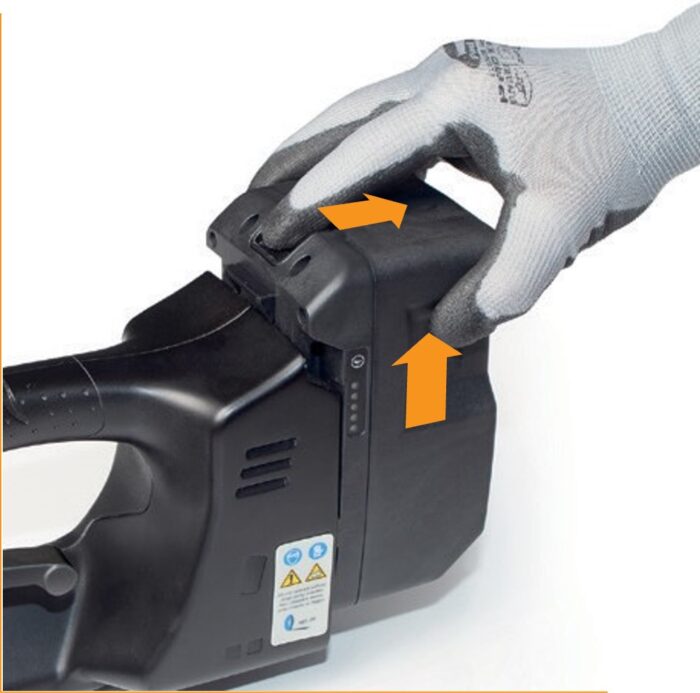

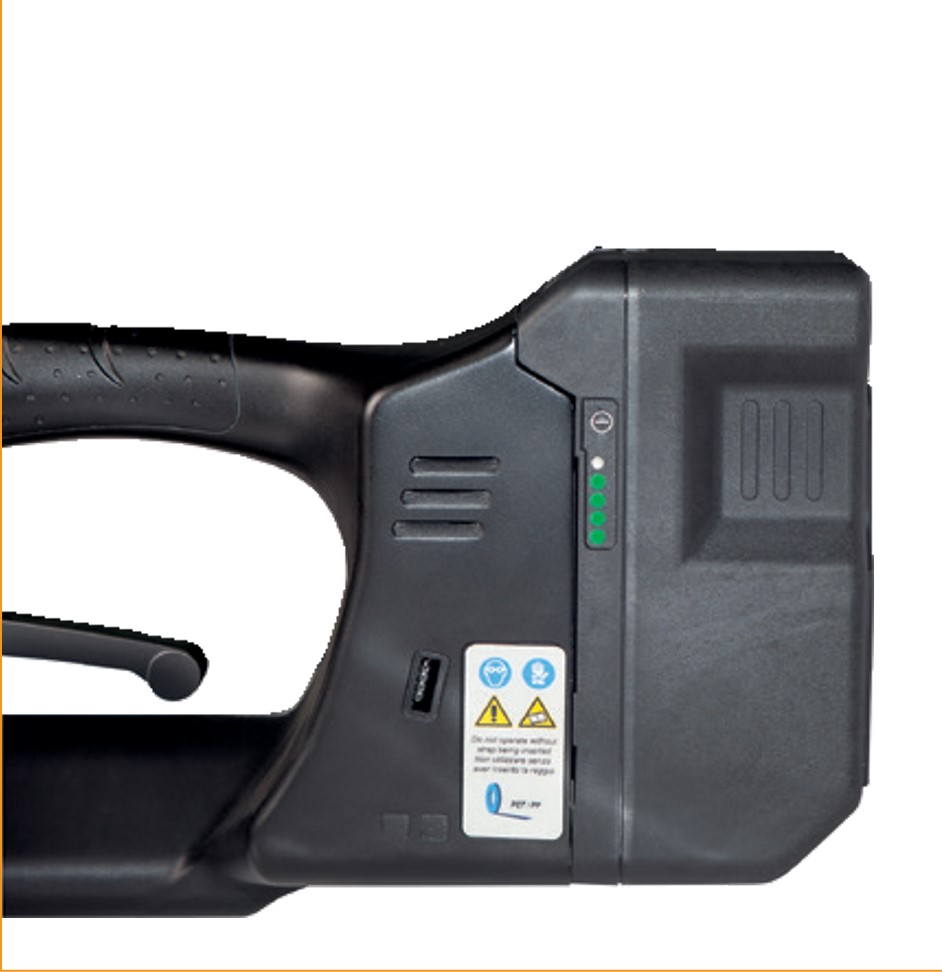

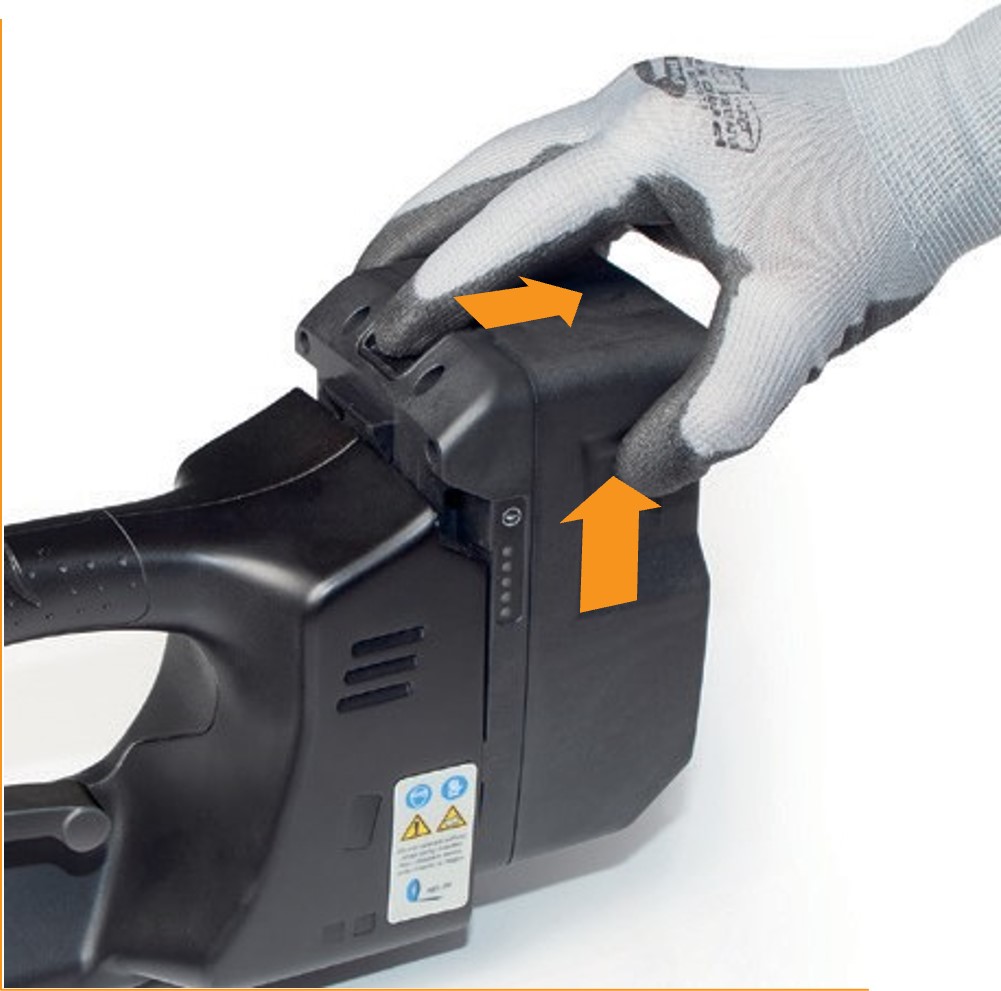

Bateria może być wyjmowana jedną ręką, a jej stan sygnalizuje dodatkowy wskaźnik LED.

Producent zastosował:

• wytrzymałą obudowę z tworzywa,
• uchwyt z naturalnej gumy,
• antypoślizgową powierzchnię chwytu,
• dobrze wyważony układ masy.

Masa urządzenia wraz z akumulatorem wynosi:

6,2 kg.

GT-MAX jest więc cięższa od kompaktowych modeli do taśm 9–16 mm, jednak wynika to z konstrukcji przeznaczonej do PET 25/32 mm i siły do 6500 N.

Bandowanie poziome, pionowe oraz pakiety okrągłe

GT-MAX została zaprojektowana do wykonywania bandowania:

• poziomego,
• pionowego.

Dzięki temu operator może używać urządzenia zarówno na górnej powierzchni pakietu, jak i przy taśmach przebiegających pionowo wokół ładunku.

Aktualna specyfikacja producenta określa minimalną płaską powierzchnię pakietu jako:

400 mm.

W przypadku powierzchni okrągłych minimalna średnica wynosi:

1000 mm.

Parametry te są istotne przy ocenie możliwości ustawienia podstawy narzędzia i prawidłowej pracy mechanizmu zgrzewającego.

Dlatego GT-MAX sprawdzi się przede wszystkim przy większych jednostkach ładunkowych, a nie przy małych kartonach.

Może być stosowana między innymi do:

• dużych pakietów materiałowych,
• elementów metalowych,
• wiązek drewna,
• dużych skrzyń,
• produktów cylindrycznych o odpowiedniej średnicy,
• ciężkich jednostek przygotowywanych do magazynowania lub transportu.

Konstrukcja do intensywnej pracy i łatwiejsza konserwacja

SIAT pozycjonuje GT-MAX jako narzędzie przeznaczone do zastosowań heavy-duty.

Jednym z elementów wspierających intensywną eksploatację jest:

bezszczotkowy silnik z enkoderem.

Brak klasycznych szczotek ogranicza liczbę części silnika wymagających okresowej wymiany.

Ponadto obudowę można łatwo zdemontować, co ułatwia dostęp podczas podstawowej obsługi technicznej.

Regulowane prowadnice z przodu i z tyłu umożliwiają przystosowanie urządzenia do taśmy 25 lub 32 mm.

Dodatkowo możliwość blokowania klawiatury pomaga utrzymać wcześniej ustalone ustawienia.

W efekcie konstrukcja została przygotowana nie tylko do osiągania dużej siły, lecz również do wielokrotnego powtarzania cykli w przemysłowym środowisku pracy.

Dane techniczne bandownicy SIAT GT-MAX

Parametr	SIAT GT-MAX
Typ urządzenia	akumulatorowa bandownica ręczna
Przeznaczenie	zastosowania heavy-duty
Rodzaj taśmy	PET
Szerokość taśmy	25 / 32 mm
Grubość taśmy	0,9–1,30 mm
Maks. naciąg pojedynczej taśmy	6500 N
Zakres standardowy wg tabeli SIAT	2500–6500 N
Tryb Soft	1800–5000 N
Soft	dla taśmy 25 mm
Maks. naprężenie na pakiecie	13 000 N
Maks. prędkość napinania	5,0 m/min
Rodzaj połączenia	zgrzew tarciowy
Sprawność zgrzewania wg tabeli SIAT	75–85%
Tryby wg aktualnej strony	automatyczny / półautomatyczny / manualny / Soft
Minimalna powierzchnia płaska	400 mm
Minimalna średnica powierzchni okrągłej	1000 mm
Silnik	bezszczotkowy z enkoderem
Wyświetlacz	cyfrowy
Wyświetlane informacje	siła / czas zgrzewania / poziom baterii
Masa z akumulatorem	6,2 kg
Akumulator wg aktualnych źródeł GT-MAX	Akku Power SP7 Li-Ion
Napięcie	36 V
Pojemność	5,0 Ah
Liczba cykli na ładowaniu	do ok. 300 zależnie od aplikacji
Żywotność wg broszury	ponad 500 cykli ładowania/rozładowania
Prowadnice	regulowane do wymiaru taśmy
Blokada klawiatury	tak
Dodatkowy akumulator	opcja
Ładowarka Akku Power	opcja

Gdzie sprawdzi się bandownica GT-MAX?

Bandownica GT-MAX została opracowana szczególnie z myślą o zastosowaniach wymagających szerokiej taśmy PET i bardzo wysokiej siły napinania.

SIAT wskazuje bezpośrednio przede wszystkim:

• przemysł metalowy i szklarski,
• przemysł drzewny.

Narzędzie może być również rozważane przy innych ciężkich jednostkach przemysłowych, jeżeli ich wymagania mieszczą się w parametrach taśmy PET 25 lub 32 mm.

GT-MAX sprawdzi się szczególnie tam, gdzie operator musi przemieszczać się pomiędzy dużymi ładunkami, a zastosowanie stacjonarnej maszyny bandującej nie jest praktyczne.

Akumulatorowe zasilanie eliminuje przewód elektryczny i instalację pneumatyczną. Ponadto możliwość pracy pionowej i poziomej ułatwia zabezpieczanie dużych pakietów z różnych stron.

Tryb Soft pozwala natomiast ograniczyć siłę przy taśmie 25 mm, jeżeli maksymalny naciąg nie jest potrzebny.

W efekcie GT-MAX stanowi mobilne rozwiązanie do ciężkiego bandowania PET w procesach, w których kluczowe są duża siła, szeroka taśma i niezależność od stacjonarnej infrastruktury.

Najważniejsze zalety bandownicy GT-MAX

• przeznaczenie do ciężkich zastosowań przemysłowych,
• współpraca z wytrzymałą taśmą PET,
• szerokości 25 i 32 mm,
• grubość taśmy 0,9–1,30 mm,
• maksymalny naciąg pojedynczej taśmy 6500 N,
• maksymalne naprężenie na pakiecie 13 000 N,
• tryb Soft 1800–5000 N dla PET 25 mm,
• prędkość napinania do 5 m/min,
• zgrzewanie tarciowe bez dodatkowych metalowych spinek,
• tryby automatyczny, półautomatyczny, manualny i Soft,
• cyfrowa kontrola parametrów,
• bezszczotkowy silnik z enkoderem,
• akumulator Li-Ion Akku Power SP7 36 V / 5 Ah,
• nawet około 300 cykli na jednym ładowaniu zależnie od aplikacji,
• ergonomiczny antypoślizgowy uchwyt,
• możliwość bandowania pionowego i poziomego.
