Bandownica akumulatorowa do taśmy PP i PET GT-SMART+

Opis

Bandownica akumulatorowa GT-SMART+ do taśmy PP i PET

Bandownica GT-SMART+ to ręczne akumulatorowe narzędzie SIAT przeznaczone do spinania ładunków taśmą polipropylenową PP oraz poliestrową PET. Urządzenie łączy napinanie taśmy i jej zamykanie poprzez zgrzewanie tarciowe, dlatego do wykonania połączenia nie są potrzebne metalowe spinki. Kompaktowa, dobrze wyważona konstrukcja pozwala wykonywać zarówno bandowanie poziome, jak i pionowe.

GT-SMART+ obsługuje taśmy o szerokości od 9 do 16 mm oraz grubości 0,4–0,85 mm. Maksymalna siła napinania pojedynczej taśmy wynosi 1800 N, natomiast producent podaje maksymalne naprężenie działające na opakowanie na poziomie 3600 N. Prędkość napinania sięga około 14 m/min.

Narzędzie oferuje dwa podstawowe tryby pracy: Manual oraz Soft. Pierwszy pozwala wykorzystać pełniejszy zakres napinania, natomiast Soft został przygotowany z myślą o delikatniejszych paczkach i produktach wymagających bardziej kontrolowanej siły. Dzięki temu jedna bandownica może być wykorzystywana zarówno przy sztywnych ładunkach, jak i przy opakowaniach bardziej podatnych na odkształcenie.

Całość napędza bezszczotkowy silnik z enkoderem oraz akumulator litowo-jonowy Akku Power SP3 14,4 V / 3,0 Ah. Według producenta, zależnie od sposobu użytkowania, jedno ładowanie może wystarczyć nawet na około 300 cykli, co pozwala wykonywać prace bandujące bez stałego dostępu do przewodu zasilającego.

Taśmy PP i PET o szerokości 9–16 mm

SIAT GT-SMART+ została zaprojektowana do współpracy z taśmami z tworzyw sztucznych:

• PP – polipropylen,
• PET – poliester.

Zakres szerokości wynosi:

9–16 mm.

W oficjalnej karcie rodziny urządzeń SIAT wskazane są typowe szerokości:

• 9 mm,
• 12 mm,
• 16 mm.

Grubość taśmy może wynosić:

0,4–0,85 mm.

Dzięki temu narzędzie może być dostosowane do różnych zadań – od spinania mniejszych kartonów po zabezpieczanie większych paczek i wybranych ładunków paletowych.

Taśma PP jest często stosowana przy lekkich i średnich opakowaniach oraz zadaniach magazynowych. PET zapewnia natomiast większą wytrzymałość i lepsze zachowanie napięcia, dlatego może odpowiadać cięższym lub bardziej wymagającym ładunkom.

Ostateczny rodzaj i wymiar taśmy należy dobrać do masy produktu, jego kształtu, wymaganej siły zabezpieczenia oraz warunków transportu.

Ponadto urządzenie posiada regulowane przednie i tylne prowadnice, które pozwalają dostosować tor prowadzenia do stosowanego wymiaru taśmy.

Siła napinania do 1800 N i tryb Soft

Maksymalna siła napinania pojedynczej taśmy wynosi:

1800 N.

Nowsza oficjalna karta SIAT doprecyzowuje zakres pracy w trybie standardowym jako:

650–1800 N.

Dla trybu Soft zakres wynosi:

240–1000 N.

Dzięki temu operator nie musi stosować maksymalnego naprężenia do każdego opakowania.

Przy stabilnym, sztywnym ładunku można dobrać większą siłę. Natomiast przy kartonach podatnych na zgniatanie lub delikatniejszych produktach tryb Soft pozwala ograniczyć nacisk wywierany przez taśmę.

Ma to znaczenie między innymi przy:

• lekkich pudełkach kartonowych,
• opakowaniach cienkościennych,
• paczkach mogących ulec odkształceniu,
• produktach wymagających delikatniejszego zabezpieczenia.

Producent określa maksymalne naprężenie działające na opakowanie na poziomie:

3600 N.

Jest to oddzielny parametr techniczny od maksymalnej siły pojedynczej taśmy i w taki sposób powinien być prezentowany w specyfikacji.

Dzięki możliwości regulacji GT-SMART+ nie jest ograniczona do jednej charakterystyki ładunku. W efekcie to samo narzędzie może być wykorzystywane na różnych stanowiskach pakowania.

Prędkość napinania do 14 m/min

Maksymalna prędkość napinania wynosi około:

14 m/min.

W osobnej karcie technicznej SIAT wartość została określona również jako 230 mm/s, co odpowiada około 13,8 m/min.

Szybkie napinanie skraca czas potrzebny na wykonanie pojedynczego opasania.

Jest to szczególnie ważne w procesach, w których pracownik zabezpiecza dużą liczbę paczek w ciągu zmiany.

Jednocześnie szybkość nie oznacza konieczności stosowania maksymalnego naprężenia. Parametry siły oraz przebieg cyklu można dostosować do konkretnego zastosowania.

Dzięki temu operator może pracować szybko, a jednocześnie zachować kontrolę nad naciskiem wywieranym na produkt.

Zgrzewanie tarciowe bez metalowych spinek

Po odpowiednim naprężeniu taśmy GT-SMART+ wykonuje zamknięcie metodą:

friction weld seal – zgrzewania tarciowego.

Końce taśmy zostają połączone dzięki energii powstającej podczas szybkiego ruchu ciernego.

Dzięki temu nie trzeba stosować oddzielnych metalowych zapinek.

Ogranicza to liczbę materiałów wymaganych podczas bandowania, a jednocześnie upraszcza organizację stanowiska.

Operator potrzebuje przede wszystkim:

• odpowiedniej taśmy PP lub PET,
• naładowanej bandownicy,
• prawidłowo dobranych ustawień naprężenia i zgrzewania.

SIAT podaje sprawność połączenia na poziomie około:

75–85%

w zależności od zastosowanej taśmy i warunków procesu.

Dlatego jakość zgrzewu zależy nie tylko od samego narzędzia, ale również od materiału, prawidłowej regulacji czasu zgrzewania oraz zgodności parametrów taśmy ze specyfikacją GT-SMART+.

Tryb Manual i Soft – jedna bandownica do różnych opakowań

GT-SMART+ pracuje w dwóch trybach:

Manual oraz Soft.

Tryb Manual umożliwia operatorowi kontrolowane wykonanie kolejnych etapów bandowania przy standardowych parametrach naprężenia.

Z kolei tryb Soft ogranicza zakres siły i został zaprojektowany przede wszystkim do paczek delikatniejszych.

Dzięki temu pracownik może łatwo zmienić charakterystykę działania narzędzia bez korzystania z oddzielnej bandownicy.

Przykładowo na tym samym stanowisku można zabezpieczać:

• cięższe kartony zbiorcze,
• mniejsze paczki e-commerce,
• opakowania produktów konsumenckich,
• paczki podatne na zgniatanie.

Ponadto możliwość zablokowania klawiatury pomaga ograniczyć przypadkową zmianę ustawień podczas pracy.

W efekcie po dobraniu parametrów do konkretnej aplikacji można lepiej zachować powtarzalność kolejnych opasań.

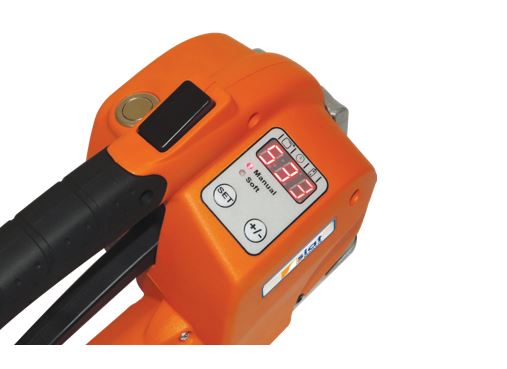

Cyfrowy wyświetlacz GT-SMART+

Jednym z wyróżników urządzenia jest cyfrowy panel pozwalający kontrolować najważniejsze parametry.

Na wyświetlaczu widoczne są między innymi:

• siła napinania,
• czas zgrzewania,
• poziom naładowania akumulatora.

Dzięki temu operator może szybko sprawdzić ustawienia przed rozpoczęciem kolejnej operacji.

Ma to znaczenie szczególnie wtedy, gdy bandownica jest wykorzystywana do kilku rodzajów produktów.

Ponadto informacje o poziomie akumulatora pomagają odpowiednio zaplanować jego wymianę lub ładowanie.

Sterowanie obejmuje oddzielny przycisk rozpoczynający napinanie oraz elektromechaniczny przycisk uruchamiający zgrzewanie.

Producent stosuje również ergonomiczną dźwignię otwierającą, która ułatwia wkładanie i zwalnianie taśmy.

W efekcie podstawowe czynności mogą być wykonywane bez skomplikowanej obsługi panelu.

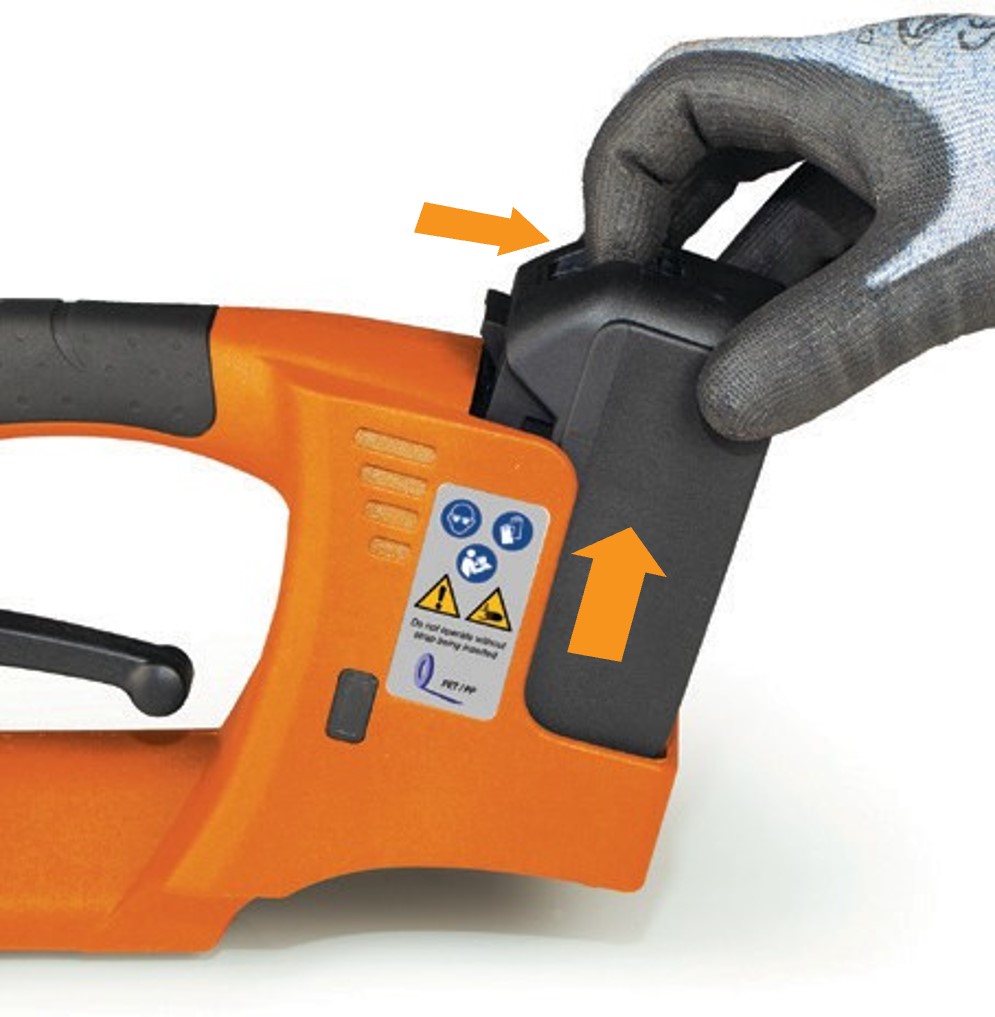

Akumulator Li-Ion 14,4 V / 3,0 Ah

Źródłem zasilania jest:

Akku Power SP3 14,4 V / 3,0 Ah Li-Ion.

Technologia litowo-jonowa nie posiada klasycznego efektu pamięci, dlatego akumulator można doładowywać bez konieczności każdorazowego pełnego rozładowania.

Według broszury SIAT, zależnie od:

• zastosowanej taśmy,
• ustawionej siły napinania,
• rodzaju opakowania,
• sposobu użytkowania urządzenia,

akumulator może umożliwić wykonanie:

do około 300 cykli na jednym ładowaniu.

Producent podaje również ponad:

500 cykli ładowania i rozładowania

dla akumulatora w odpowiednich warunkach użytkowania.

Dzięki temu GT-SMART+ może być stosowana mobilnie w magazynie, na produkcji lub przy kompletowaniu przesyłek bez ciągłego podłączania urządzenia do sieci.

Jako opcje producent oferuje:

• dodatkowy akumulator Akku Power SP3,
• ładowarkę do akumulatorów Li-Ion Akku Power.

Dodatkowa bateria może być szczególnie przydatna przy intensywnej pracy wielozmianowej, ponieważ jeden akumulator może być używany w narzędziu, podczas gdy drugi jest ładowany.

Bezszczotkowy silnik z enkoderem i trwała konstrukcja

GT-SMART+ wykorzystuje:

bezszczotkowy silnik z enkoderem.

Brak klasycznych szczotek ogranicza liczbę części eksploatacyjnych silnika. Dzięki temu producent wskazuje niższe wymagania konserwacyjne w porównaniu z rozwiązaniami wykorzystującymi silniki szczotkowe.

Enkoder wspiera kontrolę pracy napędu podczas procesu napinania.

Ponadto w konstrukcji wykorzystano:

• przekładnię czołową,
• elementy ze stali nierdzewnej,
• koła zębate z tworzywa Delrin,
• wytrzymałą obudowę z tworzywa,
• uchwyt z naturalnej gumy.

Delrin charakteryzuje się niskim współczynnikiem tarcia oraz dobrą odpornością na zużycie. Zastosowanie tego materiału pomaga zmniejszyć masę i bezwładność elementów przekładni.

Elementy ze stali nierdzewnej ograniczają natomiast ryzyko korozji wybranych komponentów.

W efekcie konstrukcja została przygotowana z myślą o intensywnej eksploatacji przemysłowej przy zachowaniu niewielkiej masy urządzenia.

Ergonomia – około 3,7 kg z akumulatorem

Jedną z najważniejszych cech ręcznej bandownicy jest masa.

Broszura 11/2024 podaje:

3,7 kg z akumulatorem.

Aktualna strona produktu podaje 3,75 kg, dlatego różnica wynika najprawdopodobniej ze sposobu zaokrąglenia wartości.

Bez baterii masa wynosi:

3,2 kg.

Producent zwraca szczególną uwagę na dobre wyważenie GT-SMART+, ponieważ narzędzie jest regularnie podnoszone, obracane i przykładane do różnych części opakowania.

Ergonomiczny uchwyt posiada antypoślizgową powierzchnię z naturalnej gumy.

Dzięki temu narzędzie może być wygodniej utrzymywane również podczas pracy pionowej.

GT-SMART+ może wykonywać:

• bandowanie poziome,
• bandowanie pionowe.

Ponadto oficjalna dokumentacja dopuszcza pracę zarówno na powierzchniach:

• płaskich,
• okrągłych.

W efekcie narzędzie może być wykorzystywane przy kartonach, paczkach, paletach oraz wybranych produktach o zaokrąglonej powierzchni.

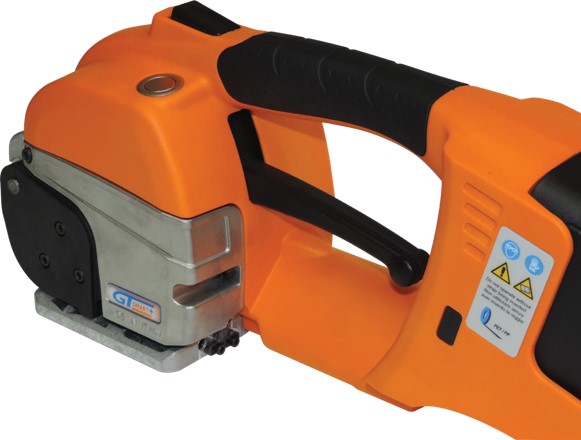

Łatwiejszy serwis i regulacja do wymiaru taśmy

Obudowa GT-SMART+ została zaprojektowana w taki sposób, aby można ją było stosunkowo łatwo zdemontować podczas czynności konserwacyjnych.

Producent określa ją jako:

easy removable casing for quick maintenance.

Dzięki temu dostęp do elementów wymagających kontroli nie powinien wymagać czasochłonnego rozbierania całego narzędzia.

Ponadto przednie i tylne prowadnice są regulowane do wymiaru taśmy.

Jest to istotne, ponieważ jedno urządzenie może pracować z kilkoma szerokościami PP lub PET.

W broszurze widoczne jest również złącze USB. Producent nie określa jednak w tym materiale jego pełnego zastosowania, dlatego nie należy traktować go automatycznie jako gniazda ładowania akumulatora.

Dodatkowo istnieje możliwość blokady klawiatury. Funkcja pomaga zabezpieczyć wcześniej ustawione parametry przed przypadkową zmianą.

W efekcie zarówno codzienna regulacja, jak i podstawowa obsługa serwisowa zostały uproszczone.

Dane techniczne bandownicy SIAT GT-SMART+

Parametr	SIAT GT-SMART+
Typ urządzenia	akumulatorowa bandownica ręczna
Rodzaj taśmy	PP / PET
Szerokość taśmy	9–16 mm
Typowe szerokości wg karty SIAT	9 / 12 / 16 mm
Grubość taśmy	0,4–0,85 mm
Rodzaj powierzchni	płaska / okrągła
Tryby pracy	Manual / Soft
Siła napinania – Standard	650–1800 N
Siła napinania – Soft	240–1000 N
Maks. siła pojedynczej taśmy	1800 N
Maks. naprężenie na opakowaniu	3600 N
Maks. prędkość napinania	ok. 14 m/min / 230 mm/s
Rodzaj połączenia	zgrzewanie tarciowe
Sprawność zgrzewu wg karty SIAT	75–85%
Silnik	bezszczotkowy z enkoderem
Wyświetlacz	cyfrowy
Widoczne parametry	siła napinania / czas zgrzewania / poziom baterii
Masa bez akumulatora	3,2 kg
Masa z akumulatorem	ok. 3,7 kg; strona SIAT podaje 3,75 kg
Akumulator	Akku Power SP3 Li-Ion
Napięcie akumulatora	14,4 V
Pojemność	3,0 Ah
Liczba cykli na ładowaniu	do ok. 300, zależnie od aplikacji
Żywotność wg broszury	ponad 500 cykli ładowania/rozładowania
Prowadnice taśmy	regulowane przednie i tylne
Uchwyt	ergonomiczny, antypoślizgowy
Elementy nierdzewne	tak, wybrane komponenty
Koła zębate	Delrin
Blokada klawiatury	dostępna funkcja
Dodatkowy akumulator	opcja
Ładowarka Akku Power	opcja

Gdzie sprawdzi się bandownica GT-SMART+?

Bandownica GT-SMART+ jest przeznaczona przede wszystkim do mobilnego spinania opakowań, paczek i wybranych ładunków taśmami PP oraz PET.

SIAT wskazuje zastosowanie urządzenia między innymi w:

• logistyce,
• e-commerce,
• branży spożywczej i mleczarskiej,
• produkcji artykułów gospodarstwa domowego,
• branży consumer i personal care.

W praktyce narzędzie może być wykorzystywane również wszędzie tam, gdzie zachodzi potrzeba regularnego spinania opakowań bez instalowania stacjonarnej maszyny bandującej.

Sprawdzi się między innymi przy:

• kartonach zbiorczych,
• przesyłkach magazynowych,
• paczkach wysyłkowych,
• zabezpieczaniu produktów na paletach,
• pakietach produktów,
• ładunkach o płaskiej powierzchni,
• wybranych ładunkach o powierzchni okrągłej.

Dzięki zasilaniu akumulatorowemu operator może swobodnie przemieszczać się pomiędzy stanowiskami.

Ponadto tryb Soft zwiększa możliwości wykorzystania GT-SMART+ przy produktach, dla których zbyt duże naprężenie mogłoby uszkodzić karton lub odkształcić zawartość.

W efekcie jest to rozwiązanie przeznaczone zarówno do stanowisk pakowania wysyłkowego, jak i mobilnych operacji wykonywanych bezpośrednio przy palecie lub produkcie.

Najważniejsze zalety bandownicy GT-SMART+

• współpraca z taśmami PP i PET,
• szerokość taśmy 9–16 mm,
• grubość taśmy 0,4–0,85 mm,
• maksymalna siła napinania 1800 N,
• tryb Soft 240–1000 N dla delikatniejszych opakowań,
• prędkość napinania do około 14 m/min,
• zgrzewanie tarciowe bez metalowych spinek,
• cyfrowy wyświetlacz parametrów,
• widoczna siła napinania, czas zgrzewania i stan baterii,
• bezszczotkowy silnik z enkoderem,
• akumulator Li-Ion 14,4 V / 3,0 Ah,
• do około 300 cykli na jednym ładowaniu zależnie od zastosowania,
• niewielka masa około 3,7 kg z akumulatorem,
• ergonomiczny antypoślizgowy uchwyt,
• możliwość bandowania pionowego i poziomego,
• możliwość pracy z powierzchniami płaskimi i okrągłymi.
