Tunel obkurczający do folii S85

Opis

Tunel obkurczający S85 do folii termokurczliwej

Tunel obkurczający S85 to jednokomorowe urządzenie przeznaczone do automatycznego obkurczania folii wokół zapakowanych produktów. Większa komora robocza umożliwia obsługę produktów o maksymalnym przekroju 610 × 300 mm, dzięki czemu model sprawdza się przy większych opakowaniach niż kompaktowy S55.

Produkt przechodzi przez ogrzewaną komorę na przenośniku wyposażonym w rolki pokryte silikonem. Gorące powietrze oddziałuje na folię, która kurczy się i dopasowuje do powierzchni pakunku.

Prędkość przenośnika można regulować w zakresie od 1,5 do 9 m/min. Operator może również kontrolować temperaturę obkurczania i przepływ powietrza wewnątrz komory.

System FLXMOD umożliwia zapisanie do 10 różnych cykli roboczych, co ułatwia pracę z kilkoma regularnie pakowanymi produktami i rodzajami folii.

Jak działa tunel obkurczający S85?

Produkt musi zostać wcześniej umieszczony i zamknięty w folii termokurczliwej. Następnie trafia na przenośnik S85.

Proces przebiega automatycznie:

• przenośnik wprowadza produkt do komory,
• gorące powietrze ogrzewa folię,
• materiał zaczyna się obkurczać,
• regulowane deflektory kierują przepływem powietrza,
• przenośnik przeprowadza produkt przez całą strefę grzewczą,
• system chłodzenia stabilizuje proces,
• gotowy pakunek opuszcza tunel.

Operator może dopasować temperaturę oraz prędkość transportu do rodzaju folii i wymiarów opakowania.

Jednokomorowa konstrukcja

S85 jest tunelem jednokomorowym.

Jedna strefa grzewcza pozwala przeprowadzić produkt przez cały proces obkurczania przy kontrolowanej temperaturze i prędkości transportu.

Takie rozwiązanie dobrze odpowiada standardowym procesom pakowania, które nie wymagają zastosowania większego tunelu dwukomorowego.

S85 może pracować samodzielnie lub jako część kompletnej linii ze zgrzewarką.

Maksymalny produkt 610 × 300 mm

Tunel umożliwia obsługę produktów o maksymalnym przekroju:

610 mm szerokości × 300 mm wysokości.

Większa przestrzeń robocza pozwala pakować między innymi:

• kartony,
• pudełka,
• zestawy produktów,
• opakowania kosmetyczne,
• produkty przemysłowe,
• książki i materiały drukowane,
• opakowania zbiorcze,
• multipaki,
• produkty detaliczne.

Przy doborze produktu należy uwzględnić nie tylko jego nominalne wymiary, ale również ilość folii znajdującej się wokół pakunku.

Prędkość przenośnika 1,5–9 m/min

Prędkość transportu można regulować w zakresie:

1,5–9 m/min.

Parametr ten bezpośrednio wpływa na czas przebywania produktu wewnątrz ogrzewanej komory.

Wolniejszy transport wydłuża działanie temperatury na folię, natomiast większa prędkość skraca czas obkurczania.

Odpowiednią wartość należy dobrać w zależności od:

• rodzaju materiału,
• grubości folii,
• wymiarów produktu,
• ustawionej temperatury,
• oczekiwanego stopnia obkurczenia.

Możliwość regulacji ułatwia obsługę różnych produktów na jednym urządzeniu.

Regulowana temperatura obkurczania

Operator może ustawić temperaturę wewnątrz tunelu.

Parametr należy dobrać do właściwości konkretnej folii oraz charakterystyki produktu.

Prawidłowa konfiguracja pomaga uzyskać równomierne obkurczenie materiału i ograniczyć problemy takie jak:

• nadmierne marszczenie folii,
• niedostateczne obkurczenie,
• przegrzewanie materiału,
• nierównomierne przyleganie folii.

Temperaturę można zapisać razem z innymi ustawieniami jako jeden z programów roboczych.

Regulowany przepływ gorącego powietrza

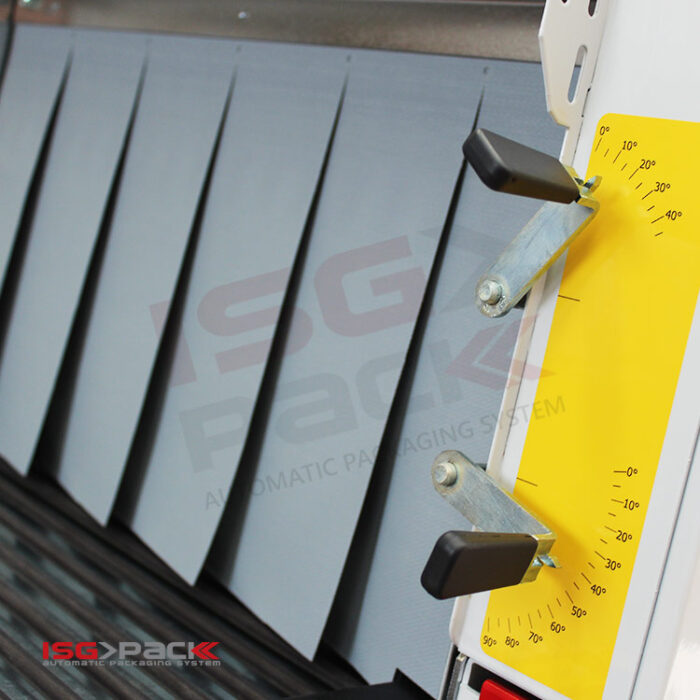

Wewnątrz tunelu znajdują się deflektory umożliwiające kontrolowanie kierunku przepływu powietrza.

Operator może dopasować jego rozprowadzanie do wymiarów i kształtu produktu.

Odpowiednie ustawienie przepływu pomaga równomiernie ogrzewać folię z różnych stron.

Ma to szczególne znaczenie przy:

• większych produktach,
• nieregularnych kształtach,
• pakietach zbiorczych,
• produktach o zróżnicowanej powierzchni.

Folia PVC

S85 może pracować z folią termokurczliwą PVC.

Temperaturę i prędkość transportu należy odpowiednio dostosować do właściwości używanego materiału.

Po przejściu przez komorę folia kurczy się i dopasowuje do powierzchni produktu.

Folia poliolefinowa POF

Tunel współpracuje również z folią poliolefinową.

POF znajduje zastosowanie przy wielu produktach detalicznych i opakowaniach, w których ważny jest estetyczny wygląd gotowego pakunku.

Kontrola temperatury i prędkości pozwala dopasować proces do konkretnej grubości materiału.

Folia polietylenowa PE

S85 może obkurczać także folię polietylenową.

Możliwość pracy z PE rozszerza zakres zastosowań urządzenia o procesy wymagające innego rodzaju materiału termokurczliwego.

Parametry należy dobrać do konkretnej folii i charakterystyki pakowanego produktu.

Folia do 50 µm

Maksymalna obsługiwana grubość folii wynosi:

do 50 µm.

Tunel może więc pracować z:

• PVC,
• poliolefiną,
• polietylenem.

Zmiana materiału może wymagać odpowiedniej korekty temperatury, prędkości przenośnika i ustawienia przepływu powietrza.

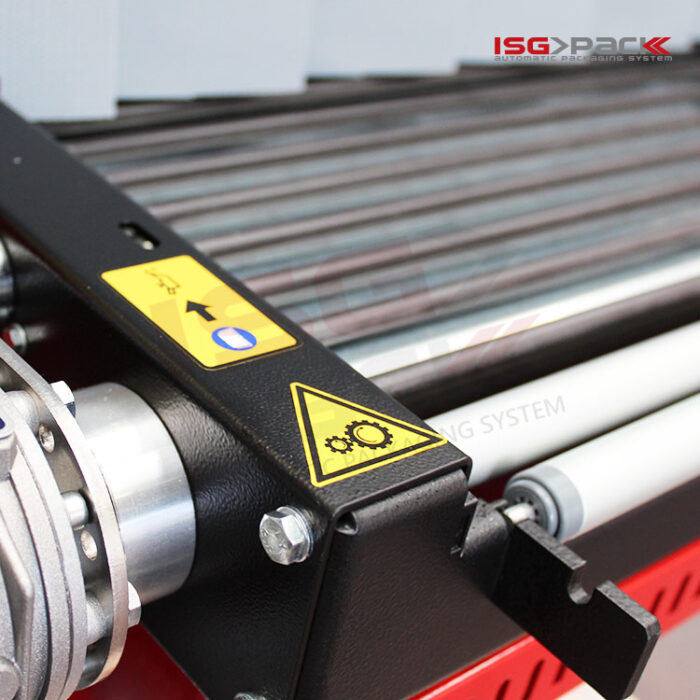

Przenośnik z rolkami pokrytymi silikonem

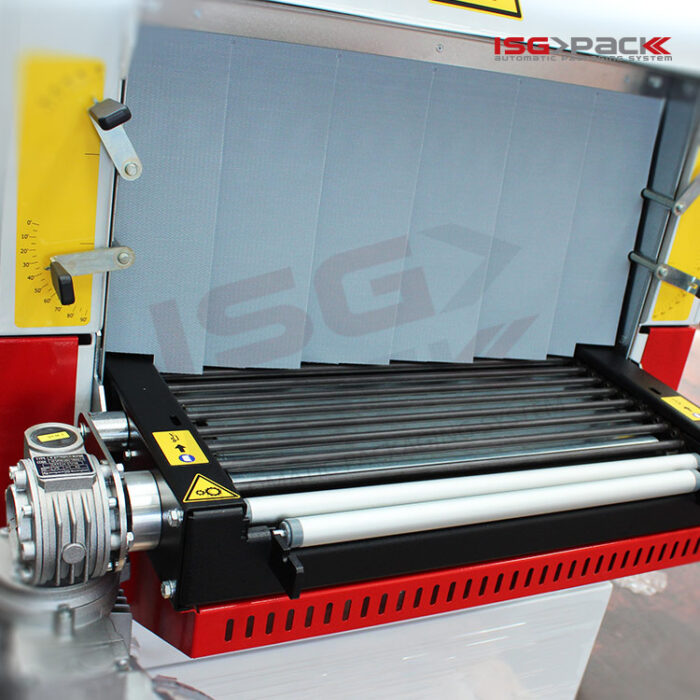

Produkt przechodzi przez komorę na przenośniku wyposażonym w rolki pokryte silikonem.

W zależności od konfiguracji mogą to być rolki:

• obrotowe,
• stałe.

System transportowy został przystosowany do pracy w wysokiej temperaturze występującej wewnątrz tunelu.

Równomierny transport produktu pomaga zachować kontrolowany czas jego przebywania w strefie grzewczej.

Obracające się rolki

W konfiguracji z obracającymi się rolkami produkt jest prowadzony przez komorę w sposób umożliwiający skuteczne oddziaływanie gorącego powietrza również na dolną część opakowania.

Rozwiązanie można dobrać do charakterystyki konkretnego produktu oraz oczekiwanego efektu obkurczania.

System chłodzenia

S85 posiada system chłodzenia współpracujący z procesem termokurczu.

Po intensywnym ogrzewaniu folii materiał musi ustabilizować swoje właściwości przed dalszym transportem produktu.

Układ chłodzenia wspiera prawidłowe zakończenie procesu i przygotowuje pakunek do odbioru lub dalszej części linii.

System sterowania FLXMOD

Tunel obkurczający S85 wykorzystuje system sterowania FLXMOD.

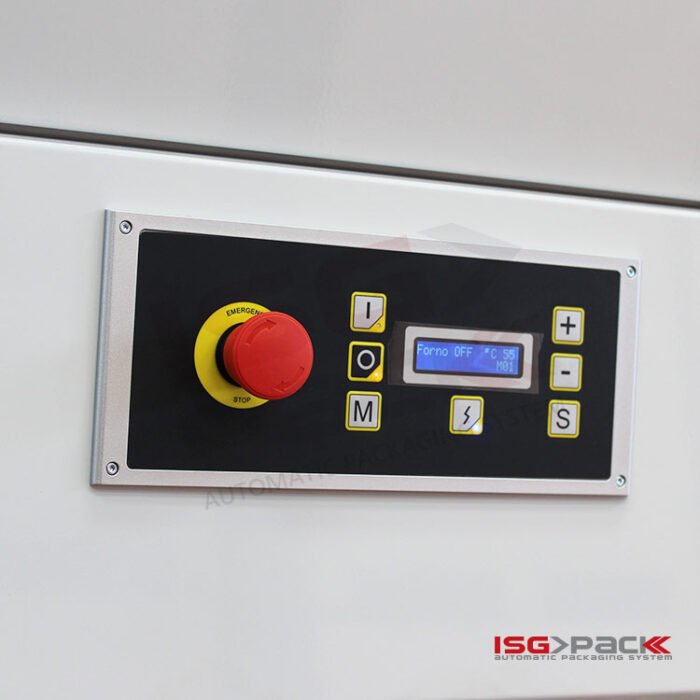

Panel wyposażony jest w alfanumeryczny wyświetlacz LCD i 16-bitową płytę mikroprocesorową.

Operator może kontrolować najważniejsze parametry procesu, w tym:

• temperaturę obkurczania,
• prędkość przenośnika,
• zapisane cykle robocze.

Centralne sterowanie ułatwia przygotowanie tunelu do kolejnej partii produktów.

Pamięć 10 programów roboczych

System pozwala zapisać do:

10 różnych cykli pracy.

Każdy program może zawierać ustawienia przygotowane dla konkretnego produktu lub rodzaju folii.

Operator może zapisać osobne konfiguracje dla:

• różnych wymiarów pakunków,
• różnych materiałów,
• różnych temperatur,
• różnych prędkości przenośnika.

Przy ponownym uruchomieniu danej produkcji wystarczy wybrać wcześniej przygotowany program.

Falownik sterujący przenośnikiem

Modułowa sekcja zasilania wykorzystuje falownik odpowiedzialny za kontrolowanie prędkości przenośnika.

Elektroniczna regulacja umożliwia płynną zmianę tempa transportu.

Pozwala to precyzyjniej dopasować czas przebywania produktu w strefie grzewczej niż w układzie o jednej stałej prędkości.

Modułowa sekcja zasilania

Sekcja mocy została oddzielona od panelu sterowania.

Modułowa konstrukcja porządkuje układy odpowiedzialne za sterowanie elementami grzewczymi i napędem transportu.

Rozwiązanie ułatwia również diagnostykę i obsługę techniczną urządzenia.

Izolacja termiczna i ograniczenie strat energii

Konstrukcja tunelu została przygotowana tak, aby ograniczać niepotrzebne straty ciepła podczas pracy.

Utrzymywanie energii wewnątrz komory pomaga stabilizować temperaturę i ograniczać zapotrzebowanie na ciągłe dogrzewanie przestrzeni roboczej.

Ma to szczególne znaczenie przy wielogodzinnych procesach seryjnych.

Specyfikacja techniczna tunelu obkurczającego S85

Zasilanie 380 V

S85 pracuje z trójfazowym zasilaniem:

380 V, 50/60 Hz.

Przed montażem należy przygotować odpowiednie przyłącze elektryczne zgodne z wymaganiami urządzenia.

Tunel nie wymaga ręcznego źródła ciepła – elementy grzewcze są integralną częścią maszyny i pracują zgodnie z parametrami ustawionymi w sterowniku.

Moc zainstalowana 9,5 kW

Moc zainstalowana tunelu wynosi:

9,5 kW.

Wartość należy uwzględnić podczas projektowania instalacji elektrycznej stanowiska.

Moc odpowiada między innymi pracy systemu grzewczego, transportowego i układów sterowania.

Wymiary S85

Wymiary urządzenia wynoszą:

1380 × 1045 × 1565 mm.

Większa szerokość konstrukcji odpowiada komorze umożliwiającej transport produktu o szerokości do 610 mm.

Przy ustawianiu tunelu należy dodatkowo przewidzieć miejsce na:

• podawanie produktów,
• odbiór pakunków,
• ewentualną zgrzewarkę,
• dodatkowy przenośnik wyjściowy,
• obsługę serwisową.

Masa netto 241 kg

Masa netto S85 wynosi:

241 kg.

Urządzenie należy ustawić na stabilnej i równej powierzchni, która zapewni prawidłową pracę systemu transportowego.

Współpraca ze zgrzewarkami

Tunel obkurczający S85 można zintegrować ze zgrzewarką przygotowującą produkt w folii.

Może współpracować między innymi z urządzeniami z serii:

• FLEXY SEALER,
• MATIC SEALER.

Zgrzewarka zamyka produkt w folii, a następnie przenośnik przekazuje pakunek do tunelu.

Kompletny proces pakowania w folię termokurczliwą

W linii ze zgrzewarką proces może wyglądać następująco:

1. produkt trafia do folii,
2. zgrzewarka zamyka materiał,
3. pakunek zostaje przekazany do S85,
4. przenośnik wprowadza produkt do komory,
5. gorące powietrze obkurcza folię,
6. deflektory kontrolują przepływ powietrza,
7. produkt opuszcza strefę grzewczą,
8. system chłodzenia stabilizuje proces,
9. gotowy pakunek trafia do odbioru lub dalszego transportu.

Połączenie z automatyczną zgrzewarką pozwala zbudować wydajne stanowisko do seryjnego pakowania.

Opcjonalna regulacja prędkości wentylatora

S85 może zostać wyposażony w system regulacji prędkości wentylatora.

Opcja zapewnia dodatkową możliwość dopasowania cyrkulacji powietrza do konkretnego opakowania.

Może być przydatna przy częstych zmianach:

• rozmiaru produktu,
• rodzaju folii,
• grubości materiału,
• intensywności termokurczu.

Opcjonalny przenośnik rolkowy 1000 mm

Na wyjściu tunelu można zastosować dodatkowy przenośnik rolkowy o długości:

1000 mm.

Rozstaw rolek wynosi:

46 mm.

Przenośnik zapewnia dodatkową przestrzeń na odbiór gotowych produktów i może ułatwić połączenie S85 z dalszym etapem procesu.

Zabezpieczony przenośnik wyjściowy

Dostępny jest również zabezpieczony wariant przenośnika rolkowego o długości 1000 mm i rozstawie rolek 46 mm.

Taki moduł może zostać zastosowany w rozbudowanej konfiguracji linii pakującej.

Tunel obkurczający do większych produktów

W porównaniu z kompaktowymi tunelami, S85 zapewnia większą przestrzeń roboczą.

Maksymalny przekrój produktu wynoszący 610 × 300 mm pozwala wykorzystać urządzenie przy:

• większych kartonach,
• zestawach produktów,
• pakietach zbiorczych,
• wyższych opakowaniach,
• szerszych produktach.

Jednocześnie regulowana prędkość i pamięć 10 cykli umożliwiają obsługę kilku różnych formatów na jednym stanowisku.

Powtarzalne obkurczanie folii

Automatyczny tunel pozwala utrzymywać kontrolowane warunki dla kolejnych pakunków.

Temperatura, prędkość transportu i przepływ powietrza mogą zostać odpowiednio ustawione przed rozpoczęciem serii.

W porównaniu z ręcznym ogrzewaniem folii ułatwia to zachowanie powtarzalnych parametrów procesu.

Tunel S85 jako element linii pakującej

S85 może pracować jako niezależny moduł termokurczliwy lub być częścią bardziej rozbudowanego systemu.

W linii można połączyć:

• system podawania produktu,
• zgrzewarkę,
• tunel obkurczający S85,
• przenośnik wyjściowy,
• dalsze urządzenia transportowe.

Taka konfiguracja pozwala dostosować stopień automatyzacji do potrzeb konkretnego procesu.

Gdzie sprawdzi się tunel obkurczający S85?

Tunel obkurczający S85 sprawdzi się w przedsiębiorstwach regularnie pakujących produkty w folię termokurczliwą.

Może znaleźć zastosowanie w:

• zakładach produkcyjnych,
• centrach konfekcjonowania,
• magazynach,
• drukarniach,
• przedsiębiorstwach handlowych,
• firmach przygotowujących zestawy i multipaki,
• liniach automatycznego pakowania.

Komora dla produktów do 610 × 300 mm, regulowana prędkość 1,5–9 m/min, obsługa folii PVC, POF i PE oraz pamięć 10 programów pozwalają dostosować urządzenie do różnych zastosowań.

Tunel obkurczający S85 może pracować jako samodzielne urządzenie lub jako element kompletnej linii ze zgrzewarką.
