Automatyczna formierka do składania kartonów Speed Former 50 SB TN

Opis

Automatyczna formierka do składania kartonów Speed Former 50 SB TN

Automatyczna formierka do składania kartonów Speed Former 50 SB TN to wydajna maszyna przeznaczona do automatycznego pobierania, otwierania, formowania oraz dolnego zamykania kartonów klapowych typu amerykańskiego. Ponieważ urządzenie samodzielnie składa cztery dolne klapy, a następnie zamyka spód opakowania, ogranicza liczbę ręcznych czynności potrzebnych do przygotowania kartonu do napełniania.

Speed Former 50 SB TN osiąga wydajność do 16 kartonów na minutę, zależnie od właściwości stosowanych opakowań. Jednocześnie maszyna obsługuje kartony o wymiarach od 250 × 150 × 150 mm do 530 × 400 × 400 mm, dlatego może pracować z wieloma popularnymi formatami opakowań.

Co więcej, urządzenie posiada 4 serwonapędy odpowiedzialne za regulację parametrów formatu kartonu. Ustawienia są zarządzane z poziomu kolorowego ekranu dotykowego, natomiast system umożliwia zapisanie do 30 konfiguracji. Dzięki temu zmiana pomiędzy regularnie wykorzystywanymi formatami przebiega sprawniej niż w maszynach wymagających pełnej ręcznej regulacji.

Speed Former 50 SB TN wykorzystuje ponadto sterownik PLC Siemens, układ elektropneumatyczny oraz system podciśnienia z grupą Venturiego. W rezultacie pobieranie, otwieranie, składanie i zamykanie kartonu odbywa się w uporządkowanym, automatycznym cyklu.

Jak działa Speed Former 50 SB TN?

Proces rozpoczyna się od pobrania płaskiego kartonu z magazynu.

Najpierw:

• głowica z przyssawkami pobiera pojedynczy karton,
• system Venturiego wytwarza podciśnienie potrzebne do jego utrzymania,
• następnie karton zostaje automatycznie otwarty,
• mechanizm formujący nadaje mu właściwy kształt,
• cztery dolne klapy zostają kolejno złożone,
• dno kartonu trafia do strefy zamykania,
• następnie opakowanie zostaje zaklejone taśmą albo – w odpowiedniej konfiguracji – klejem termotopliwym,
• gotowy karton opuszcza formierkę i może trafić do kolejnego etapu pakowania.

Dzięki temu operator nie musi ręcznie rozkładać każdego kartonu, składać dolnych klap ani przygotowywać dna opakowania do napełniania.

Wydajność do 16 kartonów na minutę

Speed Former 50 SB TN osiąga wydajność:

od 1 do 16 kartonów/min.

Maksymalna wartość zależy od właściwości stosowanego kartonu. Dlatego rzeczywista prędkość może zmieniać się między innymi w zależności od:

• wymiarów opakowania,
• jakości tektury,
• sztywności kartonu,
• ustawień maszyny,
• sposobu zamykania dna,
• współpracy z kolejnymi urządzeniami w linii.

Mimo to wydajność do 16 kartonów/min pozwala wykorzystać Speed Former 50 SB TN w automatycznych procesach, w których regularnie przygotowuje się większą liczbę opakowań.

Magazyn na 150 kartonów

Maszyna posiada magazyn mieszczący około:

150 kartonów.

Dokładna liczba zależy od grubości tektury, dlatego pojemność może nieznacznie zmieniać się w zależności od stosowanego opakowania.

Dzięki magazynowi operator nie musi podawać każdego płaskiego kartonu osobno. Zamiast tego urządzenie samodzielnie pobiera kolejne opakowania i rozpoczyna następny cykl.

Pionowy magazyn kartonów

Aktualna konfiguracja Speed Former 50 SB TN jest opisywana przez producenta jako wyposażona w:

pionowy magazyn kartonów.

Kartony są więc przygotowane w magazynie, z którego maszyna automatycznie pobiera kolejne sztuki.

Dzięki temu proces może przebiegać seryjnie, natomiast operator zajmuje się przede wszystkim uzupełnianiem zapasu materiałów oraz nadzorowaniem pracy urządzenia.

Opcjonalny poziomy magazyn zmotoryzowany

Producent oferuje również opcjonalnie:

zmotoryzowany poziomy magazyn kartonów.

Jego długość może wynosić do:

1500 mm.

Dzięki temu można zwiększyć ilość dostępnych opakowań i ograniczyć częstotliwość ręcznego uzupełniania magazynu.

Rozwiązanie może być szczególnie przydatne podczas dłuższych serii produkcyjnych.

Automatyczne pobieranie kartonu

Za pobieranie opakowań odpowiada:

głowica chwytająca z przyssawkami.

Podciśnienie wytwarza grupa Venturiego. Dzięki temu głowica może chwycić pojedynczy płaski karton i utrzymywać go podczas procesu otwierania.

Następnie system kontrujący wspomaga rozłożenie kartonu do przestrzennej formy.

W rezultacie proces nie wymaga ręcznego otwierania każdego opakowania.

Automatyczne otwieranie kartonów

Po pobraniu kartonu urządzenie automatycznie go rozkłada.

Głowica przyssawkowa utrzymuje jedną część opakowania, natomiast mechanizm kontrujący pomaga rozłożyć konstrukcję.

Dzięki temu płaski arkusz kartonu przyjmuje właściwą formę przed złożeniem dolnych klap.

Kartony typu amerykańskiego

Speed Former 50 SB TN została zaprojektowana do:

kartonów klapowych typu amerykańskiego.

Maszyna automatycznie formuje ich dno poprzez złożenie czterech dolnych klap.

Dlatego przed doborem urządzenia należy upewnić się, że stosowane opakowania odpowiadają właśnie takiej konstrukcji.

Automatyczne składanie czterech dolnych klap

Po otwarciu kartonu maszyna automatycznie składa:

cztery dolne klapy.

Ruch mechanizmów jest zsynchronizowany, dlatego poszczególne elementy dna zamykają się we właściwej kolejności.

Jednocześnie układ elektropneumatyczny pomaga utrzymać odpowiedni kształt kartonu.

W efekcie opakowanie trafia do kolejnego etapu już z prawidłowo uformowanym spodem.

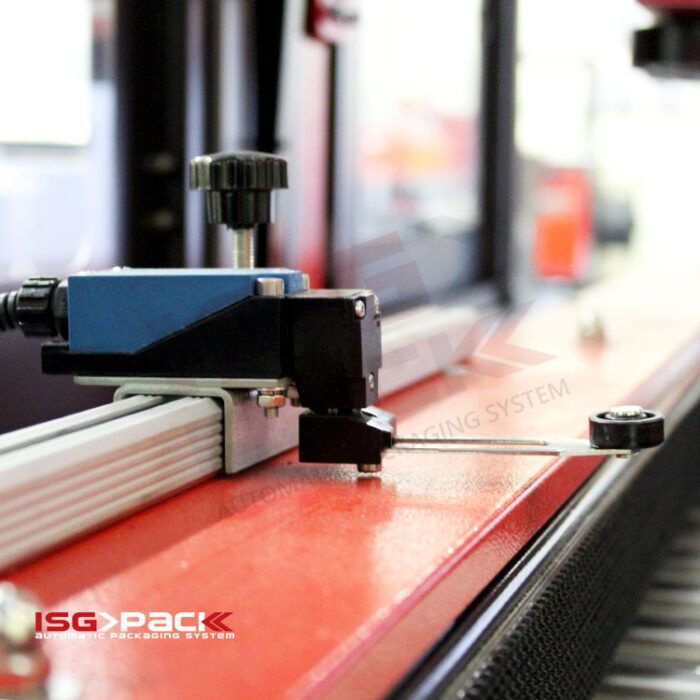

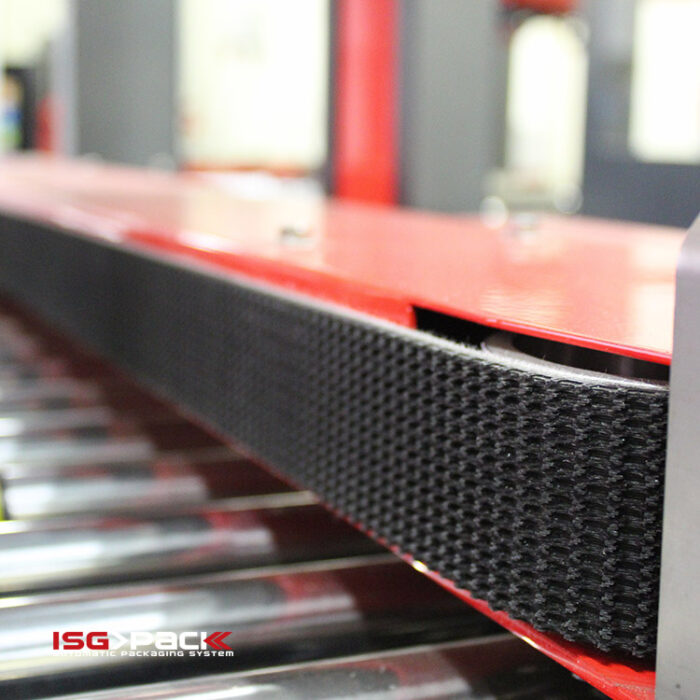

Dolne zaklejanie taśmą

Standardowym sposobem zamknięcia dna jest:

taśma samoprzylepna.

Po złożeniu klap karton przechodzi przez głowicę zaklejającą, która nakłada taśmę na dolną część opakowania.

Dzięki temu karton opuszcza urządzenie z zamkniętym dnem, natomiast jego górna część pozostaje otwarta i gotowa do napełnienia.

Taśmy Kraft, PP i PVC

Speed Former 50 SB TN może współpracować z taśmami samoprzylepnymi:

• Kraft,
• polipropylenowymi PP,
• PVC.

Dzięki temu materiał zamykający można dobrać do standardu stosowanego w konkretnym procesie pakowania.

Głowica zaklejająca 50–75 mm

Standardowa głowica taśmująca jest przeznaczona do materiału o szerokości:

50–75 mm.

Dlatego przed uruchomieniem produkcji należy wybrać taśmę zgodną z zastosowaną głowicą.

Opcjonalne zamykanie klejem Hot Melt

Speed Former 50 SB TN może zostać skonfigurowana również do zamykania kartonów:

klejem termotopliwym Hot Melt.

Producent wskazuje możliwość zastosowania agregatu:

Nordson „Mesa”.

Dzięki temu dno kartonu może być zamykane nie tylko taśmą samoprzylepną, lecz również gorącym klejem.

Wybór sposobu zamknięcia zależy więc od konfiguracji zamówionej maszyny.

4 serwonapędy do regulacji formatu

Jedną z najważniejszych cech Speed Former 50 SB TN są:

4 serwonapędy.

Sterują one regulacjami dotyczącymi formatu kartonu.

Producent wskazuje automatyczne zarządzanie takimi ustawieniami jak:

• szerokość kartonu podczas otwierania,
• długość kartonu podczas otwierania,
• szerokość w strefie zaklejania,
• wysokość magazynu kartonów.

Dzięki temu operator może zmieniać parametry z poziomu panelu dotykowego, zamiast wykonywać wszystkie regulacje ręcznie.

30 pamięci formatów

System sterowania umożliwia zapisanie:

30 ustawień.

Dzięki temu najczęściej stosowane formaty można przechowywać w pamięci maszyny.

Jeżeli dana wielkość kartonu pojawi się ponownie, operator może wybrać zapisany program. Następnie serwonapędy ustawiają odpowiednie elementy urządzenia.

W rezultacie zmiana pomiędzy powtarzalnymi formatami jest szybsza i bardziej uporządkowana.

Kolorowy ekran dotykowy

Speed Former 50 SB TN została wyposażona w:

kolorowy ekran dotykowy.

Panel służy do zarządzania parametrami maszyny oraz zapisanymi programami.

Dzięki temu operator może kontrolować między innymi ustawienia formatu i pracę urządzenia z jednego interfejsu.

Sterowanie PLC Siemens

Pracą maszyny zarządza:

PLC Siemens.

Sterownik koordynuje kolejność poszczególnych operacji, dlatego odpowiada za współpracę między:

• magazynem,
• układem przyssawek,
• pneumatycznymi elementami formującymi,
• serwonapędami,
• systemem składania klap,
• układem zamykania dna.

W efekcie cały cykl może przebiegać automatycznie.

Minimalny karton 250 × 150 × 150 mm

Najmniejszy obsługiwany format wynosi:

L 250 × W 150 × H 150 mm.

Dzięki temu maszyna może pracować z relatywnie niewielkimi kartonami klapowymi.

Maksymalny karton 530 × 400 × 400 mm

Największy standardowy format wynosi:

L 530 × W 400 × H 400 mm.

Zakres roboczy maszyny obejmuje więc kartony:

od 250 × 150 × 150 do 530 × 400 × 400 mm.

Dzięki serwonapędom poszczególne formaty można zapisywać i ponownie przywoływać podczas kolejnych serii.

Praca z partiami jednego rozmiaru

Speed Former 50 SB TN formuje kartony w seriach o jednakowym formacie.

Oznacza to, że w danej partii urządzenie jest ustawione pod jeden rozmiar opakowania.

Jednak dzięki pamięci 30 formatów oraz automatycznym regulacjom przejście do kolejnego zapisanego wymiaru jest znacznie prostsze.

Wysokość robocza 650–750 mm

Producent podaje wysokość powierzchni roboczej jako:

650 mm + 100 mm regulacji.

Oznacza to zakres około:

650–750 mm.

Dzięki temu poziom wyjścia kartonu można lepiej dopasować do kolejnego przenośnika albo maszyny w linii.

Układ elektropneumatyczny

Speed Former 50 SB TN wykorzystuje elementy elektryczne i pneumatyczne.

Pneumatyka uczestniczy między innymi w:

• pobieraniu kartonów,
• otwieraniu opakowania,
• formowaniu,
• składaniu klap.

Dlatego urządzenie wymaga instalacji sprężonego powietrza.

Ciśnienie robocze 6 bar

Wymagane ciśnienie pneumatyczne wynosi:

6 bar.

Dlatego przed instalacją należy zapewnić odpowiednie przyłącze sprężonego powietrza.

Zużycie powietrza 220 l/min

Zużycie sprężonego powietrza wynosi:

220 l/min.

Parametr ten warto uwzględnić podczas doboru sprężarki i instalacji pneumatycznej.

Jest to szczególnie istotne wtedy, gdy to samo źródło zasila również inne maszyny w linii.

Zasilanie 380 V, 3 fazy

Maszyna wymaga zasilania:

380 V, 3 fazy, 50/60 Hz.

Dlatego przed montażem trzeba przygotować odpowiednie przyłącze trójfazowe.

Moc zainstalowana 1,2 kW

Moc zainstalowana wynosi:

1,2 kW.

Parametr należy uwzględnić podczas projektowania zasilania kompletnej linii pakującej.

Wymiary Speed Former 50 SB TN

Aktualne wymiary maszyny wynoszą:

2630 × 2560 × 1300–1450 mm.

Dlatego podczas planowania stanowiska należy uwzględnić nie tylko samą obudowę urządzenia, lecz również przestrzeń potrzebną do:

• uzupełniania magazynu,
• obsługi operatorskiej,
• prac serwisowych,
• odbioru kartonów,
• integracji z kolejnym urządzeniem.

Masa netto 950 kg

Masa netto maszyny wynosi:

950 kg.

Dlatego urządzenie wymaga odpowiednio przygotowanego podłoża oraz zaplanowanego transportu i instalacji.

Maksymalny poziom hałasu ≤75 dB

Producent określa maksymalny poziom hałasu na:

≤75 dB.

Parametr ten warto uwzględnić podczas organizacji stanowiska pracy.

Zatrzymanie awaryjne

Speed Former 50 SB TN została wyposażona w:

przycisk awaryjnego zatrzymania.

Dzięki temu operator może szybko zatrzymać maszynę w sytuacji wymagającej natychmiastowej reakcji.

Prawe lub lewe wyjście kartonu

Maszynę można zamówić z:

• prawym wyjściem kartonu,
• lewym wyjściem kartonu.

Dzięki temu kierunek przepływu można dopasować do konkretnego układu linii.

Jest to szczególnie przydatne podczas instalowania urządzenia w istniejącej hali, w której dostępna przestrzeń narzuca kierunek transportu.

Speed Former 50 SB TN a standardowy Speed Former 50 SB

Standardowy Speed Former 50 SB przygotowuje kartony automatycznie, jednak regulacja formatu odbywa się ręcznie.

Natomiast Speed Former 50 SB TN oferuje:

• 4 serwonapędy do regulacji formatu,
• 30 pamięci ustawień,
• magazyn na około 150 kartonów,
• prędkość do 16 kartonów/min.

Dzięki temu wariant TN jest lepiej przystosowany do procesów, w których formaty kartonów regularnie się zmieniają, a jednocześnie wymagana jest większa wydajność oraz większy zapas opakowań w magazynie.

Speed Former 50 SB TN a Speed Former 50 SB SERVO

Obie wersje wykorzystują:

• 4 serwonapędy,
• sterowanie PLC Siemens,
• panel dotykowy,
• pamięć formatów,
• automatyczne pobieranie i formowanie kartonów.

Speed Former 50 SB TN wyróżnia się jednak przede wszystkim większym magazynem oraz wydajnością do 16 kartonów/min.

Dlatego model TN szczególnie dobrze odpowiada liniom, w których istotna jest zarówno automatyczna zmiana ustawień formatu, jak i ograniczenie częstotliwości uzupełniania magazynu.

Automatyczne przygotowanie kartonu do napełniania

Po zakończeniu cyklu maszyna przekazuje:

uformowany karton z zamkniętym dnem i otwartą górą.

Dzięki temu opakowanie może od razu trafić do:

• ręcznego napełniania,
• automatycznego systemu dozowania,
• stanowiska kompletacyjnego,
• kolejnej maszyny w linii.

W rezultacie Speed Former 50 SB TN automatyzuje cały początkowy etap przygotowania pustego kartonu.

Zastosowanie Speed Former 50 SB TN

Automatyczna formierka do składania kartonów Speed Former 50 SB TN może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• centrach dystrybucyjnych,
• magazynach,
• działach wysyłkowych,
• liniach kompletacji,
• procesach wykorzystujących kilka powtarzalnych formatów opakowań,
• procesach wymagających wydajności do 16 kartonów/min.

Ponadto 30 zapisanych ustawień pozwala szybko wracać do wcześniej wykorzystywanych formatów.

Specyfikacja techniczna Speed Former 50 SB TN

Parametr	Speed Former 50 SB TN
Typ urządzenia	automatyczna formierka kartonów
Typ kartonów	klapowe typu amerykańskiego
Funkcje	pobieranie, otwieranie, formowanie, składanie 4 dolnych klap, zamykanie dna
Maksymalna wydajność	do 16 kartonów/min
Minimalny karton L × W × H	250 × 150 × 150 mm
Maksymalny karton L × W × H	530 × 400 × 400 mm
Magazyn kartonów	ok. 150 szt.
Magazyn opcjonalny	poziomy zmotoryzowany do 1500 mm
Pobieranie kartonu	głowica z przyssawkami
Układ podciśnienia	Venturi
Serwonapędy	4
Pamięć formatów	30 programów
Sterowanie	PLC Siemens
Panel	kolorowy ekran dotykowy
Standardowe zamknięcie	taśma samoprzylepna
Opcjonalne zamknięcie	Hot Melt, Nordson „Mesa”
Taśma samoprzylepna	Kraft / PP / PVC
Standardowa głowica taśmująca	50–75 mm
Wyjście kartonu	prawe lub lewe
Wysokość robocza	650 mm + 100 mm regulacji
Ciśnienie powietrza	6 bar
Zużycie powietrza	220 l/min
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	1,2 kW
Wymiary L × W × H	2630 × 2560 × 1300–1450 mm
Masa netto	950 kg
Maksymalny poziom hałasu	≤75 dB
Zatrzymanie awaryjne	tak

Najważniejsze możliwości Speed Former 50 SB TN

Speed Former 50 SB TN łączy automatyczne pobieranie kartonów z elektronicznym zarządzaniem formatem.

Najpierw głowica z przyssawkami pobiera płaski karton. Następnie maszyna automatycznie go otwiera, formuje oraz składa cztery dolne klapy. Na końcu dno zostaje zamknięte taśmą samoprzylepną albo, w odpowiedniej konfiguracji, klejem Hot Melt.

Co więcej, 4 serwonapędy i 30 pamięci formatów upraszczają zmianę rozmiaru kartonu. Jednocześnie magazyn na około 150 opakowań ogranicza częstotliwość ręcznego uzupełniania.

Dzięki wydajności do 16 kartonów/min, zakresowi formatów 250 × 150 × 150–530 × 400 × 400 mm oraz sterowaniu PLC Siemens Speed Former 50 SB TN może stanowić wydajny początek automatycznej linii pakującej.

Gdzie sprawdzi się automatyczna formierka Speed Former 50 SB TN?

Automatyczna formierka do składania kartonów Speed Former 50 SB TN sprawdzi się przede wszystkim w procesach, w których regularnie przygotowuje się duże serie kartonów, a jednocześnie wykorzystywanych jest kilka powtarzalnych formatów opakowań.

Dzięki serwonapędom operator może przywoływać zapisane ustawienia, natomiast duży magazyn zapewnia zapas kartonów do kolejnych cykli. Ponadto wydajność do 16 kartonów na minutę pozwala połączyć maszynę z wydajnymi systemami napełniania i dalszego zamykania opakowań.

W rezultacie Speed Former 50 SB TN automatyzuje etap przygotowania kartonu, a jednocześnie ułatwia zmianę między powtarzającymi się formatami.
