Automatyczna formierka do składania kartonów Speed Former 50 SB SERVO

Opis

Automatyczna formierka do składania kartonów Speed Former 50 SB SERVO

Automatyczna formierka do składania kartonów Speed Former 50 SB SERVO to maszyna przeznaczona do automatycznego pobierania, otwierania, formowania i dolnego zaklejania kartonów klapowych typu amerykańskiego. Ponieważ urządzenie zostało wyposażone w 4 serwonapędy odpowiedzialne za zarządzanie formatem kartonu, zmiana ustawień odbywa się z poziomu panelu sterowania, a zapisane konfiguracje można ponownie przywoływać bez ręcznego ustawiania wszystkich osi.

Maszyna automatycznie pobiera płaski karton z magazynu, otwiera go, składa cztery dolne klapy, formuje prawidłowy kształt opakowania, a następnie zakleja dno taśmą samoprzylepną. Dzięki temu gotowy, otwarty od góry karton może bezpośrednio trafić do stanowiska napełniania lub kolejnego urządzenia w linii pakującej.

Speed Former 50 SB SERVO osiąga wydajność do 12 kartonów na minutę. Jednocześnie obsługuje formaty od 250 × 150 × 150 mm do 530 × 400 × 400 mm, dlatego może pracować z różnymi rozmiarami kartonów w ramach kolejnych partii produkcyjnych.

Co więcej, sterownik PLC Siemens, kolorowy ekran dotykowy 7,2″ oraz 30 pamięci formatów ułatwiają zmianę produkowanego opakowania. W rezultacie wersja SERVO jest szczególnie przydatna tam, gdzie na jednej linii stosuje się kilka regularnie powracających rozmiarów kartonów.

Jak działa Speed Former 50 SB SERVO?

Proces rozpoczyna się od magazynu płaskich kartonów.

Najpierw:

• głowica z przyssawkami pobiera karton z magazynu,
• układ Venturiego wytwarza podciśnienie potrzebne do jego utrzymania,
• następnie system otwiera płaski karton,
• mechanizmy formujące nadają opakowaniu właściwy kształt,
• cztery dolne klapy zostają automatycznie złożone,

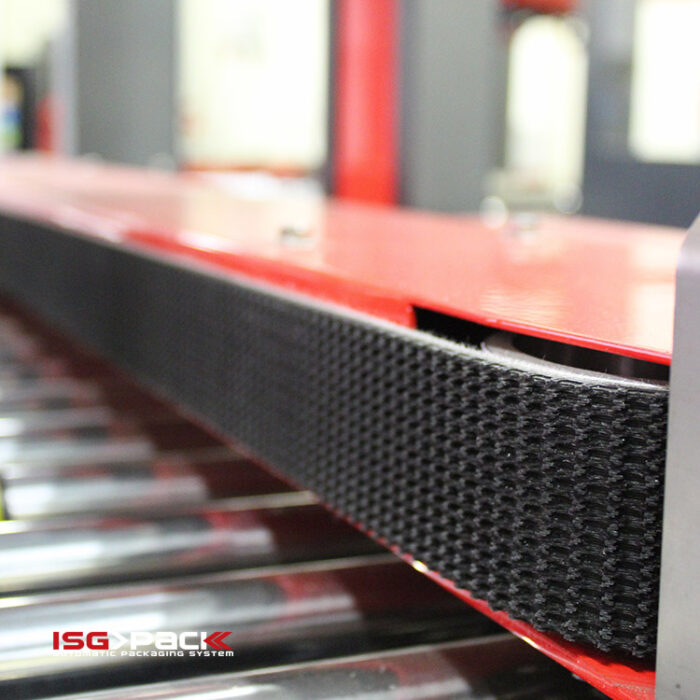

• karton przechodzi przez strefę dolnego zaklejania,
• taśma samoprzylepna zamyka dno,
• następnie gotowy karton opuszcza maszynę i może zostać skierowany do napełniania.

Dzięki temu operator nie musi ręcznie rozkładać kartonów, składać ich dolnych klap ani zaklejać dna.

4 serwonapędy do zarządzania formatem kartonu

Najważniejszą różnicą pomiędzy Speed Former 50 SB SERVO a standardową wersją Speed Former 50 SB są:

4 serwonapędy.

Odpowiadają one za automatyczne zarządzanie najważniejszymi regulacjami związanymi z formatem kartonu.

System kontroluje między innymi:

• szerokość podczas otwierania kartonu,
• długość podczas otwierania,
• szerokość w strefie zaklejania,
• wysokość magazynu kartonów.

Dzięki temu operator nie musi ręcznie ustawiać wszystkich tych elementów za pomocą pokręteł.

Zamiast tego parametry można wprowadzić z poziomu panelu dotykowego. Następnie serwonapędy ustawiają odpowiednie elementy maszyny zgodnie z wybraną konfiguracją.

30 pamięci formatów

Sterowanie pozwala zapisać:

do 30 programów formatowych.

Dzięki temu często wykorzystywane wymiary kartonów można przechowywać w pamięci urządzenia.

Jeżeli linia wraca do wcześniej używanego opakowania, operator może wywołać zapisany program z panelu. W rezultacie zmiana formatu jest prostsza niż w standardowej maszynie wymagającej ręcznej regulacji.

Funkcja jest szczególnie przydatna wtedy, gdy:

• produkcja obejmuje kilka różnych formatów,
• formaty regularnie się powtarzają,
• linia pracuje krótszymi seriami,
• zmiany produktów odbywają się częściej.

Kolorowy ekran dotykowy 7,2″

Speed Former 50 SB SERVO posiada:

kolorowy ekran dotykowy 7,2 cala.

Za jego pomocą operator zarządza ustawieniami maszyny oraz zapisanymi formatami.

Panel współpracuje ze sterownikiem PLC Siemens i czterema serwonapędami. Dzięki temu parametry formatu są zarządzane elektronicznie, natomiast zapisane programy można przywoływać podczas kolejnych zmian produkcji.

Sterownik PLC Siemens

Pracą maszyny zarządza:

PLC Siemens.

Sterownik koordynuje kolejne etapy cyklu, dlatego odpowiada za współpracę między innymi:

• magazynu kartonów,
• głowicy z przyssawkami,
• układu pneumatycznego,
• serwonapędów,
• mechanizmów składania klap,
• systemu zaklejania.

Dzięki temu pobieranie, otwieranie, formowanie i zaklejanie kartonu przebiegają w odpowiedniej kolejności.

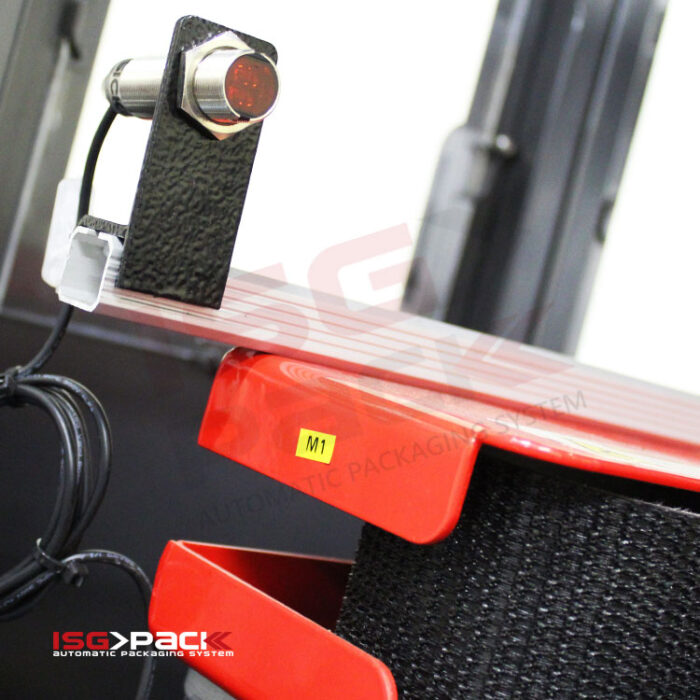

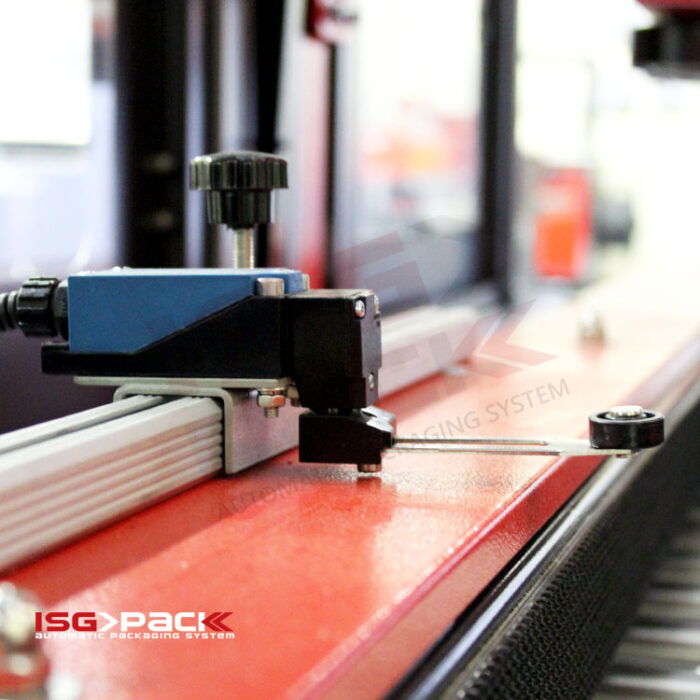

Automatyczne pobieranie kartonów

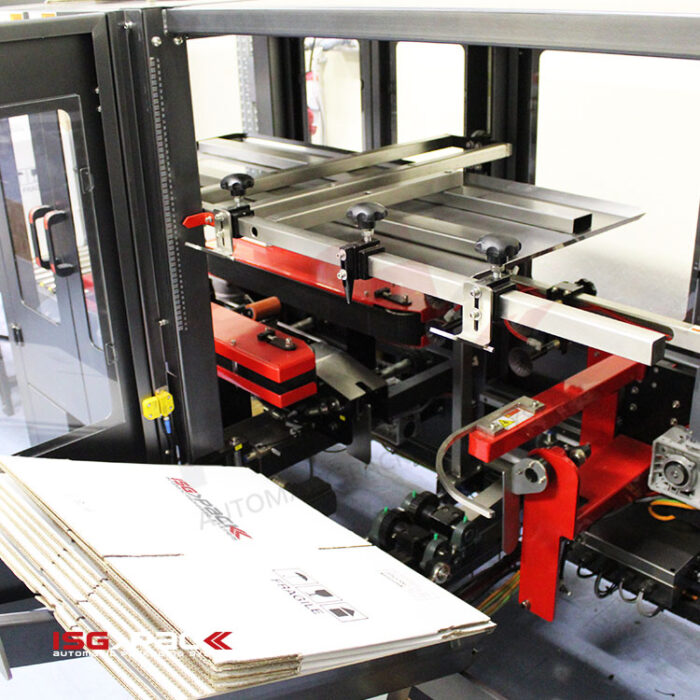

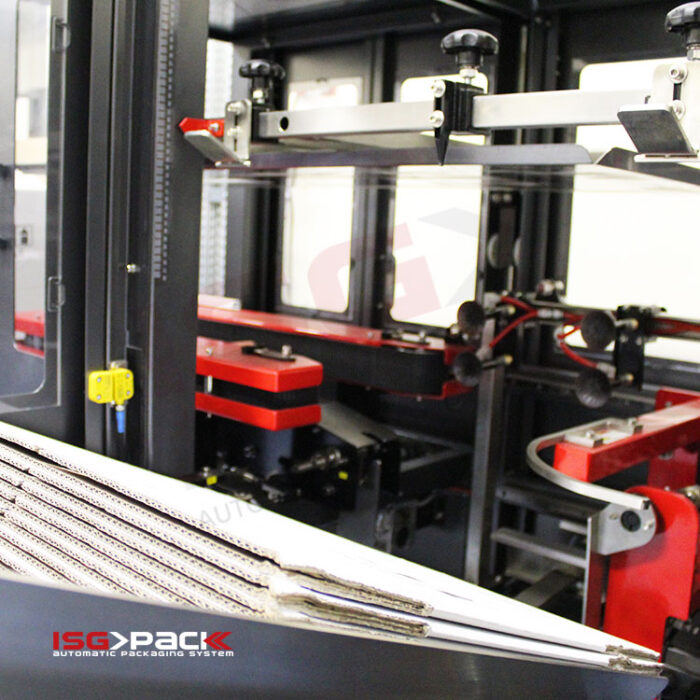

Speed Former 50 SB SERVO posiada boczny magazyn, z którego kolejne płaskie kartony są pobierane automatycznie.

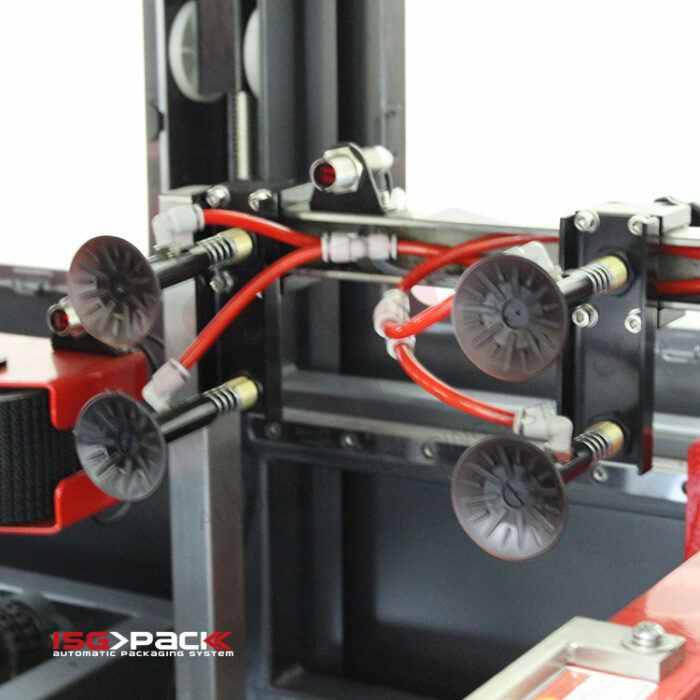

Za tę operację odpowiada głowica wyposażona w:

system przyssawek.

Układ Venturiego wytwarza podciśnienie, dlatego przyssawki mogą chwycić pojedynczy karton, wyjąć go z magazynu i utrzymać podczas otwierania.

W rezultacie operator nie musi podawać każdego kartonu osobno.

Magazyn na około 80–90 kartonów

Standardowy magazyn mieści około:

80–90 kartonów.

Dokładna liczba zależy od grubości zastosowanej tektury.

Dlatego przy cieńszych kartonach magazyn może pomieścić większą liczbę opakowań, natomiast przy grubszej tekturze dostępna liczba odpowiednio się zmniejsza.

Dzięki magazynowi maszyna może wykonywać kolejne cykle bez stałego ręcznego podawania kartonów.

Opcjonalny magazyn zmotoryzowany do 1700 mm

Producent oferuje również:

zmotoryzowany magazyn kartonów o długości do 1700 mm.

Dzięki temu można zwiększyć zapas opakowań dostępnych dla urządzenia.

W rezultacie operator rzadziej uzupełnia magazyn, co może być szczególnie przydatne podczas dłuższych serii produkcyjnych.

Automatyczne otwieranie kartonu

Po pobraniu płaskiego opakowania maszyna automatycznie je otwiera.

Głowica z przyssawkami utrzymuje karton, natomiast system kontrujący pomaga nadać mu przestrzenną formę.

Następnie urządzenie stabilizuje opakowanie i przygotowuje je do składania dolnych klap.

Dzięki temu proces rozkładania kartonu nie wymaga pracy ręcznej.

Automatyczne składanie czterech dolnych klap

Speed Former 50 SB SERVO automatycznie składa:

wszystkie cztery dolne klapy kartonu.

Ruchy mechanizmów są zsynchronizowane, dlatego poszczególne klapy zamykają się we właściwej kolejności.

Jednocześnie urządzenia elektropneumatyczne wspomagają prawidłowe formowanie i prostowanie kartonu.

W efekcie opakowanie zachowuje odpowiednią geometrię przed przejściem do strefy zaklejania.

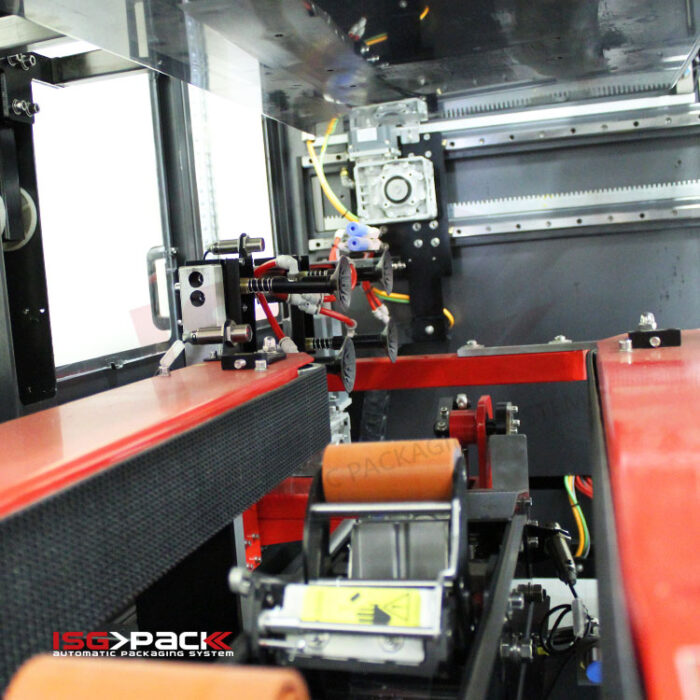

Dolne zaklejanie kartonu

Po złożeniu klap maszyna wykonuje:

dolne zaklejanie kartonu taśmą samoprzylepną.

Górna część opakowania pozostaje otwarta, dlatego przygotowany karton może następnie trafić do napełniania.

W ten sposób Speed Former 50 SB SERVO automatyzuje pierwszy etap procesu pakowania:

1. pobranie kartonu,
2. jego otwarcie,
3. uformowanie,
4. złożenie dna,
5. zaklejenie dolnych klap.

Następnie karton jest gotowy do umieszczenia w nim produktu.

Taśmy Kraft, PP i PVC

Dolna głowica zaklejająca współpracuje z taśmami:

• Kraft,
• polipropylenowymi PP,
• PVC.

Standardowa szerokość głowicy wynosi:

50–75 mm.

Dlatego materiał można dobrać do wykorzystywanego standardu pakowania.

Rolki taśmy do 990 m

Dla głowic 50 i 75 mm dokumentacja przewiduje rolki taśmy o długości maksymalnej:

990 m.

Dzięki temu można stosować przemysłowe rolki materiału przeznaczone do regularnej pracy w automatycznej linii.

Wydajność do 12 kartonów/min

Maksymalna wydajność Speed Former 50 SB SERVO wynosi:

do 12 kartonów na minutę.

Dlatego w optymalnych warunkach maszyna może przygotować serię kartonów bez konieczności ręcznego formowania każdego opakowania.

Jednocześnie rzeczywista wydajność procesu zależy również od:

• jakości tektury,
• formatu kartonu,
• ustawień urządzenia,
• jakości taśmy,
• współpracy z kolejnymi maszynami.

Mimo to wartość do 12 kartonów/min stanowi podstawowy parametr produkcyjny tego modelu.

Kartony typu amerykańskiego

Speed Former 50 SB SERVO jest przeznaczona do:

kartonów klapowych typu amerykańskiego.

Maszyna formuje dno poprzez złożenie czterech dolnych klap, a następnie zamyka je taśmą.

Dlatego przed doborem urządzenia należy upewnić się, że stosowane opakowania odpowiadają temu typowi konstrukcji.

Minimalny karton 250 × 150 × 150 mm

Najmniejszy obsługiwany format wynosi:

L 250 × W 150 × H 150 mm.

Dzięki temu urządzenie może przygotowywać także stosunkowo niewielkie kartony, pod warunkiem zachowania odpowiedniej konstrukcji.

Maksymalny karton 530 × 400 × 400 mm

Największy obsługiwany format wynosi:

L 530 × W 400 × H 400 mm.

W rezultacie standardowy Speed Former 50 SB SERVO obsługuje zakres:

250 × 150 × 150 – 530 × 400 × 400 mm.

Jeżeli potrzebne są większe kartony, producent oferuje osobną wersję Speed Former 50 SB SERVO XL.

Automatyczna zmiana ustawień formatu

W standardowej wersji Speed Former 50 SB regulację wymiarów wykonuje się ręcznie.

Natomiast wersja SERVO wykorzystuje cztery serwonapędy sterowane elektronicznie.

Dzięki temu po wybraniu odpowiedniego programu układ może ustawić elementy odpowiadające za konkretny format kartonu.

W rezultacie zmiana produktu wymaga mniej ręcznych regulacji, co ma szczególne znaczenie w procesach obsługujących wiele formatów.

Praca bez stałej obecności operatora

Speed Former 50 SB SERVO została przygotowana do automatycznej pracy.

Po załadowaniu magazynu i ustawieniu odpowiedniego programu maszyna samodzielnie pobiera kolejne kartony oraz wykonuje cykl formowania i dolnego zaklejania.

Dlatego operator nie musi uczestniczyć w każdym pojedynczym cyklu.

Jednocześnie nadal konieczne pozostają standardowe czynności, takie jak uzupełnianie magazynu kartonów, wymiana taśmy oraz nadzorowanie pracy linii.

Układ elektropneumatyczny

Maszyna wykorzystuje zarówno napędy elektryczne, jak i elementy pneumatyczne.

Układ pneumatyczny uczestniczy między innymi w operacjach związanych z pobieraniem i formowaniem opakowania.

Dlatego urządzenie wymaga podłączenia do instalacji sprężonego powietrza.

Ciśnienie robocze 6 bar

Wymagane ciśnienie wynosi:

6 bar.

Dzięki stabilnemu zasilaniu pneumatycznemu mechanizmy mogą prawidłowo wykonywać kolejne ruchy potrzebne do formowania kartonu.

Zużycie powietrza 200 l/min

Zużycie sprężonego powietrza wynosi:

200 l/min.

Dlatego przy projektowaniu stanowiska należy sprawdzić, czy instalacja pneumatyczna zapewnia odpowiednią wydajność.

Ma to szczególne znaczenie wtedy, gdy z jednego źródła korzystają również inne maszyny pakujące.

Zasilanie 380 V, 3 fazy

Speed Former 50 SB SERVO wymaga zasilania:

380 V, 3 fazy, 50/60 Hz.

Dlatego przed instalacją należy przygotować odpowiednie przyłącze trójfazowe.

Moc zainstalowana 1,2 kW

Moc zainstalowana wynosi:

1,2 kW.

Parametr należy uwzględnić podczas projektowania instalacji elektrycznej oraz bilansu energetycznego całej linii.

Regulowana wysokość robocza 650–750 mm

Bazowa wysokość powierzchni roboczej wynosi:

650 mm

z dodatkowym zakresem regulacji:

+100 mm.

Oznacza to możliwość dopasowania wysokości mniej więcej w zakresie:

650–750 mm.

Dzięki temu urządzenie można zintegrować z kolejnymi przenośnikami oraz maszynami w linii.

Wyjście kartonu prawe lub lewe

Speed Former 50 SB SERVO może zostać wykonana jako wersja:

• z wyjściem prawym,
• z wyjściem lewym.

Dzięki temu kierunek przepływu kartonów można dostosować do układu hali oraz pozostałych urządzeń.

Ma to szczególne znaczenie w istniejących liniach, w których dostępna przestrzeń narzuca kierunek transportu.

Wymiary standardowego layoutu

Wymiary standardowego układu Speed Former 50 SB SERVO wynoszą około:

3250 × 2070 × 1650 mm.

Dlatego podczas planowania instalacji należy uwzględnić nie tylko powierzchnię zajmowaną przez maszynę, lecz również miejsce potrzebne do:

• uzupełniania magazynu,
• odbioru kartonów,
• obsługi technicznej,
• połączenia z kolejnym urządzeniem.

Masa maszyny 780 kg

Masa Speed Former 50 SB SERVO wynosi:

780 kg.

Dlatego przed instalacją należy przygotować odpowiednie miejsce oraz uwzględnić sposób transportu i ustawienia maszyny w hali.

Maksymalny poziom hałasu ≤75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤75 dB.

Parametr można uwzględnić podczas planowania stanowiska i organizacji pracy w otoczeniu maszyny.

Zatrzymanie awaryjne

Urządzenie posiada:

przycisk awaryjnego zatrzymania.

Dzięki temu w razie potrzeby operator może szybko zatrzymać pracę maszyny.

Wersja ze stali nierdzewnej

Speed Former 50 SB SERVO jest dostępna również jako:

Speed Former 50 SB SERVO SS

w wykonaniu ze stali nierdzewnej.

Dzięki temu można dobrać wariant konstrukcji odpowiedni do konkretnego środowiska pracy.

Maszyna o wymiarach dopasowanych do projektu

Producent przewiduje również możliwość wykonania:

niestandardowej konfiguracji wymiarowej na zamówienie.

Dlatego w przypadku nietypowej linii warto uwzględnić możliwość indywidualnego dostosowania urządzenia do dostępnej przestrzeni i sposobu transportowania kartonów.

Speed Former 50 SB SERVO a Speed Former 50 SB

Obie maszyny:

• automatycznie pobierają kartony,
• otwierają je,
• składają cztery dolne klapy,
• zaklejają dno,
• obsługują formaty 250 × 150 × 150–530 × 400 × 400 mm,
• osiągają do 12 kartonów/min.

Najważniejsza różnica dotyczy jednak sposobu zmiany formatu.

Speed Former 50 SB wykorzystuje ręczną regulację ustawień.

Natomiast Speed Former 50 SB SERVO posiada:

• 4 serwonapędy,
• elektroniczne zarządzanie formatem,
• 30 pamięci programów,
• zmianę ustawień z poziomu panelu dotykowego.

Dlatego wersja SERVO szczególnie dobrze odpowiada procesom, w których format kartonu zmienia się częściej.

Speed Former 50 SB SERVO a wersja XL

Standardowy Speed Former 50 SB SERVO obsługuje kartony od:

250 × 150 × 150 do 530 × 400 × 400 mm

i osiąga do:

12 kartonów/min.

Natomiast wersja SERVO XL została przygotowana do większych formatów:

380 × 280 × 280–600 × 500 × 500 mm.

Jej maksymalna wydajność wynosi z kolei:

8 kartonów/min.

Dlatego wybór pomiędzy wariantami zależy przede wszystkim od gabarytów stosowanych opakowań.

Specyfikacja techniczna Speed Former 50 SB SERVO

Parametr	Speed Former 50 SB SERVO
Typ urządzenia	automatyczna formierka kartonów
Typ kartonów	klapowe typu amerykańskiego
Funkcje	pobieranie, otwieranie, formowanie, składanie 4 dolnych klap, dolne zaklejanie
Serwonapędy	4
Zarządzanie formatem	elektroniczne
Liczba pamięci formatów	30
Sterowanie	PLC Siemens
Panel	kolorowy ekran dotykowy 7,2″
Wydajność	do 12 kartonów/min
Minimalny karton L × W × H	250 × 150 × 150 mm
Maksymalny karton L × W × H	530 × 400 × 400 mm
Magazyn	ok. 80–90 kartonów
Pobieranie kartonu	głowica z przyssawkami
Wytwarzanie podciśnienia	system Venturiego
Zamknięcie dna	taśma samoprzylepna
Materiał taśmy	Kraft / PP / PVC
Standardowa głowica	50–75 mm
Maks. długość rolki taśmy	990 m
Wyjście produktu	prawe lub lewe
Ciśnienie powietrza	6 bar
Zużycie powietrza	200 l/min
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	1,2 kW
Wysokość robocza	650 mm + 100 mm regulacji
Wymiary standardowego layoutu	ok. 3250 × 2070 × 1650 mm
Masa maszyny	780 kg
Maksymalny poziom hałasu	≤75 dB
Magazyn zmotoryzowany	opcjonalnie do 1700 mm
Wersja nierdzewna	dostępna
Zatrzymanie awaryjne	tak

Zastosowanie Speed Former 50 SB SERVO

Automatyczna formierka do składania kartonów Speed Former 50 SB SERVO może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• magazynach,
• centrach dystrybucyjnych,
• działach wysyłkowych,
• liniach kompletacji,
• procesach wykorzystujących kilka powtarzających się formatów kartonów.

Ponieważ wersja SERVO przechowuje do 30 ustawień, szczególnie dobrze odpowiada procesom, w których regularnie zmienia się wielkość stosowanego opakowania.

Gdzie sprawdzi się automatyczna formierka Speed Former 50 SB SERVO?

Automatyczna formierka do składania kartonów Speed Former 50 SB SERVO sprawdzi się przede wszystkim tam, gdzie trzeba regularnie przygotowywać kartony do napełniania, a jednocześnie proces wykorzystuje kilka różnych formatów opakowań.

Najpierw głowica przyssawkowa pobiera płaski karton z magazynu. Następnie maszyna automatycznie go otwiera, formuje, składa cztery dolne klapy i zakleja dno. Dzięki temu gotowe opakowanie może bezpośrednio trafić do kolejnego etapu pakowania.

Co więcej, 4 serwonapędy, 30 pamięci formatów i panel dotykowy 7,2″ upraszczają przechodzenie pomiędzy powtarzalnymi rozmiarami kartonów. Jednocześnie wydajność do 12 kartonów/min, magazyn około 80–90 sztuk oraz zakres formatów do 530 × 400 × 400 mm pozwalają wykorzystać Speed Former 50 SB SERVO jako zautomatyzowany początek linii pakującej.
