Automatyczna zaklejarka do kartonów Matic Tape 50CF-SS

Opis

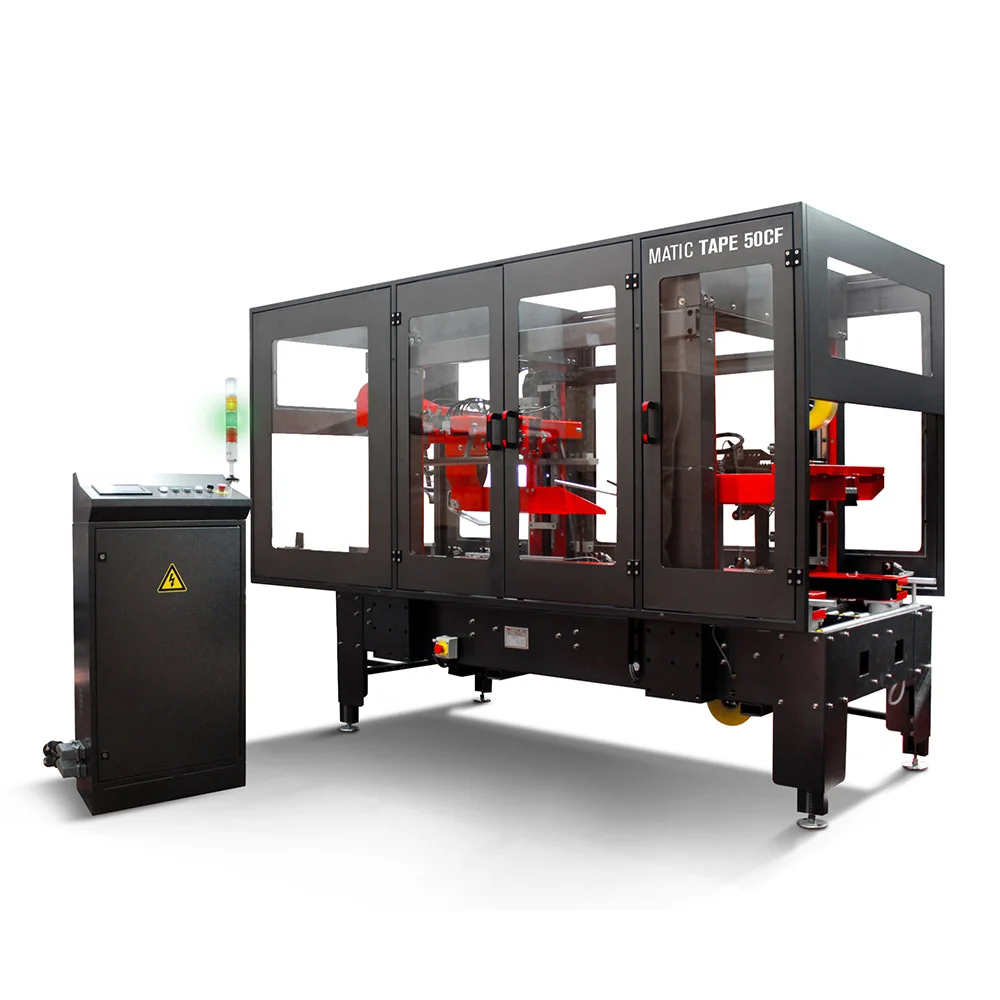

Automatyczna zaklejarka do kartonów Matic Tape 50CF-SS

Automatyczna zaklejarka do kartonów Matic Tape 50CF-SS to samodopasowująca się maszyna ze stali nierdzewnej przeznaczona do całkowicie automatycznych linii pakujących. Urządzenie automatycznie dostosowuje się do wymiarów kolejnego kartonu, zamyka cztery górne klapy oraz zakleja górną i dolną część opakowania taśmą samoprzylepną.

Model może pracować z kartonami o zmieniających się wymiarach bez ręcznego przezbrajania maszyny pomiędzy kolejnymi formatami. Pneumatyczne mechanizmy dopasowują elementy robocze do kartonu, a cztery dolne pasy boczne prowadzą opakowanie przez cały proces.

Matic Tape 50CF-SS obsługuje kartony typu amerykańskiego od 250 × 180 × 150 mm do 550 × 450 × 450 mm i o masie do 30 kg. Prędkość transportu wynosi 19 m/min, a maksymalna wydajność sięga 6–8 kartonów na minutę.

Sterowanie realizuje system PLC Siemens, a operator korzysta z kolorowego panelu dotykowego 7,2″. Konstrukcja ze stali nierdzewnej odróżnia wariant 50CF-SS od standardowej Matic Tape 50CF.

Jak działa Matic Tape 50CF-SS?

Napełniony karton trafia do maszyny z wcześniejszego etapu automatycznej linii.

Następnie Matic Tape 50CF-SS:

• przyjmuje karton na sekcji wejściowej,
• automatycznie dostosowuje się do jego wymiarów,
• centruje i stabilizuje opakowanie,
• prowadzi karton za pomocą czterech dolnych pasów bocznych,
• zamyka pneumatycznie cztery górne klapy,
• nakłada taśmę na górną część kartonu,
• jednocześnie zakleja jego spód,
• automatycznie odcina taśmę,
• przekazuje gotowy karton na przenośnik wyjściowy.

Jeżeli następne opakowanie ma inne wymiary, maszyna ponownie automatycznie dostosowuje swoje ustawienie.

Automatyczne samodopasowanie do formatu kartonu

Jedną z najważniejszych cech Matic Tape 50CF-SS jest automatyczna regulacja do zmiennych formatów.

Maszyna nie wymaga ręcznego ustawiania szerokości i wysokości przed każdym nowym rozmiarem kartonu.

System automatycznie reaguje na wymiary kolejnego opakowania i ustawia elementy robocze w odpowiedniej pozycji.

Rozwiązanie dobrze sprawdza się tam, gdzie:

• kolejne kartony mają różne rozmiary,
• format opakowania zależy od pakowanego produktu,
• linia obsługuje wiele wariantów asortymentu,
• kartony nie są grupowane w długie serie jednego formatu,
• ręczne przezbrojenia ograniczałyby wydajność procesu.

Konstrukcja ze stali nierdzewnej

Wersja Matic Tape 50CF-SS wykorzystuje konstrukcję ze stali nierdzewnej.

Wariant zachowuje podstawowy sposób działania standardowej Matic Tape 50CF:

• automatyczne samodopasowanie,
• automatyczne zamykanie czterech klap,
• cztery dolne pasy boczne,
• cztery silniki transportowe,
• zaklejanie góry i dołu,
• pneumatyczne napędy,
• sterowanie PLC Siemens,
• pracę bez stałego operatora.

Różnicę stanowi materiał wykonania konstrukcji.

Praca bez stałego operatora

Matic Tape 50CF-SS została zaprojektowana do pracy w całkowicie automatycznej linii pakującej.

Podczas normalnego cyklu maszyna nie wymaga stałej obsługi operatora.

Może automatycznie:

• przyjmować kolejne kartony,
• dostosowywać się do ich wymiarów,
• prowadzić opakowania,
• zamykać klapy,
• zaklejać górę i dół,
• przekazywać kartony dalej.

Operator odpowiada przede wszystkim za nadzór, uzupełnianie materiałów eksploatacyjnych oraz czynności techniczne i konserwacyjne.

Automatyczne zamykanie czterech górnych klap

Matic Tape 50CF-SS posiada pneumatyczny system zamykania czterech górnych klap.

Po ustawieniu kartonu mechanizm automatycznie składa:

• przednią klapę,
• tylną klapę,
• pierwszą klapę boczną,
• drugą klapę boczną.

Karton trafia następnie do głowicy zaklejającej.

Operator nie musi ręcznie przygotowywać górnej części opakowania przed aplikacją taśmy.

Zaklejanie góry i dołu podczas jednego przejścia

Maszyna wykorzystuje górną i dolną głowicę zaklejającą.

Podczas jednego cyklu:

górna głowica zakleja górne klapy kartonu

a:

dolna głowica zakleja jego spód.

Pozwala to przygotować zamknięte opakowanie bez obracania kartonu i wykonywania drugiego przejazdu.

Cztery dolne pasy boczne

Transport kartonu realizują:

cztery dolne pasy boczne.

Pasy znajdują się po bokach dolnej części kartonu i stabilnie prowadzą opakowanie przez kolejne sekcje maszyny.

System pomaga:

• utrzymywać karton w osi,
• stabilizować opakowanie podczas zamykania klap,
• prawidłowo ustawić karton względem głowic,
• zachować równomierny transport,
• obsługiwać kartony o zmieniających się wymiarach.

Cztery silniki transportowe

Układ transportowy wykorzystuje:

cztery silniki.

Każdy odpowiada za pracę systemu pasów prowadzących karton.

Rozbudowany układ napędowy zapewnia stabilny transport podczas automatycznego dopasowania i zamykania klap.

Prędkość transportu 19 m/min

Prędkość przesuwu kartonów wynosi:

19 m/min.

Po przejęciu opakowania pasy prowadzą je przez wszystkie etapy procesu z ustaloną prędkością.

Parametr należy uwzględnić podczas synchronizacji Matic Tape 50CF-SS z pozostałymi urządzeniami automatycznej linii.

Wydajność do 6–8 kartonów na minutę

Maksymalna wydajność maszyny wynosi:

do 6–8 kartonów/min.

Rzeczywiste tempo procesu zależy między innymi od:

• wymiarów kartonów,
• różnic pomiędzy kolejnymi formatami,
• odstępów pomiędzy opakowaniami,
• szybkości urządzeń poprzedzających,
• sposobu odbierania kartonów za zaklejarką.

W automatycznej linii wydajność całego procesu zależy od prawidłowego zsynchronizowania poszczególnych urządzeń.

Minimalny karton 250 × 180 × 150 mm

Najmniejszy obsługiwany format wynosi:

250 mm długości × 180 mm szerokości × 150 mm wysokości.

System automatycznego dopasowania pracuje z kartonami mieszczącymi się w określonym zakresie roboczym.

Maksymalny karton 550 × 450 × 450 mm

Największy obsługiwany format wynosi:

550 mm długości × 450 mm szerokości × 450 mm wysokości.

Pełny zakres roboczy wynosi więc:

250 × 180 × 150 mm – 550 × 450 × 450 mm.

Maksymalna masa kartonu 30 kg

Matic Tape 50CF-SS obsługuje kartony o masie do:

30 kg.

Parametr należy uwzględnić przy projektowaniu linii dla produktów o większej masie.

Zachowanie dopuszczalnego obciążenia ma znaczenie dla prawidłowej pracy systemu transportowego i mechanizmów automatycznych.

Kartony typu amerykańskiego

Maszyna przeznaczona jest do standardowych kartonów klapowych typu amerykańskiego.

Opakowania tego rodzaju są powszechnie wykorzystywane w:

• produkcji,
• logistyce,
• magazynowaniu,
• centrach dystrybucyjnych,
• e-commerce,
• konfekcjonowaniu.

Matic Tape 50CF-SS automatycznie zamyka ich cztery górne klapy przed aplikacją taśmy.

Pneumatyczny system działania

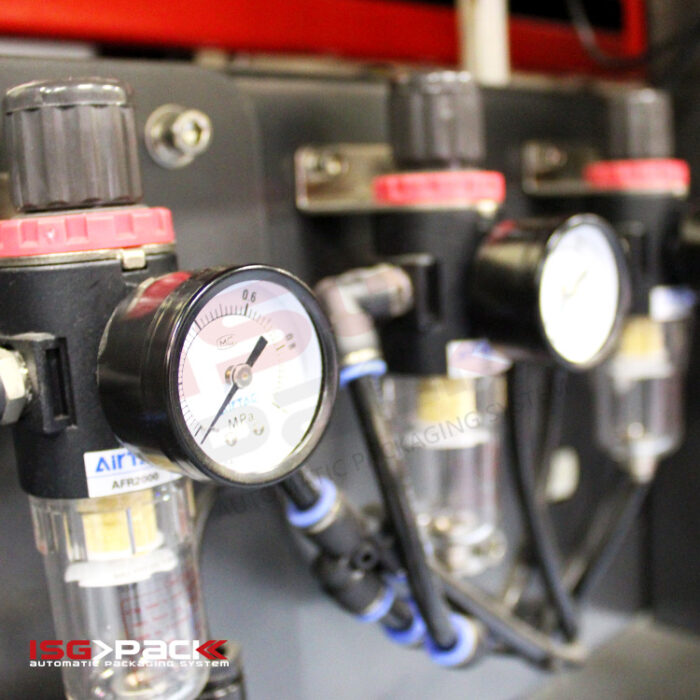

Mechanizmy automatycznego ustawiania i zamykania klap wykorzystują napędy pneumatyczne.

Wymagane ciśnienie wynosi:

6 bar.

Maszyna wymaga więc zarówno odpowiedniego zasilania elektrycznego, jak i przyłącza sprężonego powietrza.

Zużycie powietrza 5–6 Nl/min

Zużycie sprężonego powietrza wynosi:

5–6 Nl/min.

Parametr należy uwzględnić przy projektowaniu instalacji pneumatycznej dla linii.

Sterowanie PLC Siemens

Pracą Matic Tape 50CF-SS zarządza:

PLC Siemens.

System elektroniczny koordynuje działanie:

• napędów transportowych,
• układu pneumatycznego,
• mechanizmu zamykania klap,
• automatycznego dopasowania,
• cyklu zaklejania.

Sterowanie PLC ułatwia wykorzystanie maszyny jako elementu rozbudowanego systemu automatycznego.

Kolorowy ekran dotykowy 7,2″

Maszyna posiada:

kolorowy panel dotykowy 7,2″.

Ekran zapewnia operatorowi dostęp do funkcji związanych ze sterowaniem i obsługą maszyny.

Panel współpracuje z systemem PLC Siemens.

Taśmy Kraft, PP i PVC

Matic Tape 50CF-SS współpracuje z taśmami samoprzylepnymi:

• Kraft,
• polipropylenowymi PP,
• PVC.

Pozwala to dobrać materiał odpowiednio do rodzaju kartonu i wymagań procesu logistycznego.

Głowice zaklejające 50–75 mm

Standardowe głowice obsługują taśmy o szerokości:

50 mm lub 75 mm.

Głowice odpowiadają za:

• rozwijanie taśmy,
• prowadzenie materiału,
• aplikację na powierzchnię kartonu,
• dociskanie,
• odcinanie po wykonaniu zaklejenia.

Rolki taśmy do 990 m

Dla taśm o szerokości 50 oraz 75 mm można stosować rolki o długości do:

990 m.

Duży nawój ogranicza częstotliwość wymiany materiału podczas automatycznej pracy.

Przenośnik wejściowy

Matic Tape 50CF-SS posiada sekcję transportową na wejściu.

Pozwala ona płynnie przekazywać kartony z wcześniejszego etapu linii do strefy automatycznego dopasowania.

Maszyna może dzięki temu pracować jako element ciągłego procesu.

Przenośnik wyjściowy

Po zamknięciu i zaklejeniu karton trafia na przenośnik wyjściowy.

Może zostać następnie przekazany do:

• kontroli,
• etykietowania,
• sortowania,
• dalszego transportu,
• paletyzacji.

Opcjonalne centrowanie i taktowanie kartonów

Standardową sekcję wejściową można uzupełnić rozwiązaniem służącym do automatycznego centrowania i taktowania kartonów.

System pomaga:

• prawidłowo ustawiać opakowania,
• zachować wymagane odstępy,
• kontrolować podawanie kolejnych kartonów,
• synchronizować ich przepływ z cyklem maszyny.

Opcja może być szczególnie przydatna w rozbudowanych automatycznych liniach.

Wysokość robocza 640–750 mm

Wysokość powierzchni roboczej wynosi:

640–750 mm.

Pozwala to dopasować urządzenie do wysokości przenośników i innych elementów linii pakującej.

Zasilanie 380 V 3 Ph

Matic Tape 50CF-SS wymaga zasilania:

380 V, 3 fazy, 50/60 Hz.

Moc zainstalowana wynosi:

1,20 kW.

Parametry należy uwzględnić podczas przygotowywania instalacji elektrycznej dla urządzenia.

Poziom hałasu do 75 dB

Maksymalny deklarowany poziom hałasu wynosi:

≤ 75 dB.

Wartość należy uwzględnić podczas organizowania stanowiska produkcyjnego.

Wyłącznik awaryjny

Maszyna posiada awaryjny przycisk zatrzymania zgodny z wymaganiami CE.

Pozwala natychmiast zatrzymać urządzenie w sytuacji wymagającej przerwania automatycznego cyklu.

Specyfikacja techniczna Matic Tape 50CF-SS

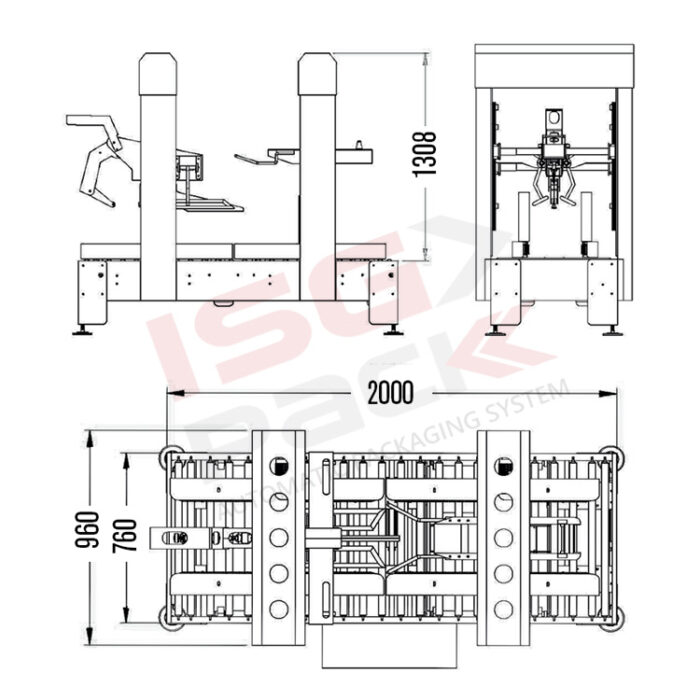

Wymiary Matic Tape 50CF-SS

Wymiary maszyny wynoszą:

2650 × 1370 × 1948–2058 mm.

Przy przygotowywaniu miejsca instalacji należy pozostawić dodatkową przestrzeń na:

• połączenie z przenośnikami,
• obsługę panelu sterowania,
• wymianę taśmy,
• czynności konserwacyjne,
• dostęp serwisowy.

Masa netto 820 kg

Masa netto urządzenia wynosi:

820 kg.

Wartość należy uwzględnić podczas transportu, ustawiania i przygotowywania miejsca montażu.

Matic Tape 50CF-SS a Matic Tape 50CF

Oba warianty wykorzystują ten sam sposób działania i podstawowe parametry procesu.

Najważniejszą różnicę stanowi konstrukcja ze stali nierdzewnej w wersji 50CF-SS.

Matic Tape 50CF-SS a AUTO TAPE 50CF-SS

Oba modele mogą pracować bez operatora i automatycznie zamykają cztery górne klapy, ale różnią się sposobem obsługi formatów.

AUTO TAPE 50CF-SS pracuje z:

formatem ustawionym ręcznie dla danej serii.

Matic Tape 50CF-SS:

automatycznie dostosowuje się do kolejnych kartonów o różnych wymiarach.

Matic Tape 50CF-SS lepiej odpowiada więc liniom, w których wielkość opakowania często zmienia się pomiędzy kolejnymi cyklami.

Automatyczna zaklejarka do kartonów o różnych formatach

Matic Tape 50CF-SS łączy automatyczne samodopasowanie z automatycznym zamykaniem klap.

Maszyna wykonuje kolejno:

• dopasowanie do wymiarów kartonu,
• stabilizację i transport,
• zamknięcie czterech klap,
• zaklejenie góry,
• zaklejenie spodu,
• przekazanie opakowania na wyjście.

Pozwala to ograniczyć ręczne operacje nawet wtedy, gdy format kartonu zmienia się w trakcie procesu.

Zastosowanie Matic Tape 50CF-SS

Automatyczna zaklejarka do kartonów Matic Tape 50CF-SS może znaleźć zastosowanie w:

• automatycznych liniach pakujących,
• centrach logistycznych,
• zakładach produkcyjnych,
• magazynach wysyłkowych,
• centrach dystrybucyjnych,
• e-commerce,
• centrach konfekcjonowania,
• procesach wykorzystujących kartony o zmiennym formacie,
• instalacjach wymagających konstrukcji ze stali nierdzewnej.

Gdzie sprawdzi się automatyczna zaklejarka do kartonów Matic Tape 50CF-SS?

Automatyczna zaklejarka do kartonów Matic Tape 50CF-SS sprawdzi się przede wszystkim w liniach, w których kolejne kartony mogą mieć różne wymiary i wymagają automatycznego zamknięcia czterech górnych klap oraz zaklejenia bez udziału operatora.

Maszyna samoczynnie dostosowuje się do formatów od 250 × 180 × 150 mm do 550 × 450 × 450 mm. Cztery dolne pasy boczne prowadzą karton z prędkością 19 m/min, a system zamykania i dwie głowice wykonują pełny proces przygotowania opakowania.

Wydajność do 6–8 kartonów na minutę, maksymalna masa opakowania 30 kg, sterowanie PLC Siemens oraz konstrukcja ze stali nierdzewnej pozwalają wykorzystać Matic Tape 50CF-SS w zaawansowanych, zautomatyzowanych procesach pakowania.
