Bandownica automatyczna Speed Strap 505P-509P-512P

Opis

Bandownica automatyczna Speed Strap 505P-509P-512P

Bandownica automatyczna Speed Strap 505P-509P-512P to szybka maszyna ramowa przeznaczona do spinania kartonów, paczek, arkuszy, wiązek oraz innych produktów taśmą polipropylenową PP. Ponadto wersja P została wyposażona w podwójną prasę pneumatyczną, która stabilizuje produkt przed wykonaniem opasania.

Maszyna automatycznie prowadzi taśmę przez ramę, otacza nią produkt, napina materiał do ustawionej wartości, wykonuje zgrzew, a następnie odcina taśmę. Dzięki temu operator nie musi ręcznie prowadzić materiału wokół opakowania ani korzystać z dodatkowych narzędzi.

Maksymalna prędkość pracy wynosi 65 cykli na minutę, natomiast siłę naciągu można cyfrowo regulować w zakresie 0–45 kg. Jednocześnie pneumatyczny docisk pomaga utrzymać produkt we właściwym położeniu podczas całego procesu.

Seria obejmuje trzy warianty:

• Speed Strap 505P – taśma PP 5 mm,
• Speed Strap 509P – taśma PP 9 mm,
• Speed Strap 512P – taśma PP 12 mm.

Co ważne, prasę pneumatyczną można włączać i wyłączać z poziomu kolorowego ekranu dotykowego. W rezultacie ta sama maszyna może pracować zarówno z produktami wymagającymi dodatkowego docisku, jak i z opakowaniami, przy których stabilizacja pneumatyczna nie jest potrzebna.

Dla ramy 650 × 500 mm maksymalne wymiary produktu wynoszą 600 × 450 mm. Z kolei maksymalna masa produktu to 25 kg.

Jak działa Speed Strap 505P-509P-512P?

Operator ustawia produkt na stole roboczym w odpowiednim miejscu względem ramy. Następnie uruchamia cykl, po czym maszyna automatycznie rozpoczyna proces bandowania.

Kolejne etapy wyglądają następująco:

• najpierw prasa pneumatyczna stabilizuje produkt,
• następnie taśma automatycznie przechodzi przez prowadnicę w ramie,
• materiał otacza paczkę,
• później układ cofa i napina taśmę,
• po osiągnięciu ustawionej siły maszyna wykonuje zgrzew,
• następnie automatycznie odcina materiał,
• na końcu przygotowuje układ do kolejnego cyklu.

Dzięki temu operator odpowiada przede wszystkim za ustawienie produktu i rozpoczęcie procesu. Natomiast prowadzenie, napinanie, zgrzewanie oraz odcinanie taśmy odbywa się automatycznie.

Podwójna prasa pneumatyczna

Najważniejszym elementem odróżniającym Speed Strap 505P-509P-512P od standardowej serii Speed Strap jest:

podwójna prasa pneumatyczna.

Prasa stabilizuje produkt przed wykonaniem opasania. Ponadto pomaga ograniczyć przemieszczanie się poszczególnych elementów podczas naprężania taśmy.

Rozwiązanie sprawdza się szczególnie przy materiałach podatnych na ściskanie. Dlatego model P może być wykorzystywany między innymi do bandowania:

• tektury falistej,
• arkuszy papieru,
• arkuszy tworzyw sztucznych,
• pakietów materiałów,
• worków,
• tekstyliów,
• wiązek produktów,
• zestawów wymagających wstępnej stabilizacji.

W praktyce docisk pozwala najpierw uformować bardziej zwarty pakiet, a dopiero później wykonać opasanie. Tym samym taśma zostaje założona na produkt, który jest już odpowiednio ustabilizowany.

Możliwość włączenia i wyłączenia docisku

Prasa pneumatyczna nie musi pracować podczas każdego cyklu. Co więcej, operator może włączyć lub wyłączyć funkcję docisku bezpośrednio z poziomu panelu dotykowego.

Jeżeli produkt wymaga stabilizacji, prasa działa przed wykonaniem opasania. Natomiast przy zwykłych kartonach lub stabilnych paczkach można wyłączyć tę funkcję.

Dzięki temu jedna maszyna może obsługiwać bardziej zróżnicowane procesy pakowania.

Automatyczne prowadzenie taśmy

Speed Strap 505P-509P-512P posiada zamkniętą ramę, przez którą maszyna automatycznie prowadzi taśmę PP.

Po rozpoczęciu cyklu materiał:

• opuszcza zespół spinający,
• przechodzi przez prowadnicę,
• otacza produkt,
• wraca do głowicy,
• zostaje cofnięty,
• następnie zostaje naprężony.

W efekcie operator nie musi ręcznie przekładać taśmy wokół całej paczki. Dlatego proces jest znacznie bardziej powtarzalny niż w przypadku półautomatycznej bandownicy.

Do 65 cykli na minutę

Maksymalna prędkość pracy wynosi:

65 cykli/min.

Jeden cykl obejmuje prowadzenie taśmy, jej naprężenie, wykonanie zgrzewu oraz odcięcie materiału. Jednocześnie należy pamiętać, że wydajność całego stanowiska zależy również od pracy operatora.

Wpływ mają między innymi:

• czas potrzebny na ustawienie produktu,
• wielkość paczki,
• liczba opasań na jednym produkcie,
• sposób podawania kolejnych produktów,
• czas pracy pneumatycznego docisku.

Mimo to wysoka prędkość zespołu spinającego pozwala wykorzystać maszynę przy średnich i dużych wolumenach pracy.

Speed Strap 505P – taśma PP 5 mm

Wariant Speed Strap 505P wykorzystuje taśmę polipropylenową o szerokości:

5 mm.

Jest to najwęższa taśma dostępna w tej serii. Dlatego model 505P należy wybrać wtedy, gdy proces pakowania został przygotowany właśnie dla materiału o szerokości 5 mm.

Speed Strap 509P – taśma PP 9 mm

Model Speed Strap 509P współpracuje z taśmą:

PP 9 mm.

Z kolei ten wariant stanowi rozwiązanie pośrednie pomiędzy wersją 505P a 512P.

Speed Strap 512P – taśma PP 12 mm

Model Speed Strap 512P przeznaczony jest do taśmy:

PP 12 mm.

W związku z tym wybór pomiędzy 505P, 509P i 512P powinien uwzględniać przede wszystkim szerokość materiału przewidzianego dla konkretnego procesu.

Grubość taśmy 0,45–0,65 mm

Wszystkie trzy warianty współpracują z taśmą PP o grubości:

0,45–0,65 mm.

Dlatego przy zamawianiu materiału eksploatacyjnego trzeba zwrócić uwagę zarówno na jego szerokość, jak i grubość.

Parametry rolki taśmy

Speed Strap 505P-509P-512P współpracuje z rolkami o następujących parametrach:

• materiał: PP – polipropylen,
• szerokość taśmy: 5 / 9 / 12 mm,
• grubość: 0,45–0,65 mm,
• średnica wewnętrzna rolki: 200 mm,
• średnica zewnętrzna rolki: 400–450 mm.

W rezultacie podczas zakupu taśmy należy dobrać rolkę zgodną z konkretną wersją maszyny.

Cyfrowy naciąg 0–45 kg

Siłę naprężenia można regulować w zakresie:

0–45 kg.

Dzięki temu maszyna może pracować zarówno z produktami wymagającymi delikatnego opasania, jak i z bardziej stabilnymi paczkami.

Przy produktach podatnych na odkształcenia można zastosować niższy naciąg. Natomiast przy sztywniejszych opakowaniach operator może zwiększyć siłę spinania.

Cyfrowa regulacja parametrów

Naciąg ustawia się cyfrowo z poziomu sterowania maszyny. W związku z tym nie trzeba wykonywać mechanicznej regulacji przy każdej zmianie produktu.

Operator wybiera wymagany parametr, a maszyna stosuje go podczas kolejnych cykli. Dzięki temu łatwiej zachować powtarzalne warunki spinania.

Automatyczne zgrzewanie taśmy

Po osiągnięciu ustawionej siły naciągu maszyna automatycznie wykonuje zgrzew.

Końce taśmy zostają połączone bez używania dodatkowych metalowych zapinek. Następnie wbudowany układ odcina materiał.

Tym samym jeden cykl obejmuje wszystkie najważniejsze operacje potrzebne do wykonania gotowego opasania.

Regulowany czas chłodzenia COOL TIME

Speed Strap umożliwia ustawienie parametru:

COOL TIME – czasu chłodzenia zgrzewu.

Po wykonaniu połączenia taśma pozostaje przez określony czas ustabilizowana. Dzięki temu można dostosować przebieg końcowej fazy cyklu do wykorzystywanego materiału.

Bezszczotkowe silniki 24 V DC

Speed Strap 505P-509P-512P wykorzystuje:

bezszczotkowe silniki 24 V DC.

Oddzielne napędy odpowiadają za poszczególne funkcje maszyny. Ponadto konstrukcja została opracowana tak, aby ograniczyć liczbę tradycyjnych elementów mechanicznych.

W efekcie układ roboczy jest oparty na nowoczesnych napędach przeznaczonych do szybkiego, powtarzalnego cyklu bandowania.

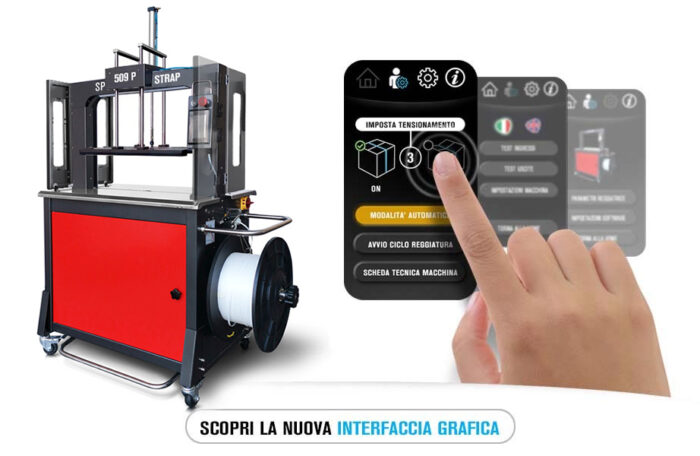

Kolorowy ekran dotykowy

Maszyna posiada:

kolorowy panel dotykowy.

Operator może z jego poziomu zarządzać najważniejszymi funkcjami urządzenia. Co więcej, z ekranu można również włączyć lub wyłączyć pneumatyczną prasę.

Panel umożliwia między innymi:

• kontrolę parametrów pracy,
• ustawienie naciągu,
• obsługę funkcji prasy,
• zarządzanie podstawowymi ustawieniami cyklu.

Dzięki temu zmiana konfiguracji może odbywać się bez mechanicznej ingerencji w maszynę.

Panel obracany o 180°

Ekran operatorski można obrócić o:

180°.

Dzięki temu urządzenie może być obsługiwane z obu stron. Ma to znaczenie szczególnie wtedy, gdy ustawienie maszyny wynika z istniejącego układu hali lub stanowiska pakowania.

Optyczny czujnik na stole

Speed Strap posiada czujnik optyczny umieszczony na powierzchni roboczej.

Czujnik może współpracować z automatycznym trybem bandowania. W rezultacie maszyna może wykrywać produkt i odpowiednio realizować cykl zgodnie z ustawionym sposobem pracy.

Pedał listwowy

Cykl można uruchamiać również za pomocą:

pedału listwowego.

Operator może trzymać produkt obiema rękami, a następnie rozpocząć proces stopą. Dzięki temu łatwiej ustawić paczkę dokładnie w miejscu planowanego opasania.

Maksymalny produkt 600 × 450 mm

Przy ramie:

650 × 500 mm

maksymalny produkt może mieć:

600 × 450 mm.

Pomiędzy produktem a prowadnicą musi pozostać odpowiedni odstęp. Dlatego maksymalny format paczki jest mniejszy niż wewnętrzne wymiary samej ramy.

Maksymalna masa produktu 25 kg

Maksymalna masa produktu wynosi:

25 kg.

Parametr dotyczy opakowania umieszczanego na powierzchni roboczej. W związku z tym przy cięższych paczkach trzeba rozważyć inne rozwiązanie lub odpowiednio zaprojektowane stanowisko.

Różne rozmiary ram

Speed Strap 505P-509P-512P może zostać skonfigurowana z różnymi wymiarami ramy.

Dzięki temu maszynę można dostosować do produktów większych niż te obsługiwane przez podstawowy łuk 650 × 500 mm.

Przed wyborem konfiguracji należy więc określić:

• maksymalną szerokość produktu,
• maksymalną wysokość produktu,
• wymaganą przestrzeń wokół opakowania,
• sposób ustawiania paczki na stanowisku.

Automatyczne ładowanie taśmy

Maszyna posiada funkcję:

automatycznego ładowania taśmy.

Po założeniu nowej rolki system wspomaga wprowadzenie materiału do prowadnicy. Dzięki temu operator nie musi ręcznie przeciągać taśmy przez cały tor maszyny.

System re-feed

Speed Strap posiada również funkcję:

re-feed – ponownego podawania taśmy.

Jeżeli materiał wymaga ponownego wprowadzenia do prowadnicy, maszyna może wykonać ten etap automatycznie. W rezultacie ogranicza się konieczność ręcznej ingerencji w układ.

Automatyczny wyrzut końcówki rolki

Po zużyciu rolki system może automatycznie usunąć końcowy fragment taśmy.

Następnie operator może założyć nowy materiał i ponownie uruchomić system ładowania.

Loop ejection

Maszyna posiada również funkcję:

loop ejection.

Jeżeli podczas niewłaściwego uruchomienia cyklu powstanie nieprawidłowa pętla, system pomaga ją usunąć. Dzięki temu urządzenie można szybciej przygotować do następnego poprawnego cyklu.

System easyfast®

Speed Strap wykorzystuje system:

easyfast®

umożliwiający demontaż prowadnicy taśmy bez używania narzędzi.

Dlatego operator lub serwis może łatwiej uzyskać dostęp do układu podczas:

• czyszczenia,
• kontroli toru taśmy,
• usuwania fragmentów materiału,
• podstawowych czynności konserwacyjnych.

Blat ze stali nierdzewnej

Powierzchnia robocza została wykonana ze stali nierdzewnej.

Produkt ustawia się na niej przed wykonaniem opasania. Ponadto gładka powierzchnia ułatwia przesuwanie paczek podczas ustawiania kolejnego miejsca bandowania.

Regulowana wysokość blatu

Wysokość powierzchni roboczej można regulować.

Dzięki temu stanowisko można lepiej dopasować do operatora oraz pozostałych elementów strefy pakowania.

Regulacja ma znaczenie zwłaszcza wtedy, gdy maszyna współpracuje ze stołami, przenośnikami lub innymi urządzeniami.

Pneumatyka 6 bar

Podwójna prasa wymaga sprężonego powietrza o ciśnieniu:

6 bar.

Oznacza to, że Speed Strap 505P-509P-512P potrzebuje zarówno zasilania elektrycznego, jak i przyłącza pneumatycznego.

Zasilanie 220 V

Parametry elektryczne maszyny wynoszą:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana:

1 kW.

Dlatego przed instalacją należy przygotować właściwe przyłącze elektryczne oraz pneumatyczne.

Wymiary maszyny

Wymiary podstawowej konfiguracji wynoszą:

1240 × 630 × 1460 mm.

Jednocześnie przy zamawianiu większej ramy trzeba uwzględnić rzeczywisty gabaryt wybranej konfiguracji podczas planowania miejsca instalacji.

Magnetyczne czujniki bezpieczeństwa

Maszyna wykorzystuje magnetyczne czujniki bezpieczeństwa.

Kontrolują one wybrane elementy ochronne urządzenia. W rezultacie system może reagować na nieprawidłowe położenie zabezpieczeń.

Emergency Stop

Speed Strap została wyposażona w:

przycisk zatrzymania awaryjnego.

W razie potrzeby operator może natychmiast przerwać pracę maszyny. Tym samym urządzenie zapewnia możliwość szybkiego zatrzymania cyklu w sytuacji awaryjnej.

Cztery koła transportowe

Maszyna posiada:

cztery koła obrotowe, z czego dwa są wyposażone w hamulce.

Dzięki temu urządzenie można przemieścić w obrębie hali, a następnie stabilnie zablokować w wybranym miejscu.

Specyfikacja techniczna Speed Strap 505P-509P-512P

Parametr	Speed Strap 505P	Speed Strap 509P	Speed Strap 512P
Typ urządzenia	automatyczna bandownica ramowa	automatyczna bandownica ramowa	automatyczna bandownica ramowa
Prasa pneumatyczna	podwójna	podwójna	podwójna
Włączanie/wyłączanie prasy z panelu	tak	tak	tak
Materiał taśmy	PP	PP	PP
Szerokość taśmy	5 mm	9 mm	12 mm
Grubość taśmy	0,45–0,65 mm	0,45–0,65 mm	0,45–0,65 mm
Prędkość spinania	65 cykli/min	65 cykli/min	65 cykli/min
Zakres naciągu	0–45 kg	0–45 kg	0–45 kg
Regulacja naciągu	cyfrowa	cyfrowa	cyfrowa
Rama odniesienia	650 × 500 mm	650 × 500 mm	650 × 500 mm
Maks. produkt	600 × 450 mm	600 × 450 mm	600 × 450 mm
Maksymalna masa produktu	25 kg	25 kg	25 kg
Ciśnienie powietrza	6 bar	6 bar	6 bar
Panel sterowania	kolorowy ekran dotykowy	kolorowy ekran dotykowy	kolorowy ekran dotykowy
Obrót panelu	180°	180°	180°
Czujnik optyczny	tak	tak	tak
Napęd	silniki brushless 24 V DC	silniki brushless 24 V DC	silniki brushless 24 V DC
Automatyczne ładowanie taśmy	tak	tak	tak
System re-feed	tak	tak	tak
Loop ejection	tak	tak	tak
Automatyczny wyrzut końcówki rolki	tak	tak	tak
Regulacja COOL TIME	tak	tak	tak
System easyfast®	tak	tak	tak
Pedał listwowy	tak	tak	tak
Blat roboczy	stal nierdzewna	stal nierdzewna	stal nierdzewna
Regulacja wysokości blatu	tak	tak	tak
Czujniki bezpieczeństwa	magnetyczne	magnetyczne	magnetyczne
Emergency Stop	tak	tak	tak
Koła	4, w tym 2 z hamulcem	4, w tym 2 z hamulcem	4, w tym 2 z hamulcem
Średnica wewnętrzna rolki	200 mm	200 mm	200 mm
Średnica zewnętrzna rolki	400–450 mm	400–450 mm	400–450 mm
Zasilanie	220 V, 1 faza	220 V, 1 faza	220 V, 1 faza
Częstotliwość	50/60 Hz	50/60 Hz	50/60 Hz
Moc zainstalowana	1 kW	1 kW	1 kW
Wymiary L × W × H	1240 × 630 × 1460 mm	1240 × 630 × 1460 mm	1240 × 630 × 1460 mm

Speed Strap 505P-509P-512P a Speed Strap 505-509-512

Obie serie zapewniają:

• do 65 cykli/min,
• naciąg 0–45 kg,
• trzy warianty taśmy PP,
• automatyczne prowadzenie taśmy,
• zgrzewanie,
• odcinanie,
• silniki bezszczotkowe 24 V DC,
• ekran dotykowy.

Jednak najważniejszą różnicą pozostaje podwójny pneumatyczny docisk w wersji P.

Standardowa Speed Strap wykonuje opasanie bez prasowania produktu. Natomiast Speed Strap 505P-509P-512P może najpierw ustabilizować pakiet, a dopiero później wykonać właściwe bandowanie.

Dlatego wersja P jest szczególnie przydatna przy materiałach, które mogą się przesuwać albo wymagają wstępnego dociśnięcia.

Speed Strap P a bandownica półautomatyczna

W bandownicy półautomatycznej operator musi sam poprowadzić taśmę wokół produktu.

Z kolei Speed Strap wykonuje tę operację automatycznie.

Operator:

1. ustawia produkt,
2. uruchamia cykl,
3. prasa pneumatyczna stabilizuje pakiet,
4. taśma automatycznie obiega produkt,
5. maszyna ją napina,
6. wykonuje zgrzew,
7. odcina materiał.

W efekcie liczba ręcznych operacji zostaje znacząco ograniczona.

Gdzie stosować pneumatyczny docisk?

Pneumatyczna prasa sprawdza się przede wszystkim przy produktach, które:

• mogą przesunąć się podczas spinania,
• wymagają kompresji,
• składają się z wielu warstw,
• są podatne na rozprężanie,
• powinny zachować zwartą formę przed opasaniem.

Dlatego wersja P może być szczególnie przydatna przy arkuszach, tekturze, tekstyliach i pakietach kilku elementów.

Zastosowanie Speed Strap 505P-509P-512P

Bandownica automatyczna Speed Strap 505P-509P-512P może znaleźć zastosowanie między innymi w:

• drukarniach,
• zakładach produkcyjnych,
• magazynach,
• centrach logistycznych,
• centrach dystrybucyjnych,
• sortowniach,
• działach wysyłkowych,
• zakładach przetwarzających tekturę,
• procesach pakowania arkuszy,
• pakowaniu tekstyliów,
• procesach wymagających stabilizacji produktu.

Ponadto wysoka prędkość pozwala wykorzystywać maszynę w procesach o średnim i dużym wolumenie.

Gdzie sprawdzi się bandownica automatyczna Speed Strap 505P-509P-512P?

Bandownica automatyczna Speed Strap 505P-509P-512P sprawdzi się przede wszystkim tam, gdzie oprócz szybkiego automatycznego prowadzenia taśmy potrzebna jest dodatkowa stabilizacja produktu.

Najpierw podwójna prasa pneumatyczna dociska pakiet. Następnie maszyna automatycznie prowadzi taśmę PP wokół produktu, napina ją, wykonuje zgrzew i odcina materiał.

Dzięki temu cały proces pozostaje szybki i powtarzalny, a jednocześnie produkt może zostać odpowiednio ustabilizowany przed bandowaniem.

Wydajność do 65 cykli na minutę, cyfrowo regulowany naciąg 0–45 kg, trzy warianty taśmy PP 5, 9 i 12 mm oraz możliwość stosowania różnych rozmiarów ram sprawiają, że seria Speed Strap 505P-509P-512P może zostać dopasowana do wielu procesów pakowania o średniej i dużej intensywności.
