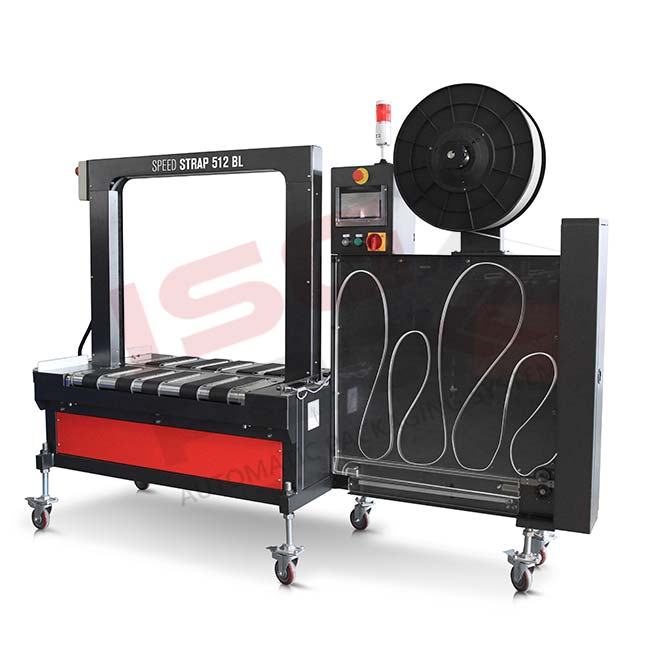

Bandownica automatyczna Speed Strap 509BL-512BL

Bandownica automatyczna Speed Strap 509BL-512BL to wysokowydajna maszyna liniowa z obniżonym stołem roboczym, przeznaczona do automatycznego spinania kartonów, paczek oraz innych produktów taśmą polipropylenową PP. Ponieważ urządzenie zostało wyposażone w napędzane pasy transportowe oraz system fotokomórek, może automatycznie przemieszczać produkty przez strefę roboczą i wykonywać kolejne opasania bez ręcznego ustawiania każdej paczki.

Seria BL została przygotowana przede wszystkim do automatycznych linii, w których wymagany jest niski poziom powierzchni transportowej. Dzięki temu urządzenie można łatwiej zintegrować z istniejącymi przenośnikami o niższej wysokości.

Maszyna automatycznie prowadzi taśmę PP wokół produktu, następnie napina ją do ustawionej wartości, wykonuje zgrzew i odcina materiał. Ponadto system fotokomórek umożliwia wykonanie pojedynczego, podwójnego albo wielokrotnego opasania, dlatego sposób zabezpieczenia można dopasować do długości oraz konstrukcji produktu.

Seria obejmuje dwa warianty:

• Speed Strap 509BL – do taśmy PP 9 mm,
• Speed Strap 512BL – do taśmy PP 12 mm.

Obie wersje osiągają do 45 cykli na minutę, natomiast siłę naciągu można regulować w zakresie 0–30 kg. Jednocześnie napędzane pasy transportują produkty z prędkością do 40 m/min, dzięki czemu maszyna może stanowić element wydajnej, zautomatyzowanej linii pakowania.

Jak działa Speed Strap 509BL-512BL?

Proces może odbywać się automatycznie. Najpierw produkt trafia na napędzany przenośnik taśmowy, a następnie fotokomórki kontrolują jego położenie.

W dalszej kolejności:

• pasy transportują produkt do właściwej pozycji,
• fotokomórki wykrywają jego obecność,
• taśma PP automatycznie przechodzi przez ramę,
• materiał otacza produkt,
• następnie zostaje cofnięty i naprężony,
• maszyna wykonuje zgrzew,
• taśma zostaje automatycznie odcięta,
• w razie potrzeby produkt przesuwa się do następnego miejsca opasania,
• po zakończeniu procesu przenośnik przekazuje produkt dalej.

Dzięki temu operator nie musi ręcznie przekładać taśmy wokół paczki ani każdorazowo zmieniać jej położenia przed kolejnym opasaniem.

Niski stół roboczy w Speed Strap BL

Najważniejszą cechą serii BL jest obniżona powierzchnia robocza.

Wysokość stołu można ustawić w zakresie około:

800–850 mm.

Dzięki temu Speed Strap 509BL-512BL sprawdza się w liniach, w których standardowa wysokość powierzchni transportowej innych bandownic byłaby zbyt duża.

Ponadto regulacja pozwala dokładniej dopasować urządzenie do sąsiednich przenośników. W rezultacie łatwiejsze staje się zachowanie płynnego przejścia produktu pomiędzy poszczególnymi etapami pakowania.

Bandownica automatyczna do pracy w linii

Speed Strap 509BL-512BL została zaprojektowana do integracji z całkowicie automatycznymi liniami pakującymi.

Produkt może trafić do urządzenia bezpośrednio z wcześniejszego przenośnika. Następnie maszyna automatycznie wykonuje wymaganą liczbę opasań, po czym przekazuje paczkę dalej.

Dlatego urządzenie może współpracować między innymi z:

• zaklejarkami kartonów,
• przenośnikami taśmowymi,
• systemami sortującymi,
• urządzeniami kontrolnymi,
• etykieciarkami,
• innymi elementami końcowego pakowania.

Co więcej, tryb tranzytowy umożliwia przepuszczenie przez bandownicę produktu bez wykonania opasania.

Napędzane pasy transportowe

Powierzchnię roboczą tworzą:

napędzane pasy transportowe.

Odpowiadają one za automatyczne przemieszczanie produktów przez maszynę. Dzięki temu operator nie musi ręcznie wprowadzać każdej paczki do ramy ani odbierać jej bezpośrednio po cyklu.

Ponadto konstrukcja stołu jest inspekcyjna, dlatego zapewnia dostęp do elementów znajdujących się w jego obrębie podczas kontroli lub obsługi technicznej.

Prędkość transportu do 40 m/min

Napędzane pasy osiągają prędkość:

do 40 m/min.

Co ważne, prędkość można regulować za pomocą falownika. Dzięki temu transport produktu można dopasować do pozostałych maszyn znajdujących się w linii.

Ustawienie może więc uwzględniać między innymi:

• szybkość podawania produktów,
• rozstaw kolejnych paczek,
• liczbę opasań,
• długość produktu,
• wydajność poprzedniego urządzenia,
• prędkość kolejnego przenośnika.

W rezultacie Speed Strap BL można zsynchronizować z różnymi konfiguracjami automatycznych linii.

Fotokomórki sterujące procesem

Maszyna została wyposażona w fotokomórki, które odpowiadają za wykrywanie i pozycjonowanie produktu.

Dzięki nim urządzenie może automatycznie rozpocząć odpowiednią sekwencję bandowania. Ponadto system umożliwia wykonanie różnej liczby opasań.

Maszyna może realizować:

• pojedyncze opasanie,
• podwójne opasanie,
• wielokrotne opasanie.

Dlatego ten sam model może obsługiwać zarówno krótsze paczki wymagające jednej taśmy, jak i dłuższe produkty, które powinny zostać zabezpieczone w kilku miejscach.

Pojedyncze, podwójne i wielokrotne opasanie

Liczbę opasań można dopasować do konkretnego produktu.

Przykładowo mniejszy karton może wymagać tylko jednego spięcia. Natomiast dłuższy produkt można zabezpieczyć dwiema lub kilkoma taśmami.

Pomiędzy kolejnymi cyklami napędzane pasy przesuwają produkt do następnej pozycji. Dzięki temu nie trzeba ręcznie zmieniać jego położenia.

W rezultacie kolejne produkty mogą być zabezpieczane w powtarzalny sposób.

Tryb tranzytowy bez bandowania

Speed Strap 509BL-512BL posiada również:

Mode Transit – tryb tranzytowy.

Po jego uruchomieniu produkt przejeżdża przez maszynę, jednak opasanie nie jest wykonywane.

Funkcja jest szczególnie przydatna wtedy, gdy:

• nie wszystkie produkty w linii wymagają spinania,
• wybrana seria powinna ominąć proces bandowania,
• urządzenie ma tymczasowo działać jedynie jako odcinek transportowy.

Dzięki temu nie trzeba projektować dodatkowej drogi omijającej maszynę.

Speed Strap 509BL – taśma PP 9 mm

Model:

Speed Strap 509BL

jest przeznaczony do pracy z taśmą polipropylenową o szerokości:

9 mm.

Dlatego wariant ten należy wybrać wtedy, gdy proces technologiczny wykorzystuje materiał o takiej szerokości.

Speed Strap 512BL – taśma PP 12 mm

Z kolei model:

Speed Strap 512BL

pracuje z taśmą:

PP 12 mm.

Pozostałe podstawowe parametry robocze obu wariantów pozostają takie same. W związku z tym najważniejszym kryterium wyboru pomiędzy 509BL i 512BL jest szerokość stosowanej taśmy.

Grubość taśmy PP 0,45–0,65 mm

Oba modele współpracują z materiałem o grubości:

0,45–0,65 mm.

Dlatego podczas zakupu materiałów eksploatacyjnych trzeba sprawdzić zarówno szerokość, jak i grubość taśmy.

Parametry rolki taśmy

Speed Strap 509BL-512BL współpracuje z rolkami o następujących parametrach:

• materiał: PP – polipropylen,
• szerokość: 9 mm lub 12 mm,
• grubość: 0,45–0,65 mm,
• średnica wewnętrzna: 200 mm,
• średnica zewnętrzna: 400–450 mm.

Dzięki temu materiał można dobrać bezpośrednio do konkretnego wariantu maszyny.

Prędkość bandowania 45 cykli/min

Maksymalna prędkość zespołu spinającego wynosi:

45 cykli na minutę.

Jeden cykl obejmuje automatyczne:

• przeprowadzenie taśmy,
• jej cofnięcie,
• naprężenie,
• wykonanie połączenia,
• odcięcie materiału.

Jednocześnie rzeczywista wydajność całej linii zależy także od czasu transportu produktów oraz liczby opasań wykonywanych na każdej paczce.

Regulowany naciąg 0–30 kg

Siłę naprężenia taśmy można ustawić w zakresie:

0–30 kg.

Dzięki temu ustawienia można dostosować do różnych rodzajów opakowań.

Przy produktach bardziej podatnych na odkształcenia można zastosować mniejszy naciąg. Natomiast przy stabilniejszych kartonach wartość można zwiększyć odpowiednio do wymagań procesu.

Regulacja naciągu z panelu

Parametry naprężenia można zmieniać z poziomu panelu sterowania.

Dzięki temu zmiana ustawień nie wymaga mechanicznej regulacji zespołu spinającego. Ponadto łatwiej jest przechodzić pomiędzy seriami produktów wymagającymi różnej siły opasania.

Bezszczotkowe silniki 24 V DC

Zespół spinający wykorzystuje:

bezszczotkowe silniki 24 V DC.

Poszczególne napędy odpowiadają za określone funkcje maszyny. Dzięki temu kolejne etapy cyklu mogą być wykonywane szybko i powtarzalnie.

Jednocześnie rozwiązanie dobrze odpowiada automatycznym procesom, w których maszyna wykonuje dużą liczbę kolejnych cykli.

Sterowanie PLC Siemens

Speed Strap 509BL-512BL wykorzystuje sterownik:

PLC Siemens.

Układ koordynuje pracę poszczególnych elementów maszyny, w tym:

• fotokomórek,
• napędzanych pasów,
• zespołu bandującego,
• poszczególnych sekwencji opasań.

Dzięki temu urządzenie może zostać włączone w zautomatyzowany system transportowo-pakujący.

Kolorowy ekran dotykowy 7,2″

Maszyna posiada:

kolorowy panel dotykowy 7,2 cala.

Za jego pomocą można zarządzać najważniejszymi funkcjami procesu.

Panel pozwala między innymi na:

• regulację naciągu,
• regulację temperatury elementu zgrzewającego,
• sterowanie trybem tranzytowym,
• ustawienie pojedynczego, podwójnego lub wielokrotnego opasania,
• kontrolę sygnałów wejściowych i wyjściowych.

Dzięki temu operator może dostosować konfigurację do aktualnego procesu bez rozbudowanej ingerencji mechanicznej.

Podgląd sygnałów IN/OUT

Ekran umożliwia również kontrolę sygnałów wejściowych oraz wyjściowych urządzenia.

Funkcja ma szczególne znaczenie podczas integracji bandownicy z pozostałymi elementami automatycznej linii.

Dzięki temu można łatwiej kontrolować komunikację pomiędzy urządzeniami.

Automatyczne ładowanie taśmy

Speed Strap BL posiada:

automatyczny system ładowania taśmy.

Po założeniu nowej rolki układ wspomaga wprowadzenie materiału do prowadnicy. Dzięki temu operator nie musi ręcznie przeciągać taśmy przez cały łuk.

System re-feed

Maszyna wykorzystuje także:

system re-feed, czyli ponownego podawania taśmy.

Jeżeli materiał wymaga ponownego wprowadzenia do układu, urządzenie może automatycznie wykonać tę operację.

W rezultacie ogranicza się liczbę ręcznych czynności potrzebnych do wznowienia pracy.

Loop ejection

Kolejną funkcją jest:

loop ejection.

Jeżeli cykl zostanie przypadkowo rozpoczęty i powstanie nieprawidłowa pętla, system może ją usunąć.

Dzięki temu urządzenie szybciej wraca do normalnego trybu pracy.

Automatyczny wyrzut taśmy po zakończeniu rolki

Po wykorzystaniu rolki system automatycznie usuwa pozostały fragment materiału.

Następnie operator może założyć nową rolkę i uruchomić automatyczne podawanie.

Dzięki temu wymiana materiału przebiega sprawniej.

Automatyczne zgrzewanie i odcinanie taśmy

Po osiągnięciu ustawionej wartości naciągu maszyna wykonuje połączenie taśmy.

Następnie wbudowany nóż automatycznie odcina materiał. Dzięki temu operator nie potrzebuje dodatkowych ręcznych narzędzi.

Prowadzenie, naprężanie, zgrzewanie i odcinanie tworzą jeden automatyczny cykl.

Regulacja temperatury zgrzewania

Temperaturę elementu zgrzewającego można ustawiać z poziomu panelu sterowania.

Dzięki temu parametr można dopasować do wykorzystywanej taśmy PP i warunków konkretnego procesu.

System easyfast®

Speed Strap została wyposażona w:

system easyfast®.

Pozwala on zdemontować prowadnicę taśmy bez konieczności używania narzędzi.

Dzięki temu łatwiejsze stają się:

• kontrola toru taśmy,
• czyszczenie,
• usuwanie pozostałości materiału,
• podstawowe czynności obsługowe.

Inspekcyjny stół roboczy

Stół z pasami transportowymi ma konstrukcję umożliwiającą dostęp do jego wewnętrznych elementów.

Dzięki temu łatwiej wykonać kontrolę oraz podstawową obsługę układu transportowego.

Rozwiązanie ma szczególne znaczenie przy maszynie pracującej regularnie w automatycznej linii.

Standardowa rama 650 × 500 mm

Standardowy łuk Speed Strap BL ma wymiary:

650 × 500 mm.

Jednocześnie producent oferuje kilka większych wariantów, dlatego konfigurację można dostosować do różnych produktów.

Dostępne rozmiary ram Speed Strap BL

Dostępne wymiary obejmują:

• 650 × 500 mm – standard,
• 650 × 600 mm,
• 650 × 800 mm,
• 650 × 1000 mm,
• 850 × 500 mm,
• 850 × 600 mm,
• 850 × 800 mm,
• 850 × 1000 mm.

Dzięki temu można dobrać łuk zarówno do niższych, jak i wyższych produktów.

Maksymalny produkt 840 × 750 mm

Szczegółowa karta techniczna podaje maksymalny format produktu:

840 × 750 mm.

Parametr należy rozpatrywać razem z wybraną konfiguracją ramy. Dlatego przed zamówieniem maszyny warto zestawić największy przewidywany produkt z dostępnymi wymiarami łuku.

Maksymalna masa produktu 30 kg

Maksymalna dopuszczalna masa produktu wynosi:

30 kg.

Ponieważ paczka przemieszcza się po napędzanych pasach, parametr ten trzeba uwzględnić podczas projektowania całego systemu transportowego.

Regulowana wysokość robocza 800–850 mm

Powierzchnię roboczą można regulować w zakresie:

800–850 mm.

To właśnie obniżona wysokość odróżnia serię BL od wielu standardowych bandownic liniowych.

Dzięki temu Speed Strap 509BL-512BL można zastosować w układach wymagających niższego poziomu transportu produktu.

Wymiary Speed Strap 509BL

Wymiary modelu:

Speed Strap 509BL

wynoszą:

2600 × 750 × 1700 mm.

Dlatego przy planowaniu stanowiska należy zapewnić odpowiednią przestrzeń zarówno dla samej maszyny, jak i dla swobodnego przepływu paczek.

Wymiary Speed Strap 512BL

Model:

Speed Strap 512BL

ma wymiary:

2400 × 750 × 1700 mm.

W rezultacie oba warianty różnią się długością całkowitą urządzenia, mimo że ich najważniejsze parametry robocze pozostają takie same.

Masa netto 300 kg

Masa netto obu modeli wynosi:

300 kg.

Jednocześnie urządzenie posiada sześć obrotowych kół, dlatego można zmienić jego położenie podczas ustawiania linii.

Sześć kół, w tym trzy z hamulcem

Speed Strap BL została wyposażona w:

6 obrotowych kół.

Trzy z nich posiadają hamulce.

Dzięki temu maszynę można przemieścić podczas instalacji, a następnie ustabilizować w docelowym miejscu.

Zasilanie 220 V

Parametry elektryczne obu wariantów wynoszą:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana:

1 kW.

Dlatego przed instalacją należy zapewnić odpowiednie jednofazowe przyłącze elektryczne.

Sygnalizacja stanu urządzenia

Maszyna została wyposażona w:

• sygnał akustyczny,
• trójkolorową kolumnę świetlną.

Dzięki temu personel może szybko zauważyć zmianę stanu urządzenia albo sytuację wymagającą interwencji.

Uchwyt zabezpieczający ze stali nierdzewnej

Konstrukcja posiada również:

uchwyt ochronny ze stali nierdzewnej.

Element stanowi część wyposażenia maszyny i zabezpieczenia jej strefy roboczej.

Wersja z górnym dociskiem

Speed Strap BL może zostać wyposażona również w:

górny docisk stabilizujący produkt.

Dzięki temu dostępny jest wariant przeznaczony do produktów wymagających dodatkowego przytrzymania przed wykonaniem opasania.

Wersja ze stali nierdzewnej SUS 304

Producent oferuje również wykonanie:

SUS 304 ze stali nierdzewnej.

Dlatego konstrukcję można dopasować do procesów, w których wymagane jest nierdzewne wykonanie maszyny.

Specyfikacja techniczna Speed Strap 509BL-512BL

Parametr	Speed Strap 509BL	Speed Strap 512BL
Typ urządzenia	automatyczna bandownica liniowa z niskim stołem	automatyczna bandownica liniowa z niskim stołem
Transport produktu	napędzane pasy	napędzane pasy
Fotokomórki	tak	tak
Opasanie pojedyncze / podwójne / wielokrotne	tak	tak
Tryb tranzytowy	tak	tak
Materiał taśmy	PP	PP
Szerokość taśmy	9 mm	12 mm
Grubość taśmy	0,45–0,65 mm	0,45–0,65 mm
Prędkość bandowania	45 cykli/min	45 cykli/min
Naciąg	0–30 kg	0–30 kg
Prędkość pasów	40 m/min	40 m/min
Maks. wymiary produktu	840 × 750 mm	840 × 750 mm
Maksymalna masa produktu	30 kg	30 kg
Wysokość robocza	800–850 mm	800–850 mm
Standardowa rama	650 × 500 mm	650 × 500 mm
Panel sterowania	ekran dotykowy 7,2″	ekran dotykowy 7,2″
Sterowanie	PLC Siemens	PLC Siemens
Napęd zespołu spinającego	silniki brushless 24 V DC	silniki brushless 24 V DC
Automatyczne ładowanie taśmy	tak	tak
Re-feed	tak	tak
Loop ejection	tak	tak
Automatyczny wyrzut końca rolki	tak	tak
Regulacja temperatury zgrzewania	tak	tak
System easyfast®	tak	tak
Koła transportowe	6, w tym 3 z hamulcem	6, w tym 3 z hamulcem
Średnica wewnętrzna rolki	200 mm	200 mm
Średnica zewnętrzna rolki	400–450 mm	400–450 mm
Zasilanie	220 V, 1 faza	220 V, 1 faza
Częstotliwość	50/60 Hz	50/60 Hz
Moc zainstalowana	1 kW	1 kW
Wymiary L × W × H	2600 × 750 × 1700 mm	2400 × 750 × 1700 mm
Masa netto	300 kg	300 kg

Dostępne ramy Speed Strap 509BL-512BL

Wymiary ramy	Wersja
650 × 500 mm	standard
650 × 600 mm	opcja
650 × 800 mm	opcja
650 × 1000 mm	opcja
850 × 500 mm	opcja
850 × 600 mm	opcja
850 × 800 mm	opcja
850 × 1000 mm	opcja

Speed Strap 509BL-512BL a standardowa bandownica liniowa

Najważniejszą cechą wyróżniającą serię BL jest niski stół.

Standardowa automatyczna bandownica liniowa może wymagać wyższego poziomu transportowania produktów. Natomiast Speed Strap BL pracuje na wysokości około 800–850 mm.

Dlatego serię można łatwiej dopasować do linii, w której kartony przemieszczają się na niższym poziomie.

Jednocześnie maszyna zachowuje wszystkie najważniejsze elementy automatycznego procesu:

• transport produktu,
• wykrywanie przez fotokomórki,
• automatyczne prowadzenie taśmy,
• naprężanie,
• zgrzewanie,
• odcinanie,
• możliwość wykonywania kilku opasań.

Speed Strap BL a maszyna stanowiskowa

W bandownicy stanowiskowej operator musi ręcznie ustawić produkt i rozpocząć każdy cykl.

Natomiast Speed Strap 509BL-512BL wykorzystuje napędzane pasy i fotokomórki. Dzięki temu produkt może automatycznie przejechać do strefy bandowania, zostać spięty, a następnie opuścić maszynę.

W rezultacie seria BL jest przeznaczona przede wszystkim do automatycznych procesów pakowania.

Zastosowanie Speed Strap 509BL-512BL

Bandownica automatyczna Speed Strap 509BL-512BL może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• magazynach,
• sortowniach,
• centrach dystrybucyjnych,
• działach wysyłkowych,
• procesach wymagających niskiego poziomu stołu transportowego,
• liniach wymagających jednego lub kilku opasań produktu.

Ponadto tryb tranzytowy umożliwia wykorzystanie urządzenia również wtedy, gdy część produktów ma jedynie przejechać przez bandownicę.

Gdzie sprawdzi się bandownica automatyczna Speed Strap 509BL-512BL?

Bandownica automatyczna Speed Strap 509BL-512BL sprawdzi się przede wszystkim w zautomatyzowanych liniach, w których wymagany jest obniżony poziom transportowania produktów.

Najpierw napędzane pasy przesuwają paczkę do strefy roboczej. Następnie fotokomórki kontrolują jej położenie, po czym maszyna automatycznie prowadzi taśmę PP wokół produktu, napina ją, wykonuje połączenie i odcina materiał.

Dzięki wydajności do 45 cykli/min, transportowi z prędkością do 40 m/min, regulowanemu naciągowi 0–30 kg, taśmie PP 9 lub 12 mm oraz możliwości wykonywania pojedynczego, podwójnego i wielokrotnego opasania Speed Strap 509BL-512BL może stanowić wydajny element całkowicie automatycznej linii pakowania.
