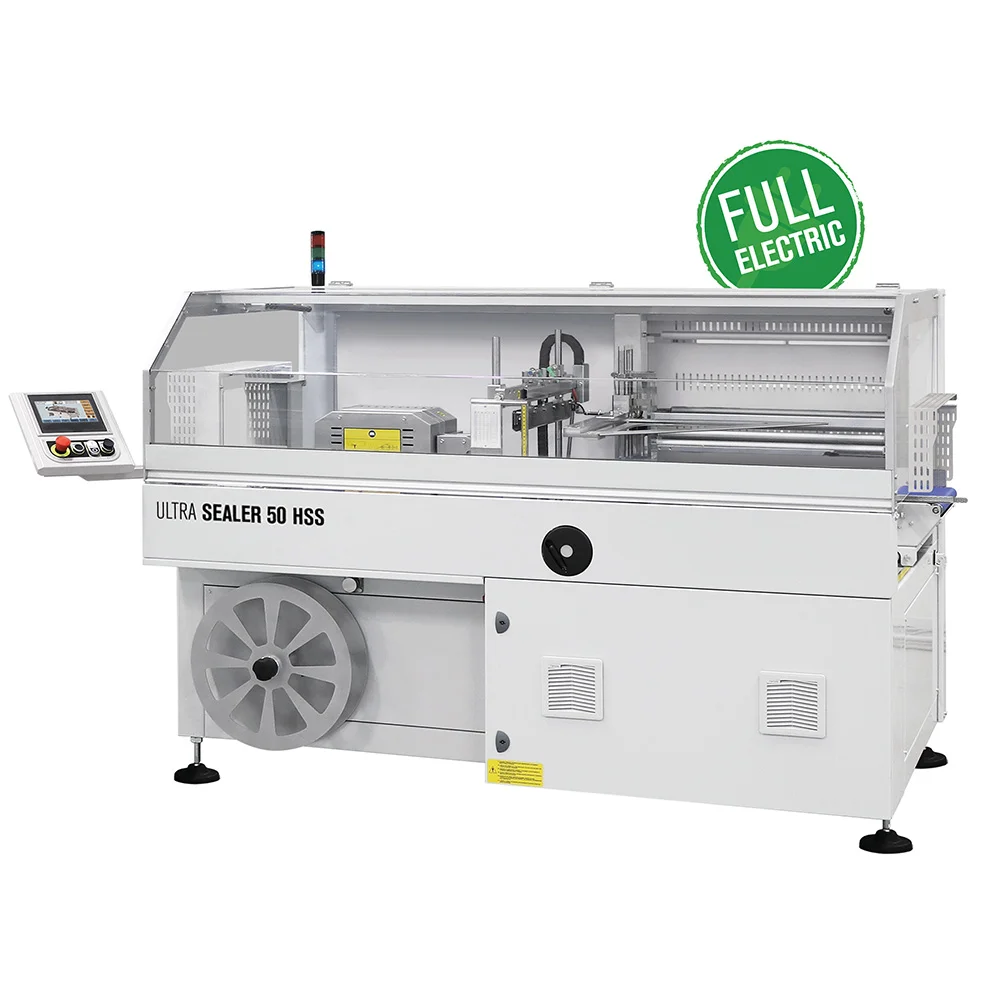

Automatyczna zgrzewarka kątowa do folii termokurczliwej ULTRA Sealer 50HSS

Opis

Maszyna do zgrzewania folii ULTRA SEALER 50HSS

Maszyna do zgrzewania folii ULTRA SEALER 50HSS to automatyczne urządzenie przeznaczone do szybkiego, seryjnego pakowania produktów w folię. Konstrukcja z ciągłym zgrzewaniem i cyklem przerywanym umożliwia obsługę produktów o praktycznie nieograniczonej długości, dlatego model dobrze sprawdza się przy panelach, deskach, listwach, profilach i innych długich elementach.

ULTRA SEALER 50HSS osiąga wydajność do 6000 opakowań na godzinę. Poprzeczna listwa zgrzewająca ma długość 500 mm, a maksymalna wysokość produktu wynosi 200 mm. Przenośniki pracują z regulowaną prędkością od 11 do 45 m/min.

Maszyna automatyzuje podawanie produktu, rozwijanie folii, wykonywanie zgrzewów oraz wyprowadzanie gotowego pakunku. Panel dotykowy 7″ umożliwia kontrolowanie parametrów procesu i zapisanie do 50 programów roboczych.

Jak działa ULTRA SEALER 50HSS?

Napędzany przenośnik podaje produkt do folii. Fotokomórki wykrywają jego obecność i przekazują informację do sterownika.

Maszyna automatycznie:

• transportuje produkt,
• rozwija odpowiednią ilość folii,
• kontroluje naprężenie materiału,
• wykonuje zgrzew poprzeczny,
• wykonuje zgrzew wzdłużny,
• odcina zbędny materiał,
• wyprowadza zapakowany produkt,
• przygotowuje się do kolejnego cyklu.

Operator nadzoruje proces i uzupełnia materiały eksploatacyjne, a automatyka realizuje kolejne etapy pakowania.

Wydajność do 6000 opakowań na godzinę

ULTRA SEALER 50HSS osiąga maksymalną wydajność do 6000 opakowań na godzinę.

Tak wysoka przepustowość pozwala wykorzystać maszynę w procesach, w których klasyczne zgrzewarki kątowe lub rozwiązania półautomatyczne ograniczają tempo produkcji.

Rzeczywista wydajność zależy między innymi od:

• długości produktu,
• jego szerokości i wysokości,
• rodzaju folii,
• ustawionej prędkości przenośników,
• parametrów zgrzewania,
• odstępów pomiędzy produktami,
• organizacji całej linii pakującej.

Automatyczny transport ogranicza przestoje pomiędzy kolejnymi pakunkami.

Prędkość przenośników 11–45 m/min

Prędkość przenośników można regulować w zakresie od 11 do 45 m/min.

Operator może dopasować tempo transportu do rodzaju produktu, długości opakowania i parametrów kolejnych urządzeń w linii.

Elektroniczna regulacja ułatwia synchronizację z tunelem termokurczliwym oraz dodatkowymi przenośnikami wejściowymi i wyjściowymi.

Pakowanie produktów o nieograniczonej długości

ULTRA SEALER 50HSS nie ogranicza długości produktu wymiarem klasycznej zamkniętej ramy.

Maszyna wykorzystuje poprzeczny i wzdłużny układ zgrzewający. Produkt przesuwa się przez urządzenie, a folia zamyka się wokół niego podczas kolejnych etapów procesu.

Rozwiązanie pozwala pakować między innymi:

• panele podłogowe,
• deski,
• listwy,
• profile,
• karnisze,
• elementy drewniane,
• długie komponenty przemysłowe,
• zestawy wydłużonych produktów.

Ograniczenia wynikają przede wszystkim z wysokości i szerokości produktu oraz możliwości prawidłowego prowadzenia folii.

Maksymalna wysokość produktu 200 mm

Maszyna obsługuje produkty o wysokości do 200 mm.

Przy przygotowaniu procesu należy uwzględnić także szerokość pakunku oraz odpowiedni zapas materiału potrzebny do wykonania zgrzewu.

Regulowana wysokość poprzecznej listwy pozwala dostosować jej położenie do konkretnego produktu.

Poprzeczna listwa zgrzewająca 500 mm

ULTRA SEALER 50HSS posiada poprzeczną listwę zgrzewającą o długości 500 mm.

Element wykonuje zamknięcie folii przed i za produktem. Nóż zgrzewający posiada powłokę PTFE, która ogranicza przywieranie rozgrzanego materiału.

Falownik i enkoder sterują ruchem listwy, dzięki czemu system może precyzyjnie kontrolować jej położenie podczas kolejnych cykli.

Regulacja wysokości listwy

Operator może dostosować wysokość poprzecznego układu zgrzewającego do wymiarów produktu.

Odpowiednie ustawienie pomaga prawidłowo prowadzić materiał i ograniczać niepotrzebne zużycie folii.

Wzdłużny zgrzew boczny

Drugi element procesu stanowi boczny system zgrzewania wykorzystujący gorące ostrze i zgrzew tarciowy.

Układ zamyka folię wzdłuż kierunku przemieszczania produktu.

Takie rozwiązanie umożliwia ciągłe prowadzenie materiału i pozwala pakować elementy znacznie dłuższe niż sama strefa zgrzewania poprzecznego.

Boczna regulacja układu zgrzewającego

Mechanizm umożliwia zmianę bocznego położenia zgrzewarki wzdłużnej.

Operator może dopasować pozycję połączenia do szerokości pakowanego produktu i sposobu prowadzenia materiału.

Elektroniczna kontrola naprężenia folii

ULTRA SEALER 50HSS posiada elektroniczny system kontroli naprężenia folii.

Układ pomaga utrzymywać odpowiednie napięcie materiału podczas szybkiego transportu i zgrzewania.

Kontrola naprężenia ma szczególne znaczenie przy:

• długich produktach,
• wysokiej prędkości przenośników,
• cienkich foliach,
• długich seriach produkcyjnych.

System pomaga stabilnie prowadzić materiał przed poprzeczną i wzdłużną strefą zgrzewania.

System prowadzenia folii

Przed układami zgrzewającymi znajdują się elementy odpowiedzialne za prawidłowe prowadzenie materiału oraz ograniczenie jego nadmiernego napięcia.

Stabilne prowadzenie folii zmniejsza ryzyko jej niewłaściwego ułożenia podczas automatycznego cyklu.

Ma to szczególne znaczenie przy wydajności sięgającej kilku tysięcy opakowań na godzinę.

Automatyczne rozwijanie folii

Maszyna pobiera materiał automatycznie.

Operator nie musi ręcznie przygotowywać odcinka folii dla każdego produktu. Sterownik synchronizuje rozwijanie z transportem pakunku oraz pracą układów zgrzewających.

Automatyczne podawanie zwiększa powtarzalność i ogranicza liczbę ręcznych czynności.

Rolka folii 600 × Ø350 mm

ULTRA SEALER 50HSS obsługuje rolki o maksymalnych wymiarach:

600 × Ø350 mm.

Duża średnica rolki ogranicza częstotliwość jej wymiany podczas seryjnej produkcji.

System rozwijania podaje materiał zgodnie z zaprogramowanym cyklem.

Folia poliolefinowa

Standardowa konfiguracja ULTRA SEALER 50HSS umożliwia pracę z folią poliolefinową.

Maszyna obsługuje materiał o grubości do 30 µm.

Po wykonaniu zgrzewów pakunek może przejść bezpośrednio do tunelu termokurczliwego, który obkurcza folię wokół produktu.

Folia PE od 15 do 80 µm

Po zastosowaniu opcjonalnego układu zgrzewającego maszyna może pracować z folią polietylenową PE o grubości od 15 do 80 µm.

Rozwiązanie rozszerza zakres zastosowania przy produktach wymagających innego rodzaju lub większej grubości materiału.

Parametry zgrzewania należy odpowiednio dostosować do zastosowanej folii.

Niezależna regulacja temperatury

ULTRA SEALER 50HSS pozwala niezależnie regulować temperaturę zgrzewania dla układu poprzecznego i wzdłużnego.

Operator może dopasować parametry do:

• rodzaju folii,
• jej grubości,
• prędkości transportu,
• charakterystyki produktu.

Oddzielna kontrola obu stref zwiększa możliwości precyzyjnego ustawienia procesu.

Regulacja czasu zgrzewania

Sterownik umożliwia również zmianę czasu zgrzewania.

Operator może połączyć odpowiednią temperaturę i czas z prędkością transportu produktu.

Dla powtarzalnych produktów gotową konfigurację można zapisać w pamięci urządzenia.

FULL ELECTRIC 4.0

ULTRA SEALER 50HSS wykorzystuje konstrukcję FULL ELECTRIC 4.0 z dwoma przenośnikami.

Falowniki kontrolują poszczególne napędy i pozwalają elektronicznie zarządzać ruchami maszyny.

System obejmuje między innymi:

• falowniki dla silników,
• cyfrowe moduły wejścia i wyjścia,
• analogowe moduły sterujące,
• moduły odczytu termopar,
• sterownik PLC.

Elektroniczne sterowanie wspiera precyzyjne ustawienie i powtarzalność procesu.

Zmotoryzowane zbliżanie przenośników

Maszyna posiada napędzany system zmiany wzajemnego położenia przenośników sterowany falownikiem.

Mechanizm synchronizuje ruch transportu z cyklem zgrzewania.

Rozwiązanie wspiera płynne przeprowadzanie produktów przez strefę roboczą.

Zmotoryzowane centrowanie zgrzewu

Układ automatycznie wspiera centrowanie zgrzewu względem produktu i prowadzonej folii.

Prawidłowe ustawienie połączenia zwiększa powtarzalność kolejnych opakowań.

Funkcja ma szczególne znaczenie podczas szybkiego pakowania produktów o jednakowych wymiarach.

Panel dotykowy 7″

Maszyna posiada kolorowy panel dotykowy o przekątnej 7″.

Interfejs umożliwia kontrolowanie parametrów procesu z jednego miejsca.

Operator może zarządzać między innymi:

• temperaturami zgrzewania,
• czasem zgrzewania,
• prędkością przenośników,
• wysokością listwy,
• naprężeniem folii,
• parametrami produktu,
• zapisanymi programami,
• statystykami procesu.

Czytelny interfejs ułatwia także zmianę ustawień podczas przechodzenia na inny produkt.

Pamięć 50 programów roboczych

Sterownik pozwala zapisać do 50 programów.

Każda receptura może zawierać parametry przygotowane dla konkretnego produktu lub konfiguracji materiałowej.

Operator może zapisać osobne ustawienia dla:

• różnych wymiarów produktów,
• różnych folii,
• pojedynczych produktów,
• grup produktów,
• różnych temperatur,
• różnych prędkości przenośników.

Duża liczba programów ułatwia pracę zakładom regularnie powracającym do wielu formatów.

Pakowanie pojedynczych produktów i grup

ULTRA SEALER 50HSS może pakować zarówno pojedyncze elementy, jak i grupy produktów.

Maszyna pozwala przygotowywać:

• pojedyncze opakowania,
• zestawy,
• multipaki,
• grupy jednakowych produktów,
• pakiety transportowe.

Dla każdego powtarzalnego układu można przygotować oddzielny program.

Statystyki procesu

System sterowania udostępnia dane dotyczące przebiegu pracy.

Operator może kontrolować wybrane informacje procesowe i porównywać ustawienia stosowane przy różnych seriach.

Funkcja ułatwia nadzorowanie wydajnej produkcji automatycznej.

Specyfikacja techniczna ULTRA SEALER 50HSS

ULTRA SEALER 50HSS a 50HSE

Modele 50HSS i 50HSE wykorzystują tę samą długość listwy zgrzewającej i obsługują produkty o podobnym zakresie wymiarów, ale różnią się przede wszystkim wydajnością oraz szybkością transportu.

ULTRA SEALER 50HSS odpowiada procesom wymagającym większej przepustowości oraz szybszego prowadzenia produktów.

Zasilanie 380 V i moc 2,5 kW

Maszyna wykorzystuje trójfazowe zasilanie 380 V przy częstotliwości 50/60 Hz.

Moc zainstalowana wynosi 2,5 kW.

Stanowisko wymaga również dostępu do sprężonego powietrza o ciśnieniu 6 bar.

Wymiary i masa ULTRA SEALER 50HSS

Wymiary maszyny wynoszą:

2180 × 1545 × 1505–1655 mm.

Masa netto wynosi:

730 kg.

Przy projektowaniu stanowiska należy uwzględnić także miejsce przed i za urządzeniem, szczególnie podczas pakowania bardzo długich produktów.

Współpraca z tunelem termokurczliwym

ULTRA SEALER 50HSS może pracować bez tunelu lub tworzyć kompletną linię z urządzeniem termokurczliwym.

Maszynę można zestawić między innymi z tunelami:

• S55 DC HS,
• S85 DC HS.

W kompletnym procesie zgrzewarka przygotowuje opakowanie, a tunel obkurcza materiał wokół produktu.

Automatyczny przepływ może obejmować:

1. podanie produktu,
2. detekcję fotokomórkami,
3. rozwinięcie folii,
4. wykonanie zgrzewów,
5. odprowadzenie nadmiaru materiału,
6. automatyczne wyprowadzenie pakunku,
7. przejście przez tunel,
8. obkurczenie folii,
9. odbiór gotowego produktu.

Centrowanie folii z nadrukiem

Opcjonalny system pozwala kontrolować położenie folii z nadrukiem.

Rozwiązanie sprawdza się wtedy, gdy grafika powinna znajdować się w określonym miejscu względem produktu.

Układ ogranicza niepożądane przesuwanie się materiału podczas automatycznego rozwijania.

Fotokomórka zabezpieczająca produkt

Opcjonalna dodatkowa fotokomórka rozszerza system detekcji.

Może wspierać kontrolę położenia produktu podczas automatycznej pracy i ograniczać ryzyko rozpoczęcia zgrzewu w niewłaściwym momencie.

Perforator folii na zimno

Opcjonalny perforator wykonuje niewielkie otwory w materiale.

Pozwalają one odprowadzać powietrze z opakowania podczas późniejszego termokurczu.

Funkcja może ułatwić równomierne dopasowanie folii do powierzchni produktu.

Wydłużony przenośnik wejściowy

Przenośnik wejściowy można przedłużyć o 500 mm.

Dodatkowa przestrzeń ułatwia podawanie długich elementów i ich stabilizację przed wejściem do strefy zgrzewania.

Opcja pozwala również łatwiej połączyć maszynę z wcześniejszym etapem linii.

Przenośnik rolkowy na wyjściu

Za maszyną można zastosować zabezpieczony przenośnik rolkowy o długości 1000 mm.

Element może odbierać gotowe pakunki lub przekazywać je do kolejnego urządzenia.

Maszyna do zgrzewania folii dla długich produktów

ULTRA SEALER 50HSS szczególnie dobrze odpowiada procesom, w których trzeba automatycznie pakować długie elementy przy wysokiej wydajności.

Konstrukcja pozwala obsługiwać produkty bez ograniczenia długości wynikającego z klasycznej ramy zgrzewającej, a prędkość transportu do 45 m/min usprawnia pracę z dużymi seriami.

Maszyna może znaleźć zastosowanie przy pakowaniu paneli, desek, profili, listew oraz innych wydłużonych produktów.

Gdzie sprawdzi się ULTRA SEALER 50HSS?

Maszyna do zgrzewania folii ULTRA SEALER 50HSS sprawdzi się w przedsiębiorstwach, które potrzebują automatycznego systemu do szybkiego pakowania produktów, w tym elementów o dużej długości.

Wydajność do 6000 opakowań na godzinę, listwa zgrzewająca 500 mm, prędkość przenośników do 45 m/min, elektroniczna kontrola naprężenia folii oraz pamięć 50 programów pozwalają wykorzystać urządzenie w rozbudowanych procesach produkcyjnych.

ULTRA SEALER 50HSS może pracować jako samodzielna maszyna do zgrzewania folii lub jako część kompletnej linii z tunelem termokurczliwym.
