Automatyczna zgrzewarka kątowa do folii termokurczliwej ULTRA Sealer 50HSE

Opis

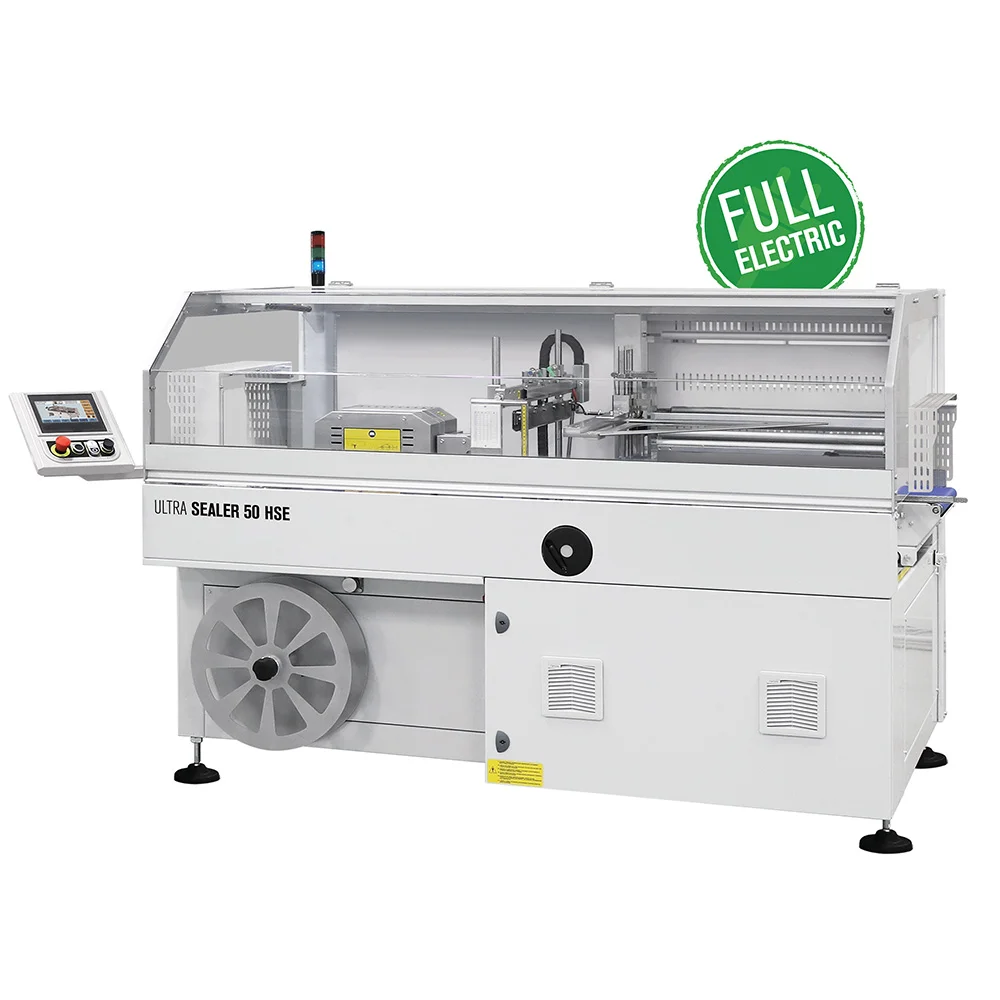

Maszyna do zgrzewania folii ULTRA SEALER 50HSE

Maszyna do zgrzewania folii ULTRA SEALER 50HSE to automatyczna zgrzewarka przeznaczona do seryjnego pakowania produktów w folię. Konstrukcja umożliwia obsługę wyrobów o praktycznie nieograniczonej długości, dzięki czemu urządzenie dobrze sprawdza się przy panelach, deskach, listwach, profilach i innych długich elementach.

ULTRA SEALER 50HSE automatyzuje podawanie produktu, rozwijanie folii, wykonywanie zgrzewu oraz odbiór gotowego pakunku. Maksymalna wydajność sięga 4200 opakowań na godzinę, a poprzeczna listwa zgrzewająca ma długość 500 mm.

Maszyna obsługuje produkty o wysokości do 200 mm. W standardowej konfiguracji pracuje z folią poliolefinową do 30 µm, a po zastosowaniu odpowiedniego układu zgrzewającego może wykorzystywać także folię PE o grubości od 15 do 80 µm.

System sterowania z panelem dotykowym 7″ pozwala zapisać do 50 programów roboczych. Operator może przygotować osobne ustawienia dla różnych produktów, folii i parametrów procesu.

Jak działa ULTRA SEALER 50HSE?

Napędzany przenośnik podaje produkt do folii. Fotokomórki wykrywają jego obecność i uruchamiają automatyczny cykl pakowania.

Maszyna następnie:

• transportuje produkt,
• rozwija odpowiednią ilość folii,
• kontroluje jej prowadzenie i naprężenie,
• wykonuje zgrzew poprzeczny,
• wykonuje zgrzew wzdłużny,
• odcina nadmiar materiału,
• wyprowadza gotowy pakunek,
• przygotowuje układ do kolejnego produktu.

Operator nie musi ręcznie wykonywać każdego zgrzewu ani przesuwać produktu pomiędzy poszczególnymi etapami.

Pakowanie produktów o nieograniczonej długości

Jedną z najważniejszych zalet ULTRA SEALER 50HSE stanowi możliwość pakowania produktów bez ograniczenia ich długości wynikającego z zamkniętej ramy zgrzewającej.

Maszyna wykorzystuje układ zgrzewania poprzecznego oraz bocznego. Produkt może więc przesuwać się przez urządzenie wzdłuż linii transportowej, a system zamyka folię podczas przejścia przez kolejne strefy.

Rozwiązanie szczególnie dobrze odpowiada produktom takim jak:

• panele podłogowe,
• deski,
• listwy,
• profile,
• karnisze,
• elementy drewniane,
• długie komponenty przemysłowe,
• zestawy elementów o dużej długości.

Długość produktu nie ogranicza się do wymiaru klasycznej ramy zgrzewającej.

Maksymalna wysokość produktu 200 mm

ULTRA SEALER 50HSE obsługuje produkty o wysokości do 200 mm.

Parametr ten należy uwzględnić razem z szerokością produktu, ilością potrzebnej folii oraz sposobem ułożenia pakunku na przenośniku.

Automatyczny system prowadzenia umożliwia seryjne pakowanie produktów o powtarzalnych wymiarach.

Wydajność do 4200 opakowań na godzinę

Maksymalna wydajność ULTRA SEALER 50HSE wynosi do 4200 opakowań na godzinę.

Rzeczywiste tempo pracy zależy między innymi od:

• długości produktu,
• jego wymiarów,
• rodzaju folii,
• parametrów zgrzewania,
• odstępów między produktami,
• organizacji podawania,
• sposobu odbioru gotowych opakowań.

Automatyczne podawanie, detekcja produktu i wyprowadzanie pakunku ograniczają przerwy pomiędzy kolejnymi cyklami.

Automatyczne podawanie produktu

Napędzany przenośnik transportuje produkty przez maszynę.

Fotokomórki kontrolują ich obecność i przekazują informacje do sterownika. Dzięki temu system może zsynchronizować transport z rozwijaniem folii oraz pracą elementów zgrzewających.

Operator może skoncentrować się na nadzorowaniu procesu i przygotowaniu kolejnych produktów.

Automatyczne rozwijanie folii

ULTRA SEALER 50HSE samodzielnie podaje materiał potrzebny do wykonania opakowania.

System rozwijania współpracuje z mechanizmami prowadzenia i redukcji naprężenia folii, które znajdują się przed poprzecznym oraz wzdłużnym układem zgrzewającym.

Takie rozwiązanie pomaga zachować stabilne prowadzenie materiału podczas szybkiej pracy.

Poprzeczna listwa zgrzewająca 500 mm

Maszyna posiada poprzeczną listwę zgrzewającą o długości:

500 mm.

Układ wykonuje zamknięcie folii przed i za produktem, natomiast boczny system zgrzewający prowadzi połączenie wzdłuż pakunku.

Połączenie dwóch rodzajów zgrzewu pozwala pakować długie produkty bez typowego ograniczenia długości charakterystycznego dla klasycznych zgrzewarek kątowych.

Zgrzew boczny na gorąco

ULTRA SEALER 50HSE wykorzystuje boczny system zgrzewania na gorąco.

Mechanizm zamyka folię wzdłuż kierunku transportu produktu, dzięki czemu materiał może tworzyć ciągłe opakowanie wokół długiego elementu.

Urządzenie posiada także mechanizm bocznego przesuwania wzdłużnego układu zgrzewającego.

Regulacja pomaga dostosować położenie zgrzewu do szerokości produktu i sposobu prowadzenia folii.

Zmotoryzowana listwa poprzeczna

Ruch poprzecznej listwy zgrzewającej kontrolują falownik oraz enkoder.

Elektroniczne sterowanie pozwala precyzyjnie kontrolować pozycję mechanizmu podczas kolejnych etapów cyklu.

Po wykonaniu zgrzewu listwa wraca do pozycji roboczej, a produkt może przesunąć się dalej.

Regulacja wysokości listwy

Operator może regulować wysokość poprzecznej listwy zgrzewającej.

Funkcja pozwala dopasować położenie mechanizmu do wysokości pakowanego produktu.

Prawidłowe ustawienie pomaga prowadzić folię w odpowiednim miejscu i ograniczać jej zbędne zużycie.

Elementy zgrzewające pokryte PTFE

Element zgrzewający posiada powierzchnię pokrytą PTFE.

Powłoka ogranicza przywieranie rozgrzanej folii podczas pracy i pomaga zachować powtarzalne warunki kolejnych zgrzewów.

Regularna kontrola elementu roboczego pozwala szybko wykryć jego zużycie.

Niezależna regulacja temperatury zgrzewania

ULTRA SEALER 50HSE umożliwia oddzielne ustawianie temperatury dla poprzecznego oraz wzdłużnego układu zgrzewającego.

Operator może dzięki temu dopasować oba parametry do:

• rodzaju folii,
• grubości materiału,
• prędkości procesu,
• wymaganego charakteru połączenia.

Niezależna regulacja ułatwia uzyskanie odpowiedniej jakości obu zgrzewów.

Regulacja czasu zgrzewania

Sterownik pozwala również zmieniać czas działania elementów zgrzewających.

Parametr należy dobrać razem z temperaturą.

Zbyt krótki czas może nie zapewnić właściwego połączenia, a zbyt długi może niepotrzebnie przegrzewać materiał.

Dla powtarzalnych produktów ustawienia można zapisać jako osobny program.

Folia poliolefinowa

W standardowej konfiguracji ULTRA SEALER 50HSE może pracować z folią poliolefinową o grubości do 30 µm.

Materiał dobrze sprawdza się przy produktach, które po zgrzaniu trafiają do tunelu termokurczliwego.

Tunel ogrzewa folię, a materiał dopasowuje się do kształtu produktu.

Folia PE od 15 do 80 µm

Maszynę można przygotować do pracy z polietylenem poprzez zastosowanie odpowiedniego układu zgrzewającego.

Opcjonalna konfiguracja obsługuje folię PE o grubości od:

15 do 80 µm.

Szerszy zakres grubości pozwala dobrać materiał do cięższych, większych lub bardziej wymagających produktów.

Rolka folii do 600 × Ø350 mm

ULTRA SEALER 50HSE obsługuje rolki o maksymalnych wymiarach:

600 × Ø350 mm.

Duża średnica rolki ogranicza częstotliwość wymiany materiału przy pracy seryjnej.

Automatyczny system podawania rozwija folię zgodnie z bieżącym cyklem produkcyjnym.

System prowadzenia i redukcji naprężenia folii

Maszyna posiada układy odpowiedzialne za prowadzenie materiału oraz zmniejszanie jego naprężenia przed strefami zgrzewania.

System wspiera stabilne podawanie folii i pomaga ograniczyć problemy wynikające z jej nadmiernego napięcia.

Ma to szczególne znaczenie podczas szybkiego pakowania długich produktów.

Pakowanie pojedynczych produktów

ULTRA SEALER 50HSE może pakować pojedyncze elementy podawane kolejno na przenośnik.

Operator może przygotować program odpowiadający konkretnemu produktowi, a następnie uruchamiać kolejne serie z tymi samymi parametrami.

Automatyczna detekcja i transport pozwalają ograniczyć liczbę ręcznych operacji.

Pakowanie grup produktów

Maszyna może również pakować kilka produktów jako jedną grupę.

Pozwala to przygotowywać:

• zestawy,
• multipaki,
• pakiety transportowe,
• grupy jednakowych elementów,
• komplety sprzedażowe.

Sterownik umożliwia zapisanie oddzielnych parametrów dla różnych konfiguracji.

FULL ELECTRIC 4.0

ULTRA SEALER 50HSE wykorzystuje elektryczne napędy sterowane falownikami.

Każdy silnik współpracuje z odpowiednim systemem sterowania, co pozwala precyzyjnie kontrolować ruch przenośników i mechanizmów zgrzewających.

Konstrukcja Full Electric ogranicza zależność procesu od klasycznych napędów mechanicznych i pozwala dokładnie ustawiać parametry pracy.

Dwa przenośniki transportowe

Maszyna wykorzystuje dwa napędzane przenośniki odpowiedzialne za prowadzenie produktu przez strefę roboczą.

System kontroluje także ich wzajemne położenie za pomocą napędu sterowanego falownikiem.

Elektroniczna regulacja prędkości pozwala dostosować transport do produktu oraz tempa pozostałych urządzeń w linii.

System sterowania z ekranem 7″

ULTRA SEALER 50HSE posiada panel operatorski z kolorowym ekranem dotykowym 7″.

Interfejs umożliwia zarządzanie parametrami maszyny i zapisanymi programami.

Operator może kontrolować między innymi:

• temperaturę zgrzewania,
• czas zgrzewania,
• prędkość przenośników,
• ustawienia produktów,
• pracę elementów zgrzewających,
• sposób pakowania,
• statystyki procesu.

Graficzny interfejs ułatwia obsługę podczas częstych zmian asortymentu.

Pamięć 50 programów roboczych

Sterownik pozwala zapisać do 50 programów.

Każdy program może zawierać parametry przygotowane dla określonego:

• produktu,
• wymiaru,
• rodzaju folii,
• układu produktów,
• czasu zgrzewania,
• temperatury,
• prędkości transportu.

Duża pamięć receptur szczególnie dobrze sprawdza się w firmach, które regularnie wracają do wielu różnych formatów.

Statystyki procesu

Panel pozwala kontrolować informacje związane z pracą maszyny.

Operator może wykorzystywać statystyki procesu do nadzorowania produkcji i porównywania poszczególnych ustawień.

Dane ułatwiają kontrolę seryjnego pakowania oraz ocenę pracy stanowiska.

System odbioru ścinków folii

ULTRA SEALER 50HSE posiada system odzysku odpadów powstających podczas zgrzewania.

Układ odbiera zbędny materiał i ogranicza gromadzenie się ścinków w strefie roboczej.

Ma to szczególne znaczenie przy wydajności sięgającej kilku tysięcy opakowań na godzinę.

Specyfikacja techniczna ULTRA SEALER 50HSE

Zasilanie 380 V i moc 2,3 kW

Maszyna pracuje z trójfazowym zasilaniem 380 V przy częstotliwości 50/60 Hz.

Moc zainstalowana wynosi:

2,3 kW.

Przed montażem należy przygotować odpowiednie przyłącze elektryczne oraz wystarczającą przestrzeń na podawanie długich produktów i ich odbiór po zgrzaniu.

Wymiary ULTRA SEALER 50HSE

Wymiary maszyny wynoszą:

2180 × 1545 × 1505–1665 mm.

Masa netto wynosi:

715 kg.

Regulowany zakres wysokości ułatwia dostosowanie urządzenia do pozostałych elementów linii technologicznej.

Przy produktach o dużej długości należy również przewidzieć odpowiednią przestrzeń przed i za maszyną.

Współpraca z tunelem termokurczliwym

ULTRA SEALER 50HSE może pracować samodzielnie jako maszyna do zgrzewania folii lub współpracować z tunelem termokurczliwym.

Po wykonaniu zgrzewów przenośnik transportuje pakunek bezpośrednio do tunelu.

Proces może wyglądać następująco:

1. przenośnik podaje produkt,
2. fotokomórki wykrywają jego położenie,
3. system rozwija folię,
4. układ wykonuje zgrzew wzdłużny,
5. listwa poprzeczna zamyka opakowanie,
6. system odprowadza ścinki,
7. przenośnik wyprowadza pakunek,
8. produkt trafia do tunelu,
9. folia obkurcza się wokół produktu.

Maszynę można połączyć między innymi z tunelami S55 DC HS i S85 DC HS.

Centrowanie folii z nadrukiem

Opcjonalny system centrowania pomaga prowadzić folię z nadrukiem we właściwym położeniu.

Rozwiązanie sprawdza się przy produktach, dla których pozycja grafiki na gotowym opakowaniu ma znaczenie.

System ogranicza boczne przesuwanie materiału podczas automatycznego podawania.

Fotokomórka oszczędzająca produkt

Maszynę można wyposażyć w dodatkową fotokomórkę wspierającą kontrolę produktu podczas procesu.

Opcja rozszerza możliwości automatycznej detekcji i może ułatwić prowadzenie określonych formatów przez linię.

Perforator folii na zimno

Opcjonalny perforator wykonuje niewielkie otwory w folii bez jej podgrzewania.

Otwory umożliwiają odprowadzanie powietrza podczas późniejszego termokurczu.

Rozwiązanie może poprawić dopasowanie folii do produktu po przejściu przez tunel.

Wydłużony przenośnik wejściowy

Przenośnik wejściowy można wydłużyć o 500 mm.

Dodatkowa przestrzeń ułatwia:

• podawanie długich produktów,
• stabilizowanie ich przed zgrzewem,
• połączenie z wcześniejszym urządzeniem,
• organizację automatycznej linii.

Przy bardzo długich produktach odpowiednie przygotowanie sekcji wejściowej ma szczególne znaczenie.

Przenośnik rolkowy na wyjściu

Za ULTRA SEALER 50HSE można zastosować zabezpieczony przenośnik rolkowy o długości 1000 mm.

Pozwala on odbierać produkty po zgrzewaniu lub przekazywać je do kolejnej części procesu.

Opcja sprawdza się między innymi wtedy, gdy maszyna nie łączy się bezpośrednio z tunelem.

Maszyna do zgrzewania długich produktów

Konstrukcja ULTRA SEALER 50HSE szczególnie dobrze odpowiada produkcji, w której standardowa zgrzewarka kątowa ogranicza maksymalną długość produktu.

System bocznego zgrzewania umożliwia prowadzenie folii wzdłuż elementu, dlatego maszyna może zabezpieczać produkty znacznie dłuższe od samej strefy zgrzewania.

Rozwiązanie sprawdza się między innymi w branży:

• podłogowej,
• drzewnej,
• budowlanej,
• wyposażenia wnętrz,
• produkcji profili i listew,
• przemysłowej.

Automatyczna maszyna do dużych serii

Wydajność do 4200 opakowań na godzinę pozwala wykorzystać ULTRA SEALER 50HSE w procesach, w których ręczne i półautomatyczne systemy nie zapewniają już wymaganej przepustowości.

Automatyczny transport, detekcja produktu, podawanie folii, zgrzewanie i odbiór pakunku ograniczają udział operatora w pojedynczym cyklu.

Pamięć 50 programów ułatwia dodatkowo obsługę wielu formatów na jednej maszynie.

Gdzie sprawdzi się maszyna do zgrzewania folii ULTRA SEALER 50HSE?

Maszyna do zgrzewania folii ULTRA SEALER 50HSE sprawdzi się przede wszystkim w przedsiębiorstwach, które seryjnie pakują długie produkty i potrzebują automatycznego systemu o wysokiej wydajności.

Model dobrze odpowiada zakładom produkującym panele, deski, profile, listwy, karnisze i inne elementy o dużej długości.

Wydajność do 4200 opakowań na godzinę, zgrzew poprzeczny 500 mm, maksymalna wysokość produktu 200 mm, automatyczne prowadzenie folii oraz pamięć 50 programów pozwalają wykorzystać urządzenie jako samodzielną zgrzewarkę lub element kompletnej linii termokurczliwej.
