Combi Packer 50A CF – automatyczna zaklejarka z bandownicą

Combi Packer 50A CF to automatyczna stacja pakująca, która łączy zamykanie górnych klap kartonu, zaklejanie opakowania taśmą samoprzylepną oraz automatyczne bandowanie taśmą PP. Dzięki temu kilka kolejnych operacji końcowego pakowania może zostać wykonanych na jednym stanowisku, bez konieczności przenoszenia kartonu pomiędzy oddzielną zaklejarką i bandownicą.

Urządzenie zostało zaprojektowane do kartonów typu amerykańskiego o stałych wymiarach w obrębie danej serii. Format jest ustawiany ręcznie podczas przygotowania maszyny, natomiast późniejszy cykl odbywa się automatycznie. Combi Packer 50A CF samoczynnie składa wszystkie cztery górne klapy, zakleja górę i dół kartonu, a następnie może wykonać dodatkowe opasanie za pomocą zintegrowanej bandownicy Speed Strap.

Dzięki automatycznemu zamykaniu klap urządzenie dobrze sprawdza się w liniach, w których operator nie powinien ręcznie zamykać każdego kartonu. Co więcej, producent przewiduje wykorzystanie Combi Packer 50A CF w całkowicie automatycznych liniach bez stałej obecności operatora przy samej stacji.

Zaklejarka osiąga wydajność do około 8–10 kartonów/min, natomiast zintegrowana Speed Strap może wykonywać do 65 cykli bandowania na minutę. Maszyna obsługuje kartony od 200 × 150 × 120 do 600 × 500 × 480 mm i o masie do 30 kg.

W efekcie Combi Packer 50A CF może przejąć kompletny proces zamknięcia i dodatkowego zabezpieczenia kartonu przed dalszym transportem, magazynowaniem albo paletyzacją.

Automatyczne zamykanie czterech górnych klap

Jedną z najważniejszych funkcji Combi Packer 50A CF jest automatyczny system zamykania klap.

Karton może zostać doprowadzony do maszyny z otwartą górną częścią. Następnie mechanizm składa kolejno cztery górne klapy i przygotowuje opakowanie do zaklejenia.

Dzięki temu operator nie musi ręcznie zamykać kartonu bezpośrednio przed wejściem do zaklejarki.

Ma to szczególne znaczenie w procesach o większej wydajności, ponieważ ręczne składanie klap może stać się dodatkowym etapem ograniczającym przepustowość linii.

Ponadto automatyczne wykonywanie tej samej sekwencji poprawia powtarzalność procesu. Każdy prawidłowo przygotowany karton może zostać zamknięty w podobny sposób przed aplikacją taśmy.

Po złożeniu klap opakowanie jest prowadzone przez głowice zaklejające. W efekcie góra i dół kartonu zostają zabezpieczone taśmą samoprzylepną.

Dzięki połączeniu mechanizmu flap closing z zaklejarką nie jest potrzebne osobne stanowisko przeznaczone wyłącznie do ręcznego przygotowania górnej części opakowania.

Ręczne ustawianie formatu i automatyczny proces

Combi Packer 50A CF jest urządzeniem automatycznym, jednak nie jest zaklejarką samowymiarującą.

Format kartonu jest ustawiany ręcznie.

Oznacza to, że operator lub technik przygotowuje maszynę do określonej szerokości i wysokości opakowania przed rozpoczęciem serii. Następnie kolejne kartony o tych samych wymiarach mogą przechodzić przez kompletny proces automatycznie.

Dlatego model najlepiej odpowiada produkcji typu:

uniform – stały format kartonu w obrębie partii.

Po zmianie wymiaru opakowania konieczne jest ponowne ustawienie maszyny.

Jednocześnie nie zmienia to automatycznego charakteru właściwego cyklu. Po prawidłowym przezbrojeniu karton jest transportowany, górne klapy są składane, wykonywane jest zaklejanie, a następnie może zostać uruchomione bandowanie.

Dzięki temu Combi Packer 50A CF może pracować w automatycznej linii, mimo że samo ustawienie formatu nie odbywa się automatycznie.

Takie rozwiązanie szczególnie dobrze sprawdza się w zakładach, które produkują lub pakują dłuższe serie jednego rodzaju kartonu.

Jak działa Combi Packer 50A CF?

Proces rozpoczyna się od doprowadzenia napełnionego kartonu do sekcji wejściowej urządzenia.

Karton jest przejmowany przez dwa boczne pasy transportowe. Dzięki niezależnemu prowadzeniu z obu stron opakowanie pozostaje stabilne podczas przejścia przez kolejne mechanizmy.

Następnie automatyczny system zamyka cztery górne klapy.

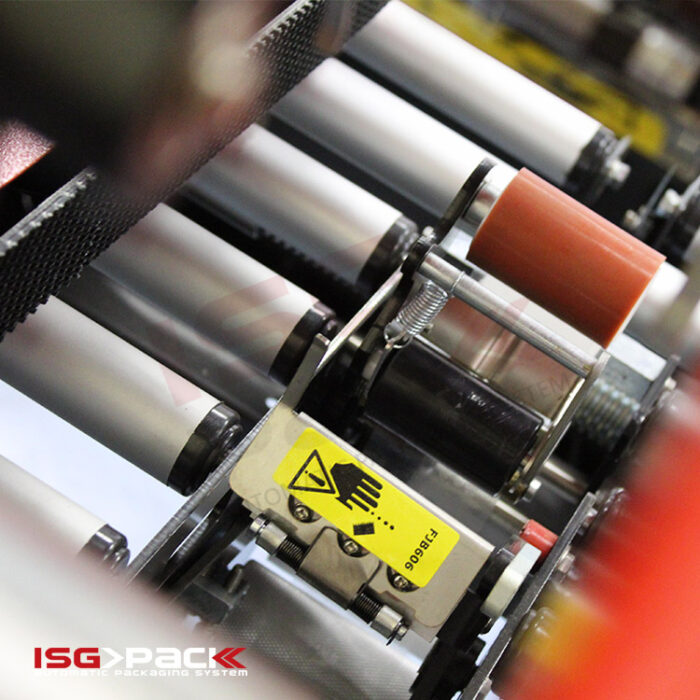

Po ich prawidłowym ułożeniu karton trafia do głowic zaklejających. Taśma samoprzylepna jest nanoszona na górne i dolne połączenie klap, dzięki czemu opakowanie zostaje zamknięte.

Kolejnym etapem jest automatyczne bandowanie.

Karton przechodzi przez ramę Speed Strap o wymiarach 650 × 500 mm. Czujnik uruchamia odpowiedni cykl, a taśma PP zostaje przeprowadzona wokół opakowania, naprężona, połączona i odcięta.

Następnie zabezpieczony karton opuszcza stację i może zostać przekazany dalej.

W zależności od konfiguracji za urządzeniem mogą znajdować się między innymi przenośniki, system znakowania, kontrola masy, sorter albo stanowisko paletyzacji.

W efekcie proces od otwartego kartonu do zaklejonej i spiętej paczki może przebiegać w jednym ciągu technologicznym.

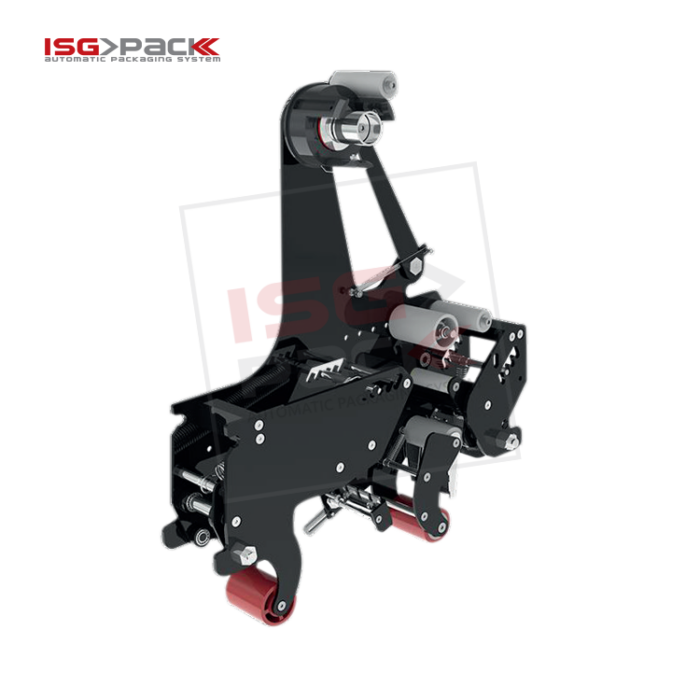

Zaklejanie taśmą 50 lub 75 mm

Combi Packer 50A CF współpracuje z taśmami samoprzylepnymi wykonanymi z:

• Kraft,
• polipropylenu,
• PVC.

Producent przewiduje głowice zaklejające dla taśmy:

50 lub 75 mm.

Ponadto oficjalna karta techniczna wskazuje możliwość stosowania rolek o długości do 990 m.

Dzięki temu materiał można dobrać do wymiarów, masy oraz konstrukcji opakowania, a duże rolki ograniczają częstotliwość wymiany taśmy w czasie seryjnej pracy.

Prędkość transportu kartonu wynosi:

19 m/min.

Natomiast maksymalna wydajność procesu zaklejania została określona jako:

do 8–10 kartonów/min.

Parametry te opisują dwa różne aspekty działania maszyny. Prędkość 19 m/min odnosi się do transportu opakowania, z kolei 8–10 kartonów/min określa maksymalną liczbę cykli zaklejania.

Rzeczywista przepustowość będzie zależała między innymi od długości kartonu, sposobu doprowadzania opakowań, konfiguracji bandowania oraz synchronizacji z pozostałymi maszynami.

Dlatego podczas projektowania linii należy analizować wydajność całego procesu, a nie wyłącznie maksymalną prędkość pasów.

Speed Strap – automatyczna bandownica do 65 cykli/min

Drugim najważniejszym modułem Combi Packer 50A CF jest automatyczna bandownica:

Speed Strap.

W stacji zastosowano ramę o wymiarach:

650 × 500 mm.

Maksymalna prędkość modułu wynosi:

do 65 cykli/min.

Wartość ta odnosi się do samego cyklu bandowania. Nie oznacza więc, że cała stacja przygotowuje 65 kompletnych kartonów w ciągu minuty.

Sekcja zaklejająca osiąga maksymalnie około 8–10 kartonów/min. Dzięki znacznie wyższej wydajności Speed Strap bandownica posiada jednak dużą rezerwę prędkości i nie powinna stanowić podstawowego ograniczenia procesu przy typowej pracy tej stacji.

Automatyczny czujnik może wyzwalać cykl bandowania po prawidłowym ustawieniu kartonu.

Następnie materiał jest prowadzony wokół opakowania, naprężany i łączony.

Dzięki temu nie jest wymagane ręczne przeciąganie ani zaciskanie taśmy na każdym kolejnym kartonie.

W efekcie bandowanie staje się kolejnym automatycznym etapem całej linii końcowego pakowania.

Taśma PP 5, 9 lub 12 mm i naciąg do 45 kg

Speed Strap zastosowana w Combi Packer 50A CF współpracuje z taśmą polipropylenową:

• 5 mm,
• 9 mm,
• 12 mm.

Zakres grubości taśmy wynosi:

0,45–0,65 mm.

Dzięki kilku szerokościom materiał bandujący można dobrać do charakterystyki pakowanego produktu.

Węższa taśma może odpowiadać lżejszym opakowaniom. Natomiast przy większych lub cięższych kartonach można wykorzystać szerszy materiał, jeżeli odpowiada on wymaganiom procesu.

Maksymalny naciąg wynosi:

do 45 kg.

Jednocześnie nie każdy karton powinien być spinany z maksymalną wartością. Siłę należy dobrać do sztywności tektury, masy produktu oraz parametrów konkretnej taśmy.

Dzięki regulacji można ograniczyć ryzyko nadmiernego odkształcania lżejszych opakowań.

Z kolei przy bardziej odpornych kartonach odpowiednio dobrane naprężenie pomaga skuteczniej ustabilizować opakowanie.

W efekcie ta sama bandownica może obsługiwać różne zastosowania w ramach parametrów przewidzianych przez producenta.

Kartony od 200 × 150 × 120 do 600 × 500 × 480 mm

Combi Packer 50A CF została zaprojektowana do kartonów typu amerykańskiego.

Minimalny format wynosi:

L 200 × W 150 × H 120 mm.

Maksymalny format:

L 600 × W 500 × H 480 mm.

Oznacza to następujący zakres:

• długość: 200–600 mm,
• szerokość: 150–500 mm,
• wysokość: 120–480 mm.

Maksymalna masa pojedynczego kartonu wynosi:

30 kg.

Ponadto przy doborze produktu należy uwzględnić ramę Speed Strap 650 × 500 mm.

Standardowa maszyna przeznaczona jest do stałego formatu kartonów w danej serii. Jednak producent przewiduje również możliwość wykonania urządzeń o niestandardowych wymiarach na indywidualne zamówienie.

Dzięki temu zastosowania wykraczające poza podstawowy zakres mogą zostać przeanalizowane jako konfiguracja specjalna.

Automatyczna stacja do linii bez stałej obsługi operatora

Jedną z najważniejszych różnic pomiędzy Combi Packer 50A CF a prostszymi stacjami półautomatycznymi jest możliwość pracy w całkowicie automatycznym ciągu technologicznym.

Producent przeznacza model do linii, które po ustawieniu odpowiedniego formatu mogą pracować bez operatora bezpośrednio przy zaklejarce.

Ma to związek przede wszystkim z automatycznym zamykaniem czterech górnych klap.

W urządzeniach wymagających ręcznego składania klap operator musi przygotować każdy karton bezpośrednio przed zaklejaniem. Natomiast Combi Packer 50A CF wykonuje tę operację automatycznie.

Dzięki temu przed stacją może znajdować się na przykład:

• automatyczna formierka kartonów,
• stanowisko pakowania produktu,
• system case packing,
• transporter doprowadzający.

Po zaklejeniu i bandowaniu możliwe jest natomiast przekazanie kartonu do:

• etykietowania,
• drukowania oznaczeń,
• kontroli wagi,
• sortowania,
• paletyzacji,
• magazynu.

W efekcie Combi Packer 50A CF może pełnić rolę automatycznego modułu end-of-line odpowiedzialnego za końcowe zamknięcie i dodatkowe zabezpieczenie kartonu.

Zasilanie, pneumatyka i warunki instalacji

Sekcja zaklejająca Combi Packer 50A CF wykorzystuje zasilanie:

380 V, 3 fazy, 50/60 Hz.

Moc zainstalowana zaklejarki wynosi:

0,40 kW.

Natomiast Speed Strap posiada oddzielne zasilanie:

220 V, 1 faza, 50/60 Hz

oraz moc:

0,70 kW.

Wartości dotyczą dwóch osobnych modułów, dlatego nie należy automatycznie prezentować ich sumy jako oficjalnie deklarowanej całkowitej mocy stacji.

Combi Packer 50A CF wymaga również sprężonego powietrza.

Ciśnienie robocze wynosi:

6 bar.

Zużycie powietrza:

7 Nl/min.

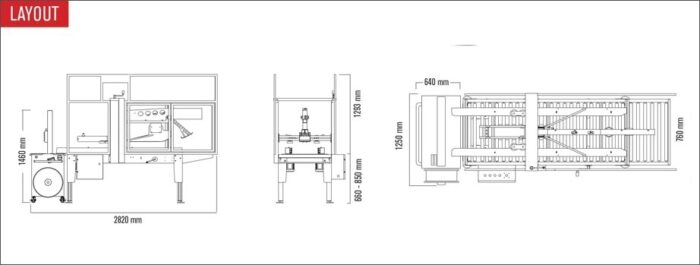

Wysokość powierzchni roboczej wynosi:

850 mm.

Wymiary całej maszyny to:

2820 × 1250 × 2143 mm.

Masa urządzenia:

450 kg.

Ponadto producent podaje maksymalny poziom hałasu do 75 dB oraz zastosowanie awaryjnego wyłącznika grzybkowego zgodnego z wymaganiami CE.

Dostępny jest również wariant ze stali nierdzewnej:

Combi Packer 50A CF SS.

Dane techniczne Combi Packer 50A CF

Gdzie sprawdzi się Combi Packer 50A CF?

Combi Packer 50A CF sprawdzi się przede wszystkim w procesach, w których kartony jednego formatu są pakowane w większych seriach, a końcowy etap powinien być możliwie mocno zautomatyzowany.

Maszyna może znaleźć zastosowanie między innymi:

• w zakładach produkcyjnych,
• w centrach dystrybucyjnych,
• w magazynach,
• w automatycznych liniach pakowania,
• za systemami napełniania kartonów,
• w końcowych odcinkach linii produkcyjnych,
• przed automatyczną paletyzacją,
• przy kartonach wymagających dodatkowego zabezpieczenia PP.

Szczególnie istotna jest funkcja automatycznego zamykania wszystkich czterech górnych klap.

Dzięki niej można ograniczyć ręczną czynność wykonywaną zazwyczaj przed zaklejeniem kartonu.

Ponadto zintegrowana Speed Strap eliminuje konieczność kierowania kartonu do osobnej bandownicy.

W efekcie jedna stacja może automatycznie zamknąć klapy, zakleić karton z dwóch stron oraz wykonać dodatkowe opasanie.

Dlatego Combi Packer 50A CF jest rozwiązaniem przeznaczonym przede wszystkim dla przedsiębiorstw, które chcą uporządkować i zautomatyzować końcową część procesu pakowania stałych formatów kartonów.

Najważniejsze zalety Combi Packer 50A CF

• automatyczne składanie czterech górnych klap,
• automatyczne zaklejanie góry i dołu kartonu,
• Speed Strap zintegrowana z zaklejarką,
• wydajność zaklejania do 8–10 kartonów/min,
• bandowanie do 65 cykli/min,
• taśma PP 5, 9 lub 12 mm,
• regulowany naciąg do 45 kg,
• rama bandownicy 650 × 500 mm,
• dwa boczne pasy transportowe,
• prędkość transportu 19 m/min,
• obsługa taśmy klejącej 50 lub 75 mm,
• kartony od 200 × 150 × 120 do 600 × 500 × 480 mm,
• maksymalna masa kartonu 30 kg,
• możliwość pracy w całkowicie automatycznej linii,
• brak konieczności ręcznego zamykania górnych klap podczas cyklu,
• możliwość wykonania wersji nierdzewnej,
• możliwość zamówienia niestandardowych wymiarów maszyny.
