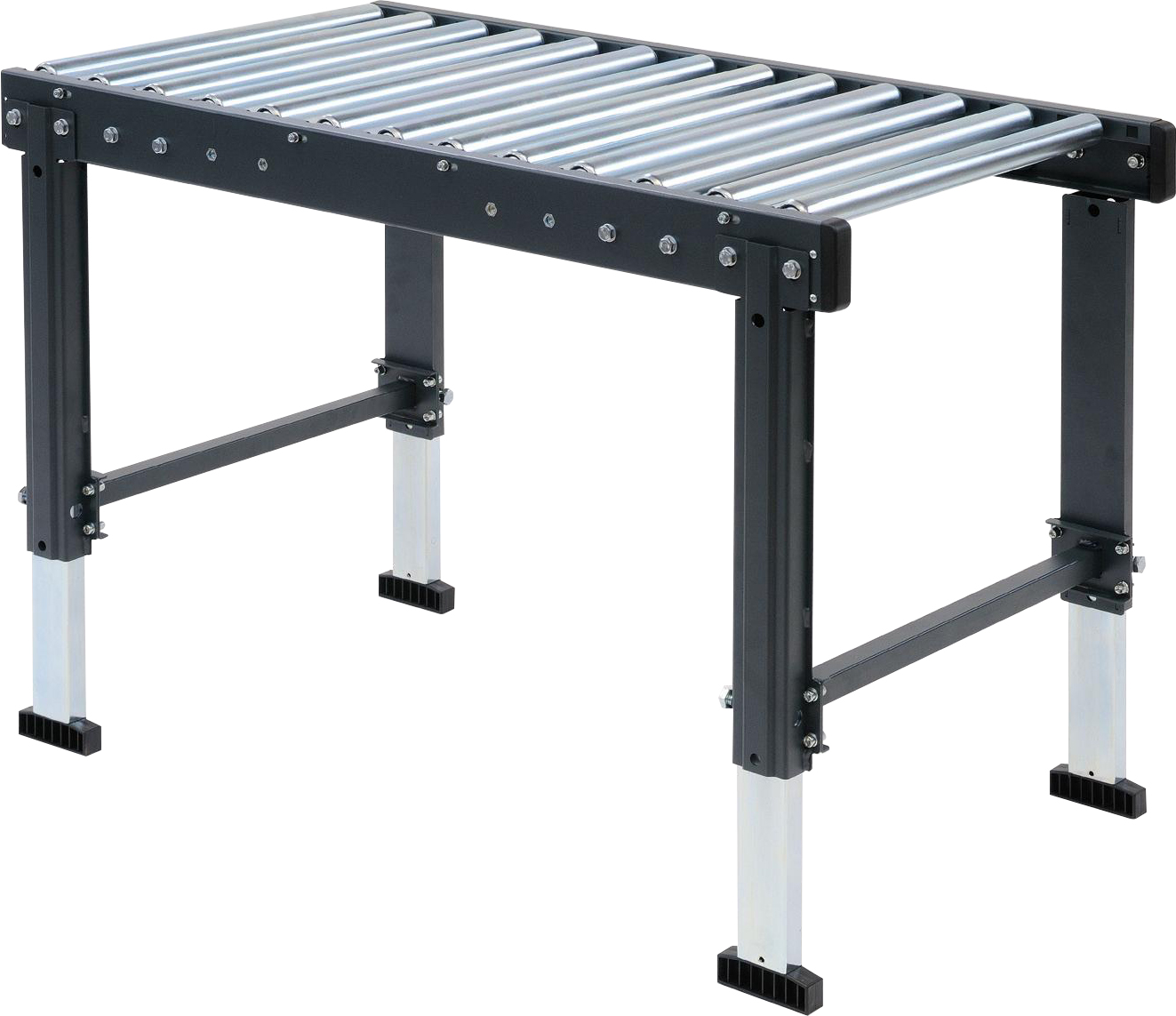

Przenośnik rolkowy SIAT RG‑ST

Opis

Przenośnik rolkowy SIAT RG-ST do transportu kartonów

Przenośnik rolkowy SIAT RG-ST to stacjonarny, nienapędzany transporter przeznaczony do przemieszczania kartonów i innych stabilnych opakowań pomiędzy kolejnymi etapami pakowania. Konstrukcja wykorzystuje metalowe rolki obracające się swobodnie, dlatego produkt może być przesuwany ręcznie przez operatora albo przemieszczać się grawitacyjnie przy odpowiednim ustawieniu przenośnika. Dzięki temu RG-ST nie wymaga własnego silnika ani elektrycznego układu napędowego.

Rodzina obejmuje 17 wariantów różniących się szerokością, długością oraz podziałką rolek. Dostępne szerokości wynoszą 500, 650 i 800 mm, natomiast poszczególne sekcje mają od 375 do 1950 mm długości. Ponadto producent przewiduje podziałkę rolek 37,5 lub 75 mm, co pozwala dopasować liczbę punktów podparcia do wymiarów transportowanych opakowań.

Każdy wariant wskazany w aktualnej karcie technicznej SIAT ma nośność do 25 kg. Rolki posiadają średnicę Ø32 mm, a cały system może zostać ustawiony na regulowanych podporach ST w trzech zakresach wysokości. W efekcie przenośnik rolkowy SIAT RG-ST może zostać połączony z zaklejarkami, formierkami, transporterami i stanowiskami operatorskimi pracującymi na różnych poziomach.

Nienapędzany przenośnik rolkowy SIAT RG-ST

Najważniejszą cechą RG-ST jest brak własnego napędu.

W oficjalnej karcie technicznej wszystkie warianty zostały określone jako:

Drive: Idle.

Oznacza to, że przenośnik nie posiada silnika wymuszającego ruch rolek. Dlatego nie należy przypisywać mu stałej prędkości transportu, takiej jak 14 m/min.

Produkt może być przemieszczany po rolkach na dwa podstawowe sposoby:

• ręcznie przez operatora,
• grawitacyjnie przy odpowiedniej różnicy poziomów.

Dzięki temu system jest prostszy niż transporter napędzany. Ponadto nie wymaga doprowadzania energii elektrycznej do każdego odcinka.

W efekcie RG-ST szczególnie dobrze sprawdza się tam, gdzie kartony trzeba jedynie przekazać pomiędzy sąsiednimi stanowiskami, a automatyczny napęd nie jest konieczny.

Stały liniowy przenośnik rolkowy

SIAT klasyfikuje RG jako:

Linear Fixed Roller Conveyor.

Jest to więc liniowy przenośnik o stałej długości, a nie transporter rozsuwany taki jak GTL lub GTR.

Po wybraniu konkretnego wariantu długość sekcji pozostaje niezmienna. Dzięki temu konstrukcja tworzy stabilny, prosty odcinek transportowy.

Ponadto kilka sekcji można wykorzystać do budowy dłuższego ciągu. W efekcie możliwe jest przygotowanie transportu odpowiadającego dokładnie układowi danego stanowiska.

Stała konstrukcja dobrze odpowiada liniom, w których położenie zaklejarki, formierki lub stołu roboczego nie zmienia się podczas codziennej pracy.

Ruch kartonu ręczny lub grawitacyjny

Rolki obracają się swobodnie i nie są połączone z napędem elektrycznym.

Dlatego karton może zostać przesunięty przez pracownika niewielką siłą. Natomiast przy właściwie przygotowanym spadku transport może odbywać się z wykorzystaniem grawitacji.

Dzięki temu można ograniczyć konieczność ręcznego podnoszenia opakowań pomiędzy kolejnymi urządzeniami.

Ponadto produkt pozostaje podparty przez rolki na całym odcinku transportera.

W efekcie operator może przesuwać karton po powierzchni zamiast przenosić jego pełną masę.

Sposób ustawienia spadku powinien być jednak dostosowany do rzeczywistego produktu. Masa kartonu, jego długość, jakość podstawy i położenie środka ciężkości wpływają na zachowanie podczas ruchu grawitacyjnego.

Rolki metalowe Ø32 mm

Przenośnik rolkowy SIAT RG-ST wykorzystuje metalowe rolki o średnicy:

Ø32 mm.

Dzięki temu powierzchnia transportowa została przygotowana do standardowych kartonów występujących w liniach pakowania.

Ponadto mała średnica rolek pozwala stosować stosunkowo niewielką podziałkę pomiędzy ich osiami.

W efekcie nawet mniejsze kartony mogą uzyskać kilka punktów podparcia jednocześnie, szczególnie w wersjach z podziałką 37,5 mm.

Podczas doboru warto sprawdzić długość podstawy najmniejszego produktu. Opakowanie powinno przez cały czas spoczywać na odpowiedniej liczbie rolek, aby zachować stabilność podczas transportu.

Dwie podziałki rolek – 37,5 i 75 mm

W zależności od wersji RG-ST stosowane są dwie podziałki:

• 37,5 mm,
• 75 mm.

Podziałka określa odległość pomiędzy osiami kolejnych rolek.

Dzięki mniejszej wartości 37,5 mm na określonej długości transportera znajduje się więcej rolek. W efekcie niewielkie kartony i produkty o krótszej podstawie otrzymują gęstsze podparcie.

Z kolei podziałka 75 mm odpowiada większym opakowaniom, których podstawa może bezpiecznie opierać się na rolkach rozmieszczonych rzadziej.

Dlatego wybór nie powinien być przypadkowy. Najmniejszy karton w procesie należy uwzględnić już na etapie konfiguracji przenośnika.

Przenośnik RG-ST z podziałką 37,5 mm

Warianty 37,5 mm zostały przewidziane dla szerokości 500, 650 oraz 800 mm.

Dla szerokości 500 i 650 mm dostępne są odcinki:

• 375 mm,
• 970 mm,
• 1950 mm.

Natomiast dla szerokości 800 mm producent przewiduje długości:

• 970 mm,
• 1950 mm.

Dzięki gęstszemu rozmieszczeniu rolek rozwiązanie dobrze odpowiada mniejszym kartonom.

Ponadto zwiększona liczba punktów podparcia ogranicza możliwość wpadania krótkiej podstawy pomiędzy kolejne rolki.

W efekcie wariant 37,5 mm warto analizować zawsze wtedy, gdy w procesie występują niewielkie opakowania.

Przenośnik RG-ST z podziałką 75 mm

Podziałka 75 mm jest drugim standardem przewidzianym przez SIAT.

W przypadku szerokości 500 mm dostępne są długości:

• 375 mm,
• 600 mm,
• 970 mm,
• 1950 mm.

Dla szerokości 650 mm występują:

• 375 mm,
• 970 mm,
• 1950 mm.

Natomiast dla 800 mm dostępne są:

• 970 mm,
• 1950 mm.

Dzięki temu wariant można dobrać zarówno do krótkiego odcinka między urządzeniami, jak i do prawie dwumetrowej sekcji transportowej.

Szerokość przenośnika 500 mm

Pierwsza grupa obejmuje transportery o szerokości:

500 mm.

Jest to najbardziej rozbudowana grupa wariantów w tabeli producenta.

Dostępne są zarówno podziałki 37,5 mm, jak i 75 mm. Ponadto przy rozstawie 75 mm SIAT oferuje dodatkową sekcję o długości 600 mm.

Dzięki temu szerokość 500 mm można zastosować przy wielu standardowych kartonach używanych w półautomatycznych i automatycznych liniach pakowania.

W efekcie RG-ST 500 dobrze współpracuje również z wieloma zaklejarkami SIAT o zbliżonym zakresie roboczym.

Szerokość przenośnika 650 mm

Druga grupa posiada szerokość:

650 mm.

Dzięki większej powierzchni transporter może podtrzymywać szersze kartony.

Dostępne są wersje z podziałką:

• 37,5 mm,
• 75 mm.

Standardowe długości wynoszą:

• 375 mm,
• 970 mm,
• 1950 mm.

Ponadto podpory ST występują również w wykonaniach dostosowanych do szerokości 650 mm.

W efekcie cały transporter może zostać skonfigurowany jako stabilna sekcja odpowiadająca większym opakowaniom.

Szerokość przenośnika 800 mm

Najszersze standardowe wykonanie ma:

800 mm.

Producent przewiduje w tej szerokości wersje:

• RG1 – 970 mm,
• RG2 – 1950 mm.

Oba rozmiary są dostępne z podziałką 37,5 oraz 75 mm.

Dzięki temu szerokie opakowania mogą zostać odpowiednio podparte również na dłuższych odcinkach.

Ponadto nogi ST występują w wariantach przeznaczonych dla szerokości 800 mm.

W efekcie system można zbudować bez konieczności stosowania osobnej konstrukcji wsporczej projektowanej indywidualnie.

Krótki moduł RG04 – 375 mm

Oznaczenie RG04 odpowiada sekcji o długości:

375 mm.

Jest to najkrótszy standardowy moduł rodziny.

Dzięki niewielkim rozmiarom może zostać wykorzystany jako:

• krótki odcinek wejściowy,
• odcinek odbiorczy,
• przejście pomiędzy dwoma urządzeniami,
• dodatkowe podparcie kartonu.

Ponadto SIAT zaznacza, że właśnie przenośniki o długości 375 mm nie wymagają nóg ST.

W efekcie RG04 może zostać bezpośrednio wykorzystany jako kompaktowe przedłużenie odpowiedniego urządzenia, zależnie od sposobu instalacji.

Model RG06 – długość 600 mm

W oficjalnej tabeli występuje również:

RG06-75/500.

Model posiada:

• szerokość 500 mm,
• długość 600 mm,
• podziałkę 75 mm,
• nośność 25 kg.

Jest to szczególny wariant dostępny tylko w tej konfiguracji w aktualnej tabeli SIAT.

Dzięki długości 600 mm wypełnia przestrzeń pomiędzy krótkim RG04 a wersją RG1 o długości 970 mm.

W efekcie pozwala dokładniej dopasować układ transportowy do dostępnego miejsca.

Model RG1 – długość 970 mm

Wariant RG1 ma długość:

970 mm.

Odcinek o długości prawie jednego metra może zostać zastosowany zarówno przed, jak i za maszyną pakującą.

Ponadto jest dostępny dla wszystkich trzech szerokości:

• 500 mm,
• 650 mm,
• 800 mm.

W zależności od szerokości można wybrać również podziałkę 37,5 lub 75 mm.

W efekcie RG1 jest jednym z najbardziej uniwersalnych wariantów rodziny RG-ST.

Model RG2 – długość 1950 mm

Najdłuższa standardowa sekcja ma:

1950 mm.

Wariant RG2 zapewnia prawie dwa metry liniowego transportu.

Dzięki temu może zostać wykorzystany do stworzenia większej strefy odbioru lub połączenia oddalonych od siebie urządzeń.

Ponadto RG2 występuje w szerokościach:

• 500 mm,
• 650 mm,
• 800 mm.

Wersje są dostępne zarówno z podziałką 37,5 mm, jak i 75 mm.

W efekcie możliwe jest utworzenie dłuższego odcinka bez łączenia dużej liczby krótkich modułów.

Nośność przenośnika SIAT RG-ST – 25 kg

Aktualna karta techniczna SIAT podaje dla wszystkich 17 wariantów:

Load capacity: 25 kg.

Dlatego prawidłowa wartość nośności wynosi do 25 kg na obsługiwany produkt zgodnie ze specyfikacją producenta.

Parametr jest taki sam niezależnie od:

• szerokości 500, 650 lub 800 mm,
• długości sekcji,
• podziałki 37,5 lub 75 mm.

W efekcie przy wyborze modelu nie należy zwiększać dopuszczalnego obciążenia tylko dlatego, że transporter jest szerszy.

Jeżeli karton przekracza 25 kg, konieczne jest dobranie innego rozwiązania albo indywidualne potwierdzenie konfiguracji z producentem.

RG-ST nie ma prędkości 14 m/min

Ponieważ transporter jest nienapędzany, oficjalna dokumentacja nie podaje wartości prędkości.

Parametr:

14 m/min

dotyczy napędzanych przenośników taśmowych SIAT CT, a nie RG-ST.

Dlatego w przypadku przenośnika rolkowego RG rzeczywista szybkość ruchu zależy od sposobu przemieszczania kartonu.

Przy obsłudze ręcznej decyduje o niej operator. Natomiast w układzie grawitacyjnym wpływ mają między innymi:

• nachylenie,
• masa produktu,
• długość kartonu,
• opory toczenia,
• jakość podstawy opakowania.

W efekcie nie istnieje jedna standardowa prędkość transportowa wspólna dla rodziny RG-ST.

Przenośnik bez silnika i zasilania elektrycznego

Brak napędu oznacza również brak konieczności zasilania przenośnika.

Dzięki temu pojedynczy odcinek RG nie wymaga:

• silnika,
• falownika,
• szafy sterowniczej,
• przewodu zasilającego,
• synchronizacji prędkości.

Ponadto konstrukcja posiada niewielką liczbę elementów roboczych w porównaniu z transporterem napędzanym.

W efekcie system może być prosty w codziennej eksploatacji.

SIAT opisuje stałe przenośniki rolkowe jako rozwiązania łatwe w montażu i wymagające minimalnej obsługi konserwacyjnej.

Regulowane nogi ST

Do przenośników RG przewidziano podpory:

ST.

Nogi są dostępne dla szerokości:

• 500 mm,
• 650 mm,
• 800 mm.

Ponadto występują trzy główne zakresy wysokości:

• ST-55,
• ST-83,
• ST-120.

Dzięki temu poziom powierzchni rolek można dopasować do sąsiedniego urządzenia.

W efekcie przenośnik rolkowy SIAT RG-ST może współpracować zarówno z niskimi stanowiskami, jak i z liniami transportowymi ustawionymi na większej wysokości.

Nogi ST-55

Pierwszy wariant zapewnia zakres:

380–550 mm.

ST-55 występuje dla szerokości:

• 500 mm,
• 650 mm,
• 800 mm.

Dzięki temu można zbudować stosunkowo niski odcinek transportowy.

Ponadto zakres wysokości pozwala wyrównać rolki z wybranymi maszynami SIAT pracującymi na niższym poziomie.

W efekcie karton może przechodzić pomiędzy urządzeniami bez konieczności ręcznego podnoszenia.

Nogi ST-83

Druga wersja zapewnia wysokość:

520–830 mm.

Jest to szeroki zakres odpowiadający wielu standardowym stanowiskom pakowania.

Ponadto ST-83 są dostępne dla szerokości 500, 650 i 800 mm.

Dzięki temu można zastosować ten sam zakres wysokości niezależnie od wybranej szerokości transportera.

W efekcie system łatwo dopasować do istniejącej zaklejarki, formierki lub stołu roboczego.

Nogi ST-120

Najwyższe standardowe podpory zapewniają zakres:

800–1230 mm.

Dzięki temu transporter może zostać ustawiony znacznie wyżej niż typowe stanowisko robocze.

Rozwiązanie jest przydatne przede wszystkim w liniach, w których inne urządzenia transportują kartony na podwyższonym poziomie.

Ponadto zakres częściowo pokrywa się z ST-83.

W efekcie dokładną wysokość można dobrać bez konieczności wykonywania indywidualnych nóg wsporczych.

Nogi ST są wyposażeniem opcjonalnym

Aktualna karta techniczna określa nogi pokazane przy przenośnikach RG jako:

optional.

Dlatego same podpory nie powinny być bezwarunkowo przedstawiane jako wyposażenie standardowe każdego odcinka.

Ponadto SIAT wskazuje, że krótkie sekcje o długości 375 mm nie wymagają nóg.

Dla dłuższych transporterów należy natomiast dobrać odpowiedni system ST zgodnie z szerokością i wymaganym poziomem roboczym.

W efekcie pełna konfiguracja powinna obejmować zarówno właściwy model RG, jak i odpowiednią liczbę oraz typ podpór.

Jak dobrać przenośnik rolkowy SIAT RG-ST?

Dobór warto rozpocząć od pięciu podstawowych parametrów:

1. szerokości największego kartonu,
2. długości potrzebnego odcinka,
3. długości podstawy najmniejszego kartonu,
4. masy produktu,
5. wymaganej wysokości transportu.

Szerokość pomaga wybrać wariant 500, 650 lub 800 mm.

Następnie potrzebna długość określa wybór RG04, RG06, RG1 albo RG2.

Ponadto najmniejsze opakowanie pomaga zdecydować, czy bardziej odpowiednia będzie podziałka 37,5 czy 75 mm.

Masa produktu nie powinna przekraczać 25 kg według aktualnej tabeli SIAT.

Na końcu dobiera się nogi ST-55, ST-83 albo ST-120.

W efekcie transporter może zostać skonfigurowany na podstawie rzeczywistych parametrów procesu zamiast jedynie dostępnej przestrzeni.

Znaczenie podziałki dla małych kartonów

Im krótszy jest karton, tym większe znaczenie ma liczba rolek znajdujących się jednocześnie pod jego podstawą.

Jeżeli podziałka jest zbyt duża w stosunku do długości opakowania, karton może być podparty przez zbyt małą liczbę punktów.

Dlatego wersje 37,5 mm są szczególnie przydatne przy mniejszych produktach.

Dzięki gęstszemu rozmieszczeniu rolek podstawa jest częściej podparta.

Ponadto ruch kartonu może przebiegać płynniej na przejściach pomiędzy kolejnymi rolkami.

W efekcie dobór podziałki wpływa nie tylko na konstrukcję przenośnika, ale również na zachowanie konkretnego opakowania.

Przenośnik RG-ST przed zaklejarką

RG-ST może zostać zastosowany jako transporter wejściowy przed zaklejarką kartonów.

Operator może ustawić przygotowane opakowanie na rolkach, a następnie przesunąć je w kierunku maszyny.

Dzięki temu karton nie musi być ręcznie przenoszony bezpośrednio do wejścia zaklejarki.

Ponadto odpowiednio dobrana wysokość ST pozwala wyrównać powierzchnię rolek z wysokością roboczą urządzenia.

W efekcie przejście pomiędzy przenośnikiem a zaklejarką może przebiegać płynnie.

Przenośnik RG-ST za zaklejarką

Drugim typowym zastosowaniem jest ustawienie przenośnika na wyjściu.

Po opuszczeniu zaklejarki karton trafia bezpośrednio na rolki.

Dzięki temu operator nie musi natychmiast odbierać każdej sztuki dokładnie w momencie zakończenia procesu.

Ponadto dłuższy model RG2 może utworzyć niewielką strefę odbioru.

W efekcie organizacja stanowiska może być bardziej elastyczna, szczególnie gdy jedna osoba wykonuje kilka czynności.

Połączenie z formierkami SIAT

Przenośnik rolkowy SIAT RG-ST może być również wykorzystywany przy formierkach kartonów.

Przy półautomatycznym stanowisku może służyć do odbioru przygotowanego lub zamkniętego opakowania.

Natomiast przy automatycznej formierce może tworzyć prosty nienapędzany odcinek prowadzący do ręcznego stanowiska napełniania, jeśli pozwala na to konfiguracja procesu.

Dzięki kilku wysokościom ST można wyrównać powierzchnię transportową z wyjściem konkretnej maszyny.

W efekcie RG stanowi moduł ułatwiający budowę kompletnego stanowiska z urządzeń SIAT.

Przenośnik RG-ST jako odcinek łączący maszyny

Nie każdy fragment linii wymaga silnika.

Jeżeli dwa urządzenia znajdują się blisko siebie, nienapędzany odcinek może wystarczyć do przekazania kartonu.

Dzięki temu można ograniczyć liczbę napędów i elementów sterowania.

Ponadto konstrukcja modułowa umożliwia wybranie odcinka 375, 600, 970 albo 1950 mm.

W efekcie przestrzeń pomiędzy urządzeniami może zostać wypełniona transporterem dopasowanym do rzeczywistej odległości.

RG-ST a przenośnik taśmowy CT

Rodziny RG i CT pełnią funkcję transportową, ale działają inaczej.

RG-ST:

• wykorzystuje swobodne rolki,
• nie posiada napędu,
• nie ma określonej prędkości,
• może pracować ręcznie lub grawitacyjnie,
• ma nośność 25 kg według tabeli SIAT.

CT-ST:

• wykorzystuje ciągłą taśmę,
• posiada napęd silnikowy,
• standardowo pracuje z prędkością 14 m/min,
• automatycznie przesuwa produkt,
• występuje w wariantach o nośności 100–160 kg.

Dzięki temu RG odpowiada prostszym odcinkom transportowym, natomiast CT należy rozważyć tam, gdzie karton musi być przemieszczany automatycznie z kontrolowaną prędkością.

RG-ST a elastyczny transporter GTL/GTR

RG-ST jest transporterem stałym.

Natomiast GTL i GTR można:

• rozsuwać,
• składać,
• wyginać w łuk,
• przemieszczać wraz ze zmianą stanowiska.

Dzięki temu systemy GTL/GTR są bardziej elastyczne przestrzennie.

Z kolei RG oferuje prostą, stabilną i stałą linię rolek.

W efekcie przenośnik rolkowy SIAT RG-ST jest dobrym wyborem tam, gdzie układ stanowiska pozostaje niezmienny.

RG-ST a przenośnik kątowy CV90

Rodzina CV służy do zmiany kierunku przepływu.

Model CV90/500 tworzy zakręt 90°, natomiast RG prowadzi produkt liniowo.

Dzięki temu oba elementy mogą pełnić różne funkcje w jednym systemie.

Odcinki RG mogą budować proste fragmenty trasy, a CV90 umożliwia wykonanie zakrętu.

W efekcie modułowy system SIAT pozwala przygotować bardziej złożony przebieg transportu bez konieczności stosowania napędzanego rozwiązania na każdym fragmencie.

Przenośnik SIAT RG-ST w e-commerce

SIAT wskazuje e-commerce jako jeden z sektorów zastosowania.

W strefie pakowania kartony mogą być przesuwane pomiędzy:

• kompletacją,
• napełnianiem,
• zaklejaniem,
• etykietowaniem,
• odbiorem przesyłek.

Dzięki nienapędzanemu transporterowi operator może przemieszczać paczki po rolkach zamiast każdorazowo je podnosić.

Ponadto różne szerokości pozwalają dobrać system do stosowanych kartonów.

W efekcie RG-ST może tworzyć proste połączenia pomiędzy kolejnymi czynnościami na stanowisku wysyłkowym.

Przenośnik SIAT RG-ST w logistyce

Logistyka jest kolejnym zastosowaniem wskazywanym przez SIAT.

W magazynie często potrzebne są krótkie odcinki łączące różne urządzenia lub stanowiska.

Dzięki modułowej konstrukcji można wybrać sekcję od 375 do 1950 mm.

Ponadto brak napędu oznacza prostą integrację w miejscach, w których nie jest wymagana automatyczna kontrola przepływu.

W efekcie RG-ST dobrze odpowiada pomocniczym odcinkom transportowym w strefach pakowania i dystrybucji.

Zastosowanie w Food & Dairy

SIAT wymienia również sektor Food & Dairy.

Kartony zbiorcze mogą być przesuwane pomiędzy stanowiskiem pakowania i zaklejarką albo z maszyny do dalszej części procesu.

Dzięki rolkom operator ogranicza potrzebę ręcznego przenoszenia całej masy opakowania.

Ponadto warianty o szerokości 500 i 650 mm odpowiadają wielu standardowym kartonom zbiorczym.

W efekcie system może wspierać prosty transport końcowy w zakładzie produkcyjnym.

Zastosowanie w Pharmaceutical Industry

Branża farmaceutyczna znajduje się wśród sektorów wskazywanych przez producenta.

W tym przypadku transporter może być wykorzystany do przemieszczania zamkniętych kartonów zbiorczych pomiędzy kolejnymi stanowiskami.

Dzięki prostej konstrukcji bez napędu powierzchnia transportowa nie wymaga skomplikowanego układu sterowania.

Ponadto można dobrać gęstszą podziałkę 37,5 mm dla mniejszych opakowań.

W efekcie system łatwo dopasować do zróżnicowanych rozmiarów kartonów.

Zastosowanie w Wine & Spirits

SIAT wskazuje również Wine & Spirits.

Kartony z butelkami mogą mieć większą masę, dlatego ważne jest sprawdzenie limitu 25 kg dla konkretnego produktu.

Jeżeli opakowanie mieści się w dopuszczalnym zakresie, rolki ułatwiają jego przemieszczanie bez podnoszenia.

Ponadto transporter może łączyć zaklejarkę z kolejnym stanowiskiem.

W efekcie RG-ST pozwala ograniczyć manualne przenoszenie cięższych kartonów przy zachowaniu prostego systemu bez silnika.

Dane techniczne przenośnika rolkowego SIAT RG-ST

Parametr	SIAT RG-ST
Typ urządzenia	stały liniowy przenośnik rolkowy
Napęd	brak / Idle
Transport	metalowe rolki
Średnica rolek	Ø32 mm
Dostępne szerokości	500 / 650 / 800 mm
Podziałka rolek	37,5 / 75 mm zależnie od wersji
Dostępne długości	375 / 600 / 970 / 1950 mm zależnie od wersji
Nośność	25 kg
Prędkość robocza	nie dotyczy – transporter nienapędzany
Sposób przemieszczania produktu	ręczny lub grawitacyjny
Nogi	opcjonalne ST
ST-55	380–550 mm
ST-83	520–830 mm
ST-120	800–1230 mm
Szerokości nóg	500 / 650 / 800 mm
Odcinki 375 mm	według SIAT nie wymagają nóg
Zasilanie elektryczne	niewymagane
Możliwość pracy jako infeed	tak
Możliwość pracy jako outfeed	tak

Wszystkie warianty SIAT RG-ST

Model	Podziałka	Szerokość	Długość	Nośność
RG04-75/500	75 mm	500 mm	375 mm	25 kg
RG06-75/500	75 mm	500 mm	600 mm	25 kg
RG1-75/500	75 mm	500 mm	970 mm	25 kg
RG2-75/500	75 mm	500 mm	1950 mm	25 kg
RG04-37,5/500	37,5 mm	500 mm	375 mm	25 kg
RG1-37,5/500	37,5 mm	500 mm	970 mm	25 kg
RG2-37,5/500	37,5 mm	500 mm	1950 mm	25 kg
RG04-75/650	75 mm	650 mm	375 mm	25 kg
RG1-75/650	75 mm	650 mm	970 mm	25 kg
RG2-75/650	75 mm	650 mm	1950 mm	25 kg
RG04-37,5/650	37,5 mm	650 mm	375 mm	25 kg
RG1-37,5/650	37,5 mm	650 mm	970 mm	25 kg
RG2-37,5/650	37,5 mm	650 mm	1950 mm	25 kg
RG1-37,5/800	37,5 mm	800 mm	970 mm	25 kg
RG2-37,5/800	37,5 mm	800 mm	1950 mm	25 kg
RG1-75/800	75 mm	800 mm	970 mm	25 kg
RG2-75/800	75 mm	800 mm	1950 mm	25 kg

Jak odczytać oznaczenie RG-ST?

Nazewnictwo modeli przekazuje najważniejsze informacje o konfiguracji.

Przykład:

RG04-37,5/500

oznacza:

• RG – liniowy przenośnik rolkowy,
• 04 – wariant długości 375 mm,
• 37,5 – podziałka rolek 37,5 mm,
• 500 – szerokość transportera 500 mm.

Z kolei:

RG2-75/800

oznacza:

• serię RG,
• długość 1950 mm,
• podziałkę rolek 75 mm,
• szerokość 800 mm.

Dzięki temu konfigurację można szybko rozpoznać na podstawie samego symbolu produktu.

Gdzie sprawdzi się przenośnik rolkowy SIAT RG-ST?

Przenośnik rolkowy SIAT RG-ST sprawdzi się przede wszystkim jako prosty, stały odcinek transportowy pomiędzy urządzeniami i stanowiskami pakującymi.

Może być wykorzystany:

• przed zaklejarką,
• za zaklejarką,
• przy formierce kartonów,
• przy stanowisku ręcznego napełniania,
• pomiędzy dwoma modułami linii,
• jako krótki transporter odbiorczy,
• w magazynie,
• w e-commerce,
• w logistyce,
• w branży spożywczej,
• w farmacji,
• przy produktach konsumenckich,
• w Wine & Spirits.

Dzięki brakowi napędu urządzenie nie wymaga zasilania elektrycznego. Ponadto rolki umożliwiają ręczne lub grawitacyjne przemieszczanie kartonów.

Trzy szerokości oraz kilka długości pozwalają dopasować transporter do wymiarów opakowania i przestrzeni w hali. Jednocześnie podziałka 37,5 lub 75 mm umożliwia dostosowanie powierzchni do wielkości podstawy produktu.

W efekcie RG-ST jest prostym, modułowym rozwiązaniem wszędzie tam, gdzie zastosowanie kosztowniejszego przenośnika napędzanego nie jest konieczne.

Najważniejsze zalety przenośnika rolkowego SIAT RG-ST

• stały liniowy przenośnik rolkowy,
• konstrukcja przeznaczona do kartonów i opakowań,
• brak własnego napędu,
• brak silnika elektrycznego,
• brak konieczności podłączania zasilania,
• ruch produktu ręczny lub grawitacyjny,
• metalowe rolki,
• średnica rolek Ø32 mm,
• podziałka 37,5 mm,
• podziałka 75 mm,
• trzy szerokości transportera,
• szerokość 500 mm,
• szerokość 650 mm,
• szerokość 800 mm,
• długość 375 mm,
• długość 600 mm w modelu RG06-75/500,
• długość 970 mm,
• długość 1950 mm,
• 17 standardowych wariantów w aktualnej karcie SIAT,
• nośność 25 kg dla wszystkich wariantów,
• brak określonej prędkości transportu,
• możliwość wykorzystania jako infeed,
• możliwość wykorzystania jako outfeed,
• możliwość połączenia z zaklejarkami SIAT,
• możliwość połączenia z formierkami,
• opcjonalne nogi ST,
• ST-55 o wysokości 380–550 mm,
• ST-83 o wysokości 520–830 mm,
• ST-120 o wysokości 800–1230 mm,
• nogi dostępne dla szerokości 500, 650 i 800 mm,
• krótkie sekcje 375 mm niewymagające nóg według SIAT,
• łatwa budowa modułowego stanowiska,
• możliwość łączenia kilku sekcji,
• prosty sposób obsługi,
• niewielkie wymagania związane z konserwacją,
• zastosowanie w liniach pakowania,
• zastosowanie w magazynach,
• zastosowanie w e-commerce,
• zastosowanie w logistyce,
• zastosowanie w Food & Dairy,
• zastosowanie w farmacji,
• zastosowanie w Wine & Spirits,
• możliwość ograniczenia ręcznego podnoszenia kartonów.
