Bandownica automatyczna Speed Strap 505–509–512BP

Opis

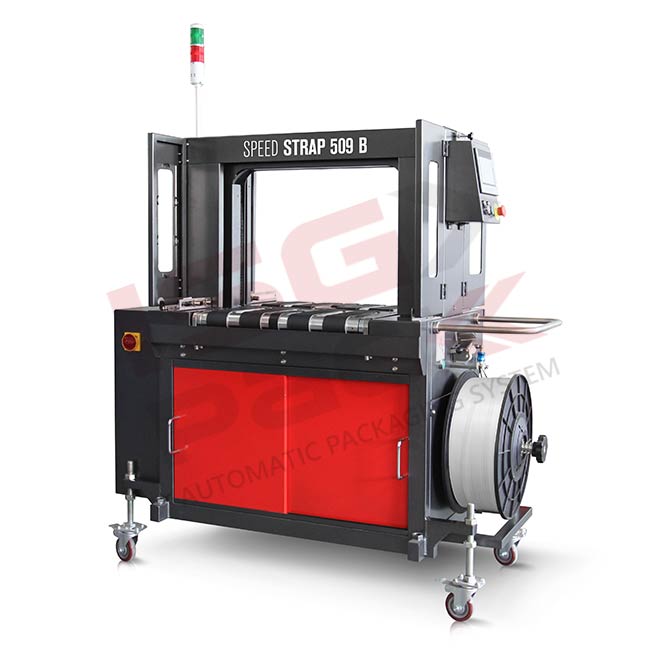

Bandownica automatyczna Speed Strap 505BP-509BP-512BP

Bandownica automatyczna Speed Strap 505BP-509BP-512BP to wysokowydajna maszyna liniowa przeznaczona do automatycznego spinania kartonów, paczek, pakietów oraz innych produktów taśmą polipropylenową PP. Ponieważ urządzenie zostało wyposażone w napędzane pasy transportowe, fotokomórki oraz podwójny pneumatyczny docisk górny, może nie tylko transportować produkt, lecz także stabilizować go przed wykonaniem opasania.

Maszyna automatycznie prowadzi taśmę przez ramę, napina ją do ustawionej wartości, wykonuje zgrzew, a następnie odcina materiał. Co więcej, system pozwala realizować jedno, dwa albo wiele opasań, dlatego sposób zabezpieczenia można dopasować do długości i rodzaju produktu.

Seria obejmuje trzy warianty:

• Speed Strap 505BP – taśma PP 5 mm,
• Speed Strap 509BP – taśma PP 9 mm,
• Speed Strap 512BP – taśma PP 12 mm.

Wszystkie trzy modele osiągają prędkość do 50 cykli na minutę. Jednocześnie siłę naciągu można regulować w zakresie 0–45 kg, dzięki czemu parametry spinania można dopasować do różnych typów produktów.

Jak działa Speed Strap 505BP-509BP-512BP?

Proces może przebiegać automatycznie, dlatego urządzenie nadaje się do integracji z linią pakującą.

Najpierw produkt trafia na napędzane pasy. Następnie:

• fotokomórki wykrywają jego położenie,
• pasy transportują produkt do strefy bandowania,
• podwójny docisk pneumatyczny stabilizuje paczkę,
• taśma PP automatycznie przechodzi przez ramę,
• materiał otacza produkt,
• następnie maszyna cofa i napina taśmę,
• po uzyskaniu ustawionej siły wykonuje zgrzew,
• materiał zostaje automatycznie odcięty,
• produkt może zostać przesunięty do następnego miejsca opasania,
• po zakończeniu procesu trafia dalej w linii.

Dzięki temu operator nie musi ręcznie prowadzić taśmy ani przestawiać każdej paczki przed kolejnym cyklem.

Podwójny pneumatyczny docisk produktu

Najważniejszą różnicą między Speed Strap BP a standardową wersją B jest:

podwójny pneumatyczny docisk górny.

Prasa stabilizuje produkt przed założeniem taśmy. Dlatego rozwiązanie sprawdza się szczególnie przy pakietach, które mogą się przesuwać, rozprężać lub wymagają wcześniejszego dociśnięcia.

Docisk może być przydatny między innymi przy:

• tekturze falistej,
• arkuszach,
• pakietach papieru,
• zestawach płaskich produktów,
• tekstyliach,
• innych produktach wymagających stabilizacji.

W efekcie taśma zostaje założona na produkt, który wcześniej został odpowiednio przytrzymany.

Automatyczna bandownica do pracy w linii

Speed Strap 505BP-509BP-512BP została zaprojektowana z myślą o integracji z automatycznymi liniami pakującymi.

Produkt może zostać przekazany do maszyny przez wcześniejszy przenośnik. Następnie bandownica wykrywa jego położenie, wykonuje odpowiednią liczbę opasań, a na końcu przekazuje paczkę dalej.

Dlatego urządzenie może współpracować między innymi z:

• zaklejarkami kartonów,
• przenośnikami,
• systemami sortującymi,
• etykieciarkami,
• urządzeniami kontrolnymi,
• liniami końcowego pakowania.

Ponadto maszyna posiada tryb tranzytowy, dzięki któremu produkt może przejechać bez bandowania.

Napędzane pasy transportowe

Stół roboczy został wyposażony w napędzane pasy transportowe.

W podstawowej konfiguracji zastosowano 8 pasów napędzanych oraz 2 mniejsze pasy umieszczone w centralnej części stołu. Dzięki temu urządzenie może transportować również produkty o mniejszych gabarytach.

Prędkość pasów można regulować za pomocą falownika. W rezultacie przepływ produktów można dopasować do wydajności całej linii.

Fotokomórki wejścia i wyjścia

Speed Strap BP posiada fotokomórki na wejściu i wyjściu produktu.

Czujniki kontrolują położenie paczki, dlatego maszyna może automatycznie wykonać:

• jedno opasanie,
• dwa opasania,
• wiele opasań.

Ponadto produkt może być automatycznie przesuwany pomiędzy kolejnymi punktami spinania.

Dzięki temu operator nie musi ręcznie zmieniać jego pozycji.

Pojedyncze, podwójne i wielokrotne opasanie

Liczbę opasań można dopasować do rodzaju produktu.

Przykładowo krótka paczka może wymagać jednego spięcia. Natomiast przy dłuższym kartonie maszyna może wykonać dwa lub więcej opasań.

Pomiędzy cyklami pasy przesuwają produkt do kolejnej pozycji. Tym samym cały proces może przebiegać automatycznie.

Tryb tranzytowy

Maszyna posiada również funkcję:

Mode Transit.

Po jej aktywowaniu produkt przejeżdża przez urządzenie, jednak opasanie nie zostaje wykonane.

Funkcja jest przydatna wtedy, gdy:

• tylko część produktów wymaga bandowania,
• określona seria ma przejechać bez taśmy,
• maszyna ma chwilowo działać wyłącznie jako odcinek transportowy.

Dzięki temu nie trzeba tworzyć osobnego obejścia linii.

Speed Strap 505BP – taśma PP 5 mm

Model:

Speed Strap 505BP

jest przeznaczony do pracy z taśmą polipropylenową o szerokości:

5 mm.

Dlatego wariant ten należy wybrać wtedy, gdy proces wymaga wąskiej taśmy PP.

Speed Strap 509BP – taśma PP 9 mm

Z kolei model:

Speed Strap 509BP

pracuje z taśmą:

PP 9 mm.

Jest to pośredni wariant pomiędzy wersją 505BP a 512BP.

Speed Strap 512BP – taśma PP 12 mm

Model:

Speed Strap 512BP

wykorzystuje taśmę:

PP 12 mm.

W związku z tym podstawowym kryterium wyboru pomiędzy wariantami 505BP, 509BP i 512BP pozostaje szerokość materiału.

Grubość taśmy 0,45–0,65 mm

Wszystkie wersje współpracują z taśmą PP o grubości:

0,45–0,65 mm.

Dlatego przy zakupie materiału trzeba uwzględnić zarówno jego szerokość, jak i grubość.

Parametry rolki taśmy PP

Speed Strap 505BP-509BP-512BP współpracuje z rolkami o parametrach:

• materiał: PP – polipropylen,
• szerokość taśmy: 5 / 9 / 12 mm,
• grubość: 0,45–0,65 mm,
• średnica wewnętrzna rolki: 200 mm,
• średnica zewnętrzna rolki: 400–450 mm.

Dzięki temu materiał eksploatacyjny można dobrać bezpośrednio do konkretnego wariantu maszyny.

Prędkość bandowania 50 cykli/min

Maksymalna prędkość pracy wynosi:

50 cykli na minutę.

Jeden cykl obejmuje automatyczne:

• przeprowadzenie taśmy,
• jej cofnięcie,
• naprężenie,
• zgrzewanie,
• odcięcie materiału.

Jednocześnie rzeczywista wydajność całej linii zależy także od liczby opasań wykonywanych na jednym produkcie oraz czasu transportu paczek.

Regulowany naciąg 0–45 kg

Siłę naprężenia można ustawiać w zakresie:

0–45 kg.

Dzięki temu maszyna może pracować zarówno z produktami wymagającymi niewielkiego docisku, jak i ze stabilniejszymi paczkami.

Niższą wartość można zastosować przy opakowaniach bardziej podatnych na odkształcenie. Natomiast wyższy naciąg pozwala mocniej spiąć bardziej wytrzymały produkt.

Silniki bezszczotkowe 24 V DC

Zespół spinający wykorzystuje:

bezszczotkowe silniki 24 V DC.

Poszczególne napędy sterują różnymi funkcjami urządzenia. Dzięki temu kolejne etapy cyklu mogą być wykonywane szybko i powtarzalnie.

Ponadto ograniczenie liczby tradycyjnych elementów mechanicznych upraszcza konstrukcję układu spinającego.

Kolorowy ekran dotykowy 7,2″

Speed Strap 505BP-509BP-512BP posiada:

kolorowy ekran dotykowy 7,2 cala.

Z panelu można zarządzać najważniejszymi ustawieniami urządzenia.

Operator może między innymi kontrolować:

• siłę naciągu,
• tryb tranzytowy,
• pojedyncze, podwójne i wielokrotne opasanie,
• sygnały wejścia i wyjścia,
• podstawowe parametry cyklu.

Dzięki temu konfiguracja maszyny może być dostosowana do konkretnej partii produktów.

Sygnały IN/OUT na ekranie

Panel umożliwia również kontrolowanie sygnałów wejściowych i wyjściowych urządzenia.

Funkcja ma znaczenie szczególnie podczas integracji z automatyczną linią, ponieważ pozwala monitorować komunikację pomiędzy bandownicą a pozostałymi urządzeniami.

Automatyczne ładowanie taśmy

Maszyna posiada:

automatyczny system ładowania taśmy.

Po założeniu nowej rolki system pomaga wprowadzić materiał do toru prowadzenia. Dzięki temu operator nie musi ręcznie przeciągać taśmy przez całą ramę.

System re-feed

Speed Strap wykorzystuje również:

system ponownego podawania taśmy – re-feed.

Jeżeli materiał wymaga ponownego wprowadzenia do układu, system może automatycznie wykonać tę operację.

W rezultacie zmniejsza się liczba czynności wykonywanych ręcznie.

Loop ejection

Maszyna posiada funkcję:

loop ejection.

Jeżeli na skutek przypadkowego rozpoczęcia cyklu powstanie nieprawidłowa pętla, system może ją usunąć.

Dzięki temu urządzenie szybciej wraca do prawidłowego trybu pracy.

Automatyczny wyrzut końcówki rolki

Po zużyciu taśmy maszyna może automatycznie usunąć pozostały fragment materiału.

Następnie operator zakłada nową rolkę i może skorzystać z automatycznego systemu ładowania.

W efekcie wymiana materiału przebiega sprawniej.

Regulowany czas chłodzenia COOL TIME

Speed Strap pozwala regulować:

COOL TIME – czas chłodzenia zgrzewu.

Po wykonaniu połączenia taśma pozostaje przez określony czas ustabilizowana. Dzięki temu końcową fazę cyklu można dopasować do właściwości materiału.

Regulacja temperatury zgrzewania

Operator może także regulować temperaturę elementu zgrzewającego.

W rezultacie parametry można odpowiednio dostosować do stosowanej taśmy PP i warunków procesu.

Automatyczne odcinanie taśmy

Po wykonaniu zgrzewu maszyna automatycznie odcina materiał.

Dlatego operator nie potrzebuje dodatkowych narzędzi tnących.

Prowadzenie, napinanie, zgrzewanie oraz odcięcie stanowią jeden automatyczny cykl.

System easyfast®

Speed Strap została wyposażona w:

system easyfast®.

Pozwala on zdemontować prowadnicę taśmy bez stosowania narzędzi.

Dzięki temu łatwiej wykonać:

• czyszczenie,
• kontrolę toru materiału,
• usuwanie fragmentów taśmy,
• podstawowe czynności obsługowe.

Standardowa rama 650 × 500 mm

Standardowa rama ma wymiary:

650 × 500 mm.

Przy tej konfiguracji maksymalny produkt może mieć:

600 × 450 mm.

Pozostawienie odpowiedniej przestrzeni pomiędzy produktem i łukiem jest niezbędne do prawidłowego prowadzenia taśmy.

Opcjonalne wymiary ram

Producent oferuje również inne rozmiary:

• 650 × 500 mm,
• 850 × 500 mm,
• 850 × 600 mm,
• 850 × 800 mm.

Dzięki temu maszynę można skonfigurować do produktów o różnych szerokościach i wysokościach.

Maksymalna masa produktu 30 kg

Maksymalna masa produktu wynosi:

30 kg.

Ponieważ paczka jest transportowana przez napędzane pasy, parametr ten należy uwzględnić podczas projektowania całej linii.

Regulowana wysokość robocza 870–970 mm

Wysokość stołu roboczego można regulować w zakresie:

870–970 mm.

Dzięki temu maszynę można dopasować do wysokości sąsiednich przenośników.

W rezultacie łatwiejsza jest integracja zarówno z nową, jak i już istniejącą linią pakującą.

Podwójna prasa i instalacja pneumatyczna

Podwójny docisk wymaga sprężonego powietrza.

Zakres ciśnienia roboczego wynosi:

0,4–0,6 MPa, czyli około 4–6 bar.

Zużycie powietrza wynosi:

0,6 Nl/min.

Dlatego podczas instalacji należy przygotować nie tylko zasilanie elektryczne, lecz także odpowiednie przyłącze pneumatyczne.

Zasilanie 220 V

Parametry elektryczne wynoszą:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana:

1 kW.

W związku z tym przed montażem należy zapewnić właściwe przyłącze elektryczne.

Wymiary maszyny

Wymiary Speed Strap 505BP-509BP-512BP wynoszą:

1414 × 732 × 1584 mm.

Jednocześnie podczas planowania miejsca instalacji należy uwzględnić przestrzeń potrzebną na doprowadzenie i odbiór produktów.

System sygnalizacji

Maszyna posiada:

• sygnał akustyczny,
• trójkolorową kolumnę świetlną.

Dzięki temu personel może łatwiej rozpoznać aktualny stan urządzenia oraz sytuacje wymagające reakcji.

Czujniki bezpieczeństwa

Osłony maszyny posiadają magnetyczne czujniki bezpieczeństwa.

Dlatego system może kontrolować położenie elementów ochronnych podczas pracy.

Ponadto konstrukcja obejmuje uchwyt bezpieczeństwa wykonany ze stali nierdzewnej.

Cztery koła transportowe

Speed Strap 505BP-509BP-512BP posiada cztery obrotowe koła.

Dwa z nich wyposażono w hamulce. Dzięki temu urządzenie można przemieścić podczas konfiguracji linii, a następnie stabilnie zablokować.

Specyfikacja techniczna Speed Strap 505BP-509BP-512BP

Parametr	Speed Strap 505BP	Speed Strap 509BP	Speed Strap 512BP
Typ urządzenia	automatyczna bandownica liniowa	automatyczna bandownica liniowa	automatyczna bandownica liniowa
Transport produktu	napędzane pasy	napędzane pasy	napędzane pasy
Docisk produktu	podwójny pneumatyczny	podwójny pneumatyczny	podwójny pneumatyczny
Fotokomórki wejście/wyjście	tak	tak	tak
Liczba opasań	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne
Tryb tranzytowy	tak	tak	tak
Materiał taśmy	PP	PP	PP
Szerokość taśmy	5 mm	9 mm	12 mm
Grubość taśmy	0,45–0,65 mm	0,45–0,65 mm	0,45–0,65 mm
Prędkość spinania	50 cykli/min	50 cykli/min	50 cykli/min
Naciąg	0–45 kg	0–45 kg	0–45 kg
Standardowa rama	650 × 500 mm	650 × 500 mm	650 × 500 mm
Maks. produkt przy ramie standardowej	600 × 450 mm	600 × 450 mm	600 × 450 mm
Maksymalna masa produktu	30 kg	30 kg	30 kg
Wysokość robocza	870–970 mm	870–970 mm	870–970 mm
Ciśnienie powietrza	0,4–0,6 MPa	0,4–0,6 MPa	0,4–0,6 MPa
Zużycie powietrza	0,6 Nl/min	0,6 Nl/min	0,6 Nl/min
Panel sterowania	ekran dotykowy 7,2″	ekran dotykowy 7,2″	ekran dotykowy 7,2″
Napęd głowicy	brushless 24 V DC	brushless 24 V DC	brushless 24 V DC
Automatyczne ładowanie taśmy	tak	tak	tak
Re-feed	tak	tak	tak
Loop ejection	tak	tak	tak
Automatyczny wyrzut końca rolki	tak	tak	tak
Regulacja COOL TIME	tak	tak	tak
Regulacja temperatury zgrzewania	tak	tak	tak
System easyfast®	tak	tak	tak
Sygnalizacja	akustyczna + 3 kolory	akustyczna + 3 kolory	akustyczna + 3 kolory
Średnica wewnętrzna rolki	200 mm	200 mm	200 mm
Średnica zewnętrzna rolki	400–450 mm	400–450 mm	400–450 mm
Zasilanie	220 V, 1 faza	220 V, 1 faza	220 V, 1 faza
Częstotliwość	50/60 Hz	50/60 Hz	50/60 Hz
Moc zainstalowana	1 kW	1 kW	1 kW
Wymiary L × W × H	1414 × 732 × 1584 mm	1414 × 732 × 1584 mm	1414 × 732 × 1584 mm

Speed Strap 505BP-509BP-512BP a Speed Strap 505B-509B-512B

Oba warianty posiadają:

• napędzane pasy transportowe,
• fotokomórki,
• automatyczne prowadzenie taśmy,
• możliwość wykonywania kilku opasań,
• tryb tranzytowy,
• ekran dotykowy,
• silniki bezszczotkowe 24 V DC.

Jednak wersja BP została dodatkowo wyposażona w:

podwójny docisk pneumatyczny.

Standardowa wersja B transportuje i banduje produkt bez wcześniejszego prasowania. Natomiast BP może najpierw ustabilizować pakiet, a dopiero potem wykonać opasanie.

Dlatego wersja BP jest szczególnie odpowiednia do produktów, które mogą się przesuwać albo wymagają wstępnego dociśnięcia.

Speed Strap 505BP-509BP-512BP a Easy Strap 309BP-312BP

Obie serie mogą pracować automatycznie w linii oraz posiadają pneumatyczny docisk.

Jednak Speed Strap wykorzystuje szybki zespół spinający wyposażony w bezszczotkowe silniki 24 V DC oraz panel dotykowy 7,2″.

Ponadto seria Speed Strap oferuje trzy szerokości taśmy:

• 5 mm,
• 9 mm,
• 12 mm.

Dzięki temu dostępny jest także wariant wykorzystujący wąską taśmę PP 5 mm.

Wersja ze stali nierdzewnej SUS 304

Speed Strap BP jest również dostępna w wykonaniu ze:

stali nierdzewnej SUS 304.

Dzięki temu można wybrać konstrukcję odpowiednią do procesu, w którym wymagane jest nierdzewne wykonanie maszyny.

Zastosowanie Speed Strap 505BP-509BP-512BP

Bandownica automatyczna Speed Strap 505BP-509BP-512BP może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• drukarniach,
• centrach logistycznych,
• magazynach,
• centrach dystrybucyjnych,
• sortowniach,
• działach wysyłkowych,
• procesach pakowania arkuszy,
• procesach wymagających stabilizacji produktu przed spinaniem.

Ponadto automatyczny transport, fotokomórki i pneumatyczny docisk pozwalają połączyć kilka operacji w jednym urządzeniu.

Gdzie sprawdzi się bandownica automatyczna Speed Strap 505BP-509BP-512BP?

Bandownica automatyczna Speed Strap 505BP-509BP-512BP sprawdzi się przede wszystkim tam, gdzie proces spinania ma być wykonywany automatycznie, a produkt wymaga dodatkowej stabilizacji przed założeniem taśmy.

Najpierw napędzane pasy przemieszczają produkt do właściwej pozycji. Następnie podwójny docisk pneumatyczny stabilizuje paczkę, po czym maszyna automatycznie prowadzi taśmę PP wokół produktu, napina ją, wykonuje zgrzew i odcina materiał.

Dzięki 50 cyklom/min, regulowanemu naciągowi 0–45 kg, trzem szerokościom taśmy PP 5, 9 i 12 mm, produktom o masie do 30 kg oraz możliwości wykonywania pojedynczego, podwójnego i wielokrotnego opasania Speed Strap 505BP-509BP-512BP może stanowić wydajny element zautomatyzowanej linii pakowania.
