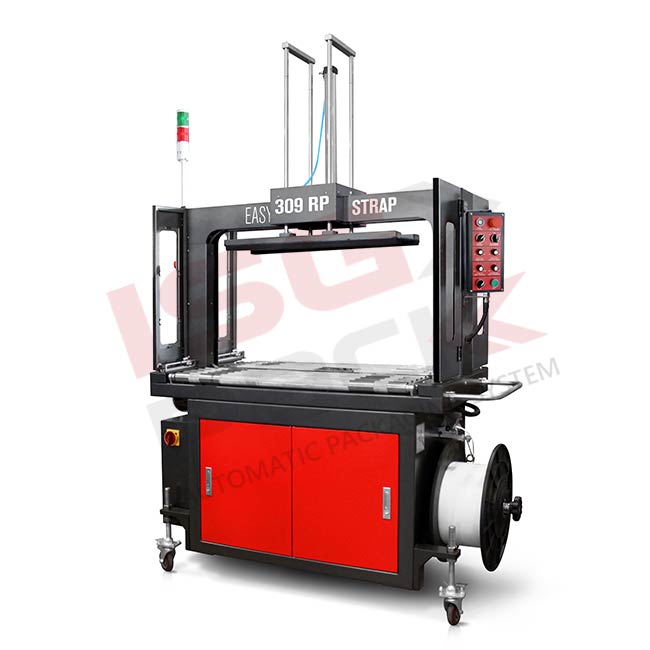

Bandownica automatyczna Easy Strap 309RP-312RP

Opis

Bandownica automatyczna Easy Strap 309RP-312RP

Bandownica automatyczna Easy Strap 309RP-312RP to w pełni automatyczna maszyna liniowa przeznaczona do spinania kartonów, paczek, pakietów oraz innych produktów taśmą polipropylenową PP. Ponieważ urządzenie łączy napędzany przenośnik z rolkami stalowymi z podwójną prasą pneumatyczną, może najpierw przetransportować i ustabilizować produkt, a następnie automatycznie wykonać wymagane opasanie.

Maszyna może pracować jako element zautomatyzowanej linii produkcyjnej lub pakującej. Dzięki systemowi fotokomórek automatycznie wykonuje pojedyncze, podwójne albo wielokrotne bandowanie, dlatego operator nie musi ręcznie przestawiać produktu pomiędzy kolejnymi opasaniami.

Seria obejmuje dwa warianty:

• Easy Strap 309RP – taśma PP 9 mm,
• Easy Strap 312RP – taśma PP 12 mm.

Oba modele osiągają prędkość 30 cykli na minutę, natomiast naciąg można regulować w zakresie 0–45 kg. Ponadto napędzane rolki transportują produkty z prędkością do 40 m/min, dzięki czemu urządzenie można dopasować do wydajności całej linii.

Jak działa Easy Strap 309RP-312RP?

Proces może przebiegać automatycznie. Najpierw produkt trafia na stalowe rolki napędzane, a następnie fotokomórki kontrolują jego położenie.

W dalszej kolejności:

• rolki transportują produkt do strefy spinania,
• fotokomórki wykrywają jego pozycję,
• podwójna prasa pneumatyczna stabilizuje produkt,
• taśma PP automatycznie przechodzi przez ramę,
• materiał otacza paczkę,
• następnie maszyna napina taśmę do ustawionej wartości,
• wykonywany jest zgrzew,
• taśma zostaje automatycznie odcięta,
• produkt może zostać przesunięty do kolejnego miejsca opasania,
• po zakończeniu procesu rolki transportują go dalej.

Dzięki temu urządzenie automatyzuje zarówno transport, jak i zasadniczy proces bandowania. Jednocześnie operator nie musi ręcznie prowadzić taśmy wokół produktu.

Podwójna prasa pneumatyczna

Najważniejszą cechą wersji RP jest:

podwójna prasa pneumatyczna górna.

Prasa stabilizuje produkt przed wykonaniem opasania. Dlatego rozwiązanie jest szczególnie przydatne wtedy, gdy pakiet może się przesunąć, rozprężyć lub wymaga wcześniejszego dociśnięcia.

Co więcej, operator może włączać i wyłączać prasę za pomocą przełącznika. Dzięki temu maszyna może obsługiwać zarówno produkty wymagające stabilizacji, jak i paczki, przy których dodatkowy docisk nie jest potrzebny.

Napędzany przenośnik rolkowy

Powierzchnię roboczą tworzy:

przenośnik z napędzanymi rolkami stalowymi.

Rolki automatycznie przemieszczają produkt przez strefę roboczą. Dzięki temu paczka może trafić bezpośrednio z wcześniejszego odcinka linii do bandownicy, a następnie zostać przekazana do kolejnego urządzenia.

Ponadto prędkość rolek można regulować potencjometrem. W rezultacie łatwiej zsynchronizować Easy Strap 309RP-312RP z innymi elementami procesu pakowania.

Prędkość rolek do 40 m/min

Maksymalna prędkość transportu wynosi:

40 m/min.

Jednak właściwe ustawienie prędkości zależy od całego procesu. Dlatego można ją dopasować między innymi do:

• wydajności wcześniejszego urządzenia,
• liczby wykonywanych opasań,
• długości produktu,
• odstępów pomiędzy paczkami,
• prędkości kolejnego przenośnika.

Dzięki regulacji maszyna może współpracować z różnymi konfiguracjami linii.

System fotokomórek

Easy Strap 309RP-312RP wykorzystuje fotokomórki do kontroli położenia produktu.

Dzięki temu maszyna może automatycznie określić moment rozpoczęcia kolejnego cyklu. Co więcej, system umożliwia wykonanie:

• pojedynczego opasania,
• podwójnego opasania,
• wielokrotnego opasania.

W rezultacie sposób zabezpieczenia można dopasować do długości oraz konstrukcji paczki.

Pojedyncze, podwójne i wielokrotne opasanie

Przy niewielkim produkcie może wystarczyć jedno opasanie. Natomiast dłuższy karton może wymagać dwóch lub kilku punktów spinania.

W takim przypadku rolki przesuwają produkt pomiędzy kolejnymi cyklami. Dzięki temu nie trzeba ręcznie zmieniać jego pozycji.

Rozwiązanie szczególnie dobrze odpowiada procesom, w których kolejne produkty wymagają powtarzalnego rozmieszczenia taśm.

Tryb tranzytowy bez bandowania

Maszyna posiada również:

tryb transit.

Po jego aktywowaniu produkt przejeżdża przez urządzenie bez wykonania opasania.

Funkcja przydaje się między innymi wtedy, gdy:

• nie wszystkie produkty wymagają bandowania,
• określona partia ma ominąć etap spinania,
• urządzenie ma tymczasowo pełnić wyłącznie funkcję odcinka transportowego.

Dzięki temu nie trzeba budować osobnej drogi transportowej omijającej bandownicę.

Easy Strap 309RP – taśma PP 9 mm

Wariant Easy Strap 309RP współpracuje z taśmą polipropylenową o szerokości:

9 mm.

Dlatego model ten należy dobrać do procesu wykorzystującego właśnie ten format materiału.

Easy Strap 312RP – taśma PP 12 mm

Z kolei Easy Strap 312RP wykorzystuje:

taśmę PP 12 mm.

Pozostałe główne parametry obu wariantów są takie same. W związku z tym podstawową różnicą pomiędzy 309RP a 312RP pozostaje szerokość stosowanej taśmy.

Grubość taśmy 0,45–0,65 mm

Oba modele obsługują taśmę o grubości:

0,45–0,65 mm.

Dlatego przy wyborze materiału eksploatacyjnego trzeba uwzględnić zarówno jego szerokość, jak i grubość.

Parametry rolki taśmy

Easy Strap 309RP-312RP współpracuje z rolkami o następujących parametrach:

• materiał: PP – polipropylen,
• szerokość: 9 mm dla 309RP lub 12 mm dla 312RP,
• grubość: 0,45–0,65 mm,
• średnica wewnętrzna rolki: 200 mm,
• średnica zewnętrzna rolki: 400–450 mm.

Dzięki temu materiał można dobrać bezpośrednio do konkretnego wariantu maszyny.

Prędkość bandowania 30 cykli/min

Prędkość spinania wynosi:

30 cykli na minutę.

Jeden cykl obejmuje automatyczne prowadzenie taśmy, jej naprężenie, wykonanie połączenia oraz odcięcie materiału.

Jednocześnie rzeczywista wydajność całej linii zależy również od liczby opasań wykonywanych na jednym produkcie. Ponadto znaczenie ma czas transportu oraz odległość pomiędzy kolejnymi paczkami.

Regulowany naciąg 0–45 kg

Siłę naprężenia można ustawiać w zakresie:

0–45 kg.

Dzięki temu ustawienia można dopasować do różnych produktów.

Niższy naciąg można zastosować przy paczkach bardziej podatnych na odkształcenie. Natomiast wyższa wartość pozwala mocniej spiąć stabilniejszy produkt.

Regulacja odbywa się potencjometrem, dlatego zmiana ustawienia jest szybka i nie wymaga skomplikowanego programowania.

Automatyczne prowadzenie taśmy

Po rozpoczęciu cyklu taśma automatycznie przechodzi przez ramę.

Najpierw materiał opuszcza zespół spinający, a następnie:

• przechodzi przez prowadnicę,
• otacza produkt,
• wraca do głowicy,
• zostaje cofnięty,
• a następnie napięty.

Dzięki temu operator nie musi ręcznie przeprowadzać taśmy wokół paczki.

Automatyczne zgrzewanie i odcinanie

Po uzyskaniu ustawionej siły naciągu maszyna wykonuje połączenie taśmy.

Następnie wbudowany układ tnący automatycznie odcina materiał. Dzięki temu jeden cykl obejmuje wszystkie najważniejsze operacje potrzebne do wykonania gotowego opasania.

Automatyczne ładowanie taśmy

Maszyna posiada:

automatyczny system ładowania taśmy.

Po założeniu rolki system pomaga wprowadzić materiał do toru prowadzenia. Dzięki temu operator nie musi ręcznie przeciągać taśmy przez całą ramę.

System re-feed

Easy Strap 309RP-312RP wykorzystuje także:

system re-feed.

Jeżeli taśma wymaga ponownego wprowadzenia do układu, urządzenie może automatycznie przywrócić ją do właściwego toru.

W efekcie ogranicza się konieczność ręcznej ingerencji w mechanizm.

Loop ejection

Kolejną funkcją jest:

loop ejection.

Jeżeli cykl zostanie przypadkowo uruchomiony i powstanie nieprawidłowa pętla, maszyna może ją usunąć.

Dzięki temu urządzenie szybciej wraca do normalnego trybu pracy.

Automatyczny wyrzut taśmy po zakończeniu rolki

Po wykorzystaniu rolki maszyna automatycznie usuwa pozostały fragment taśmy.

Następnie można zamontować nową rolkę i ponownie uruchomić automatyczny system podawania.

W rezultacie wymiana materiału przebiega sprawniej.

Analogowy panel sterowania

Easy Strap 309RP-312RP posiada:

analogowy panel sterowania.

Panel umożliwia obsługę podstawowych ustawień procesu, a ponadto można go obrócić o:

180°.

Dzięki temu maszynę można obsługiwać z obu stron, co ułatwia dostosowanie stanowiska do układu całej linii.

Sterowanie PLC Siemens

Układ elektryczny wykorzystuje:

PLC Siemens.

Sterownik koordynuje pracę głównych elementów maszyny. Dzięki temu może współpracować między innymi z fotokomórkami, napędzanymi rolkami oraz zespołem spinającym.

Silniki prądu stałego

Poszczególne funkcje maszyny wykorzystują silniki prądu stałego.

Producent wskazuje również, że w porównaniu z tradycyjną konstrukcją ograniczono liczbę elementów mechanicznych o ponad 30%.

Dzięki temu konstrukcja zespołu roboczego jest oparta na oddzielnych napędach odpowiadających za poszczególne funkcje urządzenia.

Podwójny docisk zasilany sprężonym powietrzem

Prasa pneumatyczna wymaga ciśnienia:

0,4–0,6 MPa, czyli około 4–6 bar.

Zużycie powietrza wynosi:

0,6 Nl/min.

Dlatego podczas przygotowywania stanowiska trzeba uwzględnić zarówno zasilanie elektryczne, jak i instalację sprężonego powietrza.

Regulowana wysokość robocza 850–950 mm

Wysokość powierzchni roboczej można ustawić w zakresie:

850–950 mm.

Dzięki temu łatwiej dopasować bandownicę do wcześniejszych i kolejnych przenośników.

Ma to szczególne znaczenie podczas integracji z istniejącą linią.

Dostępne wymiary ram

Producent oferuje kilka wymiarów łuku:

• 650 × 500 mm – oznaczony w karcie jako standardowy,
• 850 × 500 mm,
• 850 × 600 mm,
• 850 × 800 mm,
• 1050 × 800 mm,
• 1050 × 1000 mm,
• 1250 × 500 mm,
• 1250 × 800 mm,
• 1250 × 1000 mm,
• 1650 × 500 mm.

Dzięki temu konfigurację można dopasować do różnych rozmiarów produktów.

Produkt do 1200 × 450 mm z ramą 1250 × 500 mm

Dla konfiguracji z ramą:

1250 × 500 mm

producent podaje maksymalny produkt:

1200 × 450 mm.

Dlatego maksymalnych wymiarów produktu nie należy traktować jako jednakowych dla wszystkich łuków. Zależą one od wybranej konfiguracji ramy.

Maksymalna masa produktu 30 kg

Maksymalna dopuszczalna masa produktu wynosi:

30 kg.

Ponieważ paczka jest transportowana po napędzanych rolkach, parametr ten należy uwzględnić podczas projektowania całej linii.

Wymiary maszyny

Wymiary urządzenia wynoszą:

1520 × 680 × 2000 mm.

Jednocześnie wybrany rozmiar łuku wpływa na wymaganą przestrzeń instalacyjną. Dlatego przed montażem warto uwzględnić konkretną konfigurację.

Masa netto 280 kg

Masa netto Easy Strap 309RP oraz 312RP wynosi:

280 kg.

Parametr dotyczy maszyny w konfiguracji opisanej w aktualnej karcie technicznej producenta.

Zasilanie 220 V

Parametry elektryczne wynoszą:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana to:

1 kW.

Ponadto maszyna wymaga instalacji pneumatycznej dla górnej prasy stabilizującej.

Sygnalizacja stanu urządzenia

Easy Strap 309RP-312RP posiada:

• sygnał akustyczny,
• trójkolorową kolumnę świetlną.

Dzięki temu personel może szybciej rozpoznać stan maszyny oraz sytuację wymagającą interwencji.

Systemy bezpieczeństwa

Maszyna została wyposażona w:

• magnetyczne czujniki bezpieczeństwa na drzwiach,
• uchwyt ochronny ze stali nierdzewnej,
• przycisk zatrzymania awaryjnego.

Dzięki temu system może kontrolować wybrane elementy ochronne podczas pracy.

Wersja ze stali nierdzewnej SUS 304

Easy Strap 309RP-312RP jest dostępna również w wersji wykonanej ze:

stali nierdzewnej SUS 304.

Dzięki temu można dobrać konstrukcję odpowiednią do procesu wymagającego nierdzewnego wykonania urządzenia.

Specyfikacja techniczna Easy Strap 309RP-312RP

Parametr	Easy Strap 309RP	Easy Strap 312RP
Typ urządzenia	automatyczna bandownica liniowa	automatyczna bandownica liniowa
Transport produktu	napędzane rolki stalowe	napędzane rolki stalowe
Docisk produktu	podwójna prasa pneumatyczna	podwójna prasa pneumatyczna
System fotokomórek	tak	tak
Liczba opasań	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne
Tryb tranzytowy	tak	tak
Materiał taśmy	PP	PP
Szerokość taśmy	9 mm	12 mm
Grubość taśmy	0,45–0,65 mm	0,45–0,65 mm
Prędkość spinania	30 cykli/min	30 cykli/min
Naciąg	0–45 kg	0–45 kg
Prędkość rolek	40 m/min	40 m/min
Wysokość robocza	850–950 mm	850–950 mm
Maksymalny produkt przy ramie 1250 × 500 mm	1200 × 450 mm	1200 × 450 mm
Maksymalna masa produktu	30 kg	30 kg
Ciśnienie powietrza	0,4–0,6 MPa	0,4–0,6 MPa
Zużycie powietrza	0,6 Nl/min	0,6 Nl/min
Panel	analogowy	analogowy
Obrót panelu	180°	180°
Sterowanie	PLC Siemens	PLC Siemens
Automatyczne ładowanie taśmy	tak	tak
Re-feed	tak	tak
Loop ejection	tak	tak
Automatyczny wyrzut końca rolki	tak	tak
Średnica wewnętrzna rolki	200 mm	200 mm
Średnica zewnętrzna rolki	400–450 mm	400–450 mm
Zasilanie	220 V, 1 faza	220 V, 1 faza
Częstotliwość	50/60 Hz	50/60 Hz
Moc zainstalowana	1 kW	1 kW
Wymiary L × W × H	1520 × 680 × 2000 mm	1520 × 680 × 2000 mm
Masa netto	280 kg	280 kg

Easy Strap 309RP-312RP a Easy Strap 309R-312R

Obie serie wykorzystują napędzane rolki stalowe oraz system fotokomórek. Ponadto obie mogą wykonywać pojedyncze, podwójne lub wielokrotne opasanie.

Jednak wersja RP posiada dodatkowo:

podwójną prasę pneumatyczną.

Easy Strap 309R-312R automatycznie transportuje i banduje produkt bez dodatkowego docisku. Natomiast 309RP-312RP może najpierw ustabilizować pakiet, a dopiero potem założyć taśmę.

Dlatego wersja RP lepiej odpowiada procesom, w których produkt wymaga kompresji lub dodatkowego przytrzymania przed spinaniem.

Easy Strap 309RP-312RP a Easy Strap 309BP-312BP

Oba warianty posiadają pneumatyczny docisk i mogą pracować automatycznie w linii.

Różnica dotyczy przede wszystkim sposobu transportu produktu.

Easy Strap BP wykorzystuje napędzane pasy transportowe. Natomiast wersja RP korzysta z napędzanych rolek stalowych.

Dlatego wybór pomiędzy nimi można dopasować do sposobu transportu zastosowanego w pozostałej części linii.

Zastosowanie Easy Strap 309RP-312RP

Bandownica automatyczna Easy Strap 309RP-312RP może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• magazynach,
• centrach logistycznych,
• centrach dystrybucyjnych,
• działach wysyłkowych,
• procesach wykorzystujących transport rolkowy,
• procesach wymagających kilku opasań,
• stanowiskach wymagających stabilizacji produktu przed bandowaniem.

Ponadto tryb tranzytowy pozwala włączyć maszynę do linii również wtedy, gdy część produktów nie wymaga spinania.

Gdzie sprawdzi się bandownica automatyczna Easy Strap 309RP-312RP?

Bandownica automatyczna Easy Strap 309RP-312RP sprawdzi się przede wszystkim w automatycznych liniach, w których produkt porusza się na rolkach, a przed wykonaniem opasania wymaga dodatkowej stabilizacji.

Najpierw napędzane stalowe rolki transportują paczkę do właściwej pozycji. Następnie podwójna prasa pneumatyczna stabilizuje produkt, po czym maszyna automatycznie prowadzi taśmę PP wokół paczki, napina ją, wykonuje połączenie i odcina materiał.

Dzięki 30 cyklom/min, transportowi z prędkością do 40 m/min, regulowanemu naciągowi 0–45 kg, taśmie PP 9 lub 12 mm oraz możliwości wykonywania pojedynczego, podwójnego i wielokrotnego opasania Easy Strap 309RP-312RP może stanowić funkcjonalny element zautomatyzowanej linii pakowania.
