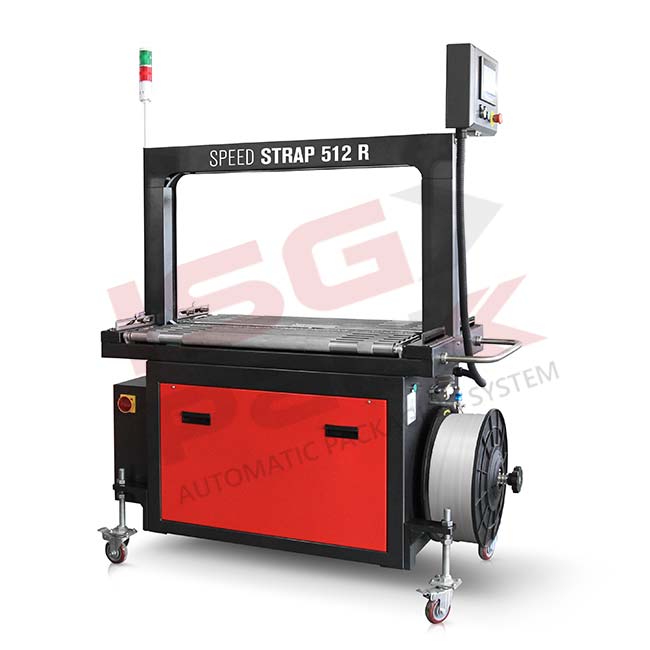

Bandownica automatyczna Speed Strap 505R-509R-512R

Bandownica automatyczna Speed Strap 505R-509R-512R to wysokowydajna maszyna liniowa przeznaczona do automatycznego spinania kartonów, paczek oraz innych produktów taśmą polipropylenową PP. Ponieważ urządzenie zostało wyposażone w napędzany stół z rolkami stalowymi oraz system fotokomórek, może samodzielnie transportować produkt przez strefę roboczą i wykonywać kolejne opasania bez konieczności ręcznego ustawiania każdej paczki.

Maszyna automatycznie prowadzi taśmę przez ramę, napina ją do ustawionej wartości, wykonuje zgrzew, a następnie odcina materiał. Co więcej, fotokomórki umożliwiają wykonanie pojedynczego, podwójnego albo wielokrotnego opasania. Dzięki temu sposób zabezpieczenia można dostosować do długości produktu oraz wymagań konkretnego procesu.

Seria obejmuje warianty przeznaczone do taśmy PP o szerokości:

• Speed Strap 505R – 5 mm,
• Speed Strap 509R – 9 mm,
• Speed Strap 512R – 12 mm.

Wszystkie warianty osiągają do 50 cykli na minutę, natomiast siłę naciągu można regulować w zakresie 0–45 kg. Ponadto zespół spinający wykorzystuje bezszczotkowe silniki 24 V DC, dzięki czemu maszyna została przygotowana do regularnej pracy w procesach o średniej i wysokiej intensywności.

Jak działa Speed Strap 505R-509R-512R?

Proces może przebiegać automatycznie. Najpierw produkt trafia na napędzane stalowe rolki, a następnie fotokomórki kontrolują jego położenie.

W dalszej kolejności:

• rolki przemieszczają produkt do strefy bandowania,
• fotokomórki wykrywają jego pozycję,
• maszyna odpowiednio ustawia produkt,
• taśma PP automatycznie przechodzi przez ramę,
• następnie materiał otacza paczkę,
• układ cofa oraz napina taśmę,
• po osiągnięciu ustawionej wartości wykonywany jest zgrzew,
• taśma zostaje automatycznie odcięta,
• produkt może zostać przesunięty do następnej pozycji,
• po zakończeniu bandowania rolki przekazują go dalej.

Dzięki temu operator nie musi ręcznie prowadzić taśmy wokół produktu. Jednocześnie automatyczny transport ogranicza konieczność ręcznego przesuwania paczki pomiędzy kolejnymi opasaniami.

Napędzany stół z rolkami stalowymi

Najważniejszą cechą wersji R jest:

stół roboczy z napędzanymi rolkami stalowymi.

Rolki odpowiadają za automatyczny transport produktu przez maszynę. Dlatego Speed Strap 505R-509R-512R może współpracować bezpośrednio z innymi przenośnikami w linii pakującej.

Ponadto prędkość rolek można regulować za pomocą falownika. Dzięki temu przepływ paczek można dostosować do wydajności wcześniejszych i kolejnych urządzeń.

W rezultacie bandownica może zostać włączona w większy, automatyczny ciąg technologiczny.

Automatyczna bandownica do linii

Speed Strap 505R-509R-512R została zaprojektowana z myślą o integracji z automatycznymi liniami pakującymi.

Produkt może trafić do maszyny bezpośrednio z wcześniejszego przenośnika. Następnie bandownica wykrywa jego pozycję, wykonuje zaprogramowaną liczbę opasań, a na końcu przekazuje paczkę dalej.

Dlatego urządzenie może współpracować między innymi z:

• zaklejarkami kartonów,
• przenośnikami rolkowymi,
• systemami sortowania,
• urządzeniami kontrolnymi,
• etykieciarkami,
• innymi elementami końcowej linii pakowania.

Co więcej, funkcja trybu tranzytowego pozwala przepuścić produkt przez urządzenie bez wykonania bandowania.

Fotokomórki na wejściu i wyjściu

Maszyna została wyposażona w system fotokomórek odpowiedzialnych za wykrywanie produktu.

Dzięki temu system może automatycznie kontrolować położenie paczki, a następnie uruchamiać odpowiednią sekwencję bandowania.

Możliwe jest:

• pojedyncze opasanie,
• podwójne opasanie,
• wielokrotne opasanie.

W efekcie operator nie musi ręcznie przestawiać produktu przed każdym kolejnym cyklem.

Pojedyncze, podwójne i wielokrotne bandowanie

Liczbę opasań można dopasować do rodzaju oraz długości produktu.

Przykładowo mniejszy karton może wymagać tylko jednej taśmy. Natomiast dłuższa paczka może zostać zabezpieczona dwoma lub kilkoma opasaniami.

Pomiędzy kolejnymi cyklami rolki automatycznie przesuwają produkt. Dzięki temu maszyna może wykonać całą zaprogramowaną sekwencję bez ręcznego pozycjonowania paczki.

Tryb tranzytowy bez bandowania

Speed Strap 505R-509R-512R posiada:

Mode Transit – tryb tranzytowy bez spinania produktu.

Po jego aktywowaniu rolki transportują paczkę przez urządzenie, jednak maszyna nie nakłada taśmy.

Funkcja jest szczególnie przydatna wtedy, gdy:

• tylko część produktów wymaga bandowania,
• określona seria ma przejechać bez spinania,
• maszyna ma chwilowo działać jako fragment przenośnika,
• proces produkcyjny wymaga selektywnego wykonywania opasań.

Dzięki temu nie trzeba projektować oddzielnego obejścia transportowego.

Speed Strap 505R – taśma PP 5 mm

Model:

Speed Strap 505R

jest przeznaczony do pracy z taśmą PP o szerokości:

5 mm.

Dlatego wariant ten sprawdzi się w procesach przygotowanych do wykorzystania wąskiego materiału bandującego.

Speed Strap 509R – taśma PP 9 mm

Z kolei:

Speed Strap 509R

wykorzystuje taśmę PP o szerokości:

9 mm.

Pozostałe główne funkcje serii pozostają takie same, dlatego wybór konkretnego modelu zależy przede wszystkim od stosowanego materiału.

Speed Strap 512R – taśma PP 12 mm

Model:

Speed Strap 512R

pracuje z taśmą:

PP 12 mm.

W związku z tym seria pozwala dobrać urządzenie do jednego z trzech podstawowych formatów taśmy.

Grubość taśmy 0,45–0,65 mm

Wszystkie warianty obsługują materiał o grubości:

0,45–0,65 mm.

Dlatego podczas zamawiania taśmy należy zweryfikować zarówno jej szerokość, jak i grubość.

Parametry rolki taśmy

Speed Strap 505R-509R-512R współpracuje z rolkami o parametrach:

• materiał: PP – polipropylen,
• szerokość taśmy: 5 / 9 / 12 mm,
• grubość: 0,45–0,65 mm,
• średnica wewnętrzna: 200 mm,
• średnica zewnętrzna: 400–450 mm.

Dzięki temu można dobrać materiał eksploatacyjny bezpośrednio do konkretnej wersji maszyny.

Prędkość bandowania 50 cykli/min

Aktualna karta modelu podaje prędkość:

50 cykli na minutę.

Jeden cykl obejmuje automatyczne:

• przeprowadzenie taśmy,
• jej cofnięcie,
• naprężenie,
• wykonanie zgrzewu,
• odcięcie materiału.

Jednocześnie rzeczywista wydajność całej linii zależy również od długości produktów, odstępów pomiędzy paczkami oraz liczby wykonywanych opasań.

Regulowany naciąg 0–45 kg

Siłę naciągu można regulować w zakresie:

0–45 kg.

Dzięki temu parametry można dostosować zarówno do bardziej podatnych na odkształcenie opakowań, jak i do stabilniejszych produktów.

Przy delikatniejszym kartonie można więc zastosować mniejszą siłę. Natomiast w przypadku bardziej wytrzymałego opakowania operator może zwiększyć naprężenie.

Cyfrowa regulacja naciągu

Parametry naciągu można ustawiać z poziomu panelu sterowania.

Dzięki temu operator nie musi mechanicznie regulować maszyny przy każdej zmianie produktu. Ponadto szybka zmiana ustawień ułatwia przechodzenie pomiędzy różnymi seriami opakowań.

Bezszczotkowe silniki 24 V DC

Zespół spinający wykorzystuje:

bezszczotkowe silniki 24 V DC.

Napędy odpowiadają za poszczególne etapy cyklu. Dzięki temu maszyna może sprawnie realizować kolejne operacje przy wysokiej częstotliwości pracy.

Co więcej, rozwiązanie ogranicza zależność od rozbudowanej mechaniki charakterystycznej dla starszych konstrukcji.

Kolorowy ekran dotykowy 7,2″

Speed Strap 505R-509R-512R posiada:

kolorowy ekran dotykowy 7,2 cala.

Z jego poziomu operator może zarządzać najważniejszymi funkcjami urządzenia.

Panel umożliwia między innymi:

• regulację naciągu,
• regulację temperatury elementu zgrzewającego,
• wybór trybu tranzytowego,
• ustawienie pojedynczego, podwójnego lub wielokrotnego opasania,
• kontrolę sygnałów wejściowych i wyjściowych.

Dzięki temu konfigurację można dostosować do konkretnego procesu bez rozbudowanej ingerencji mechanicznej.

Kontrola sygnałów IN/OUT

Na ekranie można również kontrolować sygnały wejściowe oraz wyjściowe maszyny.

Funkcja ma szczególne znaczenie podczas integracji bandownicy z innymi urządzeniami w automatycznej linii.

Dzięki temu łatwiej kontrolować komunikację pomiędzy poszczególnymi elementami procesu.

Automatyczne ładowanie taśmy

Maszyna posiada:

automatyczny system ładowania taśmy.

Po założeniu nowej rolki układ wspomaga wprowadzenie materiału do prowadnicy. Dzięki temu operator nie musi ręcznie przeciągać taśmy przez całą ramę.

System re-feed

Speed Strap wykorzystuje również:

system ponownego podawania taśmy – re-feed.

Jeżeli materiał wymaga ponownego wprowadzenia do układu, maszyna może automatycznie wykonać tę operację.

W rezultacie ogranicza się czas potrzebny na ręczne przywrócenie prawidłowego prowadzenia taśmy.

Loop ejection

Kolejną funkcją jest:

loop ejection.

Jeżeli cykl zostanie przypadkowo rozpoczęty i utworzy się nieprawidłowa pętla, maszyna może ją automatycznie usunąć.

Dzięki temu urządzenie szybciej wraca do prawidłowego trybu pracy.

Automatyczny wyrzut końcówki rolki

Po wykorzystaniu rolki maszyna automatycznie usuwa pozostały fragment materiału.

Następnie operator może założyć nową taśmę i skorzystać z automatycznego systemu ładowania.

W efekcie wymiana materiału przebiega sprawniej.

Regulowany czas chłodzenia COOL TIME

Speed Strap umożliwia regulację:

COOL TIME – czasu chłodzenia zgrzewu.

Po wykonaniu połączenia taśma pozostaje przez określony czas ustabilizowana. Dzięki temu końcową fazę cyklu można dopasować do stosowanego materiału.

Regulacja temperatury zgrzewania

Operator może również regulować temperaturę elementu zgrzewającego.

W rezultacie parametry tworzenia połączenia można dostosować do właściwości wykorzystywanej taśmy PP.

Automatyczne odcinanie taśmy

Po wykonaniu zgrzewu materiał zostaje automatycznie odcięty.

Dlatego operator nie potrzebuje dodatkowych narzędzi tnących. Prowadzenie, naprężenie, zgrzewanie i odcięcie są realizowane podczas jednego cyklu maszyny.

System easyfast®

Speed Strap została wyposażona w system:

easyfast®.

Pozwala on szybko zdemontować prowadnicę taśmy bez użycia narzędzi.

Dzięki temu łatwiejsze stają się:

• czyszczenie,
• kontrola toru taśmy,
• usuwanie fragmentów materiału,
• podstawowe czynności konserwacyjne.

Produkt do 600 × 450 mm

Dla ramy o wymiarach:

650 × 500 mm

maksymalne wymiary produktu wynoszą:

600 × 450 mm.

Pomiędzy paczką a ramą pozostaje więc przestrzeń potrzebna do prawidłowego prowadzenia taśmy.

Maksymalna masa produktu 30 kg

Maksymalna masa produktu wynosi:

30 kg.

Ponieważ paczka transportowana jest na napędzanych rolkach, parametr ten należy uwzględnić przy projektowaniu całej linii.

Dostępne rozmiary ram

Speed Strap 505R-509R-512R może zostać zamówiona z różnymi wymiarami łuku.

Aktualna strona producenta wymienia:

• 650 × 500 mm,
• 850 × 500 mm,
• 850 × 600 mm,
• 850 × 800 mm,
• 1050 × 800 mm,
• 1050 × 1000 mm,
• 1250 × 500 mm,
• 1250 × 800 mm,
• 1250 × 1000 mm,
• 1650 × 500 mm.

Dzięki temu konfigurację można dopasować do różnych gabarytów produktów.

Regulowana wysokość robocza 850–950 mm

Wysokość powierzchni transportowej można ustawić w zakresie:

850–950 mm.

Dzięki temu łatwiej dopasować bandownicę do sąsiednich przenośników.

Ma to szczególne znaczenie podczas instalowania maszyny w istniejącej linii.

Wymiary Speed Strap 505R-509R-512R

Aktualna strona producenta podaje wymiary maszyny:

1800 × 750 × 1900 mm.

Dlatego podczas planowania miejsca instalacji należy uwzględnić nie tylko samą maszynę, lecz także przestrzeń potrzebną do doprowadzania oraz odbierania produktów.

Zasilanie 220 V

Speed Strap 505R-509R-512R wykorzystuje:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana wynosi:

1 kW.

Dlatego przed instalacją należy zapewnić odpowiednie przyłącze elektryczne.

Cztery koła obrotowe

Maszyna posiada cztery koła obrotowe.

Dwa z nich wyposażono w hamulce. Dzięki temu urządzenie można przemieścić podczas konfiguracji stanowiska, a następnie unieruchomić w wybranym miejscu.

System sygnalizacji

Speed Strap posiada:

• sygnał akustyczny,
• trójkolorową kolumnę świetlną.

Dzięki temu personel może szybciej ocenić aktualny stan urządzenia oraz zauważyć sytuację wymagającą reakcji.

Systemy bezpieczeństwa

Maszyna została wyposażona między innymi w:

• magnetyczne czujniki bezpieczeństwa,
• zabezpieczenia otwarcia stołu i drzwi,
• uchwyt ochronny wykonany ze stali nierdzewnej.

Dzięki temu układ może kontrolować stan wybranych elementów ochronnych podczas pracy.

Specyfikacja techniczna Speed Strap 505R-509R-512R

Parametr	Speed Strap 505R	Speed Strap 509R	Speed Strap 512R
Typ urządzenia	automatyczna bandownica liniowa	automatyczna bandownica liniowa	automatyczna bandownica liniowa
Transport produktu	napędzane rolki stalowe	napędzane rolki stalowe	napędzane rolki stalowe
Fotokomórki	wejście / wyjście	wejście / wyjście	wejście / wyjście
Liczba opasań	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne
Tryb tranzytowy	tak	tak	tak
Materiał taśmy	PP	PP	PP
Szerokość taśmy	5 mm	9 mm	12 mm
Grubość taśmy	0,45–0,65 mm	0,45–0,65 mm	0,45–0,65 mm
Prędkość bandowania	50 cykli/min	50 cykli/min	50 cykli/min
Naciąg	0–45 kg	0–45 kg	0–45 kg
Regulacja naciągu	z panelu	z panelu	z panelu
Maks. produkt przy ramie 650 × 500 mm	600 × 450 mm	600 × 450 mm	600 × 450 mm
Maksymalna masa produktu	30 kg	30 kg	30 kg
Wysokość robocza	850–950 mm	850–950 mm	850–950 mm
Panel	dotykowy 7,2″	dotykowy 7,2″	dotykowy 7,2″
Napęd zespołu spinającego	brushless 24 V DC	brushless 24 V DC	brushless 24 V DC
Regulacja prędkości rolek	falownik	falownik	falownik
Automatyczne ładowanie taśmy	tak	tak	tak
Re-feed	tak	tak	tak
Loop ejection	tak	tak	tak
Automatyczny wyrzut końca rolki	tak	tak	tak
Regulacja COOL TIME	tak	tak	tak
Regulacja temperatury zgrzewania	tak	tak	tak
System easyfast®	tak	tak	tak
Średnica wewnętrzna rolki	200 mm	200 mm	200 mm
Średnica zewnętrzna rolki	400–450 mm	400–450 mm	400–450 mm
Zasilanie	220 V, 1 faza	220 V, 1 faza	220 V, 1 faza
Częstotliwość	50/60 Hz	50/60 Hz	50/60 Hz
Moc zainstalowana	1 kW	1 kW	1 kW
Wymiary maszyny	1800 × 750 × 1900 mm	1800 × 750 × 1900 mm	1800 × 750 × 1900 mm

Speed Strap 505R-509R-512R a Speed Strap 505B-509B-512B

Obie serie mogą pracować automatycznie w linii oraz wykorzystują fotokomórki do sterowania kolejnymi cyklami.

Najważniejszą różnicą jest jednak sposób transportu produktu.

Speed Strap 505B-509B-512B wykorzystuje napędzane pasy.

Natomiast Speed Strap 505R-509R-512R posiada:

napędzane rolki stalowe.

Dlatego wersję R można łatwiej dopasować do linii, w której pozostałe odcinki transportowe również wykorzystują system rolkowy.

Speed Strap 505R-509R-512R a Easy Strap 309R-312R

Obie serie wykorzystują napędzane rolki i mogą zostać włączone do automatycznej linii pakującej.

Jednak Speed Strap posiada:

• bezszczotkowe silniki 24 V DC,
• kolorowy panel dotykowy 7,2″,
• trzy warianty szerokości taśmy: 5, 9 i 12 mm,
• prędkość bandowania do 50 cykli/min.

Dzięki temu Speed Strap odpowiada procesom wymagającym szybszego zespołu spinającego oraz bardziej rozbudowanego sterowania.

Speed Strap 505R-509R-512R a wersja RP

Seria jest dostępna także jako:

Speed Strap 505RP-509RP-512RP.

Wersja RP posiada dodatkowy pneumatyczny docisk, który stabilizuje produkt przed wykonaniem opasania.

Natomiast Speed Strap 505R-509R-512R transportuje oraz banduje paczkę bez dodatkowej prasy.

Dlatego wariant RP warto rozważyć przede wszystkim wtedy, gdy produkt wymaga kompresji lub dodatkowego przytrzymania.

Zastosowanie Speed Strap 505R-509R-512R

Bandownica automatyczna Speed Strap 505R-509R-512R może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• magazynach,
• centrach dystrybucyjnych,
• sortowniach,
• działach wysyłkowych,
• liniach wykorzystujących transport rolkowy,
• procesach wymagających kilku opasań jednego produktu.

Ponadto tryb tranzytowy pozwala wykorzystywać tę samą linię również dla paczek, które nie wymagają spinania.

Gdzie sprawdzi się bandownica automatyczna Speed Strap 505R-509R-512R?

Bandownica automatyczna Speed Strap 505R-509R-512R sprawdzi się przede wszystkim tam, gdzie produkty są transportowane automatycznie na rolkach, a proces spinania powinien odbywać się bez tworzenia osobnego stanowiska ręcznego.

Najpierw napędzane stalowe rolki przesuwają produkt do strefy roboczej. Następnie fotokomórki kontrolują jego położenie, po czym maszyna automatycznie prowadzi taśmę PP wokół paczki, napina ją, wykonuje zgrzew i odcina materiał.

Dzięki prędkości do 50 cykli/min, regulowanemu naciągowi 0–45 kg, taśmie PP 5, 9 lub 12 mm, obsłudze produktów do 30 kg oraz możliwości wykonywania pojedynczego, podwójnego i wielokrotnego opasania Speed Strap 505R-509R-512R może stanowić wydajny element zautomatyzowanej linii pakowania.
