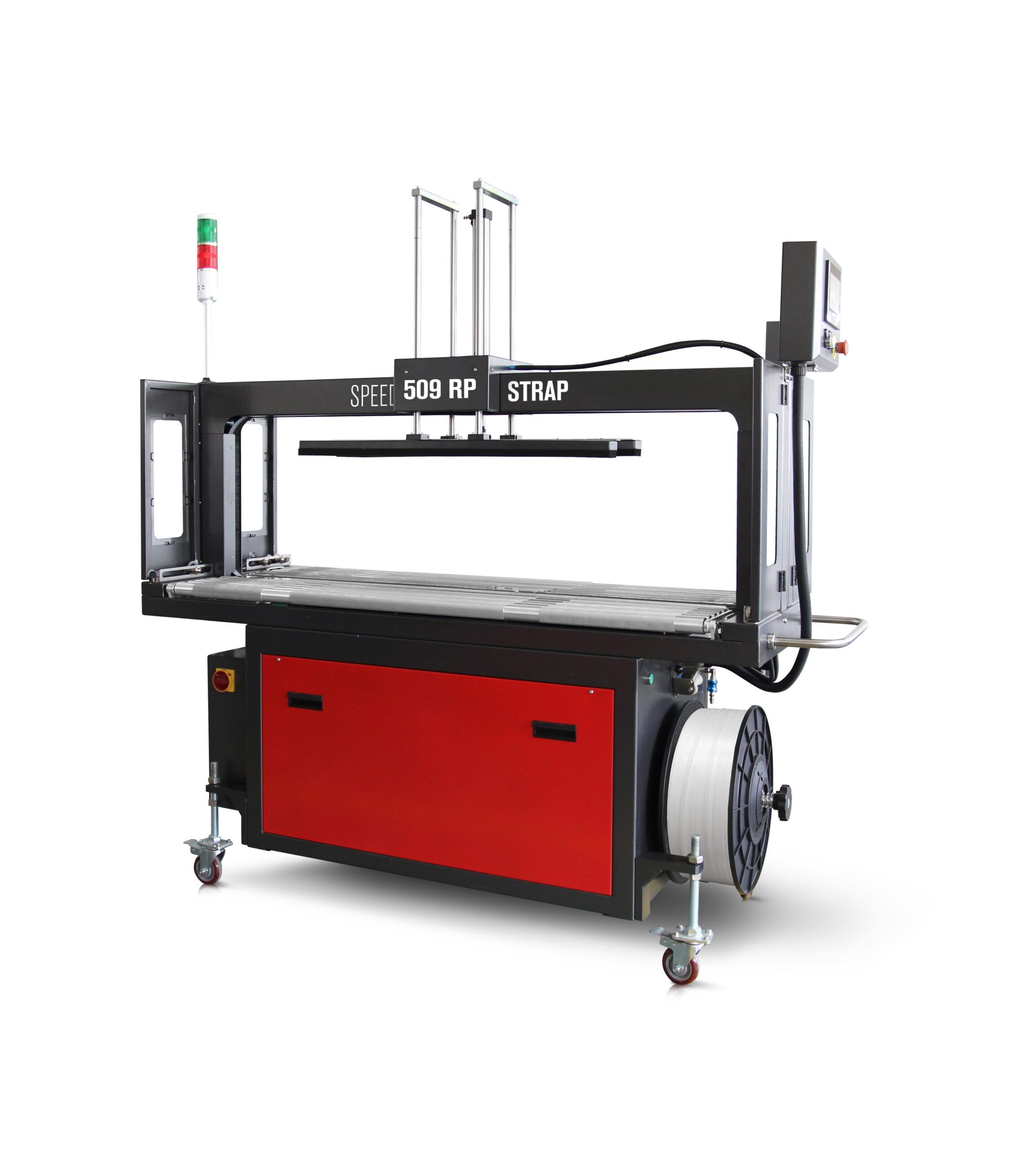

Bandownica automatyczna Speed Strap 505-509-512RP

Opis

Bandownica automatyczna Speed Strap 505RP-509RP-512RP

Bandownica automatyczna Speed Strap 505RP-509RP-512RP to wysokowydajna maszyna liniowa przeznaczona do automatycznego spinania kartonów, paczek, pakietów oraz innych produktów taśmą polipropylenową PP. Ponieważ urządzenie łączy napędzany przenośnik z rolkami stalowymi z podwójną prasą pneumatyczną, może nie tylko transportować produkt przez strefę roboczą, lecz również stabilizować go przed wykonaniem opasania.

Po wykryciu produktu maszyna automatycznie prowadzi taśmę przez ramę, napina ją do ustawionej wartości, wykonuje zgrzew, a następnie odcina materiał. Co więcej, system fotokomórek umożliwia realizację pojedynczego, podwójnego albo wielokrotnego bandowania. Dzięki temu sposób zabezpieczenia można dostosować zarówno do długości paczki, jak i do wymagań konkretnego procesu.

Seria obejmuje trzy warianty:

• Speed Strap 505RP – taśma PP 5 mm,
• Speed Strap 509RP – taśma PP 9 mm,
• Speed Strap 512RP – taśma PP 12 mm.

Wszystkie trzy modele osiągają prędkość do 50 cykli na minutę, natomiast siłę naciągu można regulować w zakresie 0–45 kg. Jednocześnie napędzane rolki przemieszczają produkty z prędkością do 40 m/min, dlatego urządzenie może zostać włączone w wydajną automatyczną linię pakującą.

Jak działa Speed Strap 505RP-509RP-512RP?

Proces może przebiegać całkowicie automatycznie. Najpierw produkt trafia na napędzany przenośnik rolkowy, a następnie fotokomórki wykrywają jego położenie.

W dalszej kolejności:

• stalowe rolki transportują produkt do strefy bandowania,
• fotokomórki kontrolują jego położenie,
• podwójna prasa pneumatyczna stabilizuje pakiet,
• taśma PP automatycznie przechodzi przez ramę,
• następnie materiał otacza produkt,
• układ cofa i napina taśmę,
• po osiągnięciu ustawionego naciągu maszyna wykonuje zgrzew,
• taśma zostaje automatycznie odcięta,
• w razie potrzeby produkt zostaje przesunięty do kolejnego miejsca opasania,
• po zakończeniu procesu rolki przekazują go do następnego etapu linii.

Dzięki temu operator nie musi ręcznie prowadzić taśmy ani każdorazowo ustawiać paczki pod ramą. Ponadto automatyczny transport pozwala wykonywać kolejne opasania bez ręcznego przesuwania produktu.

Podwójna prasa pneumatyczna

Najważniejszą cechą odróżniającą serię RP od standardowej Speed Strap R jest:

podwójna pneumatyczna prasa górna.

Prasa dociska i stabilizuje produkt przed wykonaniem opasania. Dlatego rozwiązanie jest szczególnie przydatne przy materiałach, które mogą się przemieszczać, rozprężać albo wymagają wcześniejszej kompresji.

Docisk może wspomagać bandowanie między innymi:

• tektury falistej,
• arkuszy papieru,
• arkuszy tworzyw sztucznych,
• pakietów płaskich elementów,
• kopert i zestawów,
• materiałów tekstylnych,
• innych produktów wymagających ustabilizowania.

Co ważne, prasę można włączyć lub wyłączyć zależnie od aktualnego procesu. Dzięki temu maszyna może obsługiwać zarówno produkty wymagające dodatkowego docisku, jak i stabilne kartony, przy których prasa nie jest potrzebna.

Automatyczna bandownica liniowa

Speed Strap 505RP-509RP-512RP została przygotowana do pracy jako element automatycznej linii.

Produkt może trafić do maszyny bezpośrednio z wcześniejszego przenośnika. Następnie urządzenie automatycznie go wykrywa, pozycjonuje, stabilizuje i wykonuje zaprogramowaną liczbę opasań.

Po zakończeniu procesu produkt zostaje przekazany dalej. Dlatego maszyna może współpracować między innymi z:

• zaklejarkami kartonów,
• przenośnikami rolkowymi,
• systemami sortującymi,
• urządzeniami kontrolnymi,
• etykieciarkami,
• innymi maszynami końcowego pakowania.

Ponadto dostępny tryb tranzytowy pozwala przepuszczać produkty przez bandownicę bez nakładania taśmy.

Napędzane stalowe rolki

Powierzchnię roboczą tworzy:

napędzany przenośnik z rolkami stalowymi.

Rolki odpowiadają za automatyczne przemieszczanie produktu przez maszynę. Dzięki temu Speed Strap RP można bezpośrednio zintegrować z linią wykorzystującą transport rolkowy.

Co więcej, prędkość rolek można regulować za pomocą falownika. W rezultacie łatwiej zsynchronizować bandownicę z urządzeniami znajdującymi się przed nią oraz za nią.

Transport z prędkością do 40 m/min

Maksymalna prędkość napędzanych rolek wynosi:

40 m/min.

Jednocześnie prędkość transportu można dopasować do konkretnego procesu. Dlatego ustawienie może uwzględniać między innymi:

• wydajność wcześniejszego urządzenia,
• rozstaw produktów,
• długość paczek,
• liczbę wykonywanych opasań,
• wydajność kolejnego etapu linii.

Dzięki regulacji maszyna może współpracować z różnymi konfiguracjami automatycznych systemów pakujących.

Fotokomórki wykrywające produkt

Speed Strap 505RP-509RP-512RP wykorzystuje system fotokomórek do kontroli położenia produktu.

Czujniki pozwalają automatycznie ustalić moment rozpoczęcia cyklu. Ponadto umożliwiają wykonywanie różnych sekwencji bandowania.

Maszyna może realizować:

• pojedyncze opasanie,
• podwójne opasanie,
• wielokrotne opasanie.

W rezultacie produkt nie musi być ręcznie przestawiany pomiędzy kolejnymi cyklami.

Pojedyncze, podwójne i wielokrotne opasanie

Liczbę taśm można dostosować do długości oraz konstrukcji produktu.

Przykładowo krótsza paczka może wymagać jednego opasania. Natomiast przy dłuższym kartonie maszyna może wykonać dwa albo kilka cykli.

Pomiędzy kolejnymi opasaniami przenośnik automatycznie przesuwa produkt. Dzięki temu taśmy mogą zostać rozmieszczone w kilku punktach bez ręcznej zmiany pozycji paczki.

Tryb tranzytowy bez bandowania

Maszyna posiada funkcję:

Transit Mode – tryb tranzytowy.

Po jej aktywowaniu produkt przejeżdża przez urządzenie, jednak taśma nie zostaje założona.

Rozwiązanie przydaje się szczególnie wtedy, gdy:

• tylko wybrane produkty wymagają bandowania,
• określona partia powinna ominąć proces spinania,
• urządzenie ma chwilowo działać wyłącznie jako odcinek przenośnika.

Dzięki temu nie trzeba projektować dodatkowego obejścia linii.

Speed Strap 505RP – taśma PP 5 mm

Model:

Speed Strap 505RP

jest przeznaczony do taśmy polipropylenowej o szerokości:

5 mm.

Dlatego wariant ten odpowiada procesom wykorzystującym wąską taśmę PP.

Speed Strap 509RP – taśma PP 9 mm

Z kolei:

Speed Strap 509RP

pracuje z taśmą:

PP 9 mm.

Jest to pośredni wariant pomiędzy wersją 505RP i 512RP.

Speed Strap 512RP – taśma PP 12 mm

Model:

Speed Strap 512RP

wykorzystuje taśmę:

PP 12 mm.

W związku z tym podstawową różnicą pomiędzy trzema wariantami jest szerokość stosowanego materiału.

Grubość taśmy 0,45–0,65 mm

Wszystkie trzy modele pracują z taśmą PP o grubości:

0,45–0,65 mm.

Dlatego przy wyborze materiału eksploatacyjnego należy sprawdzić zarówno jego szerokość, jak i grubość.

Parametry rolki taśmy

Obsługiwane rolki mają następujące parametry:

• materiał: PP – polipropylen,
• szerokość taśmy: 5 / 9 / 12 mm,
• grubość taśmy: 0,45–0,65 mm,
• średnica wewnętrzna rolki: 200 mm,
• średnica zewnętrzna rolki: 400–450 mm.

Dzięki temu materiał można dobrać bezpośrednio do konkretnego wariantu Speed Strap RP.

Prędkość bandowania 50 cykli/min

Maksymalna prędkość zespołu spinającego wynosi:

50 cykli na minutę.

Jeden cykl obejmuje automatyczne:

• przeprowadzenie taśmy,
• jej cofnięcie,
• naprężenie,
• wykonanie zgrzewu,
• odcięcie materiału.

Jednocześnie rzeczywista wydajność całego stanowiska zależy również od liczby opasań przypadających na jeden produkt. Ponadto znaczenie mają długość paczek oraz czas potrzebny na ich transport.

Regulowany naciąg 0–45 kg

Siłę naprężenia można regulować w zakresie:

0–45 kg.

Dzięki temu parametry można dostosować zarówno do produktów wymagających niewielkiego docisku, jak i do stabilniejszych opakowań.

Przy bardziej podatnych na odkształcenie produktach można zastosować niższe ustawienie. Natomiast wyższy naciąg pozwala mocniej spiąć sztywniejsze pakiety.

Bezszczotkowe silniki 24 V DC

Zespół spinający wykorzystuje:

bezszczotkowe silniki 24 V DC.

Poszczególne napędy odpowiadają za określone funkcje maszyny. Dzięki temu kolejne etapy bandowania mogą być wykonywane szybko i powtarzalnie.

Ponadto rozwiązanie ogranicza udział rozbudowanych mechanicznych układów napędowych.

Ekran dotykowy 7,2″

Speed Strap RP posiada:

kolorowy panel dotykowy 7,2 cala.

Z jego poziomu można zarządzać najważniejszymi funkcjami urządzenia. Ponadto ekran umożliwia wizualizację sygnałów wejściowych i wyjściowych maszyny.

Operator może kontrolować między innymi:

• naciąg taśmy,
• pracę pneumatycznej prasy,
• tryb tranzytowy,
• pojedyncze, podwójne i wielokrotne opasanie,
• temperaturę elementu zgrzewającego,
• sygnały IN/OUT.

Dzięki temu zmiana konfiguracji nie wymaga mechanicznej ingerencji w wiele elementów maszyny.

Sterowanie PLC Siemens

System wykorzystuje sterowanie:

PLC Siemens.

Układ koordynuje pracę między innymi:

• fotokomórek,
• napędzanych rolek,
• prasy pneumatycznej,
• zespołu spinającego,
• kolejnych sekwencji bandowania.

Dzięki temu urządzenie może pracować jako część zautomatyzowanego procesu.

Automatyczne ładowanie taśmy

Speed Strap 505RP-509RP-512RP posiada:

automatyczny system ładowania taśmy.

Po zamontowaniu nowej rolki system wspomaga wprowadzenie materiału do toru prowadzenia. Dzięki temu operator nie musi ręcznie przeciągać taśmy przez całą ramę.

System re-feed

Maszyna wykorzystuje również:

system re-feed, czyli ponownego podawania taśmy.

Jeżeli materiał wymaga ponownego wprowadzenia, układ może automatycznie przywrócić jego prawidłowe położenie.

W rezultacie ogranicza się konieczność ręcznej ingerencji w mechanizm prowadzenia.

Loop ejection

Kolejną funkcją jest:

loop ejection.

Jeśli w wyniku przypadkowego rozpoczęcia cyklu powstanie nieprawidłowa pętla, system może ją usunąć.

Dzięki temu urządzenie szybciej wraca do prawidłowej pracy.

Automatyczny wyrzut końca rolki

Po wykorzystaniu materiału maszyna automatycznie usuwa pozostały fragment taśmy.

Następnie operator może założyć nową rolkę oraz uruchomić automatyczny system podawania.

W efekcie wymiana materiału przebiega sprawniej.

Zgrzewanie i automatyczne odcinanie

Po osiągnięciu ustawionego naciągu maszyna wykonuje połączenie taśmy.

Następnie zintegrowany nóż automatycznie odcina materiał. Dzięki temu operator nie musi używać dodatkowych zapinek ani ręcznych narzędzi tnących.

Prowadzenie, naprężanie, zgrzewanie oraz odcięcie odbywają się w jednym automatycznym cyklu.

Regulacja temperatury zgrzewania

Temperaturę elementu zgrzewającego można regulować z poziomu sterowania.

Dzięki temu parametry procesu można odpowiednio dostosować do używanej taśmy PP.

System easyfast®

Maszyna wykorzystuje system:

easyfast®

umożliwiający demontaż prowadnicy taśmy bez używania narzędzi.

Dzięki temu łatwiejsze stają się:

• czyszczenie,
• kontrola toru materiału,
• usuwanie fragmentów taśmy,
• podstawowe czynności obsługowe.

Standardowa rama 650 × 500 mm

Standardowa rama ma wymiary:

650 × 500 mm.

Dla tej konfiguracji maksymalny format produktu wynosi:

550 × 450 mm.

Pozostawiony odstęp pomiędzy produktem a ramą zapewnia przestrzeń potrzebną do prawidłowego prowadzenia taśmy.

Większe ramy Speed Strap RP

Dostępne są również większe konfiguracje ram:

• 650 × 500 mm – standard,
• 850 × 500 mm,
• 850 × 600 mm,
• 850 × 800 mm,
• 1050 × 800 mm,
• 1050 × 1000 mm,
• 1250 × 500 mm,
• 1250 × 800 mm,
• 1250 × 1000 mm,
• 1650 × 500 mm.

Dzięki temu urządzenie można dopasować do produktów o większej szerokości lub wysokości.

Produkt do 1200 × 450 mm w większej konfiguracji

Dedykowana konfiguracja z dużą ramą pozwala obsługiwać produkt do:

1200 × 450 mm.

Dlatego Speed Strap RP może zostać dostosowana również do znacznie szerszych pakietów niż w przypadku podstawowej ramy 650 × 500 mm.

Maksymalna masa produktu 30 kg

Maksymalna masa produktu wynosi:

30 kg.

Ponieważ paczka przemieszcza się po napędzanych rolkach, parametr ten należy uwzględnić podczas projektowania całej linii.

Regulowana wysokość robocza 850–920 mm

Wysokość powierzchni roboczej można regulować w zakresie:

850–920 mm.

Dzięki temu bandownicę można lepiej dopasować do sąsiednich przenośników oraz innych urządzeń.

Ma to szczególne znaczenie podczas integracji z istniejącą linią produkcyjną.

Instalacja pneumatyczna 0,4–0,6 MPa

Podwójna prasa wymaga sprężonego powietrza o ciśnieniu:

0,4–0,6 MPa, czyli około 4–6 bar.

Dlatego podczas przygotowania stanowiska trzeba zapewnić zarówno zasilanie elektryczne, jak i przyłącze pneumatyczne.

Zasilanie 220 V

Parametry zasilania wynoszą:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana:

1 kW.

Dzięki jednofazowemu zasilaniu urządzenie nie wymaga instalacji trójfazowej.

Wymiary maszyny

Wymiary konfiguracji opisanej w karcie technicznej wynoszą:

2080 × 680 × 2020 mm.

Dlatego podczas projektowania stanowiska należy uwzględnić zarówno gabaryt samej bandownicy, jak i przestrzeń potrzebną do transportu produktów.

Masa netto 270 kg

Masa netto urządzenia wynosi:

270 kg.

Jednocześnie maszyna posiada cztery koła obrotowe, z których dwa wyposażono w hamulce. Dzięki temu urządzenie można przesunąć podczas konfiguracji stanowiska, a następnie stabilnie je zablokować.

Sygnalizacja stanu maszyny

Speed Strap RP została wyposażona w:

• sygnał akustyczny,
• trójkolorową kolumnę świetlną.

Dzięki temu personel może łatwiej rozpoznać stan urządzenia oraz sytuację wymagającą interwencji.

Magnetyczne czujniki bezpieczeństwa

Drzwi ochronne wyposażono w magnetyczne czujniki bezpieczeństwa.

Ponadto konstrukcja posiada uchwyt ochronny wykonany ze stali nierdzewnej.

Dzięki temu elementy zabezpieczające współpracują z układem sterowania urządzenia.

Specyfikacja techniczna Speed Strap 505RP-509RP-512RP

Parametr	Speed Strap 505RP	Speed Strap 509RP	Speed Strap 512RP
Typ urządzenia	automatyczna bandownica liniowa	automatyczna bandownica liniowa	automatyczna bandownica liniowa
Transport produktu	napędzane rolki stalowe	napędzane rolki stalowe	napędzane rolki stalowe
Docisk	podwójna prasa pneumatyczna	podwójna prasa pneumatyczna	podwójna prasa pneumatyczna
Fotokomórki	tak	tak	tak
Liczba opasań	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne	pojedyncze / podwójne / wielokrotne
Tryb tranzytowy	tak	tak	tak
Materiał taśmy	PP	PP	PP
Szerokość taśmy	5 mm	9 mm	12 mm
Grubość taśmy	0,45–0,65 mm	0,45–0,65 mm	0,45–0,65 mm
Prędkość bandowania	50 cykli/min	50 cykli/min	50 cykli/min
Naciąg	0–45 kg	0–45 kg	0–45 kg
Prędkość rolek	40 m/min	40 m/min	40 m/min
Maksymalna masa produktu	30 kg	30 kg	30 kg
Standardowa rama	650 × 500 mm	650 × 500 mm	650 × 500 mm
Maks. produkt dla standardowej ramy	550 × 450 mm	550 × 450 mm	550 × 450 mm
Przykładowy większy produkt	do 1200 × 450 mm	do 1200 × 450 mm	do 1200 × 450 mm
Wysokość robocza	850–920 mm	850–920 mm	850–920 mm
Ciśnienie powietrza	0,4–0,6 MPa	0,4–0,6 MPa	0,4–0,6 MPa
Panel	ekran dotykowy 7,2″	ekran dotykowy 7,2″	ekran dotykowy 7,2″
Sterowanie	PLC Siemens	PLC Siemens	PLC Siemens
Napęd zespołu spinającego	brushless 24 V DC	brushless 24 V DC	brushless 24 V DC
Automatyczne ładowanie taśmy	tak	tak	tak
Re-feed	tak	tak	tak
Loop ejection	tak	tak	tak
Automatyczny wyrzut końca rolki	tak	tak	tak
System easyfast®	tak	tak	tak
Średnica wewnętrzna rolki	200 mm	200 mm	200 mm
Średnica zewnętrzna rolki	400–450 mm	400–450 mm	400–450 mm
Zasilanie	220 V, 1 faza	220 V, 1 faza	220 V, 1 faza
Częstotliwość	50/60 Hz	50/60 Hz	50/60 Hz
Moc zainstalowana	1 kW	1 kW	1 kW
Wymiary L × W × H	2080 × 680 × 2020 mm	2080 × 680 × 2020 mm	2080 × 680 × 2020 mm
Masa netto	270 kg	270 kg	270 kg

Speed Strap 505RP-509RP-512RP a Speed Strap 505R-509R-512R

Obie serie wykorzystują napędzany przenośnik rolkowy i mogą pracować w automatycznej linii.

Jednak wersja RP została dodatkowo wyposażona w:

podwójną prasę pneumatyczną.

Speed Strap R automatycznie transportuje i banduje produkt. Natomiast wariant RP może najpierw ustabilizować pakiet, a dopiero później wykonać opasanie.

Dlatego wersja RP sprawdzi się szczególnie tam, gdzie produkt może się przemieszczać albo wymaga kompresji przed spięciem.

Speed Strap RP a Speed Strap BP

Oba warianty posiadają pneumatyczny docisk i umożliwiają automatyczną pracę liniową.

Różnica dotyczy przede wszystkim sposobu transportu.

Speed Strap BP wykorzystuje napędzane pasy transportowe. Natomiast Speed Strap RP posiada napędzane stalowe rolki.

Dlatego wybór między nimi można dopasować do konstrukcji pozostałej części linii transportowej.

Speed Strap RP a Easy Strap RP

Obie serie łączą transport rolkowy z pneumatycznym dociskiem. Jednak Speed Strap wykorzystuje szybszy zespół spinający oparty na bezszczotkowych silnikach 24 V DC oraz dotykowy panel 7,2″.

Ponadto Speed Strap oferuje trzy warianty taśmy:

• 5 mm,
• 9 mm,
• 12 mm.

Dzięki temu seria może zostać dopasowana również do procesów wykorzystujących wąską taśmę PP 5 mm.

Wersja ze stali nierdzewnej

Speed Strap RP jest dostępna również w wykonaniu ze stali nierdzewnej.

Dzięki temu można dobrać konstrukcję odpowiednią do procesu wymagającego nierdzewnego wykonania urządzenia.

Zastosowanie Speed Strap 505RP-509RP-512RP

Bandownica automatyczna Speed Strap 505RP-509RP-512RP może znaleźć zastosowanie między innymi w:

• automatycznych liniach pakujących,
• zakładach produkcyjnych,
• centrach logistycznych,
• magazynach,
• centrach dystrybucyjnych,
• sortowniach,
• działach wysyłkowych,
• procesach wykorzystujących transport rolkowy,
• pakowaniu arkuszy,
• zabezpieczaniu produktów wymagających stabilizacji,
• procesach wymagających kilku opasań.

Ponadto tryb tranzytowy umożliwia obsługę również tych produktów, które mają jedynie przejechać przez urządzenie bez spinania.

Gdzie sprawdzi się bandownica automatyczna Speed Strap 505RP-509RP-512RP?

Bandownica automatyczna Speed Strap 505RP-509RP-512RP sprawdzi się przede wszystkim w automatycznych liniach, w których produkt jest transportowany na rolkach, a jednocześnie wymaga dodatkowej stabilizacji przed założeniem taśmy.

Najpierw napędzane stalowe rolki przemieszczają produkt do właściwej pozycji. Następnie podwójna prasa pneumatyczna stabilizuje pakiet, po czym urządzenie automatycznie prowadzi taśmę PP, napina ją, wykonuje zgrzew i odcina materiał.

Dzięki wydajności do 50 cykli/min, transportowi z prędkością do 40 m/min, regulowanemu naciągowi 0–45 kg, trzem wariantom taśmy PP 5, 9 i 12 mm oraz możliwości wykonywania pojedynczego, podwójnego i wielokrotnego opasania Speed Strap 505RP-509RP-512RP może stanowić wydajny element zautomatyzowanej linii pakowania.
