Automatyczna owijarka do palet Techno Wrap 2000 BD integracja w linii

Automatyczna owijarka do palet Techno Wrap 2000 BD – integracja w linii

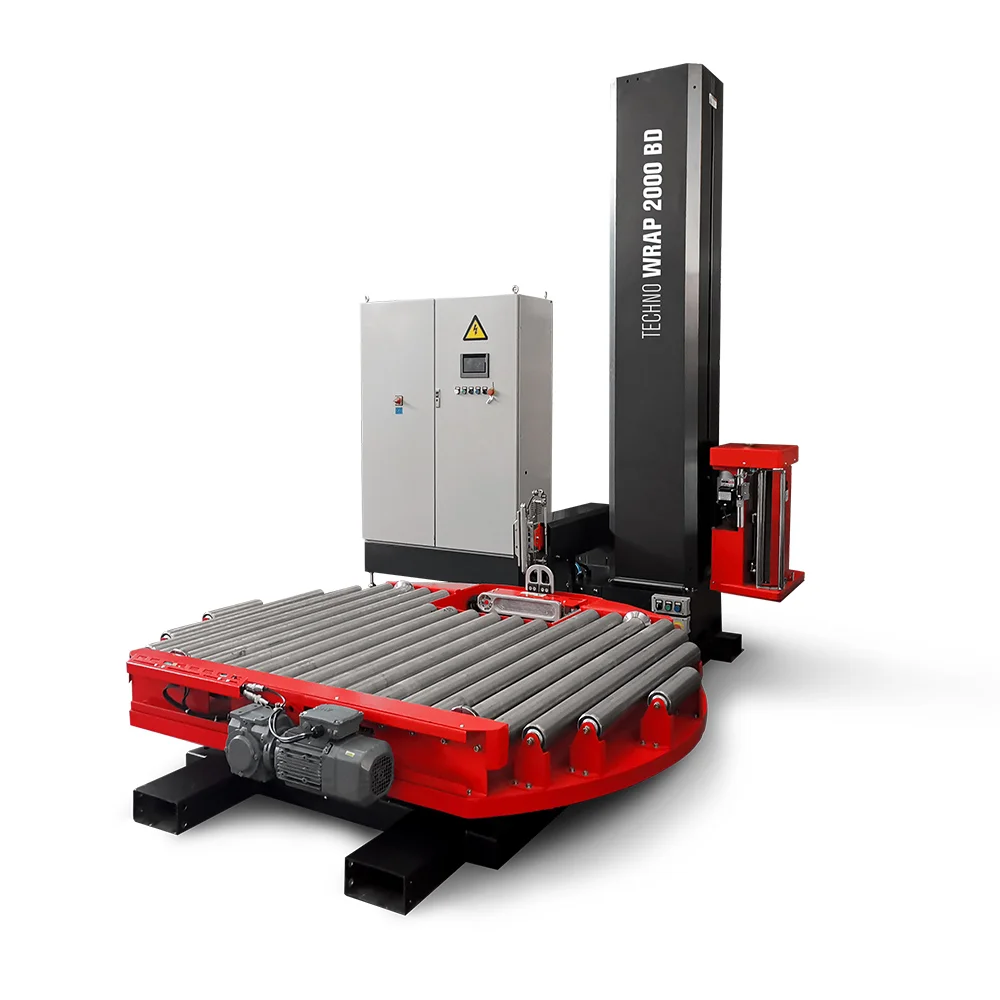

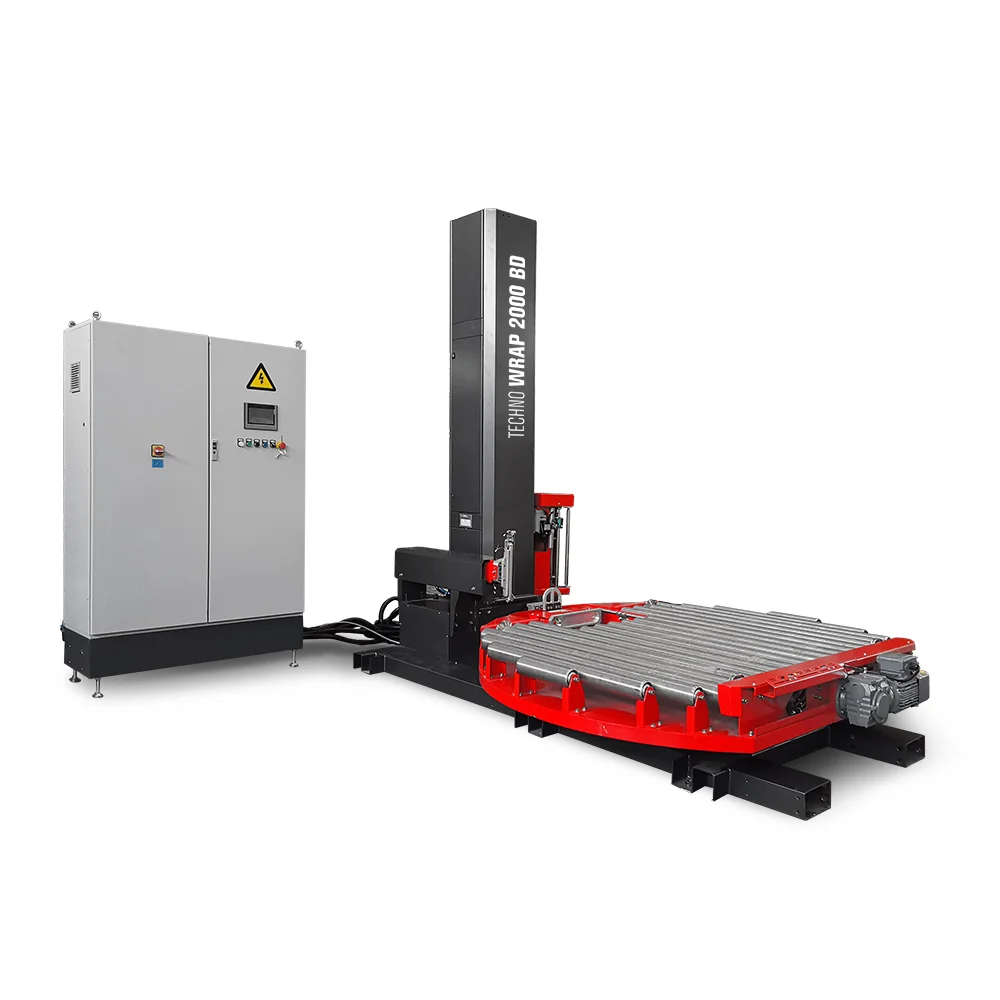

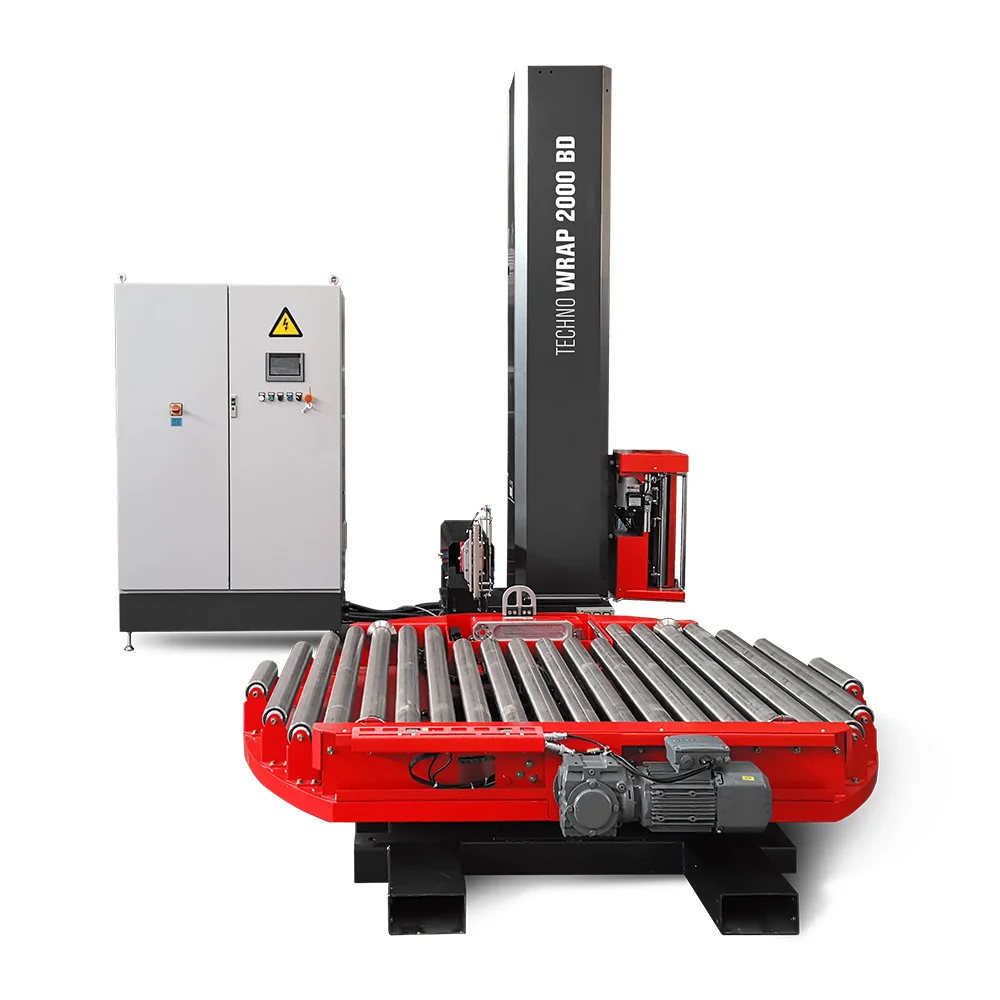

Techno Wrap 2000 BD to automatyczna owijarka do palet przeznaczona do integracji z liniami produkcyjnymi, logistycznymi i pakującymi. Maszyna automatycznie transportuje paletę na stół obrotowy, wykonuje zaprogramowany cykl owijania, a następnie przekazuje zabezpieczony ładunek do kolejnego etapu procesu. Dzięki temu może pracować jako element zautomatyzowanej linii bez konieczności ręcznego przemieszczania każdej palety.

Owijarka wykorzystuje motoryzowany system pre-stretch oraz automatyczne podawanie, chwytanie, cięcie i zgrzewanie folii. Ponadto czujniki fotoelektryczne kontrolują wjazd i wyjazd palety oraz odczytują wysokość zabezpieczanego produktu. W efekcie Techno Wrap 2000 BD może samodzielnie realizować kolejne etapy cyklu.

Maszyną zarządza sterownik PLC SIEMENS współpracujący z kolorowym ekranem dotykowym 7,2″. Jednocześnie system umożliwia zapisanie do 15 programów, dlatego operator może przygotować oddzielne parametry dla różnych produktów i palet.

Automatyczna owijarka do integracji z linią produkcyjną

Techno Wrap 2000 BD została zaprojektowana przede wszystkim do pracy w automatycznych ciągach transportowych. Napędzane rolki znajdujące się na stole przesuwają paletę przez stanowisko bez konieczności ręcznej obsługi.

Dzięki temu maszynę można zintegrować między innymi z paletyzatorem, linią produkcyjną, transporterami rolkowymi oraz dalszymi stanowiskami pakowania. Ponadto owijarka może pracować w trybie tranzytowym, w którym paleta przejeżdża przez urządzenie bez uruchamiania cyklu owijania.

W efekcie Techno Wrap 2000 BD może pełnić nie tylko funkcję owijarki, lecz także aktywnego elementu systemu transportu palet.

Automatyczne chwytanie, cięcie i zgrzewanie folii

Techno Wrap 2000 BD posiada automatyczny system obsługi folii stretch. Mechanizm mocuje początek materiału przed rozpoczęciem cyklu, natomiast po zakończeniu owijania automatycznie przecina i zgrzewa folię.

Aktualna wersja wykorzystuje pneumatyczny system zgrzewania z płytą dociskową. Dzięki temu mechanizm wykonuje zgrzew na specjalnym elemencie, a nie bezpośrednio na powierzchni palety.

Ponadto producent zastosował funkcję formowania folii pod koniec cyklu. W efekcie system może odpowiednio przygotować końcówkę materiału przed jego odcięciem i zgrzaniem.

Motoryzowany system pre-stretch 200%

Wózek folii wykorzystuje motoryzowany system wstępnego rozciągu o stałym przełożeniu. Standardowa konfiguracja zapewnia pre-stretch na poziomie 200%.

Folia zostaje rozciągnięta przed nałożeniem jej na paletę. Dzięki temu można efektywniej wykorzystać materiał oraz zachować powtarzalne naprężenie podczas kolejnych cykli.

Co więcej, producent umożliwia zmianę współczynnika pre-stretch poprzez wymianę dwóch kół zębatych. Dostępne konfiguracje obejmują:

• 100%,
• 150%,
• 200% – konfiguracja standardowa,
• 250%.

Dzięki temu system można dostosować do parametrów stosowanej folii oraz wymaganego poziomu stabilizacji ładunku.

Automatyczny transport palety na napędzanych rolkach

Stół obrotowy Techno Wrap 2000 BD wykorzystuje napędzane rolki, które odpowiadają za automatyczne przemieszczanie palety. Dlatego operator nie musi ręcznie wprowadzać i odbierać każdego ładunku.

Standardowa wysokość przenośnika wynosi 460 mm. Ponadto producent przewiduje możliwość wykonania innych wysokości na zamówienie, co ułatwia dopasowanie maszyny do istniejącej linii.

Czujniki kontrolują wejście oraz wyjście palety. Dzięki temu sterownik może koordynować kolejne etapy transportu i owijania.

Stół obrotowy o średnicy 2000 mm

Techno Wrap 2000 BD posiada stół obrotowy o średnicy 2000 mm. Platforma pracuje z regulowaną prędkością od 0 do 10 obr./min.

Falownik odpowiada za płynne przyspieszanie oraz kontrolowane zatrzymanie stołu we właściwej pozycji. Dzięki temu kolejne etapy automatycznego cyklu mogą przebiegać w powtarzalny sposób.

Ponadto operator może regulować moment zwalniania platformy pod koniec procesu. W efekcie stół zatrzymuje paletę w pozycji odpowiedniej do dalszego transportu po linii.

Obsługa palet o masie do 2000 kg

Maszyna obsługuje produkty o maksymalnej masie 2000 kg. Maksymalne wymiary podstawy ładunku wynoszą natomiast 1000 × 1200 mm.

Standardowa wysokość użytkowa wynosi 2200 mm. Dzięki temu Techno Wrap 2000 BD może obsługiwać większość typowych palet wykorzystywanych w produkcji i logistyce.

Ponadto fotokomórka automatycznie odczytuje wysokość produktu. W efekcie wózek z folią dostosowuje zakres ruchu do aktualnie owijanej palety.

Sterowanie PLC SIEMENS i ekran dotykowy 7,2″

Techno Wrap 2000 BD wykorzystuje sterownik PLC SIEMENS oraz kolorowy panel dotykowy 7,2″. Dzięki temu operator może zarządzać parametrami maszyny z jednego miejsca.

Z poziomu panelu można regulować między innymi:

• liczbę owinięć przy podstawie palety,
• liczbę owinięć w górnej części palety,
• prędkość obrotową stołu od 0 do 10 obr./min,
• wysokość wózka potrzebną do otwarcia chwytaka folii,
• prędkość podnoszenia wózka,
• prędkość opuszczania wózka,
• liczbę pełnych cykli,
• pozycję i zwalnianie stołu pod koniec cyklu,
• położenie krawędzi folii,
• parametry zgrzewania i cięcia,
• czas nadmuchu usuwającego końcówkę folii,
• prędkość podawania folii,
• parametry napędu stołu.

Ponadto system posiada funkcję autodiagnostyki wejść i wyjść. Dzięki temu operator lub serwis może łatwiej kontrolować działanie poszczególnych elementów automatyki.

Do 15 zapisanych programów owijania

Aktualna karta producenta podaje możliwość zapisania do 15 programów. Dlatego Techno Wrap 2000 BD może obsługiwać różne produkty bez każdorazowego wprowadzania wszystkich parametrów od początku.

Dostępne tryby obejmują między innymi:

• cykl góra–dół,
• cykl z zastosowaniem arkusza górnego,
• cykl ze wzmocnieniem,
• pracę ręczną,
• tryb transportowy bez owijania,
• do 15 zapisanych programów dla różnych produktów.

Dzięki pamięci ustawień przejście pomiędzy kolejnymi formatami może przebiegać szybciej. Jednocześnie parametry owijania pozostają powtarzalne w kolejnych cyklach.

System do podawania arkusza górnego

Techno Wrap 2000 BD może współpracować z systemem automatycznego nakładania arkusza na górną część palety. Rozwiązanie rozszerza ochronę ładunku o dodatkową warstwę zabezpieczającą jego górną powierzchnię.

Dzięki temu produkty można chronić nie tylko folią owiniętą wokół boków palety. Ponadto programy maszyny umożliwiają realizację cyklu dostosowanego do pracy z arkuszem górnym.

W efekcie linię można skonfigurować do bardziej rozbudowanych procesów pakowania.

Pneumatyczny system obsługi folii

Automatyczny system chwytania, cięcia i zgrzewania wykorzystuje elementy pneumatyczne. Dlatego maszyna wymaga podłączenia do instalacji sprężonego powietrza.

Wymagane ciśnienie robocze wynosi około 6 bar. Ponadto dokumentacja techniczna określa zakres zasilania pneumatycznego na 4–6 kgf/cm².

Dzięki pneumatycznej automatyzacji operator nie musi ręcznie mocować folii do każdej kolejnej palety. W efekcie udział człowieka w standardowym cyklu zostaje ograniczony.

Systemy bezpieczeństwa do pracy w automatycznej linii

Techno Wrap 2000 BD można wyposażyć w zabezpieczenia obwodowe z drzwiami blokowanymi oraz bariery bezpieczeństwa MUTING przy wejściu i wyjściu palet.

Ponadto maszyna posiada wyłącznik awaryjny zgodny z wymaganiami CE oraz przycisk resetowania. Sygnał dźwiękowy i świetlny ostrzega natomiast przed rozpoczęciem cyklu.

Czujniki fotoelektryczne kontrolują również położenie palety i zatrzymanie stołu. Dzięki temu system może koordynować automatyczną pracę maszyny z transportem produktu.

Folia stretch do Techno Wrap 2000 BD

Maszyna współpracuje z folią stretch o grubości od 12 do 35 µm. Maksymalna średnica zewnętrzna rolki wynosi 280 mm, natomiast wysokość rolki to 500 mm.

Średnica wewnętrzna tulei wynosi 76 mm. Z kolei maksymalna masa rolki według aktualnej karty ISG PACK wynosi 16 kg.

Ponadto system pozwala cyfrowo regulować prędkość podawania folii. Dzięki temu można dopasować parametry materiału do prędkości oraz charakterystyki procesu owijania.

Dane techniczne Techno Wrap 2000 BD

Gdzie sprawdzi się Techno Wrap 2000 BD?

Techno Wrap 2000 BD jest przeznaczona przede wszystkim dla przedsiębiorstw, które automatyzują proces przygotowania palet do transportu. Dlatego może znaleźć zastosowanie w dużych zakładach produkcyjnych, centrach logistycznych, magazynach wysokiej wydajności oraz zautomatyzowanych strefach wysyłkowych.

Napędzane rolki umożliwiają automatyczne przemieszczanie palet, natomiast system chwytania, cięcia i zgrzewania folii ogranicza ręczną obsługę. Ponadto 15 programów pozwala dopasować parametry do różnych produktów.

Dzięki temu Techno Wrap 2000 BD może stanowić część kompletnej linii pakującej współpracującej z transporterami, paletyzatorami oraz innymi systemami automatyki.

Najważniejsze zalety Techno Wrap 2000 BD

• automatyczna owijarka do integracji w linii,
• automatyczne przemieszczanie palet na rolkach,
• możliwość pracy w trybie tranzytowym bez owijania,
• motoryzowany system pre-stretch,
• pre-stretch 200% w standardzie,
• możliwość zastosowania przełożeń 100%, 150% lub 250%,
• automatyczne chwytanie folii,
• automatyczne cięcie folii,
• pneumatyczne zgrzewanie folii z płytą dociskową,
• możliwość współpracy z systemem arkusza górnego,
• obsługa palet do 2000 kg,
• maksymalna podstawa 1000 × 1200 mm,
• wysokość użytkowa do 2200 mm,
• stół obrotowy o średnicy 2000 mm,
• prędkość stołu od 0 do 10 obr./min,
• sterownik PLC SIEMENS,
• kolorowy ekran dotykowy 7,2″,
• do 15 zapisywanych programów,
• automatyczny odczyt wysokości palety,
• funkcja autodiagnostyki,
• możliwość zastosowania zabezpieczeń obwodowych i barier MUTING.
