Automatyczna zgrzewarka kątowa do folii termokurczliwej ULTRA Sealer 80HSS

Opis

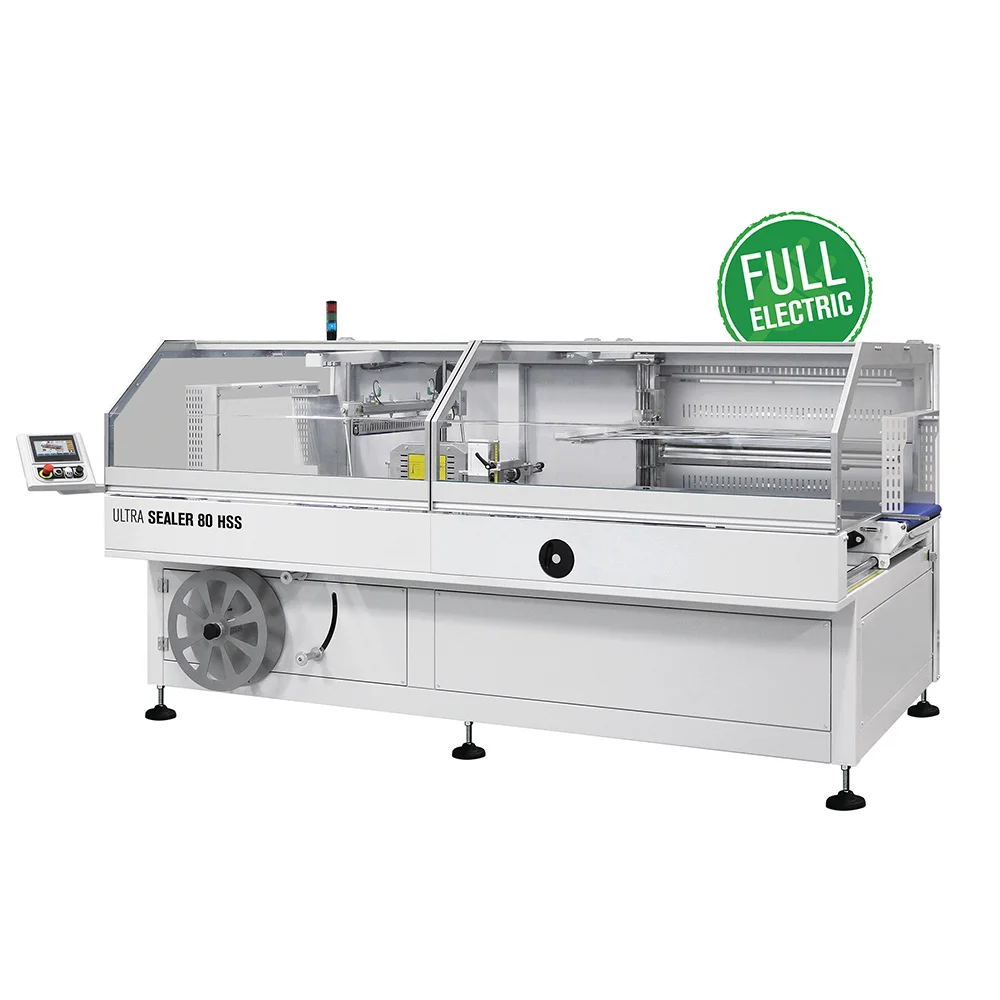

Maszyna do zgrzewania folii ULTRA SEALER 80HSS

Maszyna do zgrzewania folii ULTRA SEALER 80HSS to automatyczne urządzenie przeznaczone do seryjnego pakowania dużych i długich produktów. Konstrukcja z poprzecznym oraz bocznym systemem zgrzewania pozwala obsługiwać wyroby o praktycznie nieograniczonej długości.

Model dobrze sprawdza się przy pakowaniu paneli, desek, profili, listew, elementów meblowych i innych produktów, których gabaryty utrudniają zastosowanie klasycznej zgrzewarki kątowej.

ULTRA SEALER 80HSS osiąga wydajność do 3900 opakowań na godzinę. Poprzeczna listwa zgrzewająca ma długość 820 mm, a maksymalna wysokość produktu wynosi 350 mm.

Maszyna wykorzystuje trzy napędzane przenośniki oraz technologię FULL ELECTRIC 4.0. Kolorowy panel dotykowy 7″ umożliwia sterowanie parametrami procesu i zapisanie do 50 programów roboczych.

Jak działa ULTRA SEALER 80HSS?

Napędzany przenośnik wprowadza produkt do folii. Fotokomórki wykrywają jego obecność i uruchamiają odpowiednią sekwencję pracy.

Maszyna automatycznie:

• podaje produkt,
• rozwija folię,
• kontroluje prowadzenie materiału,
• wykonuje zgrzew wzdłużny,
• wykonuje zgrzew poprzeczny,
• odcina nadmiar folii,
• odprowadza ścinki,
• wyprowadza gotowy pakunek,
• przygotowuje układ do kolejnego produktu.

Operator nadzoruje proces i uzupełnia materiał, natomiast sterownik synchronizuje transport, rozwijanie folii oraz pracę układów zgrzewających.

Pakowanie produktów o nieograniczonej długości

ULTRA SEALER 80HSS nie ogranicza długości produktu zamkniętą ramą zgrzewającą.

Produkt przesuwa się przez kolejne sekcje maszyny, a system boczny zamyka folię wzdłuż pakunku. Poprzeczna listwa wykonuje natomiast zamknięcie przed i za produktem.

Rozwiązanie pozwala pakować między innymi:

• panele podłogowe,
• deski,
• listwy,
• profile,
• karnisze,
• elementy meblowe,
• komponenty budowlane,
• długie produkty przemysłowe,
• zestawy elementów o dużej długości.

Długość pakowanego elementu nie zależy od wymiaru klasycznej ramy zgrzewającej.

Poprzeczna listwa zgrzewająca 820 mm

ULTRA SEALER 80HSS posiada poprzeczną listwę zgrzewającą o długości:

820 mm.

Duża szerokość robocza pozwala obsługiwać produkty wymagające znacznie większej przestrzeni niż w mniejszych modelach serii ULTRA SEALER.

Element zgrzewający wykonuje połączenie poprzeczne i odcina zbędny fragment folii.

Falownik oraz enkoder kontrolują ruch listwy, co wspiera powtarzalną pracę przy dużej liczbie kolejnych cykli.

Maksymalna wysokość produktu 350 mm

Maszyna obsługuje produkty o wysokości do:

350 mm.

Duży zakres roboczy pozwala pakować zarówno płaskie i długie elementy, jak i produkty o większym przekroju.

Przy konfiguracji procesu należy uwzględnić także szerokość produktu i odpowiednią ilość folii potrzebną do wykonania prawidłowego zgrzewu.

Wydajność do 3900 opakowań na godzinę

Maksymalna wydajność ULTRA SEALER 80HSS wynosi do 3900 opakowań na godzinę.

Rzeczywiste tempo pracy zależy między innymi od:

• wymiarów produktu,
• jego długości,
• rodzaju folii,
• parametrów zgrzewania,
• odstępów między produktami,
• organizacji podawania,
• konfiguracji urządzeń za zgrzewarką.

Automatyczny transport oraz rozwijanie folii ograniczają liczbę ręcznych operacji i ułatwiają utrzymanie płynnego procesu.

Trzy przenośniki transportowe

ULTRA SEALER 80HSS wykorzystuje trzy napędzane przenośniki.

System transportuje produkt przez poszczególne strefy maszyny i synchronizuje jego położenie z działaniem układów zgrzewających.

Elektroniczna regulacja prędkości pozwala dostosować ruch taśm do rodzaju pakowanego produktu oraz tempa pozostałych urządzeń w linii.

Trzy sekcje transportowe ułatwiają również prowadzenie większych i dłuższych produktów.

Automatyczne podawanie produktu

Napędzany przenośnik wejściowy odpowiada za wprowadzenie produktu do strefy pakowania.

Fotokomórki wykrywają pakunek i przekazują informację do sterownika.

System automatycznie synchronizuje kolejne etapy procesu, dlatego operator nie musi ręcznie inicjować każdego zgrzewu.

Rozwiązanie szczególnie dobrze sprawdza się przy dużych seriach powtarzalnych produktów.

Automatyczne rozwijanie folii

Maszyna samodzielnie pobiera materiał potrzebny do wykonania kolejnego opakowania.

Układ rozwijania współpracuje z systemami prowadzenia oraz redukcji naprężenia folii.

Operator nie musi ręcznie przygotowywać odcinka materiału dla każdego produktu.

Automatyczne podawanie folii zwiększa powtarzalność procesu i ułatwia pracę przy wysokiej wydajności.

Elektroniczna kontrola naprężenia folii

ULTRA SEALER 80HSS kontroluje napięcie materiału podczas jego prowadzenia przez maszynę.

System pomaga utrzymać folię w odpowiednim położeniu i ograniczyć jej nadmierne rozciąganie.

Funkcja ma szczególne znaczenie przy:

• długich produktach,
• dużych formatach,
• cienkich foliach,
• wysokiej wydajności,
• długich seriach produkcyjnych.

Stabilne prowadzenie materiału pomaga uzyskać powtarzalne opakowania.

System prowadzenia folii

Przed poprzeczną i wzdłużną strefą zgrzewania znajdują się elementy odpowiedzialne za prowadzenie materiału oraz ograniczenie jego napięcia.

Układ pomaga utrzymywać folię w odpowiednim położeniu przed wykonaniem połączenia.

Prawidłowe prowadzenie ogranicza ilość zbędnego materiału i wspiera powtarzalność procesu przy dużych produktach.

Zgrzew boczny na gorąco

ULTRA SEALER 80HSS wykorzystuje boczny system zgrzewania pracujący z gorącym elementem roboczym.

Układ wykonuje połączenie wzdłuż kierunku transportu produktu.

Dzięki temu maszyna może zamknąć folię wokół produktu, którego długość wielokrotnie przekracza szerokość poprzecznej listwy.

Regulacja położenia zgrzewu bocznego

Wzdłużny system zgrzewający posiada możliwość bocznego przesuwania.

Operator może dopasować jego położenie do szerokości produktu oraz ilości materiału.

Odpowiednia regulacja pomaga ograniczyć nadmiar folii i ustawić zgrzew w korzystnym miejscu na opakowaniu.

Regulacja wysokości listwy poprzecznej

Położenie poprzecznego elementu zgrzewającego można dostosować do wysokości produktu.

Odpowiednie ustawienie pomaga prowadzić folię bliżej pakunku i ograniczać niepotrzebne zużycie materiału.

Funkcja zwiększa elastyczność maszyny podczas przechodzenia pomiędzy produktami o różnych wymiarach.

Element zgrzewający pokryty PTFE

Listwa poprzeczna wykorzystuje nóż zgrzewający pokryty PTFE.

Powłoka ogranicza przywieranie rozgrzanego materiału podczas wykonywania kolejnych zgrzewów.

Regularna kontrola powierzchni roboczej pomaga utrzymać prawidłową jakość połączeń podczas długotrwałej eksploatacji.

Niezależna regulacja temperatury zgrzewania

ULTRA SEALER 80HSS umożliwia oddzielne ustawienie temperatury dla zgrzewu poprzecznego oraz wzdłużnego.

Operator może dopasować parametry do:

• rodzaju folii,
• jej grubości,
• prędkości transportu,
• wymagań konkretnego produktu.

Niezależna kontrola obu stref pozwala precyzyjniej przygotować proces dla różnych materiałów.

Regulacja czasu zgrzewania

Sterownik umożliwia również zmianę czasu działania układu zgrzewającego.

Czas należy dobrać razem z temperaturą oraz charakterystyką folii.

Dla powtarzalnych produktów gotowe ustawienia można zapisać jako osobny program.

Folia poliolefinowa

ULTRA SEALER 80HSS współpracuje z folią poliolefinową o grubości do 30 µm.

Po wykonaniu zgrzewów pakunek może zostać skierowany bezpośrednio do tunelu termokurczliwego.

W tunelu materiał obkurcza się wokół produktu, tworząc zwarte i estetyczne opakowanie.

Folia polietylenowa PE

Maszyna może również pracować z folią polietylenową.

Po zastosowaniu odpowiedniego układu zgrzewającego można wykorzystywać PE o grubości od 15 do 80 µm.

Szerszy zakres grubości zwiększa możliwości zastosowania przy większych, cięższych lub bardziej wymagających produktach.

Możliwość pracy z folią polipropylenową

Odpowiednia konfiguracja systemu formującego umożliwia także wykorzystanie folii polipropylenowej.

Materiał może być prowadzony jako folia złożona lub płaska z odpowiednim układem formującym.

Przy zmianie rodzaju folii należy ponownie dobrać temperaturę, czas zgrzewania i pozostałe parametry procesu.

Rolka folii do 950 × Ø350 mm

ULTRA SEALER 80HSS obsługuje rolki o maksymalnych wymiarach:

950 × Ø350 mm.

Szerokość do 950 mm odpowiada dużej przestrzeni roboczej maszyny.

Średnica do 350 mm pozwala ograniczyć częstotliwość wymiany rolki podczas dłuższych serii produkcyjnych.

FULL ELECTRIC 4.0

ULTRA SEALER 80HSS wykorzystuje technologię FULL ELECTRIC 4.0.

Falowniki sterują napędami odpowiedzialnymi za transport produktu oraz ruch elementów roboczych.

System wykorzystuje:

• sterownik PLC,
• falowniki dla poszczególnych silników,
• cyfrowe moduły wejścia i wyjścia,
• analogowe moduły sterujące,
• moduły odczytu termopar.

Elektroniczne sterowanie pomaga utrzymać powtarzalność ruchów i parametrów przy produkcji seryjnej.

Sterowanie FLXMOD

System FLXMOD integruje najważniejsze funkcje maszyny w jednym interfejsie.

Operator może kontrolować parametry związane z transportem, zgrzewaniem, prowadzeniem folii i zapisanymi programami.

Sterownik wspiera również diagnostykę oraz podgląd danych procesowych.

Panel dotykowy 7″

ULTRA SEALER 80HSS posiada kolorowy panel dotykowy o przekątnej 7″.

Operator może z poziomu interfejsu zarządzać między innymi:

• temperaturami zgrzewania,
• czasem zgrzewania,
• prędkością przenośników,
• ustawieniami produktu,
• naprężeniem folii,
• położeniem elementów roboczych,
• zapisanymi programami,
• statystykami procesu.

Czytelny ekran ułatwia przechodzenie pomiędzy różnymi formatami produkcyjnymi.

Pamięć 50 programów roboczych

Sterownik umożliwia zapisanie do 50 programów.

Każdy program może zawierać konfigurację dla konkretnego:

• produktu,
• formatu,
• materiału,
• czasu zgrzewania,
• temperatury,
• prędkości transportu,
• sposobu pakowania.

Operator może szybko wrócić do wcześniej przygotowanych ustawień bez ponownego konfigurowania całego procesu.

Pakowanie pojedynczych produktów

ULTRA SEALER 80HSS może pakować pojedyncze elementy podawane kolejno na przenośnik.

Fotokomórki rozpoznają produkty i synchronizują ich ruch z pracą systemu zgrzewającego.

Dla powtarzalnego produktu można zapisać osobny program i wykorzystać go przy kolejnych partiach.

Pakowanie grup produktów

Maszyna umożliwia również tworzenie opakowań zbiorczych.

W jednej folii można przygotowywać:

• multipaki,
• zestawy,
• grupy jednakowych produktów,
• komplety sprzedażowe,
• pakiety transportowe.

Parametry procesu można zapisać oddzielnie dla każdej konfiguracji.

Statystyki procesu

System sterowania udostępnia dane dotyczące pracy urządzenia.

Operator może analizować parametry produkcji i kontrolować przebieg kolejnych partii.

Statystyki pomagają również porównywać ustawienia różnych programów.

System odbioru ścinków folii

Podczas zgrzewania maszyna odcina nadmiar materiału.

Zintegrowany system odbioru ścinków usuwa pozostałości ze strefy roboczej.

Rozwiązanie ogranicza gromadzenie odpadów w pobliżu elementów zgrzewających i ułatwia utrzymanie porządku podczas seryjnej pracy.

Specyfikacja techniczna ULTRA SEALER 80HSS

Parametr	ULTRA SEALER 80HSS
Typ urządzenia	automatyczna maszyna do zgrzewania folii
Technologia	FULL ELECTRIC 4.0
Cykl pracy	przerywany
Maksymalna wydajność	do 3900 opakowań/h
Długość poprzecznej listwy zgrzewającej	820 mm
Maksymalna wysokość produktu	350 mm
Maksymalna długość produktu	bez ograniczenia wynikającego z ramy
Standardowe folie	poliolefina / polietylen
Standardowa grubość folii	do 30 µm
Folia PE ze specjalnym układem	15–80 µm
Maksymalny wymiar rolki	950 × Ø350 mm
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	3,85 kW
Wymiary L × W × H	3070 × 2425 × 1605–1765 mm
Masa netto	1115 kg
Liczba przenośników	3
Panel operatorski	kolorowy ekran dotykowy 7″
Sterowanie	PLC / FLXMOD
Liczba programów	do 50
Automatyczne podawanie produktu	tak
Detekcja produktu fotokomórkami	tak
Automatyczne rozwijanie folii	tak
Automatyczne wyprowadzanie produktu	tak
Elektroniczna kontrola naprężenia folii	tak
Poprzeczny układ zgrzewający	tak
Wzdłużny układ zgrzewający	tak
Regulacja wysokości listwy	tak
Zmotoryzowane centrowanie zgrzewu	tak
Regulacja czasu zgrzewania	tak
Niezależna regulacja temperatur	tak
Elektroniczna regulacja prędkości przenośników	tak
System prowadzenia folii	tak
System odbioru ścinków	tak
Powłoka elementu zgrzewającego	PTFE
Pakowanie pojedynczych produktów	tak
Pakowanie grup produktów	tak
Statystyki procesu	tak
Przycisk zatrzymania awaryjnego	tak

Zasilanie 380 V i moc 3,85 kW

ULTRA SEALER 80HSS wykorzystuje trójfazowe zasilanie 380 V przy częstotliwości 50/60 Hz.

Moc zainstalowana wynosi:

3,85 kW.

Przed instalacją należy przygotować odpowiednie przyłącze elektryczne i przestrzeń umożliwiającą swobodne podawanie oraz odbieranie dużych produktów.

Wymiary ULTRA SEALER 80HSS

Maszyna ma wymiary:

3070 × 2425 × 1605–1765 mm.

Duża szerokość konstrukcji odpowiada listwie zgrzewającej 820 mm, trzem przenośnikom oraz systemom odpowiedzialnym za prowadzenie folii.

Regulowany zakres wysokości ułatwia dopasowanie urządzenia do pozostałych elementów linii.

Masa netto 1115 kg

Masa netto ULTRA SEALER 80HSS wynosi:

1115 kg.

Stabilna konstrukcja odpowiada dużej przestrzeni roboczej i przemysłowemu charakterowi urządzenia.

Przed ustawieniem maszyny należy przygotować odpowiednio nośne i równe podłoże.

Współpraca z tunelem termokurczliwym

ULTRA SEALER 80HSS może pracować jako samodzielna maszyna do zgrzewania folii lub współpracować z tunelem termokurczliwym.

W kompletnej linii proces może przebiegać następująco:

1. przenośnik podaje produkt,
2. fotokomórki wykrywają jego położenie,
3. system rozwija folię,
4. układ wykonuje zgrzew wzdłużny,
5. listwa wykonuje zgrzew poprzeczny,
6. system odbiera ścinki,
7. przenośniki wyprowadzają pakunek,
8. produkt trafia do tunelu,
9. folia obkurcza się wokół produktu,
10. gotowe opakowanie opuszcza linię.

Takie zestawienie pozwala znacznie ograniczyć ręczne czynności podczas pakowania.

Centrowanie folii z nadrukiem

Opcjonalny system pomaga prowadzić folię z nadrukiem we właściwym położeniu.

Funkcja sprawdza się przy opakowaniach, w których grafika powinna pozostawać w określonym miejscu względem produktu.

Automatyczne centrowanie ogranicza przesunięcia materiału podczas rozwijania.

Fotokomórka zabezpieczająca produkt

Dodatkowa fotokomórka może rozszerzyć kontrolę położenia pakunku.

System pomaga prawidłowo zsynchronizować moment wykonania zgrzewu z pozycją produktu.

Opcja przydaje się przy bardziej wymagających formatach oraz automatycznych liniach o dużej prędkości.

Perforator folii na zimno

Maszynę można wyposażyć w perforator wykonujący niewielkie otwory w materiale.

Perforacja pomaga usuwać powietrze podczas późniejszego obkurczania folii.

Rozwiązanie może poprawić dopasowanie opakowania do powierzchni produktu.

Wydłużony przenośnik wejściowy

Przenośnik wejściowy można wydłużyć o 500 mm.

Dodatkowa przestrzeń ułatwia podawanie dużych i długich produktów oraz połączenie z wcześniejszym etapem linii.

Może również zapewnić więcej miejsca na stabilizację produktu przed wejściem do strefy zgrzewania.

Przenośnik rolkowy na wyjściu

Za maszyną można zastosować zabezpieczony przenośnik rolkowy o długości 1000 mm.

Element umożliwia odbieranie zapakowanych produktów lub przekazywanie ich do kolejnego urządzenia.

Maszyna do zgrzewania dużych i długich produktów

ULTRA SEALER 80HSS szczególnie dobrze sprawdza się w procesach wymagających jednocześnie dużej szerokości roboczej i możliwości pakowania bardzo długich elementów.

Listwa 820 mm oraz wysokość produktu do 350 mm pozwalają obsługiwać duże przekroje, natomiast boczny system zgrzewania usuwa klasyczne ograniczenie długości pakunku.

Maszyna może znaleźć zastosowanie między innymi w:

• branży drzewnej,
• produkcji podłóg,
• produkcji profili,
• branży budowlanej,
• przemyśle meblarskim,
• produkcji wyposażenia wnętrz,
• przemyśle technicznym.

Gdzie sprawdzi się maszyna do zgrzewania folii ULTRA SEALER 80HSS?

Maszyna do zgrzewania folii ULTRA SEALER 80HSS sprawdzi się w przedsiębiorstwach, które seryjnie pakują duże lub bardzo długie produkty i potrzebują wysokiego stopnia automatyzacji.

Wydajność do 3900 opakowań na godzinę, poprzeczna listwa 820 mm, maksymalna wysokość produktu 350 mm, trzy przenośniki oraz pamięć 50 programów umożliwiają obsługę szerokiego zakresu formatów.

ULTRA SEALER 80HSS może pracować jako niezależna automatyczna zgrzewarka lub jako element kompletnej linii z tunelem termokurczliwym.
