Automatyczna zgrzewarka kątowa do folii termokurczliwej Ultra Sealer 50SM

Opis

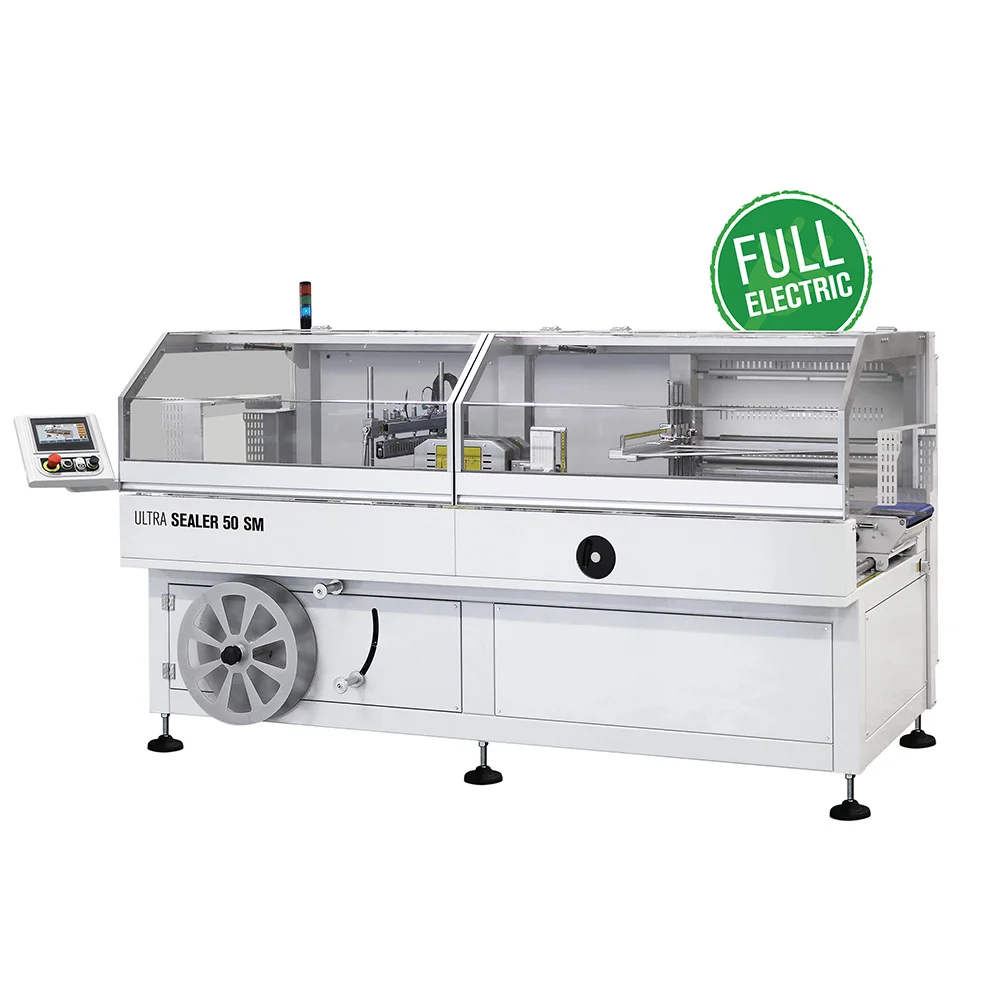

Maszyna do zgrzewania folii ULTRA SEALER 50SM

Maszyna do zgrzewania folii ULTRA SEALER 50SM to automatyczne urządzenie do szybkiego pakowania produktów w folię. Model wykorzystuje ciągły cykl BOX MOTION oraz trzy przenośniki napędzane bezszczotkowym serwomotorem, dzięki czemu osiąga wydajność do 7200 opakowań na godzinę.

Konstrukcja umożliwia pakowanie produktów o praktycznie nieograniczonej długości. ULTRA SEALER 50SM dobrze sprawdza się więc przy panelach, deskach, profilach, listwach, karniszach oraz innych wydłużonych elementach, których nie można wygodnie obsłużyć w klasycznej zgrzewarce kątowej z zamkniętą ramą.

Poprzeczna listwa zgrzewająca ma długość 520 mm, a maksymalna wysokość produktu wynosi 200 mm. Maszyna automatycznie transportuje produkt, rozwija folię, wykonuje zgrzewy i odprowadza gotowy pakunek.

Panel operatorski z kolorowym ekranem dotykowym 7″ umożliwia kontrolowanie parametrów procesu i zapisanie do 50 programów roboczych.

Jak działa ULTRA SEALER 50SM?

Operator lub wcześniejszy element linii podaje produkt na przenośnik wejściowy. Fotokomórki wykrywają jego obecność i uruchamiają odpowiednią sekwencję pracy.

Maszyna automatycznie:

• transportuje produkt,
• rozwija folię,
• kontroluje jej naprężenie,
• ustawia produkt w odpowiedniej pozycji,
• wykonuje zgrzew wzdłużny,
• wykonuje zgrzew poprzeczny,
• odcina nadmiar materiału,
• odbiera ścinki,
• wyprowadza zapakowany produkt,
• przygotowuje układ do kolejnego pakunku.

Automatyczny przebieg procesu ogranicza liczbę ręcznych czynności i pozwala wykorzystać urządzenie w wydajnych liniach produkcyjnych.

Wydajność do 7200 opakowań na godzinę

ULTRA SEALER 50SM osiąga maksymalną wydajność do 7200 opakowań na godzinę.

Tak wysoka przepustowość sprawdza się w procesach, w których pakowanie ręczne lub półautomatyczne nie zapewnia już odpowiedniej szybkości.

Rzeczywista wydajność zależy między innymi od:

• długości produktu,
• jego szerokości i wysokości,
• rodzaju folii,
• parametrów zgrzewania,
• odstępów między produktami,
• ustawień przenośników,
• organizacji całej linii.

Ciągły transport pozwala ograniczyć przerwy między kolejnymi produktami.

Ciągły cykl BOX MOTION

ULTRA SEALER 50SM wykorzystuje system BOX MOTION z samowymiarującą krzywką elektroniczną.

Mechanizm umożliwia wykonywanie zgrzewu bez klasycznego zatrzymywania całego procesu na każdym produkcie.

Rozwiązanie wspiera wysoką wydajność i płynne prowadzenie kolejnych pakunków.

System dobrze sprawdza się przede wszystkim przy dużych seriach produktów o powtarzalnych wymiarach.

Trzy przenośniki

Maszyna wykorzystuje trzy napędzane przenośniki.

System odpowiada za transport produktu przez poszczególne strefy urządzenia oraz synchronizuje jego położenie z pracą elementów zgrzewających.

Trzy sekcje transportowe pomagają zachować kontrolowany przepływ również przy dłuższych produktach.

Bezszczotkowy serwomotor

Przenośnikami oraz kluczowymi ruchami maszyny steruje bezszczotkowy serwomotor.

Serwonapęd pozwala dokładnie kontrolować ruch i położenie poszczególnych mechanizmów podczas szybkiej pracy.

Rozwiązanie wspiera:

• wysoką wydajność,
• dokładne pozycjonowanie,
• powtarzalne cykle,
• płynną zmianę prędkości,
• synchronizację transportu ze zgrzewaniem.

Brak klasycznych szczotek ogranicza również liczbę elementów eksploatacyjnych w układzie napędowym.

Pakowanie produktów o nieograniczonej długości

Konstrukcja ULTRA SEALER 50SM nie ogranicza długości produktu wymiarem klasycznej ramy zgrzewającej.

Produkt przesuwa się przez urządzenie, a system zamyka folię wzdłuż i w poprzek pakunku.

Takie rozwiązanie umożliwia pakowanie między innymi:

• paneli podłogowych,
• desek,
• listew wykończeniowych,
• profili,
• karniszy,
• elementów drewnianych,
• elementów meblowych,
• długich części przemysłowych.

Długość produktu ogranicza przede wszystkim dostępna przestrzeń przed i za maszyną oraz sposób organizacji transportu.

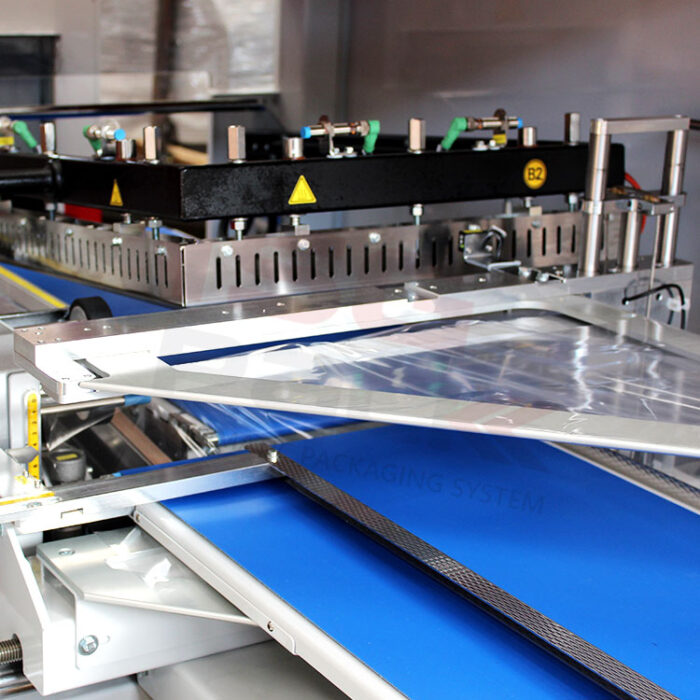

Listwa zgrzewająca 520 mm

Poprzeczna listwa zgrzewająca ULTRA SEALER 50SM ma długość:

520 mm.

Mechanizm wykonuje zgrzew poprzeczny i odcina zbędny fragment folii.

Ruchoma listwa współpracuje z serwonapędem, który kontroluje jej przemieszczanie podczas ciągłego cyklu BOX MOTION.

Maksymalna wysokość produktu 200 mm

Maszyna obsługuje produkty o wysokości do:

200 mm.

Przy przygotowaniu procesu należy uwzględnić również szerokość pakunku oraz ilość folii potrzebną do prawidłowego zamknięcia produktu.

Regulacja wysokości poprzecznej listwy pozwala dopasować jej położenie do konkretnego formatu.

Zgrzew boczny na gorąco

ULTRA SEALER 50SM wykorzystuje system bocznego zgrzewania oparty na gorącym ostrzu i zgrzewie tarciowym.

Układ wykonuje połączenie wzdłuż produktu podczas jego przesuwania przez maszynę.

Dzięki temu urządzenie może obsługiwać produkty znacznie dłuższe niż sama poprzeczna listwa.

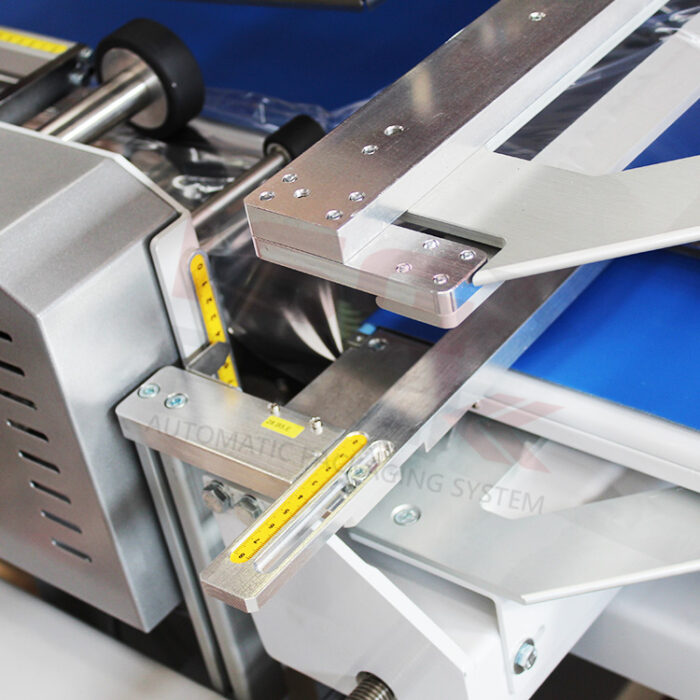

Regulacja położenia zgrzewarki wzdłużnej

Mechanizm umożliwia boczne przesuwanie układu zgrzewającego.

Operator może dopasować położenie zgrzewu do szerokości pakowanego produktu i ilości używanej folii.

Prawidłowe ustawienie pomaga ograniczyć nadmiar materiału oraz zachować powtarzalny wygląd opakowania.

Automatyczne rozwijanie folii

Maszyna automatycznie podaje materiał potrzebny do wykonania kolejnego opakowania.

Operator nie musi ręcznie rozwijać odpowiedniego fragmentu folii dla każdego produktu.

System synchronizuje podawanie materiału z:

• transportem produktu,
• pracą układów zgrzewających,
• ustawionym programem,
• prędkością całej linii.

Automatyczne rozwijanie zwiększa powtarzalność procesu.

Kontrola naprężenia folii

Sterownik kontroluje naprężenie materiału podczas jego prowadzenia.

Odpowiednie napięcie pomaga utrzymać folię we właściwym położeniu przed strefami zgrzewania.

Funkcja nabiera szczególnego znaczenia przy wysokiej prędkości produkcji oraz pakowaniu długich produktów.

System prowadzenia i redukcji naprężenia

Przed poprzeczną oraz wzdłużną strefą zgrzewającą pracują układy prowadzące folię.

Pomagają one:

• stabilizować materiał,
• ograniczać nadmierne naprężenie,
• kontrolować położenie folii,
• zapewniać powtarzalne prowadzenie,
• ograniczać niepotrzebne zużycie materiału.

System wspiera pracę maszyny przy dużych prędkościach.

Folia poliolefinowa

ULTRA SEALER 50SM współpracuje z folią poliolefinową.

Standardowa maksymalna grubość materiału wynosi 30 µm.

Po zgrzaniu opakowanie może trafić bezpośrednio do tunelu termokurczliwego, który obkurcza folię wokół produktu.

Folia polietylenowa PE

Maszynę można skonfigurować również do pracy z folią PE.

Specjalna listwa zgrzewająca umożliwia obsługę polietylenu o grubości:

15–80 µm.

Rozwiązanie zwiększa zakres zastosowań urządzenia i pozwala dobrać mocniejszy materiał do bardziej wymagających produktów.

Folia złożona i płaska

Konstrukcja serii ULTRA SEALER pozwala pracować z materiałami prowadzonymi w konfiguracji dopasowanej do konkretnej instalacji.

Odpowiednie systemy formujące mogą przygotowywać folię płaską do dalszego prowadzenia wokół produktu.

Pozwala to dopasować stanowisko do rodzaju stosowanego materiału oraz organizacji całego procesu.

Rolka folii do 600 × Ø350 mm

ULTRA SEALER 50SM obsługuje rolki o maksymalnym wymiarze:

600 × Ø350 mm.

Duża średnica rolki pozwala ograniczyć częstotliwość wymiany materiału przy wysokiej wydajności.

Przy produkcji seryjnej zmniejsza to liczbę przerw potrzebnych na obsługę folii.

Element zgrzewający pokryty PTFE

Nóż zgrzewający posiada powierzchnię zabezpieczoną PTFE.

Powłoka ogranicza przywieranie rozgrzanej folii do elementu roboczego.

Regularna kontrola powierzchni pomaga utrzymać wysoką jakość połączenia przy dużej liczbie kolejnych cykli.

Niezależna regulacja temperatury

ULTRA SEALER 50SM umożliwia oddzielne ustawienie temperatury dla poprzecznego oraz wzdłużnego układu zgrzewającego.

Operator może dostosować parametry do:

• rodzaju folii,
• jej grubości,
• prędkości transportu,
• charakterystyki produktu.

Niezależne sterowanie obiema strefami ułatwia uzyskanie odpowiedniej jakości zgrzewu.

Regulacja czasu zgrzewania

Sterownik pozwala także zmienić czas działania elementów zgrzewających.

Odpowiednią wartość należy dobrać razem z temperaturą oraz prędkością produkcji.

Dla powtarzalnych produktów sprawdzone ustawienia można zapisać jako gotowy program.

Automatyczna kontrola kroku produktu

Maszyna automatycznie kontroluje odstęp pomiędzy kolejnymi produktami.

System pozwala synchronizować ich położenie ze zgrzewaniem i transportem.

Prawidłowy odstęp pomaga wykorzystać wysoką wydajność urządzenia bez zakłócania kolejnych cykli.

Zmotoryzowane centrowanie zgrzewu

Napędzany mechanizm pomaga ustawić pozycję zgrzewu względem produktu.

Funkcja wspiera powtarzalność gotowych opakowań i ułatwia pracę przy dużych seriach jednakowych produktów.

Ustawienia można dopasować do konkretnego formatu.

FULL ELECTRIC 4.0

ULTRA SEALER 50SM wykorzystuje technologię FULL ELECTRIC 4.0.

System steruje poszczególnymi napędami za pomocą serwomotorów, falowników i elektronicznych modułów sterujących.

Rozwiązanie obejmuje między innymi:

• bezszczotkowe serwomotory,
• falowniki,
• cyfrowe wejścia i wyjścia,
• moduły analogowe,
• kontrolę termopar,
• sterownik procesu.

Elektroniczna kontrola umożliwia dokładną synchronizację ruchów maszyny.

Sterowanie FLXMOD

System FLXMOD integruje najważniejsze funkcje urządzenia.

Operator może z jednego interfejsu kontrolować:

• parametry zgrzewania,
• ustawienia produktu,
• prędkość przenośników,
• temperaturę,
• czas zgrzewania,
• prowadzenie folii,
• zapisane programy,
• statystyki procesu.

System ułatwia również diagnostykę podczas codziennej eksploatacji.

Panel dotykowy 7″

ULTRA SEALER 50SM posiada kolorowy ekran dotykowy o przekątnej 7″.

Graficzny interfejs ułatwia kontrolowanie parametrów podczas produkcji i zmianę konfiguracji przy przechodzeniu na inny produkt.

Operator może obsługiwać najważniejsze funkcje bez wykonywania mechanicznych regulacji dla każdego parametru osobno.

Pamięć 50 programów roboczych

Sterownik umożliwia zapisanie do 50 programów.

Każdy program może zawierać parametry przygotowane dla konkretnego:

• produktu,
• wymiaru,
• rodzaju folii,
• temperatury,
• czasu zgrzewania,
• prędkości transportu,
• sposobu pakowania.

Przy kolejnej serii operator wybiera gotową konfigurację zamiast ustawiać proces od początku.

Pakowanie pojedynczych produktów

ULTRA SEALER 50SM może automatycznie pakować pojedyncze produkty podawane kolejno na przenośnik.

Fotokomórki wykrywają każdy element, a system odpowiednio steruje transportem i zgrzewaniem.

Rozwiązanie dobrze odpowiada dużym seriom jednakowych produktów.

Pakowanie grup produktów

Maszyna pozwala również pakować kilka elementów jako jeden pakiet.

Może tworzyć:

• multipaki,
• zestawy sprzedażowe,
• pakiety promocyjne,
• grupy jednakowych elementów,
• pakiety transportowe.

Osobny program pozwala zachować odpowiednie parametry dla każdej konfiguracji.

System odbioru ścinków

Podczas procesu maszyna odcina nadmiar folii.

System odzysku automatycznie odbiera powstające ścinki i ogranicza ich gromadzenie się wokół strefy roboczej.

Funkcja ma szczególne znaczenie przy wydajności do 7200 opakowań na godzinę.

Specyfikacja techniczna ULTRA SEALER 50SM

Parametr	ULTRA SEALER 50SM
Typ urządzenia	automatyczna maszyna do zgrzewania folii
Technologia	FULL ELECTRIC 4.0
Cykl pracy	ciągły BOX MOTION
Maksymalna wydajność	do 7200 opakowań/h
Liczba przenośników	3
Napęd	bezszczotkowe serwomotory
Długość poprzecznej listwy zgrzewającej	520 mm
Maksymalna wysokość produktu	200 mm
Maksymalna długość produktu	bez ograniczenia wynikającego z ramy
Standardowa folia	poliolefinowa
Standardowa grubość folii	do 30 µm
Folia PE	opcjonalna listwa zgrzewająca
Grubość folii PE	15–80 µm
Maksymalny wymiar rolki	600 × Ø350 mm
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	8,5 kW
Wymiary L × W × H	2725 × 1550 × 1505–1665 mm
Masa netto	830 kg
Sterowanie	FLXMOD
Panel operatorski	kolorowy ekran dotykowy 7″
Liczba programów	do 50
Automatyczne podawanie produktu	tak
Automatyczna detekcja produktu	tak
Automatyczne rozwijanie folii	tak
Automatyczne wyprowadzanie produktu	tak
Automatyczna kontrola kroku produktu	tak
Kontrola naprężenia folii	tak
Regulacja wysokości listwy	tak
Zmotoryzowane centrowanie zgrzewu	tak
Zgrzew poprzeczny	tak
Zgrzew wzdłużny	tak
Zgrzew boczny na gorąco	tak
Niezależna regulacja temperatur	tak
Regulacja czasu zgrzewania	tak
Elektroniczna regulacja prędkości transportu	tak
System odbioru ścinków	tak
Powłoka elementu zgrzewającego	PTFE
Pakowanie pojedynczych produktów	tak
Pakowanie grup produktów	tak
Statystyki procesu	tak
Przycisk awaryjny	tak

Zasilanie 380 V i moc 8,5 kW

ULTRA SEALER 50SM pracuje z trójfazowym zasilaniem:

380 V, 50/60 Hz.

Moc zainstalowana wynosi:

8,5 kW.

Przed instalacją należy przygotować odpowiednie przyłącze elektryczne i miejsce umożliwiające swobodny transport produktów przez maszynę.

Wymiary ULTRA SEALER 50SM

Wymiary urządzenia wynoszą:

2725 × 1550 × 1505–1665 mm.

Regulowana wysokość konstrukcji pomaga dopasować maszynę do pozostałych elementów linii pakującej.

Przy długich produktach należy także uwzględnić przestrzeń przed wejściem i za wyjściem urządzenia.

Masa netto 830 kg

Masa netto ULTRA SEALER 50SM wynosi:

830 kg.

Stabilna konstrukcja odpowiada przemysłowemu charakterowi urządzenia oraz zastosowaniu trzech przenośników i szybkiego układu BOX MOTION.

Maszynę należy ustawić na stabilnym i równym podłożu.

Współpraca z tunelem termokurczliwym

ULTRA SEALER 50SM może pracować samodzielnie jako maszyna do zgrzewania folii lub współpracować z tunelem termokurczliwym.

Maszynę można zestawić między innymi z tunelami:

• S55 DC HS,
• S85 DC HS.

W kompletnej linii proces może obejmować:

1. automatyczne podanie produktu,
2. wykrycie go przez fotokomórki,
3. rozwinięcie folii,
4. wykonanie zgrzewu wzdłużnego,
5. wykonanie zgrzewu poprzecznego,
6. odbiór ścinków,
7. automatyczne wyprowadzenie pakunku,
8. transport do tunelu,
9. obkurczenie folii,
10. odbiór gotowego produktu.

Opcjonalne centrowanie folii z nadrukiem

System centrowania może ułatwić pracę z folią zadrukowaną.

Mechanizm pomaga utrzymywać grafikę w odpowiednim położeniu względem pakowanego produktu.

Rozwiązanie przydaje się przy opakowaniach, w których pozycja nadruku ma duże znaczenie dla wyglądu gotowego pakunku.

Fotokomórka zabezpieczająca produkt

Dodatkowa fotokomórka może rozszerzyć system kontroli położenia produktów.

Czujnik pomaga odpowiednio zsynchronizować cykl z pozycją pakunku i ograniczyć ryzyko wykonania zgrzewu w niewłaściwym miejscu.

Listwa do folii PE

Opcjonalny układ zgrzewający umożliwia pracę z folią PE o grubości od 15 do 80 µm.

Pozwala to rozszerzyć zakres materiałów stosowanych w procesie i dopasować opakowanie do bardziej wymagających produktów.

Perforator folii na zimno

Opcjonalny perforator wykonuje niewielkie otwory w folii przed dalszym procesem.

Otwory ułatwiają odprowadzenie powietrza podczas obkurczania materiału w tunelu.

Może to poprawić dopasowanie folii do kształtu produktu.

Przenośniki podciśnieniowe

Maszynę można wyposażyć w system podciśnieniowy na przenośnikach.

Podciśnienie pomaga stabilizować lekkie lub trudniejsze do prowadzenia produkty podczas szybkiego transportu.

Rozwiązanie szczególnie dobrze sprawdza się przy wysokiej prędkości produkcji, gdy produkt powinien utrzymać dokładne położenie względem systemu zgrzewającego.

Maszyna do zgrzewania folii dla produkcji wysokoseryjnej

ULTRA SEALER 50SM odpowiada procesom, w których bardzo wysoka wydajność stanowi jeden z głównych wymogów stanowiska.

Ciągły BOX MOTION, trzy przenośniki oraz bezszczotkowe serwomotory pozwalają osiągnąć do 7200 opakowań na godzinę.

Możliwość pakowania produktów o praktycznie nieograniczonej długości dodatkowo zwiększa zakres zastosowań urządzenia.

Gdzie sprawdzi się maszyna do zgrzewania folii ULTRA SEALER 50SM?

Maszyna do zgrzewania folii ULTRA SEALER 50SM sprawdzi się w przedsiębiorstwach, które potrzebują bardzo wysokiej wydajności oraz automatycznego pakowania produktów, w tym elementów o dużej długości.

Urządzenie dobrze odpowiada między innymi zakładom z branży drzewnej, podłogowej, meblarskiej, budowlanej oraz produkcji profili i listew.

Wydajność do 7200 opakowań na godzinę, listwa 520 mm, maksymalna wysokość produktu 200 mm, trzy przenośniki, serwonapędy oraz pamięć 50 programów tworzą zaawansowane stanowisko do produkcji wysokoseryjnej.

ULTRA SEALER 50SM może pracować samodzielnie albo jako część kompletnej linii pakującej z tunelem termokurczliwym.
