Automatyczna zgrzewarka kątowa do folii termokurczliwej Ultra Sealer 80SM

Opis

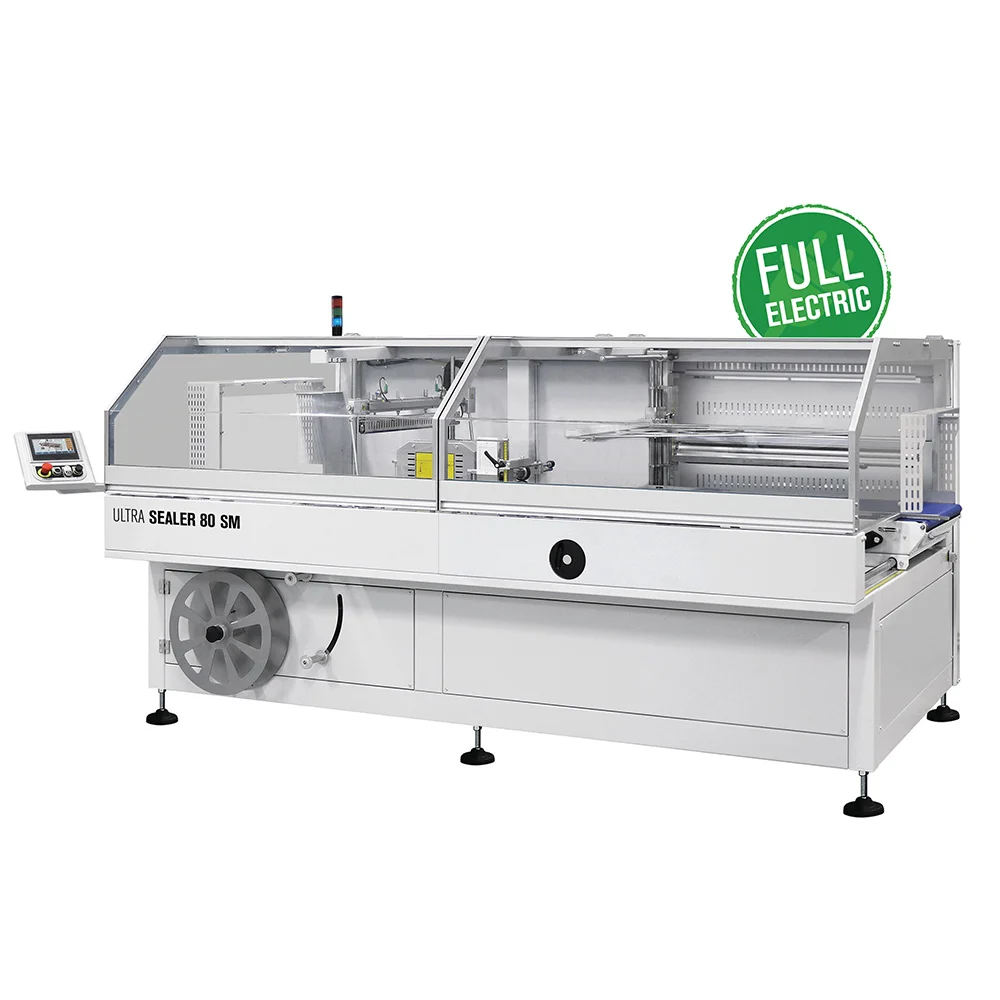

Maszyna do zgrzewania folii ULTRA SEALER 80SM

Maszyna do zgrzewania folii ULTRA SEALER 80SM to automatyczne urządzenie przeznaczone do seryjnego pakowania dużych i długich produktów. Konstrukcja z poprzecznym oraz bocznym układem zgrzewającym umożliwia obsługę elementów o praktycznie nieograniczonej długości, dlatego model dobrze sprawdza się przy panelach, deskach, profilach, listwach i innych wydłużonych produktach.

ULTRA SEALER 80SM osiąga wydajność do 5000 opakowań na godzinę. Poprzeczna listwa zgrzewająca ma długość 820 mm, a maksymalna wysokość produktu wynosi 350 mm.

Maszyna automatycznie podaje produkt, rozwija folię, wykonuje zgrzew, odcina zbędny materiał i transportuje gotowy pakunek do kolejnego etapu procesu. Trzy napędzane przenośniki pomagają płynnie prowadzić duże produkty przez poszczególne strefy urządzenia.

System sterowania FLXMOD z kolorowym panelem dotykowym 7″ umożliwia zapisanie do 50 programów roboczych. Operator może przygotować osobne ustawienia dla różnych produktów, folii i parametrów zgrzewania.

Jak działa ULTRA SEALER 80SM?

Przenośnik wejściowy transportuje produkt do folii. Fotokomórki wykrywają jego obecność i uruchamiają odpowiednią sekwencję pracy.

Maszyna automatycznie:

• podaje produkt,
• rozwija odpowiednią ilość folii,
• kontroluje naprężenie materiału,
• prowadzi produkt przez strefę roboczą,
• wykonuje zgrzew wzdłużny,
• wykonuje zgrzew poprzeczny,
• odcina nadmiar folii,
• odbiera ścinki,
• transportuje gotowy pakunek dalej,
• przygotowuje układ do kolejnego produktu.

Operator może dzięki temu skoncentrować się na nadzorowaniu produkcji zamiast ręcznie wykonywać każdy zgrzew.

Wydajność do 5000 opakowań na godzinę

ULTRA SEALER 80SM osiąga maksymalną wydajność do 5000 opakowań na godzinę.

Tak wysoka przepustowość pozwala wykorzystać urządzenie w procesach wysokoseryjnych, w których klasyczne zgrzewarki ręczne lub półautomatyczne nie zapewniają odpowiedniego tempa pracy.

Rzeczywista wydajność zależy między innymi od:

• długości produktu,
• szerokości i wysokości pakunku,
• rodzaju folii,
• parametrów zgrzewania,
• odstępów pomiędzy produktami,
• prędkości transportu,
• konfiguracji urządzeń współpracujących z maszyną.

Automatyczny transport i rozwijanie folii ograniczają przerwy pomiędzy kolejnymi produktami.

System zgrzewania BOX MOTION

ULTRA SEALER 80SM wykorzystuje system zgrzewania BOX MOTION sterowany elektronicznie.

Mechanizm synchronizuje ruch poprzecznej listwy zgrzewającej z transportem produktu. Elektroniczna krzywka dopasowuje cykl do ustawień maszyny i parametrów pakunku.

Taka konstrukcja wspiera wysoką wydajność, powtarzalność oraz płynny przebieg kolejnych cykli.

System dobrze odpowiada produkcji seryjnej, w której produkty regularnie trafiają do strefy pakowania.

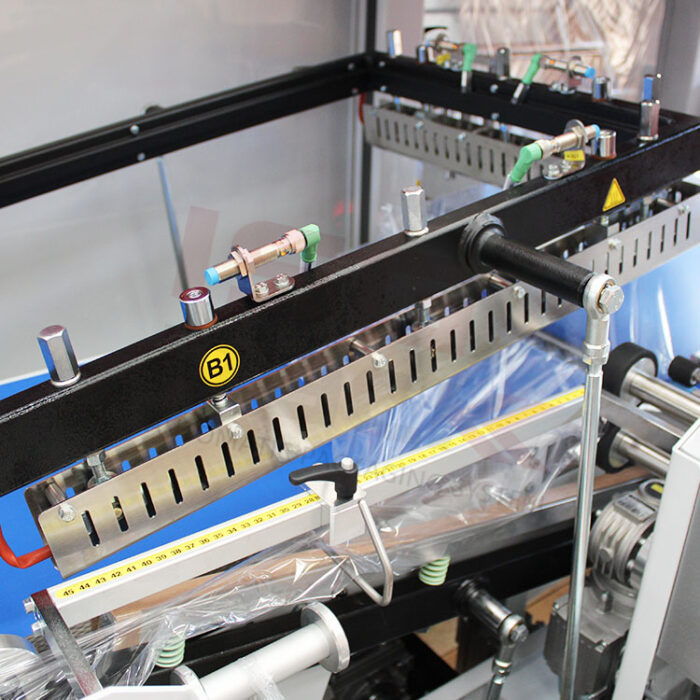

Listwa zgrzewająca 820 mm

Poprzeczna listwa zgrzewająca ma długość:

820 mm.

Duża przestrzeń robocza pozwala obsługiwać znacznie szersze produkty niż w mniejszych modelach serii ULTRA SEALER.

Listwa wykonuje poprzeczny zgrzew folii i odcina zbędny materiał.

Falownik oraz enkoder kontrolują jej ruch, dzięki czemu maszyna może precyzyjnie powtarzać kolejne cykle.

Maksymalna wysokość produktu 350 mm

ULTRA SEALER 80SM obsługuje produkty o wysokości do:

350 mm.

Duży zakres roboczy pozwala pakować nie tylko płaskie i wydłużone elementy, ale także produkty o większym przekroju.

Przy przygotowaniu procesu należy uwzględnić również szerokość produktu oraz ilość folii potrzebną do prawidłowego zamknięcia pakunku.

Pakowanie produktów o praktycznie nieograniczonej długości

Klasyczna zgrzewarka kątowa ogranicza rozmiar produktu wymiarami swojej ramy. ULTRA SEALER 80SM wykorzystuje inną konstrukcję.

Produkt przesuwa się wzdłuż maszyny, a boczny system zgrzewający zamyka folię w kierunku transportu. Poprzeczna listwa wykonuje natomiast zamknięcie przed i za produktem.

Dzięki temu maszyna może pakować:

• panele podłogowe,
• deski,
• listwy,
• profile,
• karnisze,
• elementy meblowe,
• produkty budowlane,
• elementy konstrukcyjne,
• długie komponenty przemysłowe.

Długość produktu nie zależy od wymiaru zamkniętej ramy zgrzewającej.

Zgrzew boczny na gorąco

ULTRA SEALER 80SM wykorzystuje boczny system zgrzewania z gorącym elementem roboczym.

Układ zamyka folię wzdłuż produktu podczas jego transportu przez maszynę.

Pozwala to prowadzić materiał w sposób ciągły wokół długich elementów, nawet jeśli ich długość wielokrotnie przekracza rozmiar poprzecznej listwy.

Boczne ustawienie zgrzewu

Mechanizm pozwala zmienić położenie wzdłużnego układu zgrzewającego.

Operator może dopasować miejsce połączenia do szerokości produktu oraz ilości folii.

Odpowiednie ustawienie ogranicza nadmiar materiału i pomaga zachować estetyczny wygląd gotowego pakunku.

Regulacja wysokości listwy poprzecznej

Położenie poprzecznego układu zgrzewającego można dostosować do wysokości produktu.

Odpowiednie ustawienie pozwala prowadzić folię bliżej pakunku i ograniczyć ilość zbędnego materiału.

Funkcja ułatwia zmianę produkcji pomiędzy elementami o różnych wymiarach.

Element zgrzewający z powłoką PTFE

Nóż zgrzewający posiada powierzchnię pokrytą PTFE.

Powłoka ogranicza przywieranie rozgrzanej folii podczas pracy i pomaga zachować równą jakość kolejnych zgrzewów.

Regularna kontrola powierzchni roboczej pozwala odpowiednio wcześnie wymienić zużyte elementy eksploatacyjne.

Trzy przenośniki transportowe

ULTRA SEALER 80SM wykorzystuje trzy napędzane przenośniki.

Poszczególne sekcje prowadzą produkt przez kolejne strefy urządzenia i synchronizują jego położenie z pracą systemu zgrzewającego.

Trzy przenośniki pomagają stabilnie prowadzić:

• duże produkty,
• długie elementy,
• cięższe pakunki,
• produkty wymagające dokładnego pozycjonowania.

Elektroniczna regulacja prędkości pozwala dostosować transport do konfiguracji całej linii.

Automatyczne podawanie produktu

Przenośnik wejściowy transportuje produkt do strefy pakowania.

Fotokomórki wykrywają pakunek i przekazują informację do sterownika.

Maszyna automatycznie synchronizuje kolejne etapy, dlatego operator nie musi ręcznie uruchamiać każdego zgrzewu.

Rozwiązanie dobrze odpowiada procesom o dużej powtarzalności.

Automatyczne rozwijanie folii

ULTRA SEALER 80SM samodzielnie podaje materiał potrzebny do wykonania kolejnego opakowania.

System rozwijania współpracuje z mechanizmami prowadzenia oraz kontroli naprężenia.

Operator nie musi ręcznie przygotowywać odcinka folii przed każdym produktem.

Automatyczne podawanie pomaga zachować powtarzalność opakowań i zwiększa wydajność stanowiska.

Elektroniczna kontrola naprężenia folii

Maszyna kontroluje naprężenie folii przed strefami zgrzewania.

System pomaga zachować właściwe ułożenie materiału podczas transportu produktu.

Funkcja nabiera szczególnego znaczenia podczas pakowania:

• dużych produktów,
• długich elementów,
• cienkiej folii,
• wysokich serii produkcyjnych.

Stabilne naprężenie ułatwia utrzymanie powtarzalnego przebiegu procesu.

System prowadzenia i redukcji naprężenia

Dodatkowe elementy prowadzą materiał przed poprzecznym i wzdłużnym układem zgrzewającym.

System ogranicza niepożądane przesuwanie się folii i pomaga zmniejszyć nadmierne napięcie.

Prawidłowe prowadzenie materiału sprzyja również ograniczeniu jego zużycia.

Folia poliolefinowa

ULTRA SEALER 80SM współpracuje standardowo z folią poliolefinową.

Maksymalna grubość standardowego materiału wynosi do 30 µm.

Po zgrzaniu produkt może trafić bezpośrednio do tunelu termokurczliwego, gdzie folia obkurcza się wokół pakunku.

Folia polietylenowa PE

Maszyna może pracować również z folią polietylenową.

Po zastosowaniu odpowiedniego układu zgrzewającego można obsługiwać PE o grubości:

15–80 µm.

Szerszy zakres materiałów pozwala dopasować opakowanie do dużych i bardziej wymagających produktów.

Rolka folii do 950 × Ø350 mm

ULTRA SEALER 80SM obsługuje rolki folii o maksymalnych wymiarach:

950 × Ø350 mm.

Duża szerokość odpowiada przestrzeni roboczej modelu 80SM.

Średnica 350 mm ogranicza częstotliwość wymiany folii podczas długich serii produkcyjnych.

Niezależna regulacja temperatury zgrzewania

Maszyna umożliwia oddzielne ustawienie temperatury dla poprzecznej i wzdłużnej strefy zgrzewania.

Operator może dopasować oba parametry do:

• rodzaju folii,
• grubości materiału,
• wymiarów produktu,
• prędkości procesu.

Niezależne sterowanie pozwala dokładniej przygotować maszynę do konkretnej konfiguracji.

Regulacja czasu zgrzewania

Sterownik umożliwia również zmianę czasu zgrzewania.

Operator może dobrać go razem z temperaturą oraz prędkością transportu.

Sprawdzone ustawienia można zapisać jako program i wykorzystać ponownie podczas kolejnej partii danego produktu.

FULL ELECTRIC 4.0

ULTRA SEALER 80SM wykorzystuje technologię FULL ELECTRIC 4.0.

Falowniki odpowiadają za sterowanie poszczególnymi silnikami oraz ruchami maszyny.

System obejmuje między innymi:

• sterownik procesu,
• falowniki napędów,
• cyfrowe moduły wejścia i wyjścia,
• moduły analogowe,
• kontrolę termopar,
• elektroniczne sterowanie transportem.

Taka konstrukcja pozwala precyzyjnie koordynować poszczególne mechanizmy.

Sterowanie FLXMOD

System FLXMOD integruje ustawienia maszyny w jednym interfejsie.

Operator może kontrolować między innymi:

• temperatury zgrzewania,
• czas zgrzewania,
• prędkość transportu,
• ustawienia produktu,
• naprężenie folii,
• położenie zgrzewu,
• zapisane programy,
• statystyki procesu.

Sterowanie ułatwia przechodzenie pomiędzy różnymi seriami produktów.

Panel dotykowy 7″

Maszyna posiada kolorowy ekran dotykowy o przekątnej 7″.

Graficzny interfejs pozwala operatorowi szybko odczytywać ustawienia i wprowadzać zmiany bez wykonywania wielu regulacji mechanicznych.

Panel pełni centralny punkt obsługi procesu pakowania.

Pamięć 50 programów

ULTRA SEALER 80SM pozwala zapisać do 50 programów roboczych.

Każdy może zawierać parametry przygotowane dla konkretnego:

• produktu,
• formatu,
• materiału,
• sposobu pakowania,
• czasu zgrzewania,
• temperatury,
• prędkości transportu.

Przy kolejnej serii operator może wybrać gotowy program i szybko przygotować urządzenie do pracy.

Pakowanie pojedynczych produktów

ULTRA SEALER 80SM może obsługiwać pojedyncze produkty podawane kolejno na linię.

Fotokomórki kontrolują ich obecność, a system automatycznie synchronizuje transport i zgrzewanie.

Rozwiązanie dobrze sprawdza się przy dużych seriach jednakowych produktów.

Pakowanie grup produktów

Maszyna może również przygotowywać kilka produktów w jednym wspólnym opakowaniu.

Pozwala tworzyć:

• multipaki,
• zestawy sprzedażowe,
• grupy jednakowych produktów,
• pakiety promocyjne,
• opakowania transportowe.

Dla każdego wariantu można zapisać osobną konfigurację.

System odbioru ścinków

Podczas wykonywania zgrzewu maszyna odcina nadmiar folii.

System odzysku automatycznie odbiera pozostałości i ogranicza ich gromadzenie się przy układzie roboczym.

Funkcja ma szczególne znaczenie podczas wysokoseryjnego pakowania.

Specyfikacja techniczna ULTRA SEALER 80SM

Parametr	ULTRA SEALER 80SM
Typ urządzenia	automatyczna maszyna do zgrzewania folii
Technologia	FULL ELECTRIC 4.0
System zgrzewania	BOX MOTION
Maksymalna wydajność	do 5000 opakowań/h
Liczba przenośników	3
Długość poprzecznej listwy zgrzewającej	820 mm
Maksymalna wysokość produktu	350 mm
Maksymalna długość produktu	bez ograniczenia wynikającego z ramy
Standardowy materiał	poliolefina
Standardowa grubość folii	do 30 µm
Folia PE	z dedykowanym układem zgrzewającym
Grubość folii PE	15–80 µm
Maksymalny wymiar rolki	950 × Ø350 mm
Zasilanie	380 V, 3 fazy
Częstotliwość	50/60 Hz
Moc zainstalowana	11 kW
Wymiary L × W × H	3070 × 2425 × 1605–1765 mm
Masa netto	1140 kg
System sterowania	FLXMOD
Panel operatorski	kolorowy ekran dotykowy 7″
Liczba programów	do 50
Automatyczne podawanie produktu	tak
Detekcja produktu fotokomórkami	tak
Automatyczne rozwijanie folii	tak
Automatyczne wyprowadzanie produktu	tak
Elektroniczna kontrola naprężenia folii	tak
Poprzeczny układ zgrzewający	tak
Wzdłużny układ zgrzewający	tak
Zgrzew boczny na gorąco	tak
Regulacja wysokości listwy	tak
Regulacja czasu zgrzewania	tak
Niezależna regulacja temperatur	tak
Zmotoryzowane centrowanie zgrzewu	tak
Elektroniczna regulacja prędkości przenośników	tak
System prowadzenia folii	tak
System odzysku ścinków	tak
Powłoka elementu zgrzewającego	PTFE
Pakowanie pojedynczych produktów	tak
Pakowanie grup produktów	tak
Statystyki procesu	tak
Przycisk awaryjny	tak

Moc 11 kW i zasilanie trójfazowe

ULTRA SEALER 80SM pracuje z trójfazowym zasilaniem:

380 V, 50/60 Hz.

Moc zainstalowana wynosi:

11 kW.

Przed montażem należy przygotować odpowiednie przyłącze elektryczne oraz miejsce umożliwiające bezpieczne podawanie i odbieranie dużych produktów.

Wymiary ULTRA SEALER 80SM

Wymiary urządzenia wynoszą:

3070 × 2425 × 1605–1765 mm.

Duża szerokość maszyny odpowiada listwie zgrzewającej 820 mm oraz systemom transportującym duże produkty.

Regulowana wysokość pomaga dopasować urządzenie do pozostałych elementów linii.

Masa netto 1140 kg

Masa netto ULTRA SEALER 80SM wynosi:

1140 kg.

Konstrukcja zapewnia stabilną podstawę dla trzech przenośników, dużego układu zgrzewającego i automatycznych mechanizmów.

Przed instalacją należy przygotować odpowiednio równe i nośne podłoże.

Współpraca z tunelem termokurczliwym

ULTRA SEALER 80SM może pracować samodzielnie jako maszyna do zgrzewania folii albo współpracować z tunelem termokurczliwym.

W kompletnej konfiguracji proces może przebiegać następująco:

1. maszyna automatycznie podaje produkt,
2. fotokomórki wykrywają jego położenie,
3. system rozwija folię,
4. układ wykonuje zgrzew wzdłużny,
5. listwa wykonuje zgrzew poprzeczny,
6. system odbiera ścinki,
7. przenośniki wyprowadzają pakunek,
8. produkt trafia do tunelu,
9. folia obkurcza się wokół produktu,
10. gotowe opakowanie opuszcza linię.

Taki układ ogranicza liczbę ręcznych operacji przy seryjnym pakowaniu.

Centrowanie folii z nadrukiem

Maszynę można wyposażyć w system przeznaczony do dokładnego prowadzenia folii z nadrukiem.

Mechanizm pomaga zachować położenie grafiki względem produktu podczas automatycznego rozwijania materiału.

Rozwiązanie sprawdza się przy opakowaniach, w których istotne znaczenie ma powtarzalne położenie nadruku.

Fotokomórka zabezpieczająca produkt

Opcjonalna dodatkowa fotokomórka rozszerza kontrolę położenia produktu.

Czujnik pomaga prawidłowo synchronizować pracę układu zgrzewającego z transportem pakunku.

Listwa do folii PE

Dedykowany układ zgrzewający pozwala pracować z folią polietylenową o grubości od 15 do 80 µm.

Opcja zwiększa zakres materiałów, które można wykorzystać do zabezpieczania większych i bardziej wymagających produktów.

Perforator folii na zimno

Opcjonalny perforator wykonuje niewielkie otwory w folii.

Pozwalają one odprowadzać powietrze podczas późniejszego obkurczania materiału w tunelu.

Może to ułatwić równomierne dopasowanie folii do powierzchni produktu.

Wydłużony przenośnik wejściowy

Sekcję wejściową można wydłużyć o 500 mm.

Dodatkowe miejsce ułatwia podawanie bardzo dużych lub długich elementów oraz integrację z wcześniejszą maszyną w linii.

Przenośnik rolkowy na wyjściu

Na wyjściu można zastosować dodatkowy, zabezpieczony przenośnik rolkowy o długości 1000 mm.

Pozwala on odbierać gotowe produkty lub przekazywać je do kolejnego etapu procesu.

Maszyna do zgrzewania folii dla dużych produktów

ULTRA SEALER 80SM szczególnie dobrze odpowiada procesom, w których firma musi łączyć dużą przestrzeń roboczą z wysoką wydajnością.

Listwa 820 mm i możliwość obsługi produktów o wysokości do 350 mm pozwalają pakować znacznie większe formaty niż kompaktowe zgrzewarki.

Brak ograniczenia długości dodatkowo umożliwia pracę z panelami, deskami, profilami i innymi wydłużonymi elementami.

Zastosowanie ULTRA SEALER 80SM

Maszyna może znaleźć zastosowanie między innymi w:

• produkcji podłóg,
• przemyśle drzewnym,
• produkcji profili,
• branży budowlanej,
• produkcji mebli,
• produkcji elementów wyposażenia wnętrz,
• zakładach przemysłowych,
• centrach konfekcjonowania dużych produktów.

Automatyczny transport pozwala wykorzystać ją zarówno jako samodzielne stanowisko, jak i część większej linii technologicznej.

Gdzie sprawdzi się maszyna do zgrzewania folii ULTRA SEALER 80SM?

Maszyna do zgrzewania folii ULTRA SEALER 80SM sprawdzi się w przedsiębiorstwach, które potrzebują automatycznego pakowania dużych oraz długich produktów przy wysokiej przepustowości.

Wydajność do 5000 opakowań na godzinę, poprzeczna listwa 820 mm, maksymalna wysokość produktu 350 mm, trzy przenośniki i pamięć 50 programów tworzą wydajne stanowisko do produkcji seryjnej.

ULTRA SEALER 80SM może pracować samodzielnie lub jako element kompletnej linii wyposażonej w tunel termokurczliwy.
