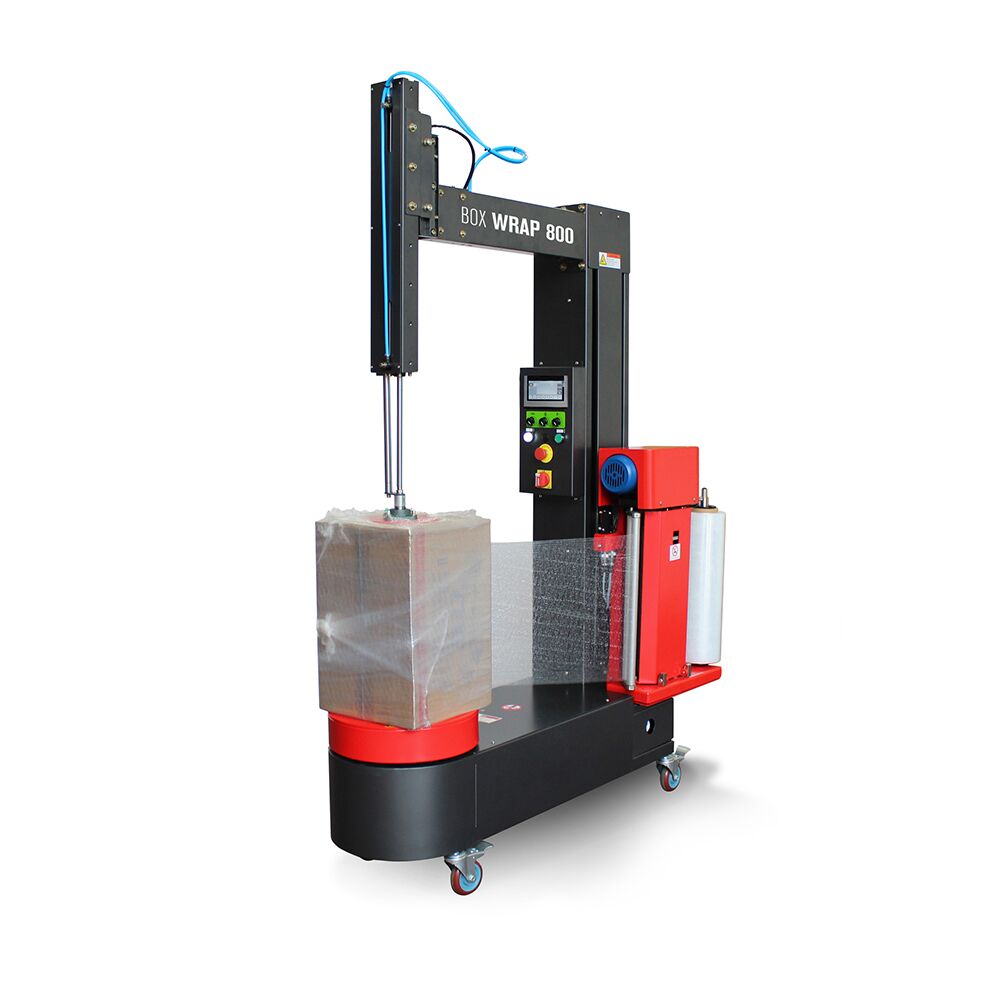

Owijarka do paczek Box Wrap 800 B z dociskiem
Box Wrap 800 B to półautomatyczna owijarka stretch przeznaczona do kartonów, paczek i innych niewielkich produktów. Pneumatyczny docisk górny stabilizuje opakowanie podczas pracy, dzięki czemu maszyna może bezpiecznie owijać również lekkie produkty. Ponadto motoryzowany system pre-stretch 200% można skonfigurować na 100%, 150% lub 250%. Stół pracuje z prędkością do 20 obr./min, natomiast maksymalna masa produktu wynosi 60 kg. Dzięki sterowaniu PLC, ekranowi dotykowemu 7,2″ i pamięci do 8 programów Box Wrap 800 B można łatwo dostosować do różnych rodzajów paczek.
Opis
Owijarka do paczek Box Wrap 800 B z dociskiem
Box Wrap 800 B to półautomatyczna owijarka stretch przeznaczona do zabezpieczania kartonów, paczek oraz innych produktów o prostokątnym lub kwadratowym kształcie. Maszyna została wyposażona w pneumatyczny docisk górny, który stabilizuje produkt podczas obrotu stołu. Dzięki temu sprawdza się również przy lekkich opakowaniach, które bez dodatkowego podparcia mogłyby przesuwać się podczas owijania.
Model wykorzystuje motoryzowany system pre-stretch o standardowym współczynniku 200%. Ponadto przez wymianę dwóch kół zębatych można zmienić wstępny rozciąg folii na 100%, 150% lub 250%. W efekcie parametry pracy można dopasować do rodzaju folii oraz charakterystyki zabezpieczanego produktu.
Maszyną steruje układ PLC współpracujący z kolorowym ekranem dotykowym 7,2″. Dzięki temu operator może wygodnie regulować najważniejsze parametry procesu oraz zapisywać programy dla różnych rodzajów paczek.
Owijarka do kartonów, paczek i niewielkich produktów
Box Wrap 800 B została zaprojektowana specjalnie do produktów, które są mniejsze od typowych ładunków paletowych. Dlatego może być stosowana do zabezpieczania między innymi kartonów, niewielkich paczek, pojemników, opon, donic oraz innych produktów o podobnych wymiarach.
Maszyna obsługuje produkty o długości od 250 do 1000 mm oraz szerokości od 200 do 1000 mm. Jednocześnie wysokość zabezpieczanego produktu może wynosić od 250 do 1000 mm.
Maksymalna masa produktu wynosi 60 kg. Dzięki temu Box Wrap 800 B dobrze sprawdza się na stanowiskach, na których regularnie przygotowuje się mniejsze przesyłki do magazynowania lub transportu.
Pneumatyczny docisk stabilizujący produkt
Jednym z najważniejszych elementów Box Wrap 800 B jest pneumatyczny docisk górny. Docisk utrzymuje produkt w odpowiedniej pozycji podczas obracania stołu i nakładania kolejnych warstw folii.
Dzięki temu nawet stosunkowo lekkie lub wysokie pudełka mogą być stabilniej zabezpieczane. Rozwiązanie ogranicza również ryzyko przesuwania się produktu na stole podczas rozpoczęcia cyklu.
Docisk wymaga podłączenia do instalacji sprężonego powietrza. Ciśnienie robocze wynosi 6 bar, dlatego przed instalacją maszyny należy zapewnić odpowiednie źródło sprężonego powietrza.
Motoryzowany pre-stretch 200%
Box Wrap 800 B wykorzystuje napędzany wózek folii z systemem wstępnego rozciągu. Standardowa konfiguracja zapewnia pre-stretch na poziomie 200%.
Folia zostaje rozciągnięta przed nałożeniem jej na produkt. Dzięki temu można efektywniej wykorzystywać materiał oraz zachować bardziej powtarzalne naprężenie podczas kolejnych cykli.
Co więcej, producent umożliwia zmianę przełożenia przez wymianę dwóch kół zębatych. Dostępne konfiguracje obejmują:
- 100%,
- 150%,
- 200% – konfiguracja standardowa,
- 250%.
Dzięki temu parametry systemu można dopasować do rodzaju stosowanej folii oraz poziomu zabezpieczenia wymaganego dla konkretnej paczki.
Stół obrotowy o średnicy 550 mm
Box Wrap 800 B posiada stół obrotowy o średnicy 550 mm. Prędkość platformy można regulować w zakresie od 0 do 20 obr./min.
Dzięki regulacji operator może dostosować tempo owijania do wymiarów, masy oraz stabilności produktu. Ponadto falownik zapewnia stopniowe rozpędzanie i kontrolowane zatrzymywanie stołu.
W efekcie produkt nie jest gwałtownie wprawiany w ruch na początku cyklu. Ma to szczególne znaczenie przy lekkich kartonach i paczkach wymagających stabilizacji dociskiem górnym.
Automatyczne wykrywanie wysokości produktu
Maszyna posiada fotokomórkę, która odczytuje wysokość aktualnie zabezpieczanego produktu. Dzięki temu zakres ruchu wózka z folią może zostać automatycznie dopasowany do wymiarów paczki.
Maksymalna wysokość użytkowa wynosi 1000 mm. Jednocześnie minimalna wysokość produktu zgodnie z aktualnymi danymi producenta wynosi 250 mm.
Ponadto operator może kontrolować sposób nakładania folii za pomocą parametrów dostępnych w panelu sterowania. Dzięki temu jedna maszyna może obsługiwać produkty o zróżnicowanych wymiarach.
Sterowanie PLC i ekran dotykowy 7,2″
Box Wrap 800 B wykorzystuje sterownik PLC oraz kolorowy ekran dotykowy o przekątnej 7,2″. Panel umożliwia wygodne ustawienie parametrów bez konieczności wykonywania wielu regulacji mechanicznych.
Operator może ustawić między innymi:
- liczbę obrotów przy podstawie produktu na początku cyklu,
- liczbę obrotów w górnej części produktu,
- liczbę obrotów przy podstawie na końcu cyklu,
- prędkość obrotową stołu od 0 do 20 obr./min,
- prędkość podnoszenia wózka z folią,
- prędkość opuszczania wózka z folią,
- liczbę pełnych cykli,
- wielkość zakładki kolejnych warstw folii.
Ponadto maszyna umożliwia pracę w trybie ręcznym i automatycznym. Dzięki temu operator może wybrać sposób obsługi odpowiedni do aktualnego procesu.
Do 8 programowalnych cykli
Box Wrap 800 B pozwala zapisać i przywołać z panelu sterowania do 8 programów. Dlatego przy regularnym pakowaniu kilku powtarzalnych produktów nie trzeba każdorazowo wprowadzać wszystkich parametrów od początku.
Dostępne cykle obejmują między innymi:
- cykl góra–dół,
- cykl tylko do góry,
- cykl góra–dół przeznaczony do stosowania arkusza ochronnego,
- do 8 zapisanych programów dla różnych produktów.
Dzięki pamięci ustawień zmiana pakowanego produktu przebiega sprawniej. Jednocześnie można zachować powtarzalne parametry dla regularnie owijanych paczek.
Folia stretch do Box Wrap 800 B
Maszyna współpracuje z folią stretch o grubości od 12 do 35 µm. Maksymalna średnica zewnętrzna rolki wynosi 280 mm.
Wysokość rolki może wynosić od 250 do 500 mm, natomiast średnica wewnętrzna tulei to 76 mm. Z kolei maksymalna masa rolki według aktualnej karty producenta wynosi 16 kg.
Dzięki motoryzowanemu systemowi pre-stretch folia zostaje rozciągnięta przed nałożeniem jej na produkt. W efekcie materiał można efektywnie wykorzystywać podczas regularnego pakowania większej liczby paczek.
Bezpieczeństwo i wygoda obsługi
Box Wrap 800 B posiada urządzenie zatrzymujące przy podstawie wózka z folią zgodne z wymaganiami CE. Ponadto zastosowano wyłącznik awaryjny, który umożliwia szybkie zatrzymanie urządzenia.
Maszyna posiada również możliwość podnoszenia wózkiem widłowym od strony bocznej. Dzięki temu łatwiej zmienić jej położenie w magazynie lub zakładzie produkcyjnym.
Konstrukcję wykonano z malowanej blachy stalowej. Jednocześnie napęd wózka folii wykorzystuje mechanizm łańcuchowy.
Dane techniczne Box Wrap 800 B
| Parametr | Box Wrap 800 B |
|---|---|
| Typ maszyny | półautomatyczna owijarka stretch do paczek |
| Zastosowanie | kartony, paczki, małe przesyłki i podobne produkty |
| Docisk górny | pneumatyczny |
| Ciśnienie robocze | 6 bar |
| System folii | motoryzowany pre-stretch |
| Standardowy pre-stretch | 200% |
| Dostępne przełożenia pre-stretch | 100%, 150%, 200%, 250% |
| Sterowanie | PLC |
| Panel sterowania | kolorowy ekran dotykowy 7,2″ |
| Średnica stołu obrotowego | 550 mm |
| Prędkość obrotowa stołu | 0–20 obr./min |
| Prędkość wózka góra/dół | 1,4–4 m/min |
| Długość produktu | 250–1000 mm |
| Szerokość produktu | 200–1000 mm |
| Wysokość produktu | 250–1000 mm |
| Maks. masa produktu | 60 kg |
| Odczyt wysokości produktu | fotokomórka |
| Liczba zapisywanych cykli | 8 |
| Wymiary maszyny | 1500 × 440 × 2300 mm |
| Masa maszyny | 130 kg |
| Moc zainstalowana | 1,25 kW |
| Zasilanie | 220 V, 1 faza |
| Częstotliwość | 50/60 Hz |
| Maks. średnica rolki folii | 280 mm |
| Wysokość rolki folii | 250–500 mm |
| Średnica wewnętrzna rolki | 76 mm |
| Maks. masa rolki folii | 16 kg |
| Grubość folii stretch | 12–35 µm |
| Transport wózkiem widłowym | od strony bocznej |
| Tryb pracy | ręczny / automatyczny |
Gdzie sprawdzi się Box Wrap 800 B?
Box Wrap 800 B sprawdzi się przede wszystkim w przedsiębiorstwach, które regularnie zabezpieczają niewielkie i średnie paczki folią stretch. Dlatego maszyna może znaleźć zastosowanie w magazynach, centrach logistycznych, zakładach produkcyjnych, hurtowniach oraz strefach przygotowania przesyłek.
Pneumatyczny docisk pomaga stabilizować lżejsze produkty, natomiast motoryzowany pre-stretch usprawnia wykorzystanie folii. Ponadto regulacja prędkości stołu i wózka pozwala dopasować proces do różnych wymiarów opakowań.
Dzięki temu Box Wrap 800 B stanowi rozwiązanie pomiędzy ręcznym owijaniem paczek a większymi owijarkami przeznaczonymi do pełnych ładunków paletowych.
Najważniejsze zalety Box Wrap 800 B
- przeznaczona do kartonów, paczek i innych niewielkich produktów,
- pneumatyczny docisk stabilizujący,
- maksymalna masa produktu 60 kg,
- obsługa produktów o wysokości do 1000 mm,
- motoryzowany system pre-stretch,
- pre-stretch 200% w standardzie,
- możliwość zastosowania przełożeń 100%, 150% lub 250%,
- stół obrotowy o średnicy 550 mm,
- regulacja prędkości stołu od 0 do 20 obr./min,
- sterownik PLC,
- kolorowy ekran dotykowy 7,2″,
- automatyczne wykrywanie wysokości produktu,
- do 8 zapisywanych programów,
- tryb ręczny i automatyczny,
- płynny start i zatrzymanie stołu,
- możliwość regulacji zakładki folii,
- możliwość transportowania maszyny wózkiem widłowym.
