Owijarka do palet Roto Wrap 2300 B ramieniowa

Opis

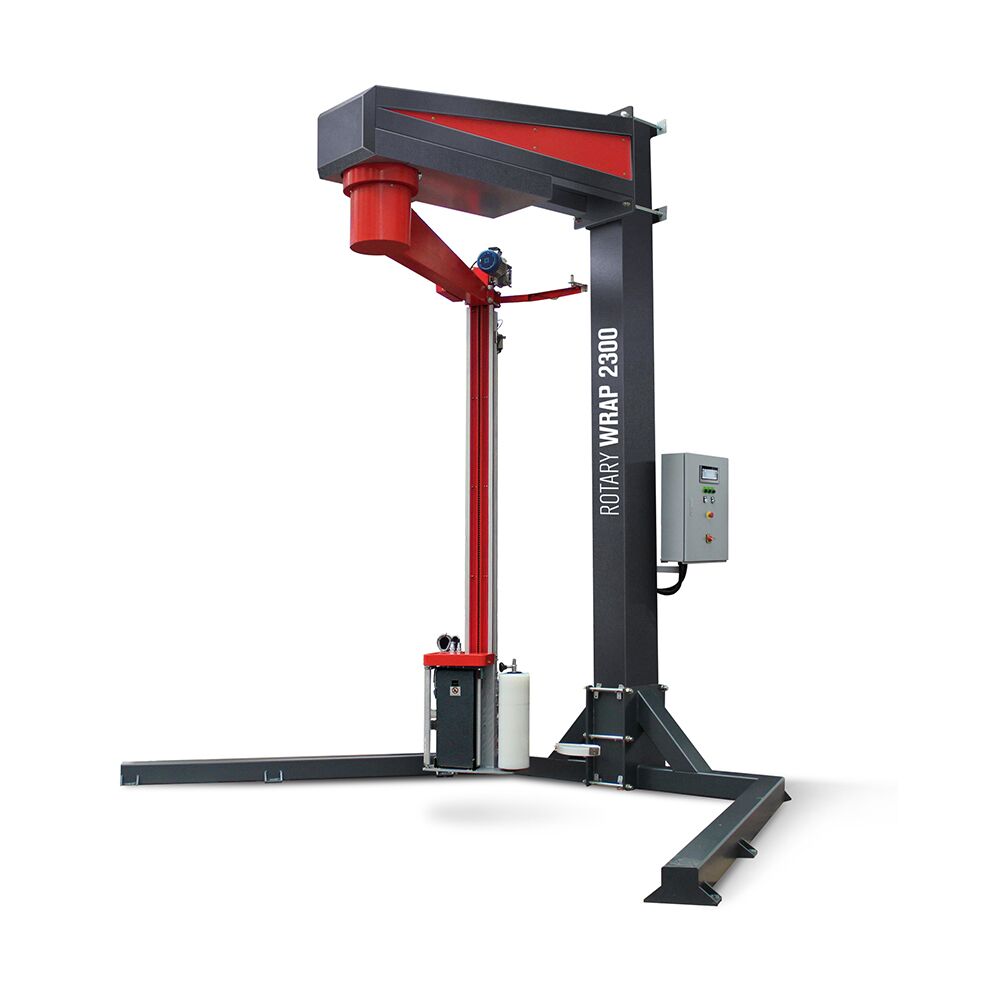

Owijarka do palet Roto Wrap 2300 B ramieniowa

Roto Wrap 2300 B to półautomatyczna owijarka do palet z obrotowym ramieniem oraz motoryzowanym systemem pre-stretch. Podczas pracy ładunek pozostaje nieruchomy na podłożu, natomiast ramię z folią porusza się wokół palety. Dzięki temu maszyna sprawdza się szczególnie przy zabezpieczaniu ciężkich, wysokich oraz niestabilnych produktów.

Producent nie określa maksymalnego limitu masy zabezpieczanego ładunku. Dlatego Roto Wrap 2300 B można stosować również przy bardzo ciężkich produktach, których ustawienie na klasycznym stole obrotowym byłoby utrudnione.

Ponadto motoryzowany system pre-stretch rozciąga folię przed jej nałożeniem na paletę. Standardowa konfiguracja zapewnia wstępny rozciąg 200%, natomiast przez wymianę dwóch kół zębatych można zastosować przełożenie 100%, 150% lub 250%.

Owijarka ramieniowa do ciężkich i niestabilnych palet

W klasycznych owijarkach talerzowych podczas procesu obraca się cała paleta. Roto Wrap 2300 B działa inaczej, ponieważ produkt przez cały czas pozostaje nieruchomy na podłożu.

Dzięki temu maszyna może zabezpieczać produkty, których obracanie mogłoby powodować utratę stabilności. Rozwiązanie jest również korzystne przy ciężkich ładunkach, ponieważ nie trzeba przenosić ich masy na stół obrotowy.

Co więcej, system ramieniowy dobrze sprawdza się przy wysokich i nieregularnych produktach. W efekcie Roto Wrap 2300 B może obsługiwać szeroki zakres zastosowań przemysłowych i logistycznych.

Motoryzowany system pre-stretch 200%

Roto Wrap 2300 B wykorzystuje napędzany wózek z systemem wstępnego rozciągu folii o stałym przełożeniu. W konfiguracji standardowej współczynnik pre-stretch wynosi 200%.

Folia zostaje rozciągnięta przed jej nałożeniem na produkt. Dzięki temu można efektywniej wykorzystywać materiał oraz zachować powtarzalne naprężenie podczas kolejnych cykli.

Ponadto producent umożliwia zmianę współczynnika wstępnego rozciągu poprzez wymianę dwóch kół zębatych. Dostępne konfiguracje obejmują:

• 100%,
• 150%,
• 200% – konfiguracja standardowa,
• 250%.

Dzięki temu parametry pracy można dostosować do właściwości stosowanej folii oraz wymagań konkretnego produktu.

Brak limitu masy zabezpieczanego ładunku

Jedną z najważniejszych zalet konstrukcji ramieniowej jest brak ograniczenia wynikającego z nośności stołu obrotowego. Paleta stoi bezpośrednio na podłożu, dlatego producent określa maksymalną masę produktu jako bez limitu.

Rozwiązanie pozwala zabezpieczać bardzo ciężkie produkty przemysłowe, maszyny, komponenty oraz inne ładunki, które trudno byłoby umieścić na standardowej platformie obrotowej.

Jednocześnie brak obrotu samego produktu zwiększa możliwości pracy z niestabilnymi paletami. Dzięki temu masa oraz konstrukcja ładunku w mniejszym stopniu ograniczają wybór procesu owijania.

Ramię obrotowe o prędkości do 15 obr./min

Ramię o średnicy obrotu 2000 mm wykonuje ruch wokół palety z regulowaną prędkością od 0 do 15 obr./min. Operator może więc dobrać tempo procesu do rodzaju i stabilności zabezpieczanego produktu.

Ponadto falownik odpowiada za progresywne uruchamianie oraz indeksowane zatrzymanie ramienia. Dzięki temu rozpoczęcie i zakończenie ruchu odbywa się płynnie, bez gwałtownych zmian prędkości.

Ma to szczególne znaczenie przy mniej stabilnych ładunkach. W efekcie proces owijania może przebiegać w bardziej kontrolowany sposób.

System bezpieczeństwa z przednim zderzakiem

Roto Wrap 2300 B posiada przedni zderzak bezpieczeństwa współpracujący z systemem zatrzymywania maszyny. Jeśli obracające się ramię zetknie się z przeszkodą, system zatrzymuje jego ruch.

Dzięki temu konstrukcja zwiększa bezpieczeństwo pracy w strefie ruchu ramienia. Ponadto maszyna posiada wyłącznik awaryjny oraz przycisk resetowania zgodny z wymaganiami CE.

Sygnał dźwiękowy informuje również o rozpoczęciu cyklu. Tym samym osoby znajdujące się w pobliżu otrzymują ostrzeżenie przed uruchomieniem ramienia.

Stabilna konstrukcja mocowana do podłoża

Konstrukcję maszyny wykonano z malowanej blachy stalowej. Roto Wrap 2300 B posiada również przeciwwagę, która pomaga utrzymać stabilność podczas ruchu ramienia.

Jednocześnie urządzenie wymaga zakotwienia do podłoża. Dlatego przed instalacją należy odpowiednio przygotować stanowisko oraz przewidzieć przestrzeń potrzebną do swobodnego obrotu ramienia.

Średnica obrotu wynosi 2000 mm. Ponadto wymiary całej maszyny wynoszą 4000 × 2000 × 3120 mm.

Obsługa produktów o wysokości do 2300 mm

Roto Wrap 2300 B obsługuje ładunki o maksymalnej podstawie 1200 × 1200 mm. Maksymalna wysokość użytkowa zgodnie z aktualną kartą techniczną producenta wynosi 2300 mm.

Fotokomórka automatycznie wykrywa wysokość palety. Dzięki temu wózek z folią może dopasować zakres ruchu do aktualnie zabezpieczanego produktu.

Ponadto operator może regulować parametry związane z położeniem folii oraz ruchem wózka. Pozwala to dokładniej dopasować sposób owijania do konkretnego ładunku.

Regulowana prędkość wózka z folią

Wózek z folią porusza się w górę i w dół z prędkością regulowaną w zakresie od 1,4 do 4 m/min. Operator może więc wpływać na częstotliwość nakładania kolejnych warstw materiału.

Dzięki temu możliwe jest dostosowanie zakładki folii do rodzaju zabezpieczanego produktu. Większa zakładka może być przydatna przy ładunkach wymagających mocniejszego zabezpieczenia.

Jednocześnie regulacja prędkości pozwala zoptymalizować proces dla produktów o różnej wysokości. W efekcie jedna maszyna może obsługiwać wiele rodzajów palet.

Sterowanie PLC i ekran dotykowy 7,2″

Roto Wrap 2300 B wykorzystuje sterownik PLC oraz kolorowy ekran dotykowy o przekątnej 7,2″. Dzięki temu operator może zarządzać najważniejszymi parametrami procesu z jednego panelu.

Z poziomu ekranu można regulować między innymi:

• liczbę obrotów przy podstawie palety,
• liczbę obrotów w górnej części palety,
• prędkość obrotową ramienia od 0 do 15 obr./min,
• prędkość podnoszenia wózka,
• prędkość opuszczania wózka,
• liczbę pełnych cykli,
• czas indeksowania ramienia,
• wysunięcie folii ponad krawędź palety.

Ponadto system posiada licznik wykonanych cykli oraz ręczny tryb sterowania. Dzięki temu operator może zarówno korzystać z zapisanych programów, jak i ręcznie kontrolować wybrane funkcje.

Do 10 programowalnych cykli owijania

Roto Wrap 2300 B pozwala zapisać do 10 różnych programów. Dlatego przy regularnym zabezpieczaniu kilku typów produktów nie trzeba każdorazowo wprowadzać wszystkich parametrów od początku.

Dostępne tryby obejmują między innymi:

• cykl góra–dół,
• cykl tylko do góry,
• cykl góra–dół przeznaczony do stosowania arkusza górnego,
• do 10 programowalnych ustawień dla różnych produktów i palet.

Dzięki pamięci programów operator może szybciej przechodzić pomiędzy poszczególnymi rodzajami ładunków. Jednocześnie ustawienia pozostają powtarzalne podczas kolejnych cykli.

Folia stretch do Roto Wrap 2300 B

Maszyna współpracuje z folią stretch o grubości od 12 do 35 µm. Maksymalna średnica zewnętrzna rolki wynosi 280 mm, natomiast jej wysokość to 500 mm.

Średnica wewnętrzna tulei wynosi 76 mm. Z kolei maksymalna masa rolki zgodnie z aktualną dokumentacją producenta wynosi 16 kg.

Ponadto motoryzowany system pre-stretch rozciąga materiał przed nałożeniem go na ładunek. Dzięki temu można efektywniej wykorzystać folię podczas regularnego zabezpieczania palet.

Dane techniczne Roto Wrap 2300 B

Parametr	Roto Wrap 2300 B
Typ maszyny	półautomatyczna owijarka ramieniowa
System owijania	obrotowe ramię
Wózek folii	motoryzowany pre-stretch
Standardowy pre-stretch	200%
Dostępne przełożenia pre-stretch	100%, 150%, 200%, 250%
Sterowanie	PLC
Panel sterowania	kolorowy ekran dotykowy 7,2″
Średnica obrotu ramienia	2000 mm
Prędkość obrotowa ramienia	0–15 obr./min
Prędkość wózka góra/dół	1,4–4 m/min
Maks. wymiary podstawy produktu	1200 × 1200 mm
Maks. wysokość użytkowa	2300 mm
Maks. masa produktu	bez limitu
Odczyt wysokości produktu	fotokomórka
Liczba programowalnych cykli	10
Wymiary maszyny	4000 × 2000 × 3120 mm
Masa maszyny	1100 kg
Moc zainstalowana	1,25 kW
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Maks. średnica rolki folii	280 mm
Wysokość rolki folii	500 mm
Średnica wewnętrzna rolki	76 mm
Maks. masa rolki folii	16 kg
Grubość folii stretch	12–35 µm
Konstrukcja	malowana stal
Mocowanie maszyny	do podłoża
Zderzak bezpieczeństwa	tak
Tryb ręczny	tak

Gdzie sprawdzi się Roto Wrap 2300 B?

Roto Wrap 2300 B sprawdzi się przede wszystkim w przedsiębiorstwach zabezpieczających ciężkie, wysokie lub niestabilne produkty. Ponieważ paleta pozostaje nieruchoma, proces nie wymaga obracania całego ładunku.

Dlatego maszyna może znaleźć zastosowanie w zakładach produkcyjnych, magazynach, centrach logistycznych oraz przedsiębiorstwach przemysłowych. Szczególnie dobrze nadaje się do produktów, których masa przekracza możliwości klasycznych stołów obrotowych.

Ponadto motoryzowany pre-stretch pomaga kontrolować wykorzystanie folii podczas regularnego pakowania. W efekcie Roto Wrap 2300 B łączy zalety konstrukcji ramieniowej z bardziej zaawansowanym systemem podawania materiału.

Najważniejsze zalety Roto Wrap 2300 B

• półautomatyczny system owijania z obrotowym ramieniem,
• nieruchomy ładunek podczas całego procesu,
• brak określonego limitu masy produktu,
• możliwość owijania ciężkich i niestabilnych palet,
• motoryzowany system pre-stretch,
• pre-stretch 200% w standardzie,
• możliwość zastosowania przełożeń 100%, 150% lub 250%,
• maksymalna podstawa produktu 1200 × 1200 mm,
• wysokość użytkowa do 2300 mm,
• średnica obrotu ramienia 2000 mm,
• regulowana prędkość ramienia od 0 do 15 obr./min,
• sterownik PLC,
• kolorowy ekran dotykowy 7,2″,
• fotokomórka wykrywająca wysokość produktu,
• możliwość zapisania do 10 programów,
• płynny start i indeksowane zatrzymanie ramienia,
• zderzak bezpieczeństwa,
• licznik wykonanych cykli,
• ręczny tryb sterowania.
