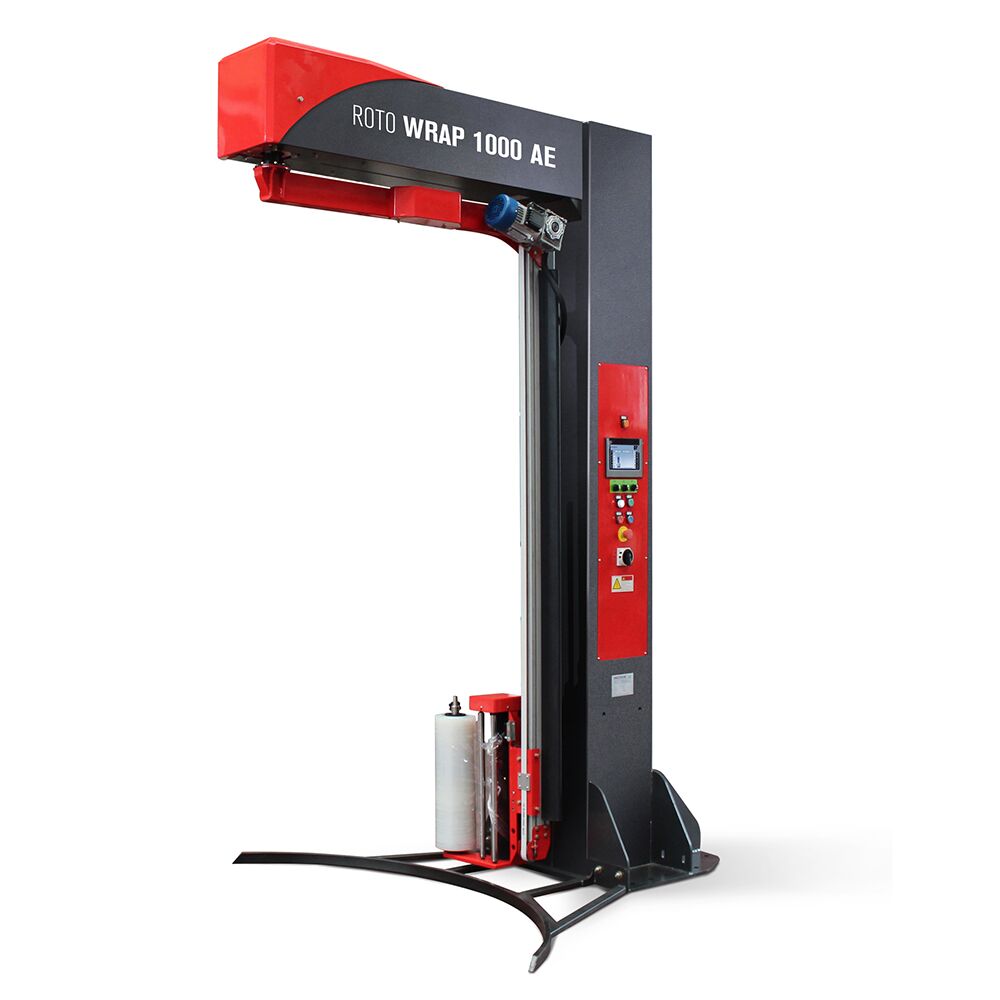

Owijarka do palet Roto Wrap 1000 AE ramieniowa

Roto Wrap 1000 AE to półautomatyczna owijarka do palet z obrotowym ramieniem oraz elektromagnetycznym systemem regulacji naprężenia folii. W przeciwieństwie do klasycznych owijarek ze stołem obrotowym paleta pozostaje nieruchoma, natomiast wokół niej porusza się ramię z rolką folii. Dzięki temu maszyna dobrze sprawdza się przy zabezpieczaniu ciężkich, lekkich oraz niestabilnych ładunków.

Konstrukcja nie ogranicza maksymalnej masy zabezpieczanego produktu. Dlatego Roto Wrap 1000 AE może być stosowana również przy bardzo ciężkich paletach, których umieszczenie na standardowym stole obrotowym byłoby utrudnione.

Ponadto samohamujący silnik oraz przedni zderzak bezpieczeństwa zatrzymują ramię po kontakcie z przeszkodą. Sterownik PLC i kolorowy ekran dotykowy 7,2″ umożliwiają natomiast wygodne ustawienie parametrów procesu owijania.

Ramię obrotowe zamiast stołu obrotowego

Najważniejszą cechą Roto Wrap 1000 AE jest system owijania za pomocą obrotowego ramienia. Podczas pracy paleta pozostaje nieruchoma, a folia stretch porusza się wokół ładunku.

Dzięki temu maszyna może zabezpieczać produkty, które są niestabilne, bardzo ciężkie lub wymagają zachowania nieruchomej podstawy. Rozwiązanie sprawdza się więc szczególnie w przypadku ładunków, które mogłyby przesuwać się lub odkształcać na klasycznym stole obrotowym.

Co więcej, producent nie określa maksymalnego limitu masy produktu. W praktyce ograniczeniem stają się przede wszystkim wymiary ładunku oraz warunki stanowiska, a nie nośność platformy obrotowej.

Owijanie ładunków bez limitu masy

Roto Wrap 1000 AE umożliwia zabezpieczanie produktów o maksymalnych wymiarach podstawy 1200 × 1200 mm oraz wysokości do 2200 mm. Jednocześnie producent określa maksymalną masę produktu jako nieograniczoną.

Jest to istotna różnica w porównaniu z owijarkami wyposażonymi w stół obrotowy, którego konstrukcja zawsze posiada określoną nośność. Dzięki nieruchomej palecie Roto Wrap 1000 AE może być więc stosowana do bardzo ciężkich produktów.

Ponadto brak obrotu samego ładunku ułatwia zabezpieczanie wysokich i mniej stabilnych palet. Dzięki temu maszyna może znaleźć zastosowanie przy wielu nietypowych produktach przemysłowych.

Elektromagnetyczna regulacja naprężenia folii

Wózek folii Roto Wrap 1000 AE wykorzystuje sprzęgło elektromagnetyczne. System umożliwia kontrolowanie naprężenia folii podczas całego procesu owijania.

Operator może regulować napięcie materiału z poziomu panelu sterowania. Dzięki temu łatwiej dopasować siłę folii do rodzaju oraz stabilności zabezpieczanego produktu.

Ponadto wózek porusza się po maszcie za pomocą napędu pasowego. Rozwiązanie pozwala kontrolować prędkość podnoszenia i opuszczania folii oraz wielkość zakładki pomiędzy kolejnymi warstwami.

Regulowana prędkość obrotowego ramienia

Ramię wykonuje ruch wokół nieruchomego ładunku. Według danych technicznych producenta maksymalna prędkość obrotowa wynosi 15 obr./min.

Falownik odpowiada za stopniowe uruchamianie oraz zatrzymywanie ramienia. Dzięki temu maszyna ogranicza gwałtowne przyspieszenia i zatrzymania podczas cyklu.

Jednocześnie operator może dostosować prędkość pracy do rodzaju produktu. W efekcie delikatne lub mniej stabilne ładunki można owijać przy odpowiednio dobranych parametrach.

System bezpieczeństwa z przednim zderzakiem

Roto Wrap 1000 AE wykorzystuje samohamujący silnik współpracujący z przednim zderzakiem bezpieczeństwa. W przypadku kontaktu ramienia z przeszkodą system natychmiast zatrzymuje jego obrót.

Dzięki temu producent nie wymaga zastosowania stałego wygrodzenia ochronnego wokół całej maszyny. Należy jednak odpowiednio przygotować i zabezpieczyć stanowisko zgodnie z wymaganiami dotyczącymi instalacji urządzenia.

Ponadto maszyna posiada wyłącznik awaryjny zgodny z wymaganiami CE. Sygnał dźwiękowy oraz lampka ostrzegawcza informują natomiast o rozpoczęciu cyklu.

Konstrukcja mocowana do podłoża

Roto Wrap 1000 AE posiada przeciwwagę stabilizującą konstrukcję podczas pracy ramienia. Jednocześnie producent wymaga trwałego zamocowania maszyny do podłoża.

Takie rozwiązanie zapewnia odpowiednią stabilność urządzenia podczas wykonywania kolejnych obrotów wokół palety. Dlatego lokalizację maszyny warto zaplanować już na etapie przygotowywania stanowiska pakowania.

Średnica ramienia obrotowego wynosi 2000 mm. Ponadto należy pozostawić odpowiednią przestrzeń roboczą umożliwiającą swobodny ruch całego mechanizmu.

Automatyczne wykrywanie wysokości palety

Roto Wrap 1000 AE posiada fotokomórkę odpowiedzialną za odczyt wysokości zabezpieczanego produktu. Dzięki temu wózek z folią może automatycznie dostosować zakres ruchu do aktualnej palety.

Maksymalna wysokość użytkowa wynosi 2200 mm. Z kolei maksymalne wymiary podstawy produktu to 1200 × 1200 mm.

Ponadto operator może regulować opóźnienie odczytu fotokomórki. Pozwala to dokładniej dopasować sposób nakładania folii w górnej części produktu.

Sterowanie PLC i ekran dotykowy 7,2″

Maszyną zarządza sterownik PLC współpracujący z kolorowym ekranem dotykowym o przekątnej 7,2″. Dzięki temu operator może z jednego miejsca kontrolować najważniejsze ustawienia procesu.

Z poziomu panelu można regulować między innymi:

• liczbę owinięć dolnej części palety,
• liczbę owinięć górnej części palety,
• prędkość obrotową ramienia,
• prędkość podnoszenia wózka z folią,
• prędkość opuszczania wózka z folią,
• wielkość zakładki kolejnych warstw,
• opóźnienie odczytu fotokomórki,
• naprężenie folii.

Ponadto system posiada licznik wykonanych cykli. Dzięki temu operator może łatwiej monitorować intensywność wykorzystania maszyny.

Do 10 programowalnych cykli owijania

Roto Wrap 1000 AE umożliwia zapisanie do 10 programów owijania. Dlatego przy powtarzalnej produkcji nie trzeba każdorazowo wprowadzać wszystkich parametrów od początku.

Dostępne tryby obejmują między innymi:

• cykl góra–dół,
• cykl tylko do góry,
• cykl góra–dół w trybie oszczędzania folii,
• do 10 programowalnych ustawień dla różnych produktów.

Dzięki pamięci programów operator może szybko przechodzić pomiędzy różnymi typami palet. Jednocześnie parametry pozostają powtarzalne podczas kolejnych cykli.

Folia stretch do Roto Wrap 1000 AE

Maszyna współpracuje z rolkami folii stretch o maksymalnej średnicy zewnętrznej 280 mm. Wysokość rolki wynosi 500 mm, natomiast średnica wewnętrzna tulei to 76 mm.

Maksymalna masa rolki według aktualnych danych producenta wynosi 20 kg. Dzięki temu maszyna może pracować ze standardowymi rolkami folii przeznaczonymi do owijarek automatycznych i półautomatycznych.

Ponadto elektromagnetyczny system naprężania pozwala kontrolować siłę folii podczas owijania. W efekcie parametry można dopasować do konkretnego rodzaju ładunku.

Dane techniczne Roto Wrap 1000 AE

Parametr	Roto Wrap 1000 AE
Typ maszyny	półautomatyczna owijarka ramieniowa
System owijania	obrotowe ramię
System naprężania folii	sprzęgło elektromagnetyczne
Sterowanie	PLC
Panel sterowania	kolorowy ekran dotykowy 7,2″
Średnica ramienia obrotowego	2000 mm
Maks. prędkość obrotowa ramienia	15 obr./min
Maks. wymiary podstawy produktu	1200 × 1200 mm
Maks. wysokość użytkowa	2200 mm
Maks. masa produktu	bez limitu
Odczyt wysokości produktu	fotokomórka
Liczba programowalnych cykli	10
Wymiary maszyny	3260 × 1780 × 2850 mm
Masa maszyny	450 kg
Moc zainstalowana	1 kW
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Maks. średnica rolki folii	280 mm
Wysokość rolki folii	500 mm
Średnica wewnętrzna rolki	76 mm
Maks. masa rolki folii	20 kg
Wilgotność otoczenia	do 90%
Temperatura pracy	0°C do +40°C
Mocowanie maszyny	do podłoża
Zderzak bezpieczeństwa	tak

Gdzie sprawdzi się Roto Wrap 1000 AE?

Roto Wrap 1000 AE sprawdzi się przede wszystkim przy ładunkach, które powinny pozostawać nieruchome podczas zabezpieczania folią. Dlatego maszyna może być dobrym rozwiązaniem dla przedsiębiorstw pracujących z ciężkimi, wysokimi lub niestabilnymi produktami.

Brak limitu masy pozwala stosować ją również przy ładunkach, których nie można ustawić na standardowym stole obrotowym. Ponadto nieruchoma paleta ogranicza ryzyko przemieszczania produktu podczas samego procesu owijania.

Dzięki temu Roto Wrap 1000 AE może znaleźć zastosowanie w zakładach produkcyjnych, centrach logistycznych, magazynach oraz przedsiębiorstwach przemysłowych. Jednocześnie programowalne cykle i regulowane naprężenie folii ułatwiają obsługę różnych rodzajów produktów.

Najważniejsze zalety Roto Wrap 1000 AE

• półautomatyczny system owijania z obrotowym ramieniem,
• paleta pozostaje nieruchoma podczas procesu,
• możliwość zabezpieczania bardzo ciężkich ładunków,
• brak określonego limitu masy produktu,
• maksymalna podstawa ładunku 1200 × 1200 mm,
• wysokość użytkowa do 2200 mm,
• elektromagnetyczna regulacja naprężenia folii,
• obrotowe ramię o średnicy 2000 mm,
• maksymalna prędkość ramienia 15 obr./min,
• sterownik PLC,
• kolorowy ekran dotykowy 7,2″,
• fotokomórka wykrywająca wysokość produktu,
• do 10 programowalnych cykli,
• płynny start i zatrzymanie ramienia,
• zderzak bezpieczeństwa zatrzymujący obrót,
• sygnalizacja rozpoczęcia cyklu,
• licznik wykonanych cykli,
• konstrukcja przeznaczona do mocowania do podłoża.
