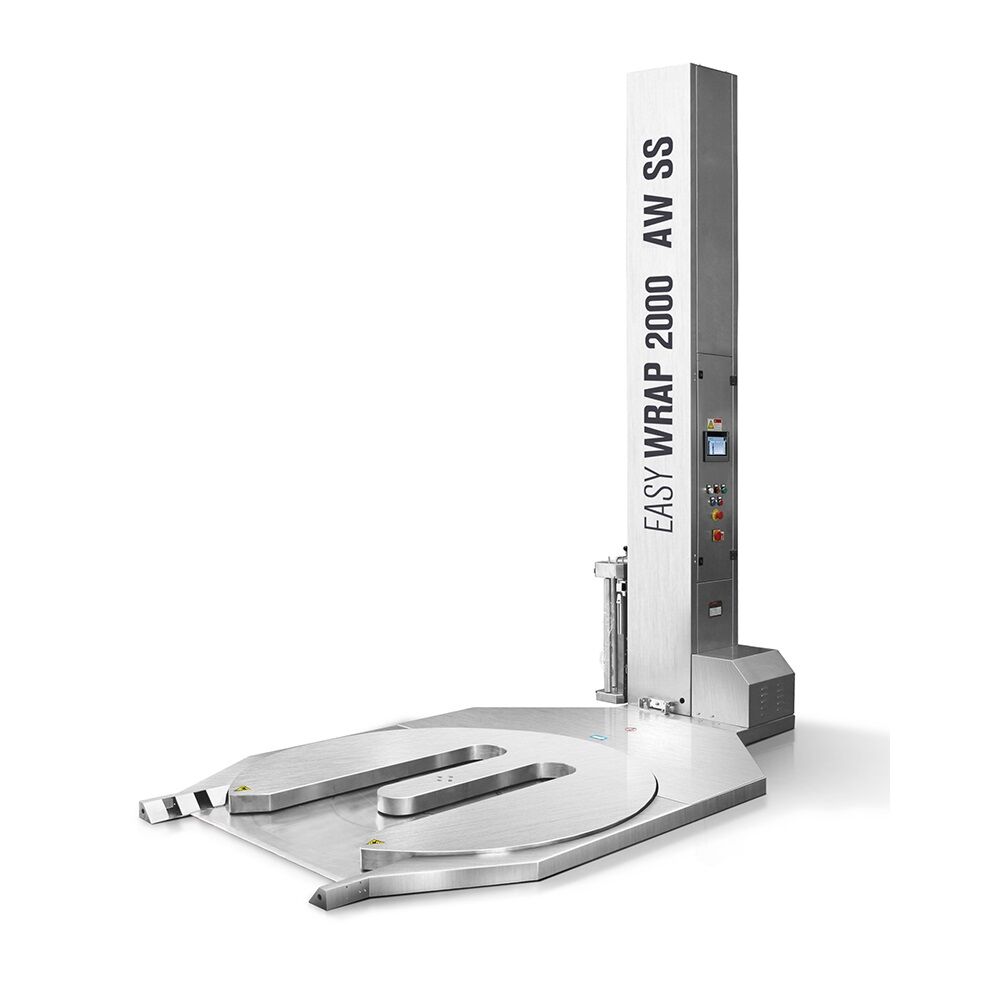

Owijarka do palet Easy Wrap 2000 AW SS wykonana ze stali nierdzewnej

Opis

Owijarka do palet Easy Wrap 2000 AW SS wykonana ze stali nierdzewnej

Easy Wrap 2000 AW SS to półautomatyczna owijarka do palet wykonana ze stali nierdzewnej SUS 304. Maszyna posiada otwarty stół obrotowy, który umożliwia ustawienie palety bezpośrednio za pomocą ręcznego wózka paletowego. Dzięki temu operator nie musi korzystać z dodatkowej rampy najazdowej.

Model wykorzystuje mechaniczny system regulacji naprężenia folii stretch. Dlatego operator może ręcznie dopasować siłę naciągu materiału do rodzaju i stabilności zabezpieczanego ładunku. Ponadto sterownik PLC oraz kolorowy ekran dotykowy 7,2″ pozwalają wygodnie zarządzać najważniejszymi parametrami pracy.

Stół obrotowy ma średnicę 1650 mm i obsługuje produkty o masie do 1200 kg. Jednocześnie fotokomórka automatycznie wykrywa wysokość palety, co usprawnia pracę z ładunkami o różnych wymiarach.

Konstrukcja ze stali nierdzewnej SUS 304

Cała konstrukcja Easy Wrap 2000 AW SS została wykonana ze stali nierdzewnej SUS 304. Dzięki temu maszyna może być stosowana w miejscach, w których wymagana jest konstrukcja nierdzewna oraz zwiększona odporność na warunki panujące w otoczeniu.

Rozwiązanie sprawdzi się między innymi w zakładach produkcyjnych, magazynach oraz obiektach, w których maszyna może mieć kontakt z podwyższoną wilgotnością. Ponadto stal nierdzewna ułatwia utrzymanie konstrukcji w czystości.

Jednocześnie owijarka zachowuje funkcjonalność standardowego modelu z otwartym stołem. W efekcie użytkownik otrzymuje połączenie wygodnego załadunku z konstrukcją wykonaną ze stali nierdzewnej.

Otwarty stół do załadunku wózkiem paletowym

Jedną z najważniejszych cech Easy Wrap 2000 AW SS jest otwarty stół obrotowy o średnicy 1650 mm. Jego specjalny kształt pozwala wjechać ręcznym wózkiem paletowym bezpośrednio pod paletę.

Dzięki temu nie trzeba stosować dodatkowej rampy najazdowej. Co więcej, takie rozwiązanie może ograniczyć przestrzeń potrzebną do organizacji kompletnego stanowiska owijania.

Operator ustawia paletę na stole, wycofuje wózek i może rozpocząć cykl. Ponadto przy wejściu zastosowano fotokomórkę bezpieczeństwa, która zwiększa kontrolę nad pracą maszyny w strefie załadunku.

Mechaniczna regulacja naprężenia folii

Easy Wrap 2000 AW SS wykorzystuje mechaniczny hamulec umieszczony przy wózku rolki. Operator może ręcznie regulować naprężenie folii zależnie od rodzaju zabezpieczanego produktu.

Dzięki temu siłę naciągu można dostosować zarówno do stabilnych palet, jak i ładunków wymagających delikatniejszego owijania. Ponadto specjalny mechanizm ułatwia zamocowanie początku folii przy podstawie palety.

Wersja AW SS nie wykorzystuje motoryzowanego systemu pre-stretch. Zamiast tego zastosowano prosty mechaniczny układ regulacji, który pozwala operatorowi bezpośrednio kontrolować naprężenie materiału.

Stół obrotowy o udźwigu do 1200 kg

Stół obrotowy o średnicy 1650 mm może obsługiwać produkty o masie do 1200 kg. Dzięki temu Easy Wrap 2000 AW SS sprawdza się przy wielu standardowych ładunkach paletowych.

Prędkość obrotową można regulować w zakresie od 0 do 12 obr./min. Dlatego operator może dostosować tempo owijania do wysokości, konstrukcji oraz stabilności produktu.

Ponadto falownik zapewnia płynne rozpoczęcie obrotu i indeksowane zatrzymanie platformy. W efekcie paleta nie zostaje gwałtownie wprawiona w ruch podczas uruchamiania cyklu.

Obsługa ładunków o wysokości do 2200 mm

Easy Wrap 2000 AW SS obsługuje produkty o maksymalnych wymiarach podstawy 1000 × 1200 mm. Z kolei maksymalna wysokość użytkowa wynosi 2200 mm.

Fotokomórka wykrywa wysokość palety podczas pracy. Dzięki temu wózek z folią może automatycznie dopasować zakres ruchu do wymiarów zabezpieczanego ładunku.

Ponadto operator może regulować parametry procesu związane z położeniem folii. Pozwala to lepiej dostosować owijanie do różnych wysokości i rodzajów produktów.

Sterowanie PLC i ekran dotykowy 7,2″

Maszyną steruje układ PLC współpracujący z kolorowym ekranem dotykowym o przekątnej 7,2″. Dzięki temu najważniejsze ustawienia są dostępne z poziomu jednego panelu.

Operator może regulować między innymi:

• liczbę obrotów przy podstawie palety na początku cyklu,
• liczbę obrotów w górnej części palety,
• liczbę obrotów przy podstawie na końcu cyklu,
• prędkość obrotową stołu od 0 do 12 obr./min,
• prędkość podnoszenia wózka z folią,
• prędkość opuszczania wózka z folią,
• liczbę pełnych cykli,
• czas indeksowania stołu,
• położenie krawędzi folii.

Ponadto maszyna posiada licznik wykonanych cykli oraz ręczny tryb sterowania. Dzięki temu operator może korzystać zarówno z gotowych programów, jak i kontrolować wybrane funkcje ręcznie.

Do 10 programów owijania

Easy Wrap 2000 AW SS umożliwia zapisanie i przywołanie do 10 programów dla różnych produktów. Dlatego przy regularnym zabezpieczaniu powtarzalnych palet nie trzeba każdorazowo ustawiać wszystkich parametrów od początku.

Dostępne cykle obejmują między innymi:

• cykl góra–dół,
• cykl tylko do góry,
• cykl wzmacniający na określonej wysokości,
• cykl z ręcznie ustawioną wysokością,
• cykl z wyłączonym odczytem fotokomórki,
• cykl przeznaczony do pracy z arkuszem górnym,
• do 10 zapisanych ustawień dla różnych produktów.

Dzięki pamięci programów zmiana rodzaju ładunku przebiega sprawniej. Jednocześnie operator może zachować powtarzalne ustawienia dla produktów regularnie pojawiających się na stanowisku.

Folia stretch do Easy Wrap 2000 AW SS

Maszyna współpracuje z folią stretch o grubości od 12 do 35 µm. Maksymalna średnica zewnętrzna rolki wynosi 280 mm, natomiast wysokość rolki to 500 mm.

Średnica wewnętrzna tulei wynosi 76 mm. Z kolei maksymalna masa rolki zgodnie z aktualnymi danymi producenta wynosi 16 kg.

Dzięki mechanicznemu systemowi naprężania operator może dostosować sposób podawania folii do konkretnego zastosowania. Ponadto regulacja parametrów wózka pozwala kontrolować zakładkę kolejnych warstw materiału.

Bezpieczeństwo podczas pracy

Easy Wrap 2000 AW SS posiada urządzenie zatrzymujące przy podstawie wózka z folią. Ponadto konstrukcja została wyposażona w wyłącznik awaryjny oraz przycisk resetowania.

Sygnał dźwiękowy i świetlny ostrzega o rozpoczęciu cyklu. Dzięki temu osoby pracujące w pobliżu stanowiska otrzymują informację przed uruchomieniem platformy.

Przy otwartym stole zastosowano również fotokomórkę bezpieczeństwa dla strefy wjazdu wózka paletowego. Co więcej, konstrukcja umożliwia dostęp wózkiem widłowym od tylnej strony, co ułatwia przemieszczanie maszyny.

Dane techniczne Easy Wrap 2000 AW SS

Parametr	Easy Wrap 2000 AW SS
Typ maszyny	półautomatyczna owijarka do palet
Materiał konstrukcji	stal nierdzewna SUS 304
Typ stołu	otwarty, z wjazdem dla wózka paletowego
System naprężania folii	hamulec mechaniczny
Sterowanie	PLC
Panel sterowania	kolorowy ekran dotykowy 7,2″
Średnica stołu obrotowego	1650 mm
Prędkość obrotowa stołu	0–12 obr./min
Maks. wymiary podstawy produktu	1000 × 1200 mm
Maks. wysokość użytkowa	2200 mm
Maks. masa produktu	1200 kg
Odczyt wysokości produktu	fotokomórka
Liczba zapisywanych cykli	10
Wymiary maszyny	2925 × 1750 × 2400 mm
Masa maszyny	600 kg
Moc zainstalowana	1 kW
Zasilanie	220 V, 1 faza
Częstotliwość	50/60 Hz
Maks. średnica rolki folii	280 mm
Wysokość rolki folii	500 mm
Średnica tulei	76 mm
Maks. masa rolki folii	16 kg
Grubość folii stretch	12–35 µm
Transport wózkiem widłowym	od tylnej strony

Gdzie sprawdzi się Easy Wrap 2000 AW SS?

Easy Wrap 2000 AW SS sprawdzi się w przedsiębiorstwach, które potrzebują owijarki z konstrukcją ze stali nierdzewnej i jednocześnie chcą załadowywać palety ręcznym wózkiem paletowym. Dlatego model może znaleźć zastosowanie w zakładach produkcyjnych, magazynach, centrach dystrybucyjnych oraz innych obiektach wykorzystujących palety w codziennej logistyce.

Otwarty stół eliminuje potrzebę stosowania rampy najazdowej. Ponadto konstrukcja SUS 304 zwiększa zakres miejsc, w których można zastosować maszynę.

Jednocześnie mechaniczny hamulec zapewnia prostą regulację naprężenia folii, a sterowanie PLC ułatwia powtarzalne wykonywanie cykli. W efekcie Easy Wrap 2000 AW SS łączy wygodny załadunek, nierdzewną konstrukcję oraz funkcje potrzebne do regularnego owijania palet.

Najważniejsze zalety Easy Wrap 2000 AW SS

• konstrukcja wykonana ze stali nierdzewnej SUS 304,
• otwarty stół z wjazdem dla ręcznego wózka paletowego,
• brak konieczności stosowania rampy najazdowej,
• mechaniczna regulacja naprężenia folii,
• półautomatyczny proces owijania,
• stół obrotowy o średnicy 1650 mm,
• maksymalny udźwig 1200 kg,
• obsługa ładunków o wysokości do 2200 mm,
• regulacja prędkości stołu od 0 do 12 obr./min,
• sterownik PLC,
• kolorowy ekran dotykowy 7,2″,
• automatyczne wykrywanie wysokości palety,
• możliwość zapisania do 10 cykli,
• płynny start i indeksowane zatrzymanie stołu,
• licznik wykonanych cykli,
• ręczny tryb sterowania,
• fotokomórka bezpieczeństwa przy wejściu dla paleciaka,
• możliwość transportowania maszyny wózkiem widłowym.
