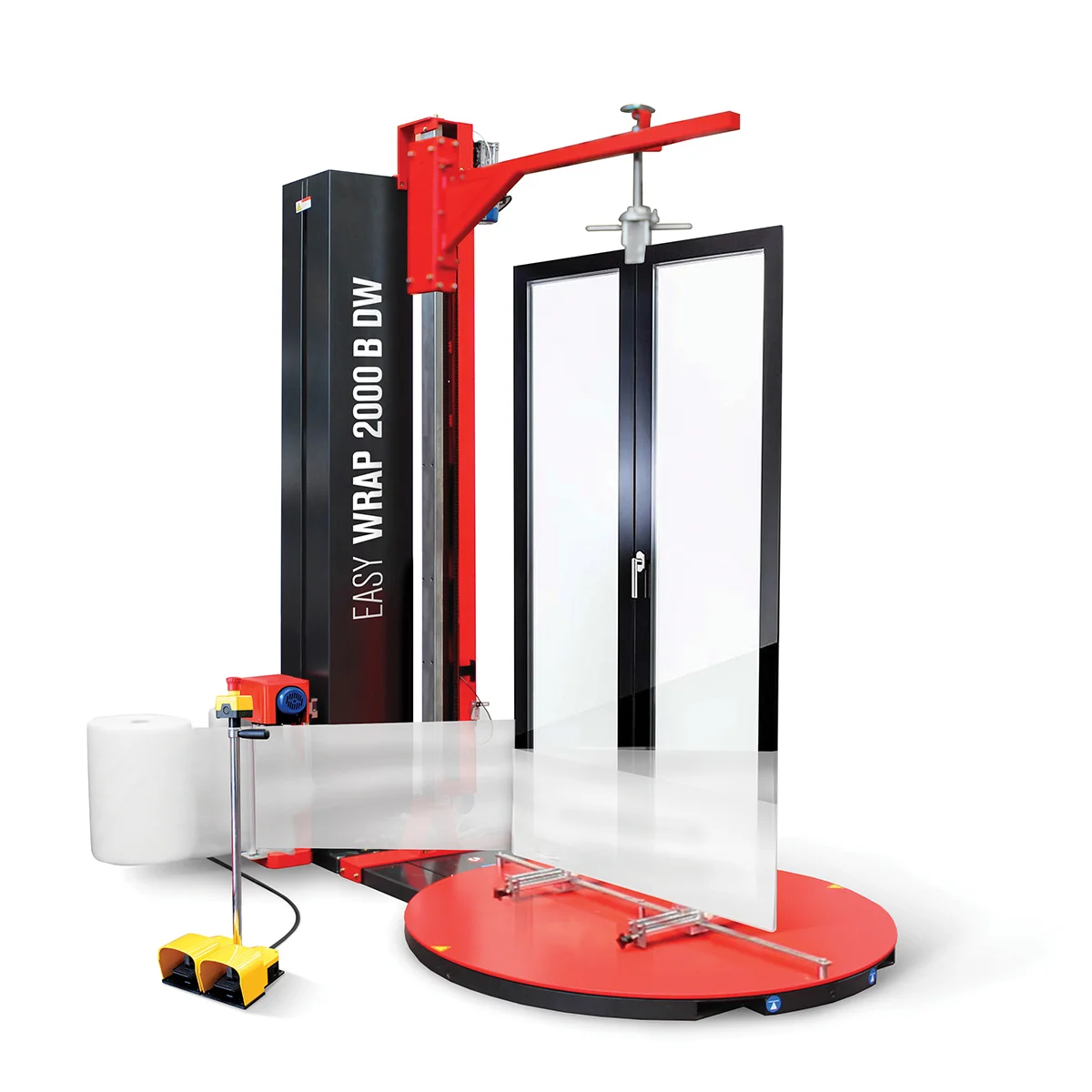

Owijarka stretch Easy Wrap 2000 B DW do drzwi i okien

Owijarka stretch Easy Wrap 2000 B DW do drzwi i okien

Easy Wrap 2000 B DW to półautomatyczna owijarka stretch zaprojektowana do pionowego zabezpieczania drzwi, okien, kabin prysznicowych oraz innych wysokich i płaskich elementów. Maszyna wykorzystuje motoryzowany system wstępnego rozciągu folii, dlatego pozwala efektywnie zabezpieczać produkty przy jednoczesnej kontroli zużycia materiału.

Owijarka posiada również elektryczny docisk stabilizujący oraz regulowane prowadnice umieszczone w górnej i dolnej części konstrukcji. Dzięki temu produkt pozostaje stabilny podczas obrotu stołu i nakładania folii.

Ponadto Easy Wrap 2000 B DW wyposażono w sterownik PLC oraz kolorowy ekran dotykowy 7,2″. Operator może więc wygodnie regulować parametry pracy, wybierać cykle owijania oraz zapisywać ustawienia dla powtarzalnych produktów.

Owijarka do pionowego pakowania drzwi i okien

Konstrukcja Easy Wrap 2000 B DW została dostosowana do zabezpieczania produktów, których kształt utrudnia wykorzystanie standardowej owijarki paletowej. Dotyczy to przede wszystkim drzwi, okien, kabin prysznicowych, paneli oraz podobnych elementów.

Produkt stabilizują regulowane prowadnice znajdujące się przy podstawie oraz w górnej części maszyny. Operator może łatwo dopasować ich ustawienie do szerokości i grubości pakowanego elementu.

Dodatkowo elektryczny docisk górny utrzymuje produkt podczas całego cyklu. Dzięki temu nawet wysokie i stosunkowo wąskie elementy można stabilnie obracać podczas nakładania folii stretch.

Motoryzowany system pre-stretch folii

Jedną z najważniejszych różnic między Easy Wrap 2000 B DW a wersją 2000 A DW jest zastosowanie motoryzowanego systemu wstępnego rozciągu folii.

Standardowe przełożenie zapewnia pre-stretch na poziomie 200%. Oznacza to, że system rozciąga folię przed jej nałożeniem na zabezpieczany produkt. Dzięki temu można efektywniej wykorzystywać materiał oraz uzyskać powtarzalne naprężenie folii.

Ponadto producent umożliwia zmianę wartości pre-stretch przez wymianę dwóch kół zębatych. Dostępne konfiguracje obejmują 100%, 150%, 200% oraz 250%.

W efekcie parametry systemu można dostosować do rodzaju folii, charakterystyki produktu oraz wymaganego poziomu zabezpieczenia.

Dwie rolki materiału ochronnego

Easy Wrap 2000 B DW wykorzystuje specjalny system dwóch rolek, który umożliwia połączenie folii stretch z dodatkowym materiałem ochronnym. W zależności od zastosowania może to być między innymi pianka PE lub folia bąbelkowa.

Najpierw materiał ochronny tworzy warstwę zabezpieczającą powierzchnię produktu, natomiast folia stretch utrzymuje całość we właściwym położeniu. Dzięki temu można ograniczyć ryzyko zarysowań, otarć i innych uszkodzeń podczas transportu lub magazynowania.

Takie rozwiązanie sprawdza się szczególnie przy drzwiach, oknach oraz elementach o powierzchniach wymagających dodatkowej ochrony.

Automatyczne odcinanie folii po zakończeniu cyklu

Easy Wrap 2000 B DW posiada automatyczny system odcinania folii. Po zakończeniu programu maszyna może więc przeciąć folię bez konieczności wykonywania tej czynności ręcznie przez operatora.

Ponadto z poziomu panelu można regulować parametry cięcia oraz włączać lub wyłączać funkcję automatycznego odcinania. Dzięki temu sposób zakończenia cyklu można dostosować do konkretnego procesu pakowania.

Automatyzacja tej czynności przyspiesza również przygotowanie stanowiska do kolejnego produktu.

Elektryczny docisk stabilizujący

Wysokie produkty wymagają odpowiedniego podparcia podczas pracy stołu obrotowego. Dlatego Easy Wrap 2000 B DW wykorzystuje elektryczny docisk górny współpracujący z systemem regulowanych prowadnic.

Operator może sterować dociskiem za pomocą pedału nożnego. W efekcie nie musi ręcznie przytrzymywać elementu podczas jego ustawiania i stabilizowania.

System pozwala zabezpieczać produkty o maksymalnej masie do 100 kg. Jednocześnie maksymalna długość standardowo obsługiwanego elementu wynosi 1650 mm, a zakres szerokości produktu to 50–200 mm.

Stół obrotowy o średnicy 1650 mm

Easy Wrap 2000 B DW posiada stół obrotowy o średnicy 1650 mm. Jego prędkość można regulować w zakresie od 0 do 12 obr./min.

Falownik odpowiada za stopniowe rozpędzanie stołu, dlatego produkt nie zostaje gwałtownie wprawiony w ruch na początku cyklu. Ponadto system umożliwia indeksowane zatrzymanie stołu w określonej pozycji.

Dzięki temu obsługa kolejnych produktów może przebiegać sprawniej i bardziej powtarzalnie.

Sterowanie PLC i kolorowy ekran dotykowy 7,2″

Maszyną zarządza sterownik PLC współpracujący z kolorowym ekranem dotykowym o przekątnej 7,2″. Nowy interfejs graficzny ułatwia obsługę urządzenia oraz zmianę parametrów pracy.

Z poziomu panelu operator może regulować między innymi:

• liczbę obrotów przy podstawie na początku cyklu,
• liczbę obrotów w górnej części produktu,
• liczbę obrotów przy podstawie na końcu cyklu,
• prędkość obrotową stołu,
• prędkość podnoszenia wózka,
• prędkość opuszczania wózka,
• liczbę pełnych cykli,
• czas indeksowania stołu,
• położenie krawędzi folii,
• parametry automatycznego odcinania folii.

Ponadto panel pozwala włączać i wyłączać automatyczne cięcie. Dzięki temu operator może dopasować sposób pracy maszyny do aktualnie zabezpieczanego produktu.

Do 10 zapisywanych cykli owijania

Easy Wrap 2000 B DW pozwala zapisać do 10 programów dla różnych produktów. Dlatego przy powtarzalnej produkcji nie trzeba każdorazowo konfigurować wszystkich parametrów od początku.

Dostępne cykle obejmują między innymi:

• cykl góra–dół,
• cykl tylko do góry,
• cykl wzmacniający na określonej wysokości,
• cykl z ręcznym ustawieniem wysokości,
• cykl z wyłączonym odczytem fotokomórki,
• cykl góra–dół przeznaczony do stosowania arkusza ochronnego.

W efekcie jedna maszyna może obsługiwać kilka rodzajów produktów o różnych wymiarach oraz różnych wymaganiach dotyczących zabezpieczenia.

Automatyczne wykrywanie wysokości produktu

Fotokomórka wykrywa wysokość owijanego elementu i pomaga dostosować ruch wózka z folią do jego wymiarów. Dzięki temu operator nie musi ręcznie wyznaczać punktu zakończenia każdego cyklu.

Standardowa wysokość użytkowa maszyny wynosi do 2200 mm. Jednocześnie system umożliwia wyłączenie odczytu fotokomórki i ręczne ustawienie wysokości, jeśli wymaga tego konkretny sposób pakowania.

Możliwość pracy jako standardowa owijarka

System prowadnic i elementów blokujących produkt można zdemontować z podstawy obrotowej. Dzięki temu Easy Wrap 2000 B DW może zostać wykorzystana również jako klasyczna owijarka do wybranych ładunków paletowych.

Rozwiązanie zwiększa uniwersalność maszyny. W praktyce jedno urządzenie może więc obsługiwać zarówno pionowe elementy, takie jak drzwi czy okna, jak i inne produkty wymagające zabezpieczenia folią stretch.

Dane techniczne Easy Wrap 2000 B DW

Bezpieczeństwo i wygodna obsługa

Easy Wrap 2000 B DW posiada zabezpieczenie bezpieczeństwa przy podstawie wózka z folią, wyłącznik awaryjny oraz przycisk resetowania maszyny. Ponadto konstrukcja umożliwia ręczne sterowanie urządzeniem podczas ustawiania lub obsługi technicznej.

Otwory transportowe z przodu i z tyłu pozwalają podnosić maszynę za pomocą wózka widłowego. Dzięki temu można łatwiej zmieniać jej położenie i organizować stanowisko pakowania.

Gdzie sprawdzi się Easy Wrap 2000 B DW?

Easy Wrap 2000 B DW sprawdzi się przede wszystkim u producentów drzwi, okien, kabin prysznicowych, paneli, elementów meblowych oraz innych wysokich produktów wymagających pionowego pakowania.

Motoryzowany pre-stretch pozwala efektywnie wykorzystywać folię, natomiast dodatkowy materiał ochronny pomaga zabezpieczyć powierzchnię produktu. Ponadto elektryczny docisk stabilizuje element podczas pracy stołu.

Dlatego model może stanowić rozwiązanie dla zakładów, które regularnie przygotowują stolarkę i podobne produkty do magazynowania lub transportu.

Najważniejsze zalety Easy Wrap 2000 B DW

• przeznaczona do pionowego pakowania drzwi i okien,
• motoryzowany system pre-stretch,
• standardowy pre-stretch 200%,
• możliwość konfiguracji 100%, 150%, 200% lub 250%,
• możliwość zastosowania dodatkowej pianki lub folii bąbelkowej,
• automatyczne odcinanie folii,
• elektryczny docisk stabilizujący,
• regulowane górne i dolne prowadnice produktu,
• stół obrotowy o średnicy 1650 mm,
• regulowana prędkość od 0 do 12 obr./min,
• sterownik PLC,
• kolorowy ekran dotykowy 7,2″,
• wysokość użytkowa do 2200 mm,
• maksymalna masa produktu 100 kg,
• możliwość zapisania do 10 programów,
• możliwość wykorzystania jako standardowej owijarki,
• możliwość transportowania maszyny wózkiem widłowym.
