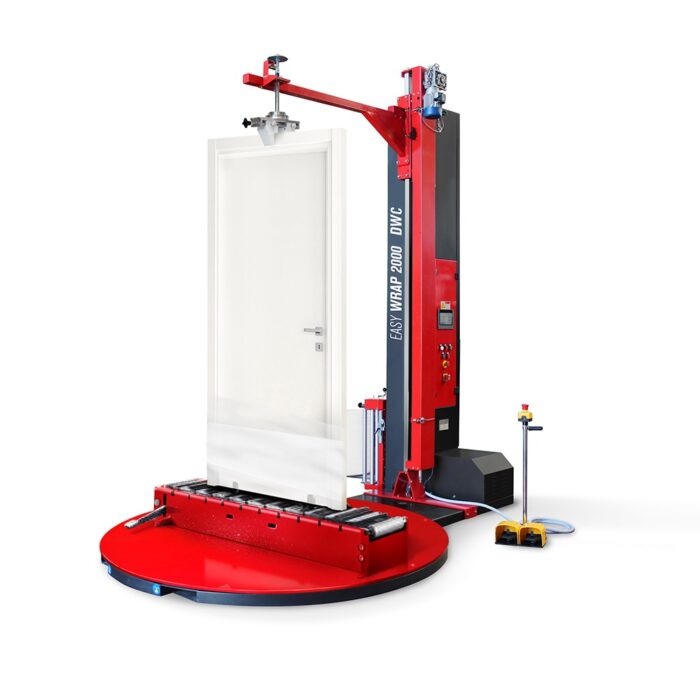

Owijarka stretch Easy Wrap 2000 DWC do drzwi i okien
Easy Wrap 2000 DWC to półautomatyczna owijarka stretch przeznaczona do pionowego zabezpieczania drzwi, okien, ram i podobnych elementów. Maszyna posiada przenośnik rolkowy z dolnym systemem blokowania oraz elektryczny docisk stabilizujący produkt. Ponadto umożliwia jednoczesne stosowanie folii stretch i pianki lub folii bąbelkowej. Easy Wrap 2000 DWC jest dostępna w wersji A z hamulcem mechanicznym oraz wersji B z motoryzowanym pre-stretchem 200% i automatycznym odcinaniem folii. Dzięki sterowaniu PLC, ekranowi dotykowemu 7,2″ i pamięci do 10 programów maszyna pozwala łatwo dopasować proces pakowania do różnych produktów.
Opis
Owijarka stretch Easy Wrap 2000 DWC do drzwi i okien
Easy Wrap 2000 DWC to półautomatyczna owijarka stretch przeznaczona do pionowego zabezpieczania drzwi, okien, ram okiennych, kabin prysznicowych oraz podobnych elementów. Maszyna łączy stół obrotowy ze specjalnym przenośnikiem rolkowym i systemem stabilizacji produktu. Dzięki temu operator może sprawnie ustawić element, zabezpieczyć go i rozpocząć cykl owijania.
Easy Wrap 2000 DWC umożliwia jednoczesne stosowanie folii stretch oraz dodatkowej warstwy ochronnej, takiej jak pianka lub folia bąbelkowa. W efekcie maszyna nie tylko stabilizuje produkt, lecz także pomaga chronić jego powierzchnię przed zarysowaniami i uszkodzeniami podczas transportu.
Model występuje w dwóch wersjach. Easy Wrap 2000 A DWC wykorzystuje mechaniczny hamulec do regulacji naprężenia folii, natomiast Easy Wrap 2000 B DWC posiada motoryzowany system pre-stretch oraz automatyczne odcinanie folii.
Owijarka do drzwi, okien i stolarki
Konstrukcja Easy Wrap 2000 DWC została opracowana z myślą o wysokich i stosunkowo wąskich produktach, których zabezpieczanie na standardowej owijarce może być utrudnione. Dlatego maszyna dobrze sprawdza się przy pakowaniu stolarki okiennej i drzwiowej.
Przenośnik rolkowy ułatwia przesuwanie produktu na stole obrotowym. Ponadto dolny system blokowania oraz regulowane elementy stabilizujące pomagają ustawić produkt we właściwej pozycji przed rozpoczęciem cyklu.
Operator może dzięki temu pracować z drzwiami, oknami i podobnymi elementami bez konieczności ich ręcznego podtrzymywania podczas całego procesu.
Przenośnik rolkowy ułatwiający załadunek produktu
Jednym z charakterystycznych elementów Easy Wrap 2000 DWC jest grawitacyjny przenośnik rolkowy. Pozwala on łatwiej przesuwać produkt na platformie i ustawić go względem górnego docisku.
Przenośnik posiada również dolny system blokowania. Dzięki temu produkt pozostaje we właściwym położeniu podczas obrotu stołu i nakładania kolejnych warstw materiału ochronnego.
Rozwiązanie to ma szczególne znaczenie przy dużych elementach, których ręczne ustawianie byłoby niewygodne. W efekcie operator może sprawniej przygotować kolejne produkty do pakowania.
Elektryczny docisk górny
Easy Wrap 2000 DWC posiada elektryczny docisk stabilizujący produkt od góry. Operator steruje jego ruchem za pomocą mobilnego pedału nożnego.
Dzięki temu obie ręce mogą pozostać wolne podczas ustawiania drzwi lub okna. Jednocześnie docisk pomaga utrzymać wysoki element w stabilnej pozycji podczas obrotu stołu.
Maszyna wykorzystuje również regulowane górne i dolne elementy prowadzące. Pozwala to dopasować system mocowania do wymiarów zabezpieczanego produktu.
Folia stretch oraz pianka lub folia bąbelkowa
Easy Wrap 2000 DWC pozwala jednocześnie używać folii stretch oraz materiału zabezpieczającego, takiego jak pianka PE lub folia bąbelkowa.
Dodatkowy materiał tworzy warstwę ochronną na powierzchni produktu, natomiast folia stretch utrzymuje całość we właściwym położeniu. Dzięki temu można połączyć zabezpieczenie powierzchni z ustabilizowaniem całego opakowania.
Takie rozwiązanie sprawdzi się szczególnie przy lakierowanych, szklanych lub dekoracyjnych powierzchniach, które wymagają ochrony przed bezpośrednim kontaktem i otarciami.
Dwie wersje Easy Wrap 2000 DWC
Easy Wrap 2000 DWC jest dostępna w wersjach A DWC oraz B DWC. Obie konstrukcje wykorzystują ten sam podstawowy system stabilizacji produktu i przenośnik rolkowy, jednak różnią się sposobem prowadzenia oraz naprężania folii.
Easy Wrap 2000 A DWC – hamulec mechaniczny
Wersja A DWC wykorzystuje wózek z mechanicznym hamulcem folii. Operator ręcznie ustawia poziom naprężenia materiału, dlatego może dopasować go do rodzaju zabezpieczanego produktu.
Maszyna posiada moc zainstalowaną 1 kW. Ponadto maksymalna masa produktu dla tej wersji wynosi 150 kg.
Easy Wrap 2000 B DWC – motoryzowany pre-stretch
Easy Wrap 2000 B DWC posiada motoryzowany wózek pre-stretch. Standardowe przełożenie zapewnia wstępny rozciąg folii na poziomie 200%.
Co więcej, przez wymianę dwóch kół zębatych można zmienić współczynnik pre-stretch na 100%, 150% lub 250%. Dzięki temu system można dostosować do rodzaju stosowanej folii oraz wymagań konkretnego produktu.
Wersja B DWC posiada również automatyczne odcinanie folii po zakończeniu cyklu. Z kolei moc zainstalowana wynosi 1,25 kW, a maksymalna masa produktu to 100 kg.
Stół obrotowy o średnicy 1650 mm
Standardowy stół obrotowy ma średnicę 1650 mm i pracuje z prędkością od 0 do 12 obr./min. Operator może więc dostosować tempo owijania do wymiarów i stabilności produktu.
Ponadto falownik zapewnia płynne rozpędzanie oraz indeksowane zatrzymanie stołu. Dzięki temu rozpoczęcie i zakończenie cyklu odbywa się w kontrolowany sposób.
Prędkość ruchu wózka w górę i w dół można regulować w zakresie od 1,4 do 4 m/min.
Sterowanie PLC i ekran dotykowy 7,2″
Easy Wrap 2000 DWC wykorzystuje sterownik PLC oraz kolorowy ekran dotykowy o przekątnej 7,2″. Operator może z jego poziomu zmieniać najważniejsze parametry owijania.
Panel pozwala między innymi regulować:
- liczbę obrotów w dolnej części produktu na początku cyklu,
- liczbę obrotów w górnej części produktu,
- liczbę obrotów w dolnej części na końcu cyklu,
- prędkość obrotową stołu,
- prędkość podnoszenia wózka,
- prędkość opuszczania wózka,
- liczbę pełnych cykli,
- czas indeksowania stołu,
- opóźnienie fotokomórki,
- położenie krawędzi folii,
- parametry automatycznego cięcia w wersji B DWC.
Dzięki cyfrowej regulacji operator może łatwo dopasować proces do różnych produktów bez wykonywania wielu ustawień mechanicznych.
Do 10 programów owijania
Maszyna umożliwia zapisanie i przywołanie do 10 różnych cykli owijania. Dlatego przy powtarzalnej produkcji można szybko uruchomić wcześniej przygotowany zestaw parametrów.
Dostępne są między innymi:
- cykl góra–dół,
- cykl tylko do góry,
- cykl wzmacniający na określonej wysokości,
- cykl z ręcznie ustawioną wysokością,
- cykl z wyłączonym odczytem fotokomórki,
- cykl przeznaczony do stosowania arkusza ochronnego.
Ponadto maszyna posiada licznik wykonanych cykli oraz ręczny tryb sterowania.
Automatyczne wykrywanie wysokości produktu
Standardowa fotokomórka rozpoznaje wysokość zabezpieczanego elementu. Dzięki temu maszyna może automatycznie dopasować zakres ruchu wózka z folią.
Standardowa wysokość użytkowa wynosi 2000 mm. Jeśli jednak proces tego wymaga, operator może również wyłączyć odczyt fotokomórki i ręcznie określić wysokość produktu.
Dane techniczne Easy Wrap 2000 DWC
| Parametr | Easy Wrap 2000 A DWC | Easy Wrap 2000 B DWC |
|---|---|---|
| Typ maszyny | półautomatyczna | półautomatyczna |
| Zastosowanie | drzwi, okna, ramy, kabiny prysznicowe | drzwi, okna, ramy, kabiny prysznicowe |
| Wózek folii | hamulec mechaniczny | motoryzowany pre-stretch |
| Standardowy pre-stretch | – | 200% |
| Dostępne wartości pre-stretch | – | 100%, 150%, 200%, 250% |
| Automatyczne odcinanie folii | nie | tak |
| Moc zainstalowana | 1 kW | 1,25 kW |
| Zasilanie | 220 V, 1 faza | 220 V, 1 faza |
| Częstotliwość | 50/60 Hz | 50/60 Hz |
| Średnica stołu | 1650 mm | 1650 mm |
| Prędkość stołu | 0–12 obr./min | 0–12 obr./min |
| Prędkość wózka góra/dół | 1,4–4 m/min | 1,4–4 m/min |
| Maks. wymiary produktu | 1650 × 50–200 mm | 1650 × 50–200 mm |
| Maks. wysokość produktu | 2000 mm | 2000 mm |
| Maks. masa produktu | 150 kg | 100 kg |
| Wymiary maszyny | 2620 × 1650 × 2700 mm | 2620 × 1650 × 2700 mm |
| Masa maszyny | 800 kg | 800 kg |
| Maks. średnica rolki folii | 280 mm | 280 mm |
| Wysokość rolki folii | 500 mm | 500 mm |
| Średnica tulei | 76 mm | 76 mm |
| Maks. masa rolki folii | 16 kg | 16 kg |
| Grubość folii | 12–35 µm | 12–35 µm |
| Panel sterowania | ekran dotykowy 7,2″ | ekran dotykowy 7,2″ |
| Sterowanie | PLC | PLC |
| Liczba zapisywanych cykli | 10 | 10 |
| Elektryczny docisk górny | tak | tak |
| Przenośnik rolkowy | tak | tak |
Bezpieczeństwo i wygoda pracy
Easy Wrap 2000 DWC posiada zabezpieczenie umieszczone przy podstawie wózka oraz wyłącznik awaryjny zgodny z wymaganiami CE. Ponadto maszyna została wyposażona w przycisk resetowania.
Konstrukcja umożliwia podnoszenie maszyny wózkiem widłowym od przodu i od tyłu. Dzięki temu można łatwiej zmienić jej położenie w hali produkcyjnej lub magazynie.
Gdzie sprawdzi się Easy Wrap 2000 DWC?
Easy Wrap 2000 DWC została opracowana przede wszystkim dla producentów okien, drzwi, ram, kabin prysznicowych oraz innych dużych i płaskich elementów.
Przenośnik rolkowy ułatwia załadunek, natomiast elektryczny docisk stabilizuje produkt podczas pracy. Ponadto możliwość jednoczesnego stosowania folii stretch i dodatkowej warstwy ochronnej pozwala zabezpieczyć powierzchnie podatne na uszkodzenia.
Dlatego owijarka może usprawnić proces pakowania w zakładach produkujących stolarkę budowlaną, elementy szklane, panele oraz podobne produkty.
Najważniejsze zalety Easy Wrap 2000 DWC
- specjalna konstrukcja do pakowania drzwi i okien,
- przenośnik rolkowy ułatwiający przemieszczanie produktu,
- dolny system blokowania,
- elektryczny docisk stabilizujący,
- mobilne sterowanie pedałem nożnym,
- możliwość jednoczesnego stosowania folii stretch i materiału ochronnego,
- wersja A DWC z hamulcem mechanicznym,
- wersja B DWC z motoryzowanym pre-stretchem,
- pre-stretch 200% w wersji B DWC,
- możliwość zastosowania przełożeń 100%, 150% i 250%,
- automatyczne odcinanie folii w wersji B DWC,
- stół obrotowy o średnicy 1650 mm,
- prędkość stołu 0–12 obr./min,
- sterownik PLC,
- kolorowy ekran dotykowy 7,2″,
- do 10 zapisywanych programów owijania,
- automatyczne wykrywanie wysokości produktu,
- możliwość transportowania maszyny wózkiem widłowym.
