Tunel obkurczający do folii S85 DC

Opis

Tunel obkurczający S85 DC z podwójną komorą

Tunel obkurczający S85 DC to dwukomorowe urządzenie przeznaczone do automatycznego obkurczania folii termokurczliwej wokół produktów. Większa przestrzeń robocza oraz dwie komory grzewcze pozwalają wykorzystać model w szybkich, seryjnych procesach pakowania większych produktów.

S85 DC obsługuje pakunki o maksymalnym przekroju 610 × 300 mm. Prędkość przenośnika można regulować w zakresie od 2 do 14,5 m/min, dzięki czemu operator może dopasować czas przebywania produktu w strefie grzewczej do rodzaju folii, wymiarów opakowania i wymaganej intensywności obkurczania.

Urządzenie współpracuje z folią PVC, poliolefinową i polietylenową o grubości do 80 µm. System FLXMOD pozwala regulować temperaturę i prędkość transportu oraz zapisać do 10 różnych cykli roboczych.

Jak działa tunel obkurczający S85 DC?

Produkt zostaje wcześniej owinięty i zamknięty w folii termokurczliwej. Następnie przenośnik wprowadza pakunek do tunelu.

Proces przebiega automatycznie:

• produkt trafia do pierwszej komory,
• gorące powietrze rozpoczyna obkurczanie folii,
• regulowane deflektory kierują przepływem powietrza,
• pakunek przechodzi do drugiej komory,
• proces obkurczania jest kontynuowany,
• przenośnik wyprowadza produkt z tunelu,
• system chłodzenia stabilizuje warunki pracy urządzenia.

Operator może dopasować najważniejsze parametry procesu do konkretnego produktu i folii.

Podwójna komora obkurczająca

S85 DC wykorzystuje dwie komory grzewcze.

Dłuższa strefa termiczna pozwala ogrzewać folię podczas szybkiego transportu produktu i odpowiada procesom wymagającym większej przepustowości.

Dwukomorowa konstrukcja dobrze sprawdza się przy seryjnym pakowaniu, gdy ważne są:

• wysoka wydajność,
• powtarzalne warunki termiczne,
• szybki transport produktów,
• praca z różnymi foliami,
• integracja z automatyczną zgrzewarką.

Maksymalny produkt 610 × 300 mm

Tunel obsługuje produkty o maksymalnym przekroju:

610 mm szerokości × 300 mm wysokości.

Większa komora robocza pozwala pakować między innymi:

• kartony,
• pudełka,
• zestawy produktów,
• opakowania zbiorcze,
• multipaki,
• produkty przemysłowe,
• artykuły detaliczne,
• większe opakowania kosmetyczne,
• materiały drukowane.

Przy doborze produktu należy uwzględnić również przestrzeń zajmowaną przez folię przed obkurczeniem.

Opcjonalna wysokość produktu do 350 mm

S85 DC można dodatkowo wyposażyć w zestaw umożliwiający obsługę produktów o wysokości do:

350 mm.

Opcja zwiększa zakres formatów, które można przeprowadzić przez tunel, i sprawdza się przy wyższych opakowaniach.

Standardowa maksymalna wysokość produktu wynosi 300 mm.

Prędkość przenośnika 2–14,5 m/min

Prędkość transportu można regulować w zakresie:

2–14,5 m/min.

Zmiana prędkości wpływa bezpośrednio na czas oddziaływania temperatury na folię.

Wolniejszy transport wydłuża czas przebywania pakunku w komorach, natomiast szybszy przejazd skraca cały proces.

Operator może dostosować prędkość do:

• rodzaju folii,
• jej grubości,
• wymiarów produktu,
• ustawionej temperatury,
• wymaganego stopnia obkurczenia.

Regulacja odbywa się elektronicznie poprzez układ sterujący przenośnikiem.

Regulacja temperatury obkurczania

S85 DC umożliwia regulację temperatury procesu.

Odpowiednie ustawienie należy dobrać do rodzaju i grubości zastosowanej folii.

Prawidłowa konfiguracja pomaga ograniczyć:

• niedostateczne obkurczenie,
• przegrzanie materiału,
• nierównomierne napięcie folii,
• nadmierne marszczenie,
• niepożądane odkształcenia opakowania.

Dla regularnie pakowanych produktów można zapisać sprawdzone ustawienia jako osobny program.

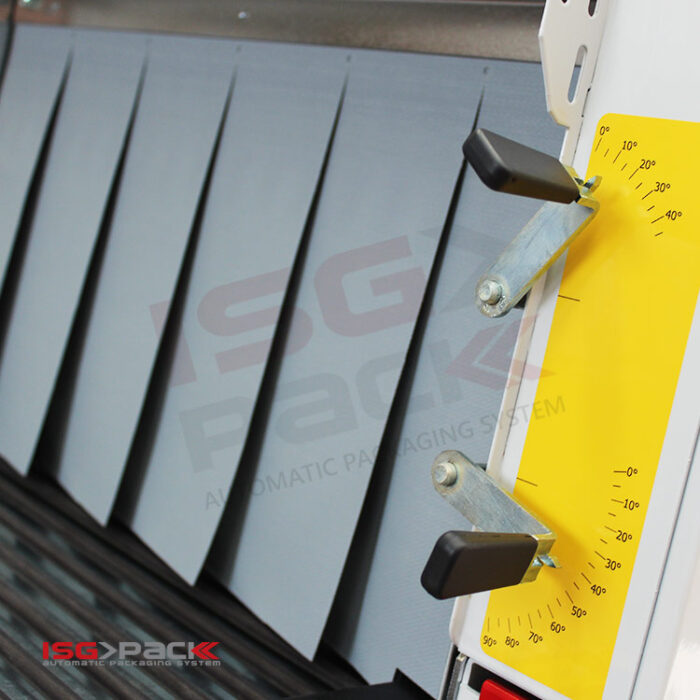

Regulacja przepływu gorącego powietrza

W tunelu zastosowano deflektory umożliwiające kontrolowanie kierunku przepływu powietrza.

Operator może dopasować jego rozprowadzanie do kształtu i wielkości pakunku.

Funkcja jest szczególnie przydatna przy:

• większych produktach,
• pakietach zbiorczych,
• produktach o nieregularnym kształcie,
• różnych wysokościach opakowań.

Odpowiednio ustawiony przepływ pomaga równomiernie ogrzewać folię.

Folia PVC, POF i PE

Tunel obkurczający S85 DC współpracuje z trzema podstawowymi rodzajami folii termokurczliwej:

• PVC,
• poliolefiną POF,
• polietylenem PE.

Pozwala to dostosować materiał do konkretnego produktu i wymagań procesu pakowania.

Zmiana rodzaju folii może wymagać korekty temperatury, prędkości transportu i przepływu powietrza.

Folia o grubości do 80 µm

Maksymalna obsługiwana grubość materiału wynosi:

80 µm.

Duży zakres pozwala stosować zarówno cieńsze folie do standardowych opakowań, jak i grubsze materiały przeznaczone do bardziej wymagających produktów.

Parametry termiczne należy każdorazowo dopasować do właściwości konkretnej folii.

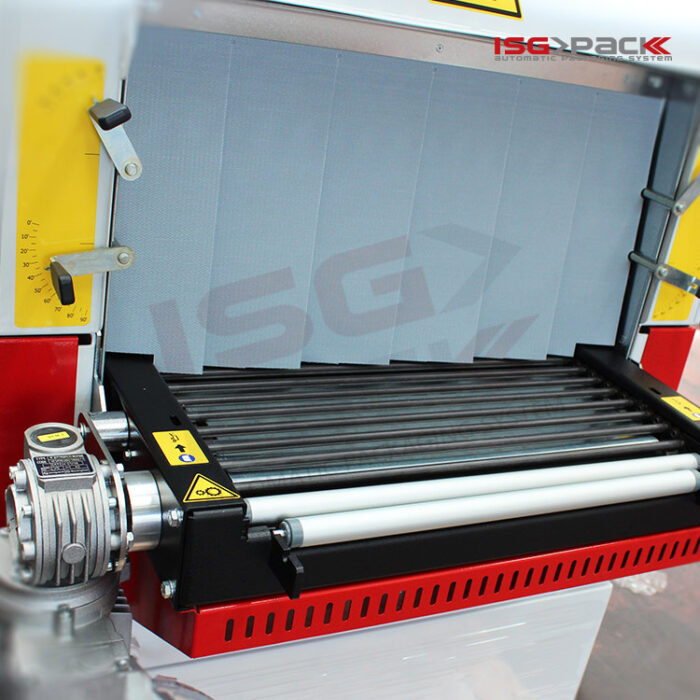

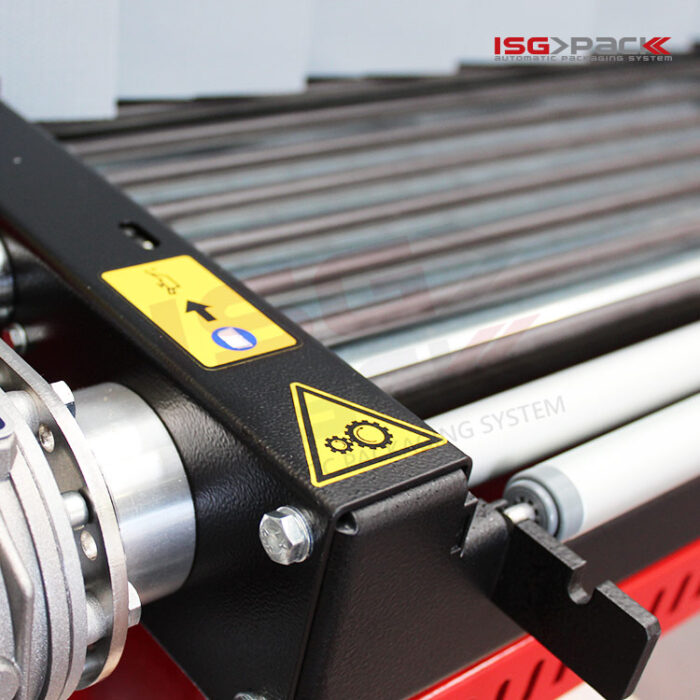

Przenośnik z rolkami pokrytymi silikonem

Transport produktu przez tunel odbywa się na rolkach pokrytych silikonem.

W zależności od konfiguracji mogą pracować jako:

• rolki obrotowe,
• rolki stałe.

Materiał pokrywający rolki jest przystosowany do warunków termicznych panujących wewnątrz komory.

Stała prędkość transportu pozwala utrzymać powtarzalny czas przebywania kolejnych produktów w strefie grzewczej.

Obrotowe lub stałe rolki

Możliwość wyboru konfiguracji transportu pozwala lepiej dopasować urządzenie do rodzaju produktu.

Obrotowe rolki mogą wspierać oddziaływanie gorącego powietrza na dolną część opakowania.

Stałe rolki sprawdzają się natomiast w procesach, w których produkt powinien zachować stabilne położenie podczas przejazdu przez tunel.

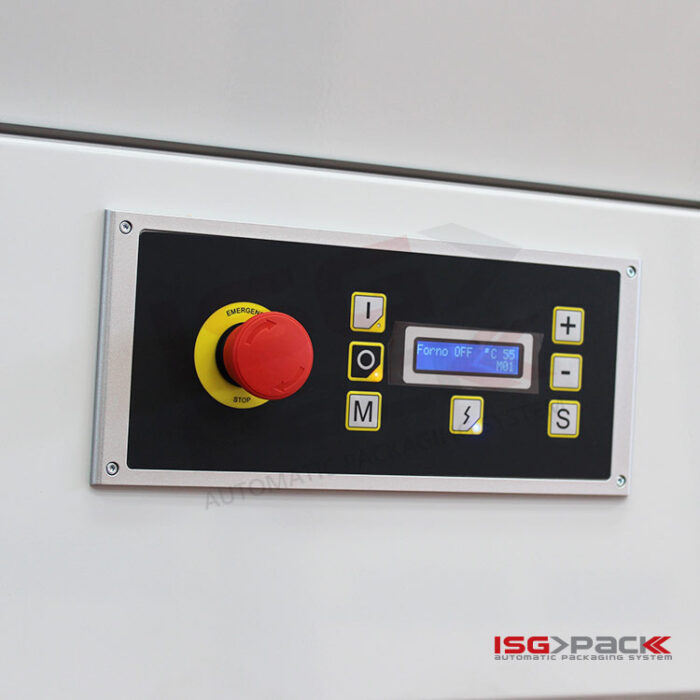

System sterowania FLXMOD

S85 DC wykorzystuje system sterowania FLXMOD.

Panel alfanumeryczny LCD współpracuje z elektronicznym układem sterującym i umożliwia kontrolowanie najważniejszych parametrów procesu.

Operator może regulować między innymi:

• prędkość przenośnika,
• temperaturę obkurczania,
• zapisane cykle pracy.

Centralny panel ułatwia zmianę ustawień podczas przechodzenia pomiędzy różnymi produktami.

Pamięć 10 cykli roboczych

Sterownik umożliwia zapisanie do:

10 różnych programów pracy.

Każdy program może odpowiadać innemu:

• produktowi,
• formatowi,
• rodzajowi folii,
• ustawieniu temperatury,
• ustawieniu prędkości transportu.

Przy ponownym uruchomieniu danej partii można wybrać wcześniej zapisane parametry zamiast konfigurować urządzenie od początku.

Falownik sterujący przenośnikiem

Modułowa sekcja mocy wykorzystuje falownik do regulowania prędkości transportu.

Elektroniczne sterowanie pozwala płynnie dostosowywać tempo przesuwania produktów przez tunel.

Dzięki temu operator może precyzyjnie kontrolować czas oddziaływania temperatury na folię.

Modułowa sekcja zasilania

Sekcja zasilania została oddzielona od panelu sterowania.

Modułowa budowa porządkuje elementy odpowiedzialne za:

• ogrzewanie,
• transport,
• regulację prędkości,
• sterowanie elektryczne.

Takie rozwiązanie ułatwia diagnostykę i obsługę techniczną urządzenia.

System chłodzenia

S85 DC posiada system chłodzenia tunelu.

Układ wspiera kontrolę temperatury urządzenia po przeprowadzeniu procesu termokurczliwego oraz podczas ciągłej pracy.

Dostępna jest również opcjonalna regulacja prędkości wentylatora.

Izolacja termiczna

Konstrukcja tunelu została przygotowana z myślą o ograniczeniu strat ciepła.

Dobra izolacja pomaga utrzymać odpowiednie warunki w komorach i zmniejsza ilość energii potrzebnej do ciągłego dogrzewania strefy roboczej.

Ma to szczególne znaczenie podczas wielogodzinnych serii produkcyjnych.

Specyfikacja techniczna tunelu obkurczającego S85 DC

Moc zainstalowana 15,8 kW

S85 DC pracuje z zasilaniem:

380 V, 3 fazy, 50/60 Hz.

Moc zainstalowana wynosi:

15,8 kW.

Wartość należy uwzględnić przy projektowaniu instalacji elektrycznej stanowiska.

Duża moc odpowiada między innymi dwukomorowemu systemowi grzewczemu oraz układom transportowym.

Wymiary S85 DC

Wymiary tunelu wynoszą:

1910 × 1045 × 1565 mm.

Dwukomorowa konstrukcja wymaga większej długości niż standardowy tunel jednokomorowy.

Przy planowaniu stanowiska należy dodatkowo przewidzieć miejsce na:

• podawanie produktów,
• zgrzewarkę,
• odbiór pakunków,
• przenośnik wyjściowy,
• dostęp serwisowy.

Masa netto 380 kg

Masa netto urządzenia wynosi:

380 kg.

Tunel należy ustawić na stabilnym i równym podłożu zapewniającym prawidłową pracę systemu transportowego.

Integracja ze zgrzewarką

S85 DC można połączyć ze zgrzewarkami automatycznie przygotowującymi produkty w folii.

Tunel może współpracować między innymi z urządzeniami z serii:

• FLEXY SEALER,
• MATIC SEALER.

Zgrzewarka zamyka folię, a przenośnik przekazuje pakunek bezpośrednio do tunelu.

Kompletny proces pakowania termokurczliwego

W automatycznej linii proces może przebiegać następująco:

1. produkt trafia do folii,
2. zgrzewarka wykonuje zamknięcie,
3. pakunek zostaje przekazany do S85 DC,
4. produkt przechodzi przez pierwszą komorę,
5. rozpoczyna się obkurczanie materiału,
6. pakunek przechodzi przez drugą komorę,
7. folia kończy proces termokurczu,
8. produkt opuszcza tunel,
9. gotowy pakunek trafia do dalszego transportu.

Takie połączenie pozwala zautomatyzować cały proces od zgrzewania do termokurczu.

Opcjonalna regulacja prędkości wentylatora

S85 DC można wyposażyć w system regulacji prędkości wentylatora.

Opcja daje dodatkową kontrolę nad cyrkulacją powietrza podczas procesu.

Może być szczególnie przydatna przy częstych zmianach:

• wielkości produktu,
• rodzaju folii,
• grubości materiału,
• wymaganej intensywności obkurczania.

Opcjonalny przenośnik rolkowy 1000 mm

Na wyjściu tunelu można zastosować dodatkowy przenośnik rolkowy o długości:

1000 mm.

Rozstaw rolek wynosi:

46 mm.

Przenośnik ułatwia odbieranie produktów oraz ich przekazywanie do kolejnego etapu procesu.

Zabezpieczony przenośnik wyjściowy

Dostępna jest również zabezpieczona wersja przenośnika wyjściowego.

Moduł posiada rolki swobodne o rozstawie 46 mm oraz długość 1000 mm.

Można go wykorzystać przy rozbudowie kompletnej linii pakującej.

Zestaw dla produktów o wysokości 350 mm

Opcjonalny zestaw pozwala zwiększyć maksymalną wysokość pakowanego produktu z 300 do:

350 mm.

Rozwiązanie rozszerza zakres zastosowania S85 DC przy wyższych kartonach, zestawach i opakowaniach zbiorczych.

Tunel obkurczający do większych produktów

S85 DC został przygotowany do szybkiego pakowania produktów wymagających większej przestrzeni roboczej.

Przekrój 610 × 300 mm, dwie komory grzewcze oraz możliwość stosowania folii do 80 µm pozwalają obsługiwać szeroki zakres pakunków.

Model dobrze odpowiada procesom, w których ważne są:

• większe gabaryty produktu,
• szybki transport,
• duże serie,
• różne typy folii,
• automatyzacja procesu.

Gdzie sprawdzi się tunel obkurczający S85 DC?

Tunel obkurczający S85 DC sprawdzi się w przedsiębiorstwach, które potrzebują szybkiego i powtarzalnego procesu pakowania w folię termokurczliwą.

Może pracować w zakładach produkcyjnych, centrach konfekcjonowania, magazynach, drukarniach, przedsiębiorstwach handlowych oraz automatycznych liniach pakujących.

Podwójna komora, produkt do 610 × 300 mm, prędkość 2–14,5 m/min, folia PVC, POF i PE do 80 µm oraz pamięć 10 programów pozwalają dostosować urządzenie do różnych procesów.

Tunel obkurczający S85 DC może pracować jako niezależny moduł termokurczliwy albo jako element kompletnej linii ze zgrzewarką.
